主な製品特長
- Moxa ART ARM9 32-bit 192 MHzプロセッサ
- 16 MB RAMおよび 8 MB Flash ROM
- ネットワークリダンダンシ用1 10/100 Mbpsイーサネットポート
- １ソフトウェアセレクタブル RS-232C/422/485ポート
- 50 bps～921.6 Kbpsいかなるボーレートの選択可能
- ストレージ拡張用SDソケット
- ビルトインリアルタイムクロック(RTC), ブザー, ウオッチドッグタイマ(WDT)
- プリインストールμClinux Kernel 2.6プラットフォーム
- -40～75℃ワイド動作温度サポート
- DINレールまたはウォールマウント
- 丈夫なファンレス設計
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UC-7101は、Moxaの最も小型のエンベデッドアプリケーション用RISCベースコミュニケーションプラットフォームであり、最もパワフルな機能を備えています。多能な産業コミュニケーションおよびエンベデッドコンピューティングプラットフォームをユーザに提供するために、1 RS-232C/422/485シリアルポートおよび10/100MbpsイーサネットLANポートを備えています。
UC-7101エンベデッドコンピュータはMoxa ART ARM9 192 MHz RISC CPUを搭載し、パワフルなコンピューティングエンジンおよびコミュニケーション機能を提供しますが、発熱は最小に抑えています。8MB NOR Flash ROM、16MB SDRAMの大容量ビルトインストレージ、SDソケットの提供により、さまざまなアプリケーションを実行する上で大きい柔軟性を発揮します。ARM9 CPUをビルトインしたLANポートにより、コミュニケーションプラットフォームとしてベーシックデータの収集とプロトコル変換アプリケーションに使用することができます。また、コンピュータのRS-232C/422/485シリアルポートはデータ収集アプリケーションのために1台のシリアルデバイスと接続することができます。
UC-7101はμClinuxオペレーティングシステムがプリインストールされています。GNUクロスコンパイラで容易にデスクトップパソコンのために書かれたソフトウェアをUC-7101コンピュータに移植できます。その結果、既存のソフトウェアコードの変更に時間を費やす必要がなくなりました。また、-40～75℃の動作温度をサポートするワイド温度モデルUC-7101は厳しい工業環境での使用に適します。これらの特徴を備えたUC-7101エンベデッドコンピュータは、さまざまな産業オートメーションアプリケーションの理想的なソリューションを提供することができます。

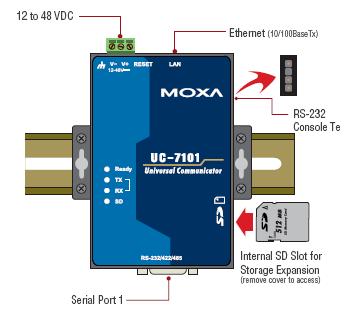

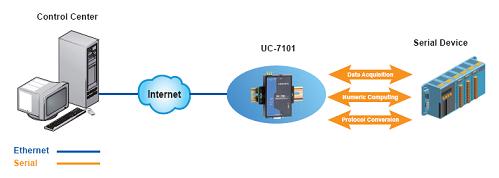

アプリケーション例
ハードウェア仕様
| コンピュータ | |
| CPU | Moxa ART ARM9 32-bit 192 MHzプロセッサ |
|---|---|
| OS (プリインストール) | μClinux ( Linux Kernel 2.6ベース) |
| DRAM | 16 MB |
| Flash | 8 MB |
| ストレージ拡張 | SDスロット x 1 |
| リセットボタン | "工場出荷デフォルトにリセット”サポート |
| LANインターフェース | |
| イーサネット | 10/100 Mbps, RJ45コネクタ |
| 磁気絶縁保護 | 1.5 KV 搭載 |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485, ソフトウェア選択可 |
| ポート数 | 1 |
| コネクタ | DB-9（M） |
| コンソールポート | RS-232C (Txd, RxD, GND), 4-pin Pinヘッダー出力 |
| ESDサージ保護 | 15 KV ESD全信号 |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 奇数, 偶数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485制御用ADDC™ (automatic data direction control) |
| ボーレート | 50 bps～921.6 Kbps (非標準ボーレート設定サポート) |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| LED | |
| システム | Ready x 1 |
| LAN | 10M/Link x 1, 100M/Link x 1 ( RJ45コネクタ) |
| シリアル | TxD, RxD (各1 ) |
| メカニカル | |
| ケース | アルミニウム (1 mm) |
| 重量 | 130 g |
| 寸法 | 67 x 22 x 100.4 mm |
| 取付 | DINレール, ウォールマウント |
| 環境 | |
| 稼動時温度 | 標準モデル： -10 ～ 60℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管時温度 | 標準モデル： -20 ～ 80℃ |
| 電源 | |
| 入力電圧 | 12～48 VDC |
| 消費電力 | 300 mA @ 12 VDC (3.6 W) |
| 認証 | |
| 安全 | LVD: EN60950-1 UL/cUL： UL60950, CAN/CSA-C22.2 No. 60950-00 |
| EMC | CE (EN55022 Class A, EN61000-3-2 Class A, EN61000-3-3, EN55024), FCC (Part 15 Subpart B, CISPR 22 Class A) |
| 指示 | RoHS, CRoHS, WEEE |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC (Real-Time Clock) |
| 自動リブートトリガ | ビルトインWDT(ウオッチドッグタイマ) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
ソフトウェア仕様
| μClinux | |
| カーネルバージョン | 2.6.19 |
|---|---|
| プロトコルスタック | TCP, UDP, IPv4, SNMP V1, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SMTP, Telnet, FTP, PPP, PPPoE |
| ファイルシステム | Kernel JFFS2 (オンボードflash) , root file system (読取),およびユーザディレクトリ (読取/書込) |
| システムユーティリティ | msh, busybox, tinylogin, telnet, ftp |
| サービスおよびDaemonsサポート | Telnetd：Telnetサーバdaemon ftpd：FTPサーバdaemon Boa：Webサーバdaemon pppd：シリアルポート経由ダイアルイン/アウト daemonおよびPPPoE snmpd：snmpd agent daemon inetd：TCPサーバマネージャプログラム |
| アプリケーション開発環境 | Moxa Linux API Library Linux Tool Chain: Arm-elf-gcc: C/C++ PC cross compiler μClibc: POSIX standard library |
| デバイスドライバ | UART, RTC, ブザー, SDカード |
外観図

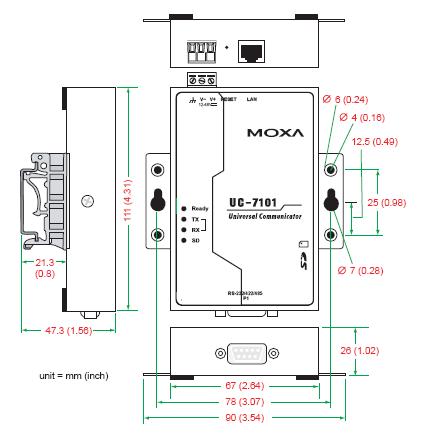

サイズ （単位 = mm）
| UC-7101-LX | ミニRISCベースready-to-runコンピュータ、1シリアルポート、LAN、μClinux OS (動作温度： -10～60℃) |
|---|---|
| UC-7101-T-LX | ミニRISCベースready-to-runコンピュータ、1シリアルポート、LAN、μClinux, (動作温度： -40～75℃) |
マウンティングキット
| DK-35A | DINレールマウンティングキット(35 mm) |
|---|
UC-7100シリーズ 製品一覧
| UC-7101-LX | 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター |
| UC-7101-T-LX | ミニRISCベースready-to-runコンピューター |
| UC-7110-LX | UC-7101-T |
| UC-7110-T-LX | ミニRISCベースReady-to-Runエンベデッド・コンピューター |
| UC-7112-LX | UC-7110-T |
| UC-7112-LX Plus | ミニRISCベースReady-to-Runエンベデッド・コンピューター |
