VM3909H

この製品は販売を終了いたしました。

9入力 9出力 HDMI マトリックススイッチャー (送信機能付)

VM3909Hは、9系統のHDMI信号を9系統に延長・切替・分配できる、HDMIマトリックス送信器です。ミラーリング用ローカルポートを搭載しているので、ローカル側で、延長先のHDMI映像の出力状態を確認できます(*1)。本製品はHDBaseT Class Bに準拠し、ソースデバイスからのHDMI信号をツイストペアケーブル1本で延長することができます。受信側に対応レシーバ(*2)を使用することで、マルチメディアコンテンツを最大70m離れた場所に設置された複数のディスプレイにリアルタイムで分配・転送します。さらに、各種対応レシーバによって、ツイストペアケーブルを介した長距離給電を実現するPower over HDBaseT(POH)機能、シームレス切替機能、ビデオウォール機能、双方向性IRチャネル機能、4K解像度(*3)をご利用いただけます。

本製品は、本体のプッシュボタンやリモコンのほかに、わかりやすくて使い勝手のいいWeb GUI および Telnetを使用して簡単に操作できます。また、表示方法を予め18通り設定できるプロファイル機能を搭載しているので、簡単にご希望の表示方法を呼び出すこともできます。本製品は、マトリックススイッチャーとトランスミッタ機能を一体化し、各種対応レシーバと組み合わせることで必要な機能を柔軟に選択できるので、会議場や商業施設等でのご使用に最適な製品です。

  1. ローカル用出力ポートはビデオウォール機能およびシームレス切替には対応していません。
  2. 対応レシーバおよび利用可能な機能については、「仕様」をご参照ください。
  3. 対応する4K解像度は、すべて8bitカラーの条件で、3,840×2,160@30Hz (4:4:4)、3,840×2,160@60Hz (4:2:0)、4,096×2,160@30Hz (4:4:4)、4,096×2,160@60Hz (4:2:0)です。
  • 9系統のHDMI信号を延長し、マトリックス状に分配切替
  • ミラーリング用ローカルポート搭載 - ローカル側で延長先のHDMI映像の出力状態の確認が可能 (*1)
  • ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class B)準拠 (リモート用出力ポートのみ)
  • Power over HDBaseT(POH)対応 - ツイストペアケーブルを介して、本製品から対応レシーバまでの長距離給電が可能 (リモート用出力ポートのみ) (*2)
  • シームレス切替 - フレームバッファによる継続的なビデオストリーム、リアルタイムな切替、安定した信号送信が可能 (リモート出力ポートのみ) (*3)
  • ビデオウォール対応 - わかりやすいWeb GUIを使用して、18通りの表示パターンを設定可能 (リモート用出力ポートのみ) (*4)
  • EDIDエキスパート機能 - 自動/手動で適切なEDIDモードを選択可能
  • EDID設定のカスタマイズが可能
  • ローカル側での操作 - フロントパネルのLCDディスプレイ、プッシュボタン
  • リモート側での操作 - ブラウザベースのGUI、シリアルコントローラ、Telnet
  • 双方向性IRチャネル対応 (但し、IR通信は一度に付き1方向のみ対応。全周波数 30~60KHz対応) (*5)
  • 解像度 - ローカル用出力ポート:4K (*6)
  • リモート用ポート:カテゴリ6a/7ケーブル使用時は最大4K (*6) (延長距離40m)、1080p(延長距離70m)、カテゴリ5e/6ケーブル使用時:最大4K (*6) (延長距離35m)、1080p (延長距離60m)
  • HDMI(3D、Deep Color、4K (*6) および HDCP 1.4、CEC、HDBaseT(Class B)準拠
  • HDMIケーブル抜けを防止する専用ホルダ(型番:2X-EA12)対応
  • ファームウェアアップグレード対応
  • ラックマウント対応(1U)

※ STPケーブルのご使用を推奨します。
※ 本製品にHDMIケーブルは同梱されていませんので、ATEN製HDMIケーブル(2L-7DxxHシリーズ)を
  別途ご購入ください。

  1. ローカル用出力ポートはビデオウォール機能 および シームレス切替には対応していません。
  2. POH機能は専用レシーバ(型番VE802R) と併用した場合にご利用いただけます。また、各ポートでは15.4W(DC 54V)、ポート合計では35Wの給電に対応しています。消費電力はこの給電量を超えないようにしてください。
  3. シームレス切替は専用レシーバ(型番VE805R) と併用した場合にご利用いただけます。シームレス切替を有効にした場合、ビデオ出力は3D、Deep Colorやインターレース解像度(例:1080i) を表示できません。これらの機能を使用する場合は、シームレス切替機能を無効にしてください。なお、レシーバ VE805R は4K解像度には対応していません。
  4. ビデオウォール機能は専用レシーバ(型番VE805R) と併用した場合にご利用いただけます。
  5. 双方向性IRチャネル機能は専用レシーバ(型番VE802R、VE805R) と併用した場合にご利用いただけます。なお、VE802Rには、IRレシーバが同梱されていますが、IRトランスミッタ(型番: 2XRT-0004G) は同梱されていないため、別途ご購入ください。VE805Rには、IRレシーバとIRトランスミッタの両方が同梱されています。この専用レシーバに同梱のIRトランスミッタを本製品(VM3909H) のリアパネルの右端(DB-9ピンコネクタの右上) にあるミニジャックに接続しないようにしてください。誤って接続すると、機器の破損等の問題が起こる可能性があります。
  6. 対応する4K解像度は、すべて8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。リモートでは、専用レシーバ(型番VE801R、VE802R、VE812R、VE814R) と併用した場合にご利用いただけます。
入力接続数 最大:9
モニタ接続数 最大:18 (ローカル9、リモート9)
ビデオ入力 インターフェース HDMIタイプAメス×9
インピーダンス 100Ω
ソースデバイスまでの
最大距離
2m
ビデオ出力 インターフェース ローカル:HDMIタイプAメス×9
リモート:RJ-45メス×9
インピーダンス 100Ω
ディスプレイまでの
最大距離
ローカル:15m
リモート:4K(※1)解像度の場合、カテゴリ5e/6ケーブル使用時35m、
カテゴリ6aケーブル使用時35m、
1080p解像度の場合、カテゴリ5e/6ケーブル使用時60m、カテゴリ6aケーブル使用時70m
ビデオ 最大データ伝送速度 10.2Gbps
最大ピクセルクロック 340MHz
規格準拠 HDMI(4K(※1)、3D、Deep Color)、HDCP1.4、CEC、HDBaseT(Class B)
最大解像度(※1) 4,096×2,160@60Hz(4:2:0)、3,840×2,160@60Hz(4:2:0)、
4,096×2,160@30Hz(4:4:4)、3,840×2,160@30Hz(4:4:4)
※すべて8bitカラーでの解像度となります。
最大距離 70m(カテゴリ6aケーブル使用、解像度1080pの場合)
制御 RS-232 コネクタ:DB-9ピンメス×1
ボーレート/プロトコル:ボーレート:19200、データビット:8、
ストップビット:1、
パリティ:無、フローコントロール:無
IRチャネル ミニジャックメス×9(全周波数30~60KHz対応) (※2)
本体操作用IRリモコン
専用レシーバポート
(海外仕様)
ミニジャックメス×1(周波数38KHz) (※2)
イーサネット RJ-45メス×1
EDID設定 EDIDモード:デフォルト/ポート1/リミックス/カスタマイズ
(EDIDウィザード対応)
電源仕様 コネクタ 3極AC電源ソケット×1
電源仕様 AC 100V~240V、50~60Hz、1.0A
(日本仕様はPSE対応 3P/100V電源コードを同梱)
消費電力 134.4W
スイッチ In プッシュボタン×9
Out プッシュボタン×9
Prev プッシュボタン×1
Next プッシュボタン×1
Cancel プッシュボタン×1
Menu プッシュボタン×1
Profile プッシュボタン×1
Enter プッシュボタン×1
Power ロッカースイッチ×1
LCD LCDモジュール×1
動作環境 動作温度 0~50℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース材料 材質 メタル
重量 7.33kg
サイズ (W×D×H) 433×383×88 mm
対応レシーバ VE801R、VE802R、VE805R、VE812R、VE814R、VE601R
対応ケーブル ■ HDMIケーブル
 ・2L-7D02H-1(2m)
 ・2L-7D03H(3m)
 ・2L-7D05H(5m)
 ・2L-7D10H(10m)
 ・2L-7D15H(15m)
アクセサリ ■ HDMIケーブル抜け防止ホルダ
 ・2X-EA12
■ 全周波数(30~56KHz)対応IRトランスミッタ (※2)
 ・2XRT-0004G
■ 全周波数(30~56KHz)対応IRレシーバ (※2)
 ・2XRT-0003G-1
同梱品 電源ケーブル×1
ラックマウントキット×1
クイックスタートガイド×1
  1. 対応する4K解像度は、すべて8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。リモートでは、専用レシーバ(型番VE801R、VEVE802R、VE812R、VE814R) と併用した場合にご利用いただけます。
  2. 双方向性IRチャネル機能は、専用レシーバ(型番VE802R、VE805R) と併用した場合にご利用いただけます。なお、VE802RにはIRレシーバが同梱されていますが、IRトランスミッタ(型番: 2XRT-0004G) は同梱されていないため、別途ご購入ください。VE805RにはIRレシーバとIRトランスミッタの両方が同梱されています。この専用レシーバに同梱のIRトランスミッタを、本製品(VM3909H) のリアパネルの右端(DB-9ピンコネクタの右上) にあるミニジャックに接続しないようにしてください。誤って接続すると、機器の破損等の問題が起こる可能性があります。

対応レシーバ型番

型番 延長距離
(解像度1080pの場合)
4K解像度
(延長距離)
IRチャネル
(*1)
シームレス
切替
ビデオ
ウォール
POH
(*4)
カテゴリ
5e/6
カテゴリ
6a/7
カテゴリ
5e/6
カテゴリ
6a/7
VE801R 60m 70m
(35m)

(40m)
VE802R
VE805R  ○(*3)  ○(*3)
VE812R
(35m)

(40m)
VE814R  -(*4)
VE601R
  1. IR信号の全周波数は30kHz~60kHzまで対応しています。ただし、別売品 および VE805Rに同梱のIRトランスミッタ および レシーバは、30kHz~56kHzまで対応しています。
  2. VE814R単体はIRチャネルに対応していますが、本製品との併用はできません。
  3. 最大解像度1080p、シームレス切替およびスケーラ機能対応です。
  4. 各ポートでは15.4W(DC 54V)、ポート合計では75Wの給電に対応しています。消費電力はこの給電量を超えないようにしてください。

シームレス切替対応解像度

 VM3909H/VM3909H+VE805R
1,024×768@60Hz
1,280×720@60Hz (720p)
1,280×1,024@60Hz
1,400×1,050@60Hz
1,600×1,200@60Hz
1,920×1,080@60Hz (1080p)
1,920×1,200@60Hz

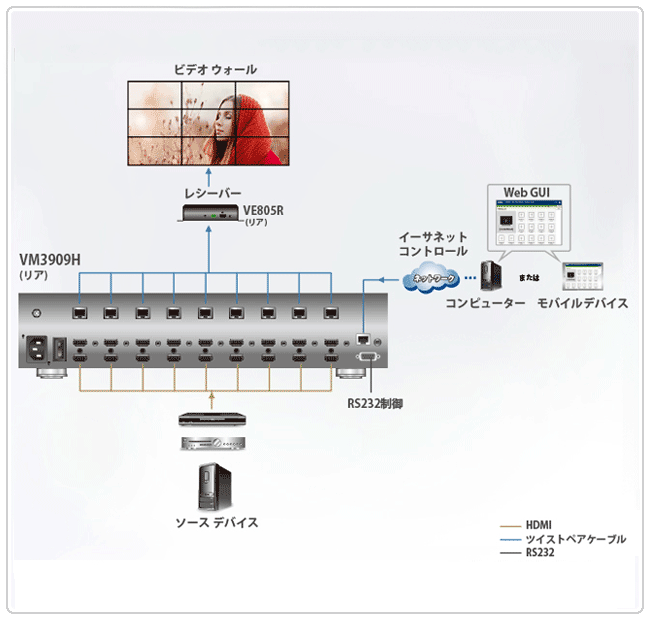

構成図
