VPort 16-M12

この製品は販売を終了いたしました。

鉄道車両搭載EN 50155準拠、耐震M12コネクタ、高品質CCD画像、コンパクトIPカメラ

堅牢な設計

VPort16-M12は、特別に車両搭載のCCTVアプリケーションに設計されたEN50155:2007準拠のコンパクト固定IPカメラです。-25~55℃の動作温度、IP66等級の雨や埃からの保護、耐震M12イーサネットコネクタ、PoE(Power-over-Ethernet)、メタルハウジングのガラスレンズカバー、カメラの内部に閉じ込められた湿気を取り除くメンブランスをビルトインおよび他の湿気を遠ざけます。この革新的な設計がレンズの湿気による影響を削減することができます。

優れたビデオ品質

優れたビデオ品質を提供するためにVPort16-M12は、いかなる照明状況に適した1/3 "CCDイメージセンサと高度な3Dデインターレースによるハードウェアが強化されています。VPort16-M12は、最大2 H.264と1 MJPEGビデオストリームを提供します。更に、MoxaのDynaStream™機能を使用することにより自動的にビデオのフレームレートを変更してネットワーク帯域幅のバジェットと容易にネットワークシステム管理をコントロールすることができます。VPort16-M12は、最大32 GBのローカルストレージを提供するSDカードをインストールするSDHCスロットをビルトインしています。

便利なインストレーション

VPort16-M12は、サーフェースマウントと組込みマウントの両方をサポートおよび異なる視野角と距離、3 mmから16 mmまでの5種類の固定焦点距離レンズが用意されています。カメラヘッドは、カメラのスケールにより水平360°、垂直90°の校正が可能です。また、DHCP opt 67/66は、自動設定をサポートするので大量のインストールタスクが容易に行えます。


  • 1/3” CCDカメラ、最大解像度800 x 600
  • 最大3 H.264およびMJPEGビデオストリーム
  • プログレッシブビデオイメージのためのビルトイン3Dデインターレース
  • IP66等級、湿気を阻止する膜で保護した雨、埃の保護
  • 自動設定のためのDHCP Opt 66/67のサポート
  • ネットワークの効率を向上するDynaStream™ のサポート
  • ローカルストレージ用ビルトインSDHCスロット
  • 標準化と相互運用性のためのOnVIFサポート
カメラ
センサ 1/3" CCD
レンズ 3、 3.6、 6、 8、 16 mm 固定焦点距離
視野角度 ・3.0 mm / F2.0: 120°
・3.6 mm / F2.0: 92°
・6.0 mm / F1.8: 53°
・8.0 mm / F2.0: 40°
・16 mm / F2.5: 19°
変調 NTSCまたはPAL
カメラ角度 Pan 360°、Tilt 90°(マニュアルコントロール)
イルミネーション(低光感度) 0.02 Lux @ F2.0、カラー
同期 内部
ホワイトバランス ATW/AWC
自動電子シャッター NTSC: 1/60~1/120,000 sec、PAL:1/50~1/120,000 sec
S/N比 50 dB (MIN) / 58 dB (TYP) (Gamma、Aperture、AGC、OFF)
AGCコントロール On/Off
フリッカーレスコントロール On/Off
バックライト補正 On/Off
自動露出 On/Off
イメージローテーション フリップ、ミラーおよび180°回転
イメージセッティング ・明るさ、飽和、コントラスト、色相の手動調整
・ビルトイン3Dデインターレーシングおよび3D-DNR (3Dノイズ低減)
水平解像度 540 TVL
ビデオ
ビデオ圧縮 H.264 (ISO/IEC 14496-10) またはMJPEG
ビデオ出力 イーサネット経由
ビデオストリーミング 最大3ビデオストリーム(2 H.264および1 MJPEG)
ビデオ解像度およびFPS
(frames per second)
  NTSC PAL
  Size Max. FPS Size Max. FPS
QCIF 176 x 112 30 176 x 114 25
CIF 352 x 240 30 352 x 288 25
VGA 640 x 480 30 640 x 480 25
4CIF 704 x 480 30 704 x 576 25
Full D1 720 x 480 30 720 x 576 25
SVGA 800 x 600 30 800 x 600 25
ビデオビューイング ・DynaStream™ によるビデオフレームレートの自動変更をサポート
・イメージサイズおよび品質の調整
・タイムスタンプおよびテキストのオーバーレイ
・最大10の同時ユニキャスト接続
ネットワーク
プロトコル TCP、UDP、HTTP、SMTP、FTP、Telnet、NTP、DNS、DHCP、UPnP、RTP、RTSP、ICMP、QoS、 SNMPv1/v2c/v3、DDNS、TFTP、OPT 66/67
イーサネット 1 10/100BaseT(X) イーサネットポート、M12 D-codeコネクタ
ローカルストレージ
SDソケット 標準SD ソケット(SDHC)
電源
入力 PoE(Power-over-Ethernet) IEEE 802.3af
メカニカル
ハウジング メタルおよびガラス、ドームカバー(オプション)IP66等級
除湿膜 GORE保護ベント
サイズ 標準モデル:125 x 125 x 109.1 mm
ドームモデル:125 x 125 x 120.7 mm
インストレーション サーフェース(天井)またはフラッシュ(天井埋め込み)マウンティング
セキュリティ
パスワード ユーザレベルパスワード保護
フィルタリング IPアドレスによる
アラーム
インテリジェントビデオ タンパーアラーム ( Pending )
ビデオモーション検知 感度調整を含む
ビデオロス ビデオロスアラーム
スケジューリング デイリーリピートタイミングスケジュール
イメージング プリ/トリガー/ポストアラームイメージのためのJPEG スナップショット
カスタムアラーム カスタマイズアラーム動作をセットするためのHTTPイベントサーバ
プリアラームバッファ JPEGスナップショットイメージ用の9 MBビデオバッファ
ローカルビデオ録画 所定時間範囲内のアラームにより引き起こされます
環境
動作温度 -25~55℃
保管温度 -40~85℃
相対湿度 5~95% (結露なきこと)
規格および認証
安全 UL 508 (申請中)
EMI FCC Part 15 Subpart B Class A、 EN 55022 Class A
EMS EN 61000-4-2 (ESD) Level 3、
EN 61000-4-3 (RS) Level 3、
EN 61000-4-4 (EFT) Level 3、
EN 61000-4-5 (サージ) Level 3、
EN 61000-4-6 (CS) Level 3、
EN 61000-4-8、EN 61000-4-11
車両 EN 50155:2007準拠 (衝撃、振動、温度、EMC)
衝撃 IEC 60068-2-27
落下 IEC 60068-2-32
振動 IEC 60068-2-6
耐衝撃 IEC62262、Class IK10 (ドームカバーモデル)
保証
保証期間 3 年
詳細 Moxa社 製品保証方針
最小限の表示システム条件
CPU Pentium 4、 2.4 GHz
メモリ 512 MB
OS Windows XP/2000 SP4以上
ブラウザ Internet Explorer 6.x 以上
マルチメディア DirectX 9.0c以上
ソフトウェア開発キット
VPort SDK PLUS サードパーティ開発者(SDKの最新版は、Moxaのwebサイトからダウンロードができます)のためのカスタマイズされたアプリケーションまたはシステムインテグレーション用CGIコマンド、ActiveX コントロール、およびAPIライブラリを含みます。
規格 OnVIF

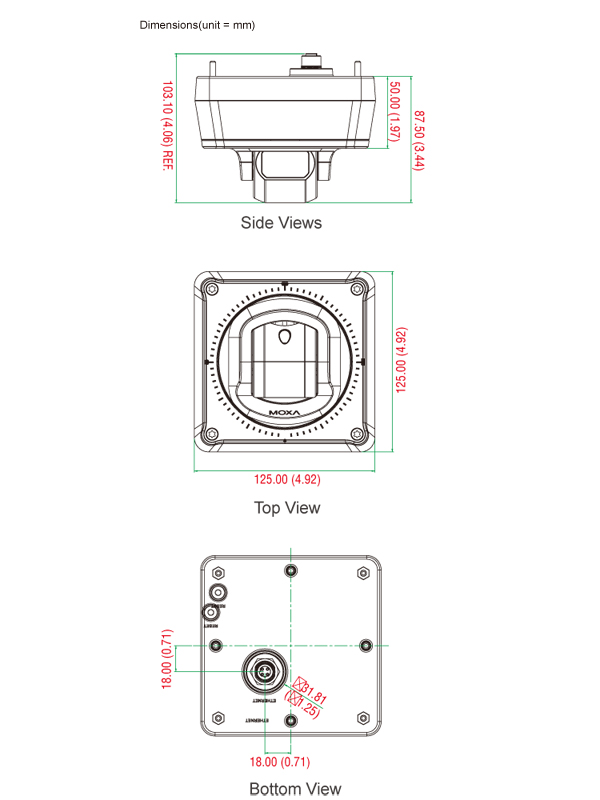

サイズ

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


VPort 16-M12-CAM3L5430N EN50155、 540TVL CCDイメージ、固定IPカメラ、
M12イーサネットコネクタ、3.0mmレンズ、NTSC変調
こちらよりお問い合わせください
VPort 16-M12-CAM3L5430P EN50155、 540TVL CCDイメージ、固定IPカメラ、
M12イーサネットコネクタ、3.0mmレンズ、PAL変調
VPort 16-M12-CAM3L5436N EN50155、 540TVL CCDイメージ、固定IPカメラ、
M12イーサネットコネクタ、3.6mmレンズ、NTSC変調
VPort 16-M12-CAM3L5436P EN50155、 540TVL CCDイメージ、固定IPカメラ、
M12イーサネットコネクタ、3.6mmレンズ、PAL変調
VPort 16-M12-CAM3L5460N EN50155、 540TVL CCDイメージ、固定IPカメラ、
M12イーサネットコネクタ、6.0mmレンズ、NTSC変調
VPort 16-M12-CAM3L5460P EN50155、 540TVL CCDイメージ、固定IPカメラ、
M12イーサネットコネクタ、6.0mmレンズ、PAL変調
VPort 16-M12-CAM3L5480N EN50155、 540TVL CCDイメージ、固定IPカメラ、
M12イーサネットコネクタ、8.0mmレンズ、NTSC変調
VPort 16-M12-CAM3L5480P EN50155、 540TVL CCDイメージ、固定IPカメラ、
M12イーサネットコネクタ、8mmレンズ、PAL変調
VPort 16-M12-CAM3L54160N EN50155、 540TVL CCDイメージ、固定IPカメラ、
M12イーサネットコネクタ、16mmレンズ、NTSC変調
VPort 16-M12-CAM3L54160P EN50155、 540TVL CCDイメージ、固定IPカメラ、
M12イーサネットコネクタ、16mmレンズ、PAL変調

オプショナルアクセサリ

IP監視ソフトウェア
SoftCMS 大規模監視システムで必要な100/200/500-チャネル中央管理ソフトウェア こちらよりお問い合わせください
