8ポート HDMI切替器

メーカ: ATEN
商品コード: VS0801H
ダウンロード

概要
特長
仕様
オーダー情報

8ポート HDMI切替器

VS0801Hは、最大8台のHDMIデバイスを切り替えて表示することができるHDMI切替器です。本製品によって、複数のHDMIデバイスで1台のHDMIディスプレイを共有することができますので、既存の機器構成に、簡単かつ低コストでHDMIデバイスを追加することができます。また、表示切替は製品付属のリモコンとフロントパネルのプッシュボタンで操作が簡単。ポートの状態はフロントパネルのLEDランプで一目瞭然。シンプルなデザインで操作がしやすいのも特長です。さらに、フロントパネルにはシリアル双方向通信のRS-232Cポートを搭載。ホームオートメーション/ホームシアターのシステムコントローラーやソフトウェアを使った製品の操作にも対応しています。

特長

最大8台のHDMIデバイスで1台のHDMIモニターを共有 - 簡単かつ低コストで複数のHDMIデバイスをホームシアターに導入することが可能
フロントパネルのプッシュボタンやIRリモコンでHDMIデバイスの表示を簡単切替
双方向通信対応のRS-232Cシリアルポート搭載 - 高度なシステム制御を実現
ドルビーTrue HDおよびDTS HD Master Audio対応
リフレッシュレート - 最大60Hz
延長距離 - 最大20m (24AWG HDMI標準ケーブル使用時) / 15m (28AWG HDMI標準ケーブル使用時)
解像度 - HDTV解像度 480p、720p、1080i、1080p(1,920×1,080)対応。VGA、SVGA、SXGA、UXGA、WUXGA(1,920×1,200)対応
HDMIフォーマット12bit Deep Color対応
プラグアンドプレイ対応 - ソフトウェアのセットアップ不要
DDC互換
HDMI1.3b準拠
HDCP1.1準拠
HDMI CEC 準拠
最大データ信号速度　2.25Gbit－1080p対応ディスプレイでの表示が可能
メタルケース
電源状態検知機能 - HDMIデバイスの電源がOFFになると、電源が入っている次のデバイスに自動切替
ラックマウント可能

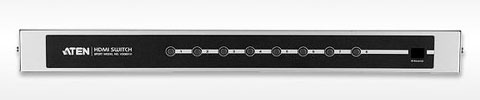

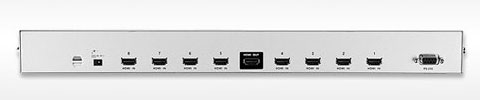

Detail

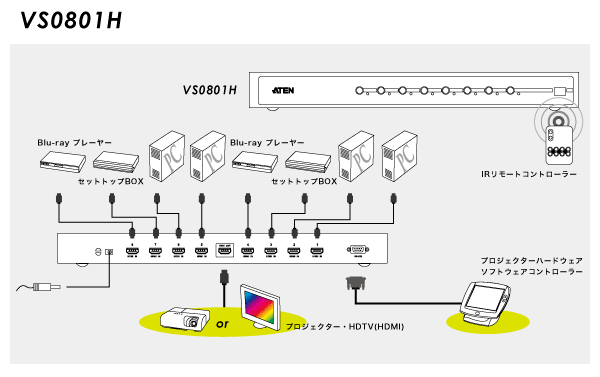

Diagram

機能		VS0801H
デバイス接続数		8
モニタ接続数		1
ポート選択方法		プッシュボタン、プッシュボタン(リモコン)
入力側コネクタ		HDMIタイプAメス×8
出力側コネクタ		HDMIタイプAメス×1
RS-232Cポート		DB-9ピンメス×1
電源ジャック		DC電源ジャック×1
LED	選択	グリーン×8
電源仕様(アダプタ)		型番：0AD8-0605-24EG 入力：AC100～240V 50～60Hz 出力：DC5.3V 2.4A
消費電力		3.71W
VGA解像度		HDTV解像度 : 480p、720p、1080i、1080p(1,920×1,080) VGA、SVGA、SXGA、UXGA(1,600×1,200)、WUXGA(1,920×1,200)
動作環境	動作温度	0～50℃
	保管温度	-20～60℃
	湿度	0～80%RH 結露なきこと
ケース材料		メタル
重量		1.75kg
サイズ(W×D×H)		432×154×44mm
同梱品		IRリモコン×1 電源アダプタ×1 フットパッド(4pcs)×1 ラックマウントキット×1 ユーザーマニュアル×1 クイックスタートガイド×1
