8ポートビデオ分配器
VS1508Tは1系統のビデオ/オーディオ信号を8系統に分配する、スプリッター(トランスミッター)です。
VS1508T(トランスミッター)とVE200R(レシーバー)単体構成で最大200mまでの延長、中間にVB552(リピーター)を併用すると最大で600mまで延長できます。また3段階のカスケード接続に対応しており、出力系統を増やすことも可能です。
ビデオ/オーディオ信号の伝送以外に、タッチパネル等のシリアル信号に対応できるようにRS-232Cポートを搭載していますので、マルチメディアコンテンツを複数系統に分配するのに最適な製品です。

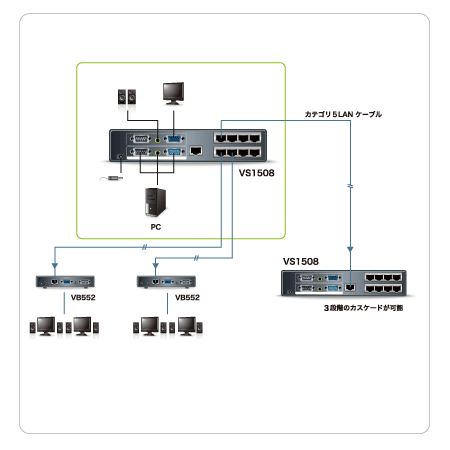

[適用例]
3オーディオ対応カテゴリ5VGAリピーターVB552およびVE200R(いずれも別売)と併用することによって、最大600m(解像度1,280×1,024の場合)まで延長することが可能です。
※後継機種の対応レシーバはVE170Rとなります。VS1504T/VS1508Tでお使い頂いておりましたVE200Rはご使用になれませんのでご注意ください。
* 3オーディオ対応カテゴリ5VGAリピーターVB552およびVE200R(いずれも別売)と併用することによって、最大600m(解像度1,280×1,024の場合)まで延長することが可能です。
機能 | VS1508T | |
---|---|---|
ビデオ出力数 | ローカル用 | 1 |
リモートユニット/カスケード用 | 8 | |
入力側コネクタ | ビデオ入力 | D-sub15ピンオス×1 |
オーディオ入力 | ミニオーディオジャックメス×1 | |
RS-232C | DB9ピンメス(ブラック)×1 | |
出力側コネクタ | ローカル用ビデオ出力 | D-sub15ピンメス×1 |
ローカル用オーディオ出力 | ミニオーディオジャックメス×1 | |
リモートユニット/カスケード用 | RJ-45×8 | |
RS-232C | DB9ピンオス(ブラック)×1 | |
カスケードポート | IN | RJ-45×1 |
電源ジャック | DC電源ジャック×1 | |
スイッチ | ローカルRS-232Cポート | プッシュボタン×1 |
グループスクリーンON/OFF | プッシュボタン×1 | |
LED | 電源 | オレンジ×1 |
ローカルRS-232Cポート | オレンジ×1 | |
グループスクリーンON/OFF | グリーン×1 | |
電源仕様(アダプタ) | 型番 : 0AD8-0605-24EG 入力 : AC100 ~ 240V 50 ~ 60Hz 出力 : AC5V 2.6A |
|
消費電力 | DC5.3V、6.9W | |
VGA解像度 | 1,920×1,200 @60Hz(30m) 1,600×1,200 @60Hz(150m) 1,280×1,024 @60Hz(200m) |
|
最大延長距離 | 150m | |
動作環境 | 動作温度 | 0 ~ 50℃ |
保管温度 | -20 ~ 60℃ | |
湿度 | 0 ~ 80%RH、結露なきこと | |
ケース材料 | メタル | |
重量 | 760g | |
サイズ(W×D×H) | 210×88×55.5mm | |
対応ケーブル | 《VGAケーブル》 2L-2402A(1.8m) *標準でケーブルは1本付属しています。 |
|
同梱品 | 2L-2402A(1.8m)×1 電源アダプタ×1 ユーザーガイド×1 IRリモコン×1 IRレシーバー×1 |
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
VS1508T | 8ポートビデオ分配器 | こちらよりお問い合わせください |
---|
※後継機種の対応レシーバはVE170Rとなります。VS1504T/VS1508Tでお使い頂いておりましたVE200Rはご使用になれませんのでご注意ください。
