導入事例

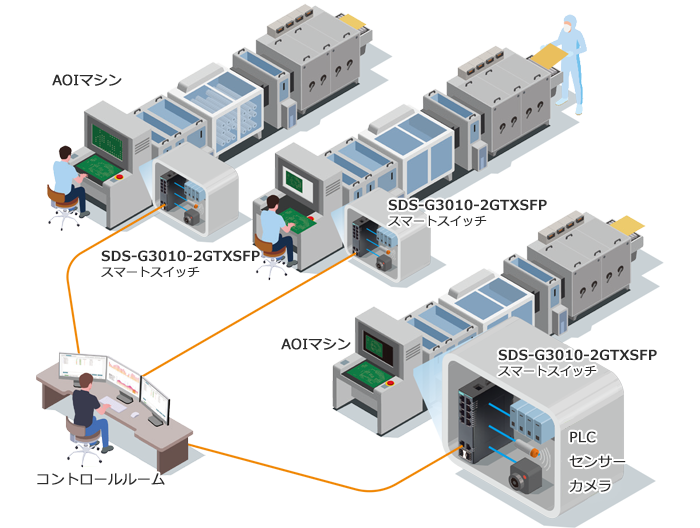

プリント基板製造における自動光学検査

課題・ニーズ

あるプリント基板（PCB）メーカーは、初期段階で欠陥を検査することで生産品質を向上させるため、最新の自動光学検査（AOI）システムを導入したいと考えていました。高解像度の画像やその他の収集データを送信して欠陥を分析・特定するには、広帯域ネットワーク接続が不可欠です。

• 高解像度の画像やその他の大容量データの送信に必要な広帯域幅
• 途切れることのない製造を保証する堅牢なネットワークの信頼性
• 迅速な展開と日常的なメンテナンスを可能にするユーザーフレンドリーなデバイス

Moxaのソリューション

競争の激しいプリント基板製造業界では、期待される粗利益を達成するには精度が極めて重要になります。AOIシステムは、製造工程の早期に問題を特定し、欠陥を最小限に抑える上で重要な役割を果たしています。これにより、手直しや廃棄のコストを削減し、最高の生産品質を確保することができます。
高解像度の画像のキャプチャからプリント基板の品質の決定まで、不安定要素があると容易に作業全体が中断されてしまうため、信頼性の高いネットワーク接続が必要です。 MoxaのSDS-3000/G3000シリーズ スマートスイッチは、RSTP、STP、MRPなどの冗長プロトコルをサポートし、さまざまなネットワークトポロジーにおいて最適な信頼性を確保します。

これらのギガビットスマートスイッチは、最大16ポートのフルギガビット帯域幅を備えており、AOIシステムからの大量の画像データのシームレスな伝送を可能にします。さらに、SDSシリーズの直感的なインターフェースは、1ページのダッシュボードで重要なスイッチ情報を一目で表示します。これにより、導入が簡素化され、フィールドエンジニアの管理の複雑さが軽減され、最大限の運用効率が実現します。

導入の効果

• ギガビット対応のフルモデルで、マシンビジョンデータに必要な帯域幅を提供
• ネットワークの信頼性を高めるRSTP/STP/MRPネットワーク冗長性をサポート
• ネットワーク管理を1ページに合理化したダッシュボード

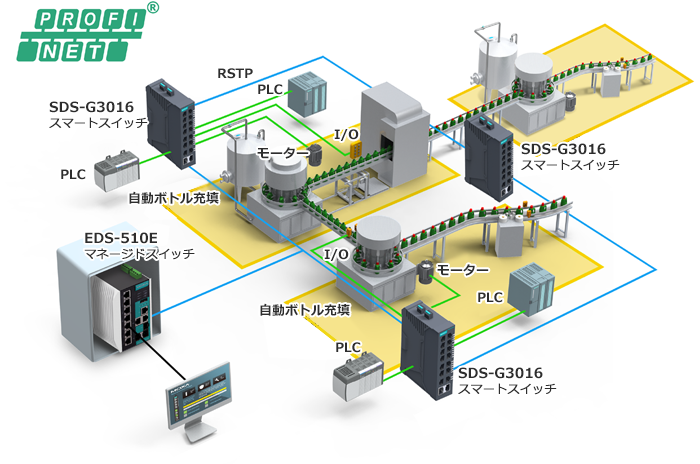

ボトリング会社における強化された制御と監視

課題・ニーズ

ボトルへの充填とパッケージングの請負サービスを提供するボトリング会社は、生産状況を監視するための制御室との間でライブのプロセスデータを送受信するための信頼性の高い産業用ネットワークを構築したいと考えていました。生産ラインの既存の機械および設備はすべてPROFINETで通信しています。PROFINETをサポートするデバイスを統合することで、オペレーターは生産ラインをよりよく監視し、業務効率を向上させることができます。

• PROFINETをサポートし、既存のSCADAおよびHMIシステムで監視できるスイッチ
• データ収集用に多数のデバイスを接続できる十分なポートを備えたデバイス
• 狭い制御盤にも容易に収まるデバイス

Moxaのソリューション

高速のボトリングおよびパッケージングプロセスには、高い精度と連続的な供給速度が求められます。 生産の精度と品質を一定に保つには、複数のデバイスから製造データを確実に収集することが重要です。 包括的なSDS-3000/G3000シリーズスマートスイッチ製品群には、ダイナミックな接続ニーズを満たすさまざまなポートカウントのモデルが含まれています。

MoxaのSDS-3000/G3000シリーズは主要な産業用プロトコルをサポートしており、PROFINETプロトコルを介したPLCとの情報交換が可能です。エンジニアは、SCADAまたはHMIシステム上でネットワークおよびPROFINETベースのオートメーションデバイスのステータスを確認し、イベントに迅速に対応して潜在的なダウンタイムを最小限に抑えることができます。

機械メーカーは、ウェブインターフェースからワンクリックで産業用プロトコルの設定を行うか、物理的なロータリーDIPスイッチを使用することができます。これにより、導入が簡素化され、時間の節約にもなります。さらに、超コンパクトな設計と複数の取り付けオプションにより、混雑した制御盤や狭いスペースにSDS-3000/G3000シリーズを設置する際にも、より柔軟に対応できます。

導入の効果

• Webインターフェース経由またはプラグアンドプレイインストール用のDIPスイッチを使用したワンクリックPROFINET構成
• 多数のデバイスを接続するための最大16のポート
• 限られたスペースに設置する際により柔軟性をもたらす、複数の取付けオプションを備えた超コンパクト設計

製品紹介

Moxaの包括的なスマートスイッチ製品ラインナップは、OTエンジニアがさまざまなオートメーションアプリケーションで信頼性の高い運用を維持するために必要なシンプルさと機能を提供します。

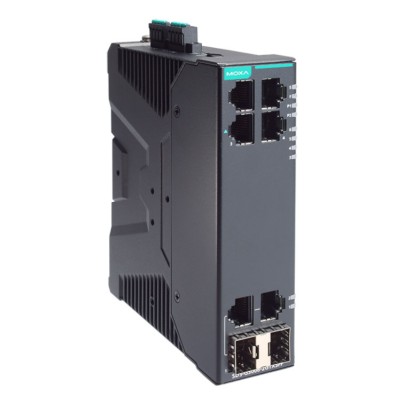

SDS-3000/G3000シリーズ（6/8/10/16ポート産業用スマートイーサネットスイッチ）

• 6/8/10/16ポートのファストイーサネットおよびフルギガビットモデル（SFPオプション付き)
• 最大8ポートのPoEポート（各ポート最大36Wの電力出力）（PoEモデル）
• EtherNet/IP、PROFINET、Modbus TCPの産業用プロトコルをサポート
• 信頼性を高めるRSTP、STP、MRP冗長プロトコルをサポート
• 直感的なウェブインターフェースによる容易な設定と監視
• IEC 62443標準に基づくセキュリティ機能

優れたネットワークパフォーマンス

接続機器の数やデータ量が増加しても、現在および将来のニーズを満たすフルギガビット帯域幅

既存のインフラとのシームレスな統合

生産ライン機器とのシームレスな統合を可能にする産業用プロトコルをサポートし、SCADA/HMIシステムを介した効率的なモニタリングを実現

容易な導入と管理

コンパクトなフォームファクターにユーザーフレンドリーなインターフェースを搭載し、柔軟な導入と容易なネットワーク管理を実現
