ThinkCore DA-660-16-CE
シリアルポート×16,デュアルLAN搭載RISCペース19ラックマウント,データ収集コンピューター,WinCE 5.0
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Intel XScale IXP-422 266MHzプロセッサー
- 128MB RAMオンボード、32MB フラッシュディスク
- 8もしくは16 RS-232C/422/485シリアルポート
- デュアル10/100Mbpsイーサネット
- 標準19インチ、1U、ラックマウント
- ACおよびDC両方で、100から240Vまでの幅広い入力電力
- LCMディスプレイおよびHMIキーパッド
- Ready-to-Run LinuxもしくはWinCE 5.0通信プラットフォーム
- 強固、ファンレス設計
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Moxaは、Intel® Communications Alliance (通信および組込開発のコミュニティおよびソリューションプロバイダ) の一般会員です。
ThinkCore DA-660は工業データアプリケーション向けに開発された、RISCベースのReady-to-Runの組込コンピューターです。この組込コンピューターは、8もしくは16のRS-232C/422/485シリアルポート、デュアルイーサネットポートおよびIntel XScale IXP 422通信プロセッサを備えています。これらの全てのすばらしい機能が標準1U、19インチ幅ラックマウント可能な丈夫な筐体に収納できます。堅牢でラックマウント可能なメカニズム設計により工業環境アプリケーションで必要とされる保護要求を満たし標準19インチのラックへの設置を簡単にします。
ThinkCore DA-660は、IT機器制御室だけでなく工業プラント現場のコントロールおよびオートメーションにおける重要な資産や、電力ユーティリティ変電所などにも適しています。多様な工業アプリケーションの要求を満たすため、ThinkCore DA-660は100～240Vの幅広い電力入力が使用可能で、ACおよびDCどちらの電源ラインにも使用できます。ハードディスクを使用せず、ファンレス、高エネルギ効率設計のThinkCore DA-660は、発熱を最小限にします。また、非常に厳しい工業環境で信頼性の高いパワフルなコンピューティングを提供しマルチ機能のコントローラー使用で期待される高いパフォーマンスを提供する24時間365日の作業も可能です。
ソフトウェアプログラム開発は、プリインストールされた Ready-to-Run、オープンスタンダードLinux OSもしくは一般的なWinCE OSから選択できます。ビルトインのSDKは、制御プログラムの開発には便利なツールを提供し、また標準PCで使用される一般的なプログラミング手順に従うだけですのでとても便利です。開発した独自アプリケーションソフトウェアは、ボードのフラッシュメモリに格納されます。ThinkCore DA-660コンピュータを使用すると、SCADAシステム、プラント現場オートメーションおよび電力モニタリング・アプリケーションのような組込み技術における分散型アーキテクチャのコントロール・システムを簡単に構築することができます。
| システム | |
| CPU | Intel XScale IXP-422 266MHz |
|---|---|
| OS | LinuxまたはWindows CE 5.0 |
| DRAM | 128MB オンボード |
| フラッシュ | 32MB オンボード |
| LANインターフェース | |
| LAN | 10/100Mbps×2、RJ45 |
| 磁気絶縁保護 | 1.5KV 内蔵 |
| シリアルインターフェース | |
| シリアルポート | RS-232C/422/485、ソフトウェア選択可能 |
| ポート数 | 8または16 |
| コネクター | RJ45 (8ピン) |
| コンソールポート | RS-232C×1、RJ45、PPPサポート |
| ESDサージ保護 | 15KV (全信号) |
| シリアル通信パラメーター | |
| データビット | 5、6、7、8 |
| ストップビッﾄ | 1、1.5、2 |
| パリティ | None、偶数、奇数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF、ADDC™ (automatic data direction control) for RS-485 |
| 通信速度 | 50bps～921.6Kbps、非標準通信速度をサポート |
| シリアル信号 | |
| RS-232 | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| LED | |
| システム | Ready×1 |
| LAN | 10M/100M×2 |
| シリアル | TxD×16、RxD×16 (DA-660-8では8ポート) |
| ミニスクリーンとボタン | |
| LCDパネル | 2×16 Text Mode |
| ボタン | 4 薄膜ボタン |
| メカニカル | |
| 材質 | SECCシートメタル、1 mm |
| 重さ | 2600g |
| サイズ | 440×45×198mm (ラックマウント取付部含まない) 480×45×198mm (ラックマウント取付部含む) |
| 設置 | 標準19インチ ラックマウント |
| 環境 | |
| 動作温度 | -10～60℃ |
| 動作湿度 | 5～95% RH |
| 保管温度 | -20～80℃ |
| 電源 | |
| 入力電圧 | 100～240VAC/VDC自動動作 (AC入力で47～63Hz) |
| 消費電力 | 12W |
| 適合規格 | |
| 安全 | UL/cUL (UL60950-1、CSA C22.2 No. 60950-1-03)、TÜV (EN60950-1) |
| EMC | CE (EN55022 Class A、EN61000-3-2 Class A、EN61000-3-3、EN55024)、FCC (Part 15 Subpart B、CISPR 22 Class A) |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC (Real-Time Clock) |
| 自動リブートトリガー | ビルトインWDT (ウオッチドッグタイマ) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| ソフトウェア仕様 | |
| Linux | |
| Kernelバージョン | 2.4.18 |
| プロトコルスタック | TCP、UDP、IPv4、SNMP V1、ICMP、IGMP、ARP、HTTP、CHAP、PAP、SSH 1.0/2.0、SSL、DHCP、NTP、NFS、SMTP、Telnet、FTP、PPP、PPPoE |
| ファイルシステム | JFFS2 (オンボードフラッシュ) |
| システムユーティリティ | bash、busybox、tinylogin、telnet、ftp、scp |
| サポートサービスおよびDaemon | telnetd：Telnet Server daemon ftpd：FTP server daemon sshd：Secure shell server Apache：Web server daemon、PHPおよびXMLサポート MySQL：Database ServerおよびClient OpenVPN：Virtual private network service manager iptables：Firewall service manager pppd：dial in/out over serial port daemon & PPPoE snmpd：snmpd agent daemon inetd：TCP server manager program |
| アプリケーション開発環境 | Moxa Linux API ライブラリ Linux ツールチェイン：Gcc、Glibc、GDB |
| Windows CE 5.0 | |
| プロトコルスタック | TCP、UDP、IPv4、SNMP、ICMP、IGMP、ARP、HTTP、CHAP、PAP、SSL、DHCP、SNTP、SMTP、Telnet、FTP、PPP |
| ファイルシステム | FAT (オンボードフラッシュ) |
| システムユーティリティ | Windows command shell、telnet、ftp、webベースの administration manager |
| サポートサービスおよびDaemon | Telentサーバー：標準telnetクライアントFTPサーバーを通してリモート管理可能：ネットワークのリモート・コンピュータ・システムとのファイルのやり取りに使用する。 Webサーバー (httpd)：WinCE IIS、offer ASP、ISAPI Secure Socket Layer support、SSL 2、SSL 3、およびTransport Layer Security (TLS/SSL 3.1) public key-based protocols、およびWeb Administration ISAPI Extensions. ダイアルアップ・ネットワーキング・サービス：RAS client API およびPPP、support Extensible Authentication Protocol (EAP) およびRAS scripting |
| アプリケーション開発環境 | Moxa WinCE 5.0 SDK Cライブラリおよびランタイム コンポーネントサービス (COMおよびDCOM) Microsoft Foundation Classes (MFC) Microsoft® .NET Compact Framework XML、including DOM、XQL、XPATH、XSLT、SAX2 SOAP ツールキット Winsock 2.2 |

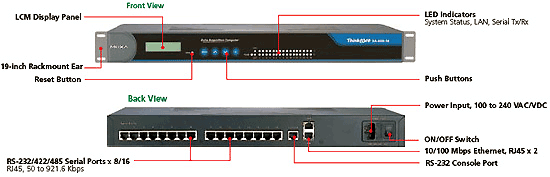

外観

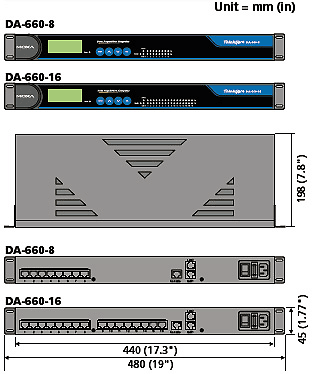

寸法

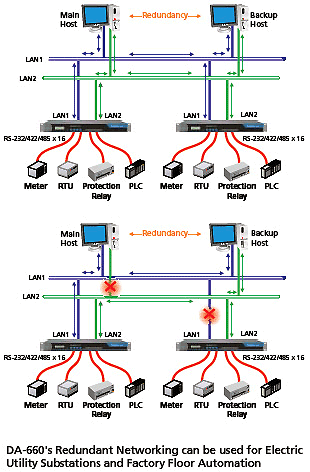

典型的なアプリケーション
| ThinkCore DA-660-16-CE | RISCベース 19インチ ラックマウント可能 データ収集コンピューター シリアルポート×16 デュアルイーサネット WinCE 5.0 |
|---|
ThinkCore DA-660 製品一覧
| ThinkCore DA-660-16-CE | シリアルポート×16,デュアルLAN搭載RISCペース19ラックマウント,データ収集コンピューター,WinCE 5.0 |
| ThinkCore DA-660-16-LX | シリアルポート×16,デュアルLAN搭載RISCペース19ラックマウント,データ収集コンピューター,Linux OS |
| ThinkCore DA-660-8-CE | シリアルポート×8,デュアルLAN搭載RISCペース19ラックマウント,データ収集コンピューター,WinCE 5.0 |
| ThinkCore DA-660-8-LX | シリアルポート×8,デュアルLAN搭載RISCペース19ラックマウント,データ収集コンピューター,Linux OS |
