KN2132VA
リモート2ユーザ 32ポート IP-KVMスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
新機能
- FIPS 140-2 Level 1セキュリティ標準準拠で高度なセキュリティを実現
- バーチャルメディア転送速度が従来機種の2倍の速さに
- FPGAグラフィックプロセッサ搭載で高解像度表示が可能*
(ローカルコンソール) 最大1,920×1,200@60Hz、24-bit色深度、延長距離最大50m
(リモートコンソール) 最大1,920×1,200@60Hz、24-bit色深度
* KA7166/KA7168/KA7169/KA7175/KA7176/KA7177使用時のみ対応
ハードウェア
- リモート2ユーザ/ローカル1ユーザ 32ポートIP-KVMスイッチ(1Uサイズ)
- ラップトップUSBコンソールポートを使用して、ノートパソコンを追加ローカルコンソールとして使用可能
- リモートからのIPアクセスに独立した2バスセッションを使用
- 10/100/1000Mbpsネットワークインターフェースを2ポート搭載 - ネットワークの二重化や、異なる2つのIPアドレスの割り当てが可能
- ブレードサーバ対応
- PS/2、USBおよびシリアル(RS-232C)接続対応
- ローカルコンソールはUSBキーボード・マウスに対応
- マルチプラットフォーム(Windows、Mac、Sun、LinuxおよびVT100ベースシリアルデバイス)対応
- オーディオ対応
- デュアル電源供給対応
- 単体で32台まで、カスケード接続をすれば最大512台のコンピュータを監視・操作することが可能*
* 対応KVMスイッチ - CS-9134、CS-9138、KH1508A、KH1516A
(カスケード接続されたKVMスイッチの機能によって、本製品の機能が一部対応できないことがあります。)
管理
- 最大64名のユーザアカウントが作成可能 - 32名までのユーザが同時に操作を共有可能
- 温度によって動作が変化するグリーンITファン搭載
- イベントログ、Windowsベースのログサーバ対応
- 重大なシステムイベントの発生時にはSMTPメールで通知。SNMPトラップ、Syslog対応
- カスタマイズ可能なイベント通知機能
- ファームウェアアップグレード対応
- アウトオブバンドアクセス - モデムのダイヤルイン/ダイヤルアウト/ダイヤルバック接続に対応
- モジュールID保存機能 - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
- ポート共有モードにより複数ユーザからのサーバへの同時アクセスが可能
- ALTUSEN 統合管理システムCC2000対応
- 電源管理デバイスとの連携を強化 - KVMポートをATEN/ALTUSEN PDU製品の電源アウトレットに関連付けし、製品インターフェースを使ったサーバ電源のリモート管理が可能に
- IPv6対応
可用性
- パネルアレイモード - ローカルコンソールのオペレータおよびリモートアクセスユーザの両方で利用可能
- 統合された日本語対応インターフェース - ローカルコンソール、ブラウザメニュー等のGUIは多言語に対応しているため、ユーザの訓練時間を短縮し、生産性の向上が可能
- マルチプラットフォームクライアント対応 (Windows、Mac OS X、Linux、Sun)
- 各種Webブラウザに対応 (IE、Chrome、Firefox、Safari、Opera)
- Webブラウザを使ったリモートアクセス - 事前にJavaソフトウェアパッケージをインストールしなくても、Webブラウザだけで操作可能
- バーチャルリモートデスクトップを複数起動し、同一ログインセッションから複数のサーバに接続可能
- バーチャルリモートデスクトップ画面はフルスクリーン表示、またはリサイズ可能なウィンドウ表示が選択可能
- キーボード・マウスブロードキャスト機能 - キーボード・マウスの入力は製品配下にある全サーバで複製が可能
- ローカルコンソールの自動同期 - ローカルコンソールモニタのEDID情報はコンピューターモジュール内に保存されるので、最適な解像度で表示可能
高度なセキュリティ
- 外部認証対応 - RADIUS、LDAP、LDAPS、MS Active Directory
- ブラウザログイン時のパスワード入力を128ビットSSL暗号化およびRSA 2048ビット証明書で保護
- キーボード/マウス、ビデオ、バーチャルメディアの各信号を個別に暗号化可能 (56ビットDES、168ビット3DES、256ビットAES、128ビットRC4、またはランダムより選択)
- IPアドレス、MACアドレスによるフィルタリング機能
- サーバへのアクセス許可や操作許可をユーザ毎およびグループ毎に設定可能
- CSR自動生成機能およびサードパーティの認証機関による認証に対応
バーチャルメディア
- バーチャルメディアを使用して、ファイルアプリケーション、OSのパッチ、ソフトウェアのインストールや診断テストが可能
- バーチャルメディアはUSB対応サーバにおいてOSおよびBIOSレベルで動作可能
- DVD/CDドライブ、USBマスストレージデバイス、PCハードドライブおよびISOイメージ対応
バーチャルリモートデスクトップ
- 帯域制御機能 - ビデオ画質は帯域幅の変化に応じて自動調整。モノクロ色深度設定、データ圧縮率のしきい値/ノイズ設定は環境に合わせて変更が可能
- フルスクリーンビデオ表示、リサイズ可能ビデオ表示ともに対応
- リモートユーザのコミュニケーションに活用できるメッセージボード搭載
- マウスダイナシンク機能 - ローカル/リモートのマウスは自動的に同期
- 終了マクロ対応
- 多言語対応ソフトウェアキーボード搭載
- BIOSレベルでのアクセス可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

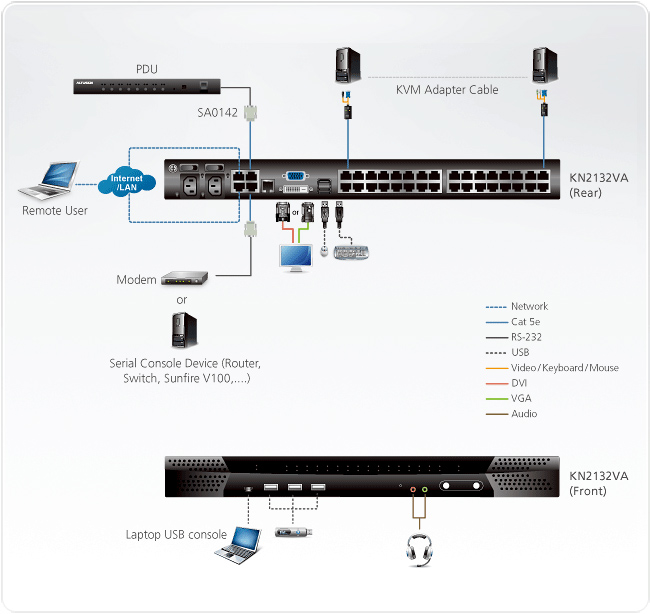

KN2132VAは、リモート2ユーザ/ローカル1ユーザ対応の32ポートIP-KVMスイッチです。
従来製品と同様に、離れた場所から標準的なインターネットブラウザを使用して複数のサーバへのアクセスやモニタリングができ、ネットワークがダウンした場合でもモデムを介したアウトオブバンドアクセスで、BIOSレベルのトラブルシューティングが可能です。さらに本製品は、高解像度(1,920×1,200)対応、FIPS 140-2 Level 1準拠、バーチャルメディア転送速度を2倍に改良しました。
上記以外に、音声、冗長電源、冗長ネットワークに対応し、耐障害性に優れているのが特長です。一般的なサーバの他にブレードサーバのシャーシにも対応しているため、サーバの混在環境でもコンソールの集約が可能です。デバイス管理ソフトウェアCC2000と併用すれば、ブレードサーバや仮想サーバ等のデバイスやユーザなどの一元管理をネットワークを介して実現します。ATEN製のPDUと連携させると、本製品のインターフェースからリモート電源操作も可能に。さらに、ローカルやリモートの画面を格子状に分割してKVMスイッチ配下のサーバコンソールを複数同時に表示できる「パネルアレイモード(画面分割機能)」やメッセージボード機能、マウスダイナシンク(マウスの同期)機能を始め、便利な機能を多数搭載し、リモート管理業務を強力に支援します。
| コンピュータ接続数 | ダイレクト接続 | 32 |
|---|---|---|
| 最大 (カスケード接続時) |
512 | |
| コンソール接続数 | ローカル | 1 |
| リモート | 2 | |
| コンピュータ側対応 インターフェース |
キーボード | PS/2、USB(Win、Mac、Sun)、シリアル |
| マウス | ||
| コンソール側対応 インターフェース |
キーボード | USB |
| マウス | ||
| ポート選択方法 | GUI、ホットキー、プッシュボタン | |

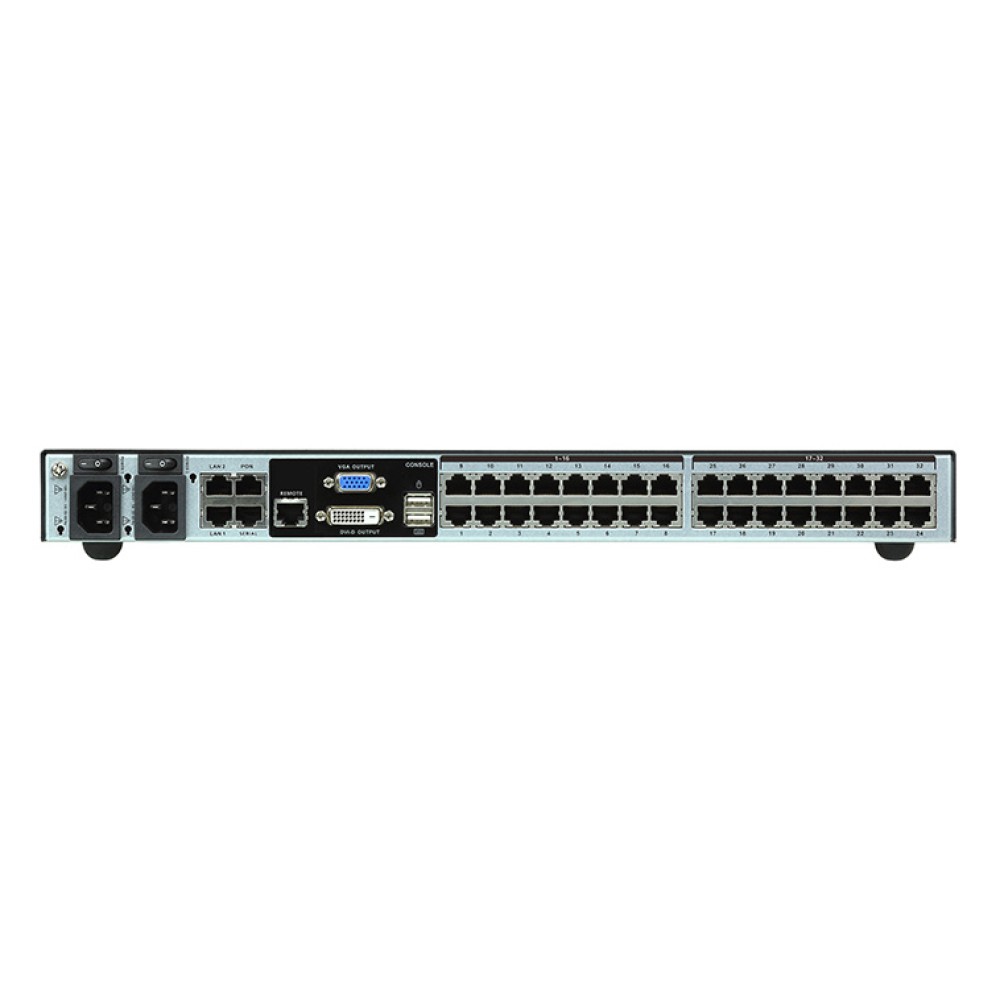

| コンピュータ側 コネクタ |
キーボード | RJ-45メス×32 |
| マウス | ||
| モニタ | ||
| コンソール側 コネクタ |
キーボード | USBタイプA メス×1 |
| マウス | USBタイプA メス×1 | |
| モニタ | DVI-Dメス×1 D-sub15ピン メス×1 |
|
| リモートコンソール ポート(予備用) |
RJ-45 メス×1 | |
| スイッチ | リセット | ピンホール型スイッチ×1 |
| ポート選択 | プッシュボタン×2 | |
| 電源 | ロッカースイッチ×2 | |
| LANポート | RJ-45 メス×2 | |
| シリアル/RS-232ポート | RJ-45 メス×1 | |
| PONポート | RJ-45 メス×1 | |
| USB/バーチャルメディアポート | USBタイプA メス×3 | |
| 電源ソケット | 3極AC電源ソケット(IEC 60320 C14)×2 | |
| オーディオ | ステレオミニジャック×2 | |
| ラップトップUSBコンソールポート | ミニUSBタイプB メス×1 | |
| LED | オンライン | グリーン×32 |
| ポート選択 | オレンジ×32 | |
| リンク (10/100/1000Mbps) |
レッド/オレンジ/グリーン×2 | |
| 電源 | ブルー×2 | |
| キーボード・マウス エミュレーション | PS/2、USB | |
| スキャンインターバル | 1～255秒 (ユーザ設定) | |
| 電源仕様 | AC 100V～240V; 50/60Hz; 1.0A (日本仕様はPSE対応 3P/100V電源コードを同梱) |
|
| 最大解像度* | ローカル | 1,920×1,200＠60Hz、24ビット色深度、最大延長距離50m |
| リモート | 1,920×1,200＠60Hz、24ビット色深度 | |
| 消費電力 | シングル電源 | 43.2W |
| デュアル電源 | 22.0W | |
| 動作環境 | 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％RH 結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 5.6 kg | |
| サイズ (W×D×H) | 434×413×44 mm | |
| ネットワークプロトコル | 10Base-T、100Base-T、1000Base-T、Auto-Sence、 TCP、IP、HTTP、HTTPS、DNS、DHCP、PPP、UDP、ARP、ICMP、SMTP、RADIUS、LDAP、LDAPS |
|
| 同梱品 | ・SA0142 シリアルアダプター×2 ・電源コード(3P,100V)×2 ・ラックマウントキット×1 ・ケーブル抜け防止ホルダ(10pcs)×2 ・ケーブル抜け防止ホルダ用取付工具×1 ・フットパッド(4pcs)×1 ・クイックスタートガイド×1 |
|
| コンピュータモジュール | ■PS/2用モジュール ・KA7120 ■USB用モジュール ・KA7170 ・KA7175 (バーチャルメディア対応) ・KA7176 (バーチャルメディア&オーディオ対応) ・KA7177 (バーチャルメディア&スマートカードリーダ対応) ・KA7178(2バス・バーチャルメディア・オーディオ対応) ・KA7166(スマートカードリーダ・DVI対応) ・KA7168(スマートカードリーダ・HDMI対応) ・KA7169(スマートカードリーダ・DisplayPort対応) ■シリアルモジュール ・KA7140 |
|
| SUNシステム専用モジュール (D-SUB15ピン＋USB) |
KA7170 | |
| MAC用モジュール | KA7170 | |
* KA7166/KA7168/KA7169/KA7175/KA7176/KA7177 使用時のみ対応
サイズ (単位 = mm)
製品が定めるケーブル、アダプタおよび他製品との接続について：
- ATEN製品、他社製品を問わず製品同士(分配器、延長器、切替器、およびコンバータ)を連結した動作保証はいたしておりません(たとえばKVMスイッチと延長器の連結や、延長器にコンバータを連結する事など。ただし、ATENが動作試験を行い、評価・案内したものを除きます)。
▸組み合わせ表
(PDF 95KB) - 製品を組み合わせる事により多様で画期的なシステムを数多く実現させていますが、組み合わせにより個々の製品の性能を十分に発揮できない場合もございます。
- この声明は製品の組み合わせ利用を制限するものではございませんが、製品の導入前に接続検証いただく事を推奨いたします。
| KN2132VA | リモート2ユーザ 32ポート IP-KVMスイッチ |
|---|
オプショナルアクセサリ
| KA7120 | PS/2コンピュータモジュール VGA・PS/2コンソールポートを持つコンピュータとの接続に使用 |
|---|---|
| KA7170 | USBコンピュータモジュール(SUN対応) VGA・USBタイプコンソールポートを持つコンピュータとの接続に使用 |
| KA7175 | バーチャルメディア対応 USBコンピュータモジュール VGA・USBコンソールポートを持つコンピュータとの接続に使用 (バーチャルメディア対応) |
| KA7176 | バーチャルメディア/オーディオ対応 USBコンピュータモジュール VGA・USBコンソールポートを持つコンピュータとの接続に使用 (バーチャルメディア＆オーディオ対応) |
| KA7177 | バーチャルメディア・スマートカードリーダ対応 USBコンピュータモジュール VGA・USBコンソールポートを持つコンピュータとの接続に使用 (バーチャルメディア＆スマートカードリーダ対応) |
| KA7178 | 2バス・バーチャルメディア・オーディオ対応 USBコンピュータモジュール VGA・USBコンソールポートを持つコンピュータとの接続に使用 (デュアルバス＆バーチャルメディア＆オーディオ対応) |
| KA7166 | スマートカードリーダ対応 DVI・USBコンピュータモジュール DVI-D・USBコンソールポートを持つコンピュータとの接続に使用 (バーチャルメディア＆スマートカードリーダ対応) |
| KA7168 | スマートカードリーダ対応 HDMI・USBコンピュータモジュール HDMI・USBコンソールポートを持つコンピュータとの接続に使用 (バーチャルメディア＆スマートカードリーダ対応) |
| KA7169 | スマートカードリーダ対応 DisplayPort・USBコンピュータモジュール DisplayPort・USBコンソールポートを持つコンピュータとの接続に使用 (バーチャルメディア＆スマートカードリーダ対応) |
| KA7140 | シリアル対応 シリアルコンピュータモジュール |
