01141-0 Kvaser Air Bridge Light HS M12
ワイヤレスCANブリッジ (FCC認証)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 防埃および耐水性IP67保護等級M12コネクタ使用
- 屋外に固定するインストレーションに適したIP65保護等級アルミハウジングに収納
- 2.4 GHzプロプリエタリ（独自）のプロトコル
- 内部アンテナ設計、アンテナ出力電力最大18 dBm
- 自動ボーレート検出(125K、250K、500K、1M)
- 11ビット(CAN 2.0A)および29ビット(CAN 2.0B active)識別子の両方サポート
- High-Speed CANコネクション(ISO 11898-2準拠)、最大1 Mbit/s
- Plug and play、ドライバフリー、コンフィギュレーションフリー
- CAN busインターフェースを通して電源供給
- J1939、CANopen、NMEA 2000®、およびDeviceNetとの互換性
- -40～+70℃までの拡張動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

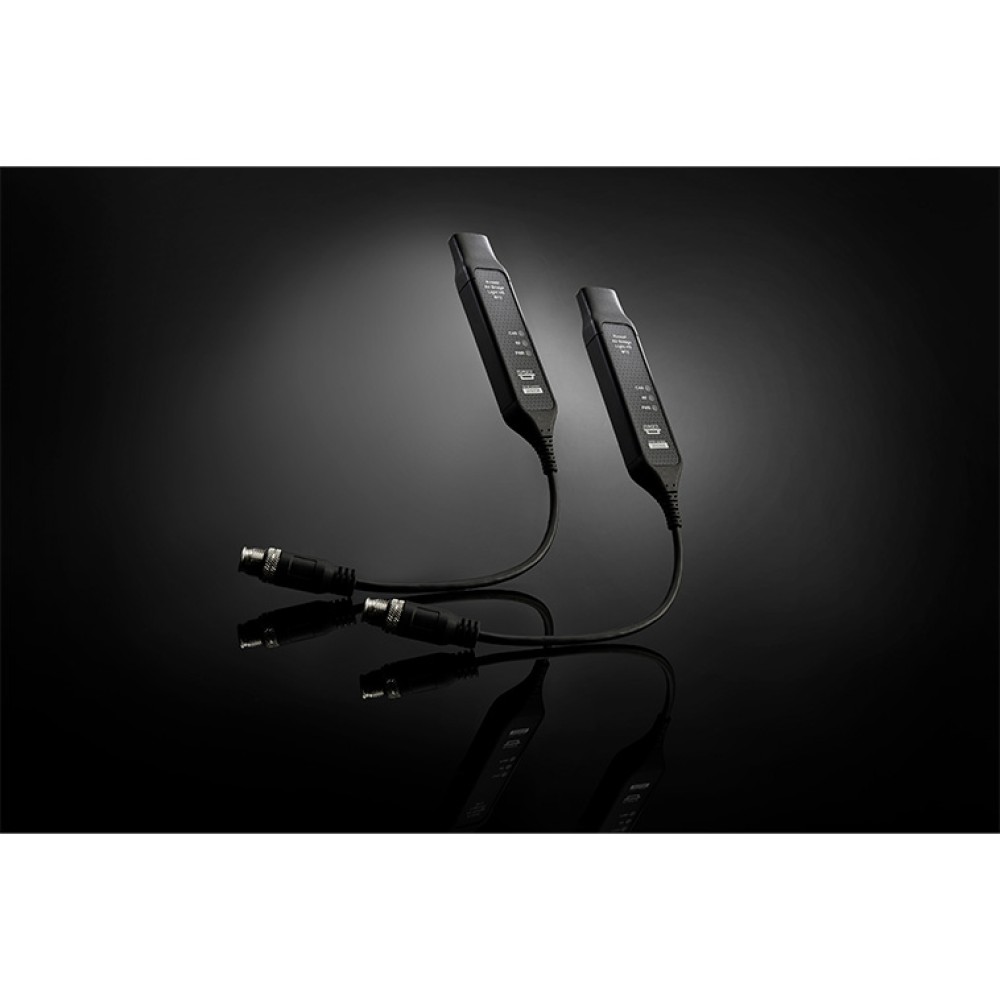

Kvaser Air Bridge Light HS M12は、M12コネクタによる防埃および防水保護M12コネクタを使用してCANネットワークを接続するコンフィギュレーションフリーのワイヤレスCANブリッジです。

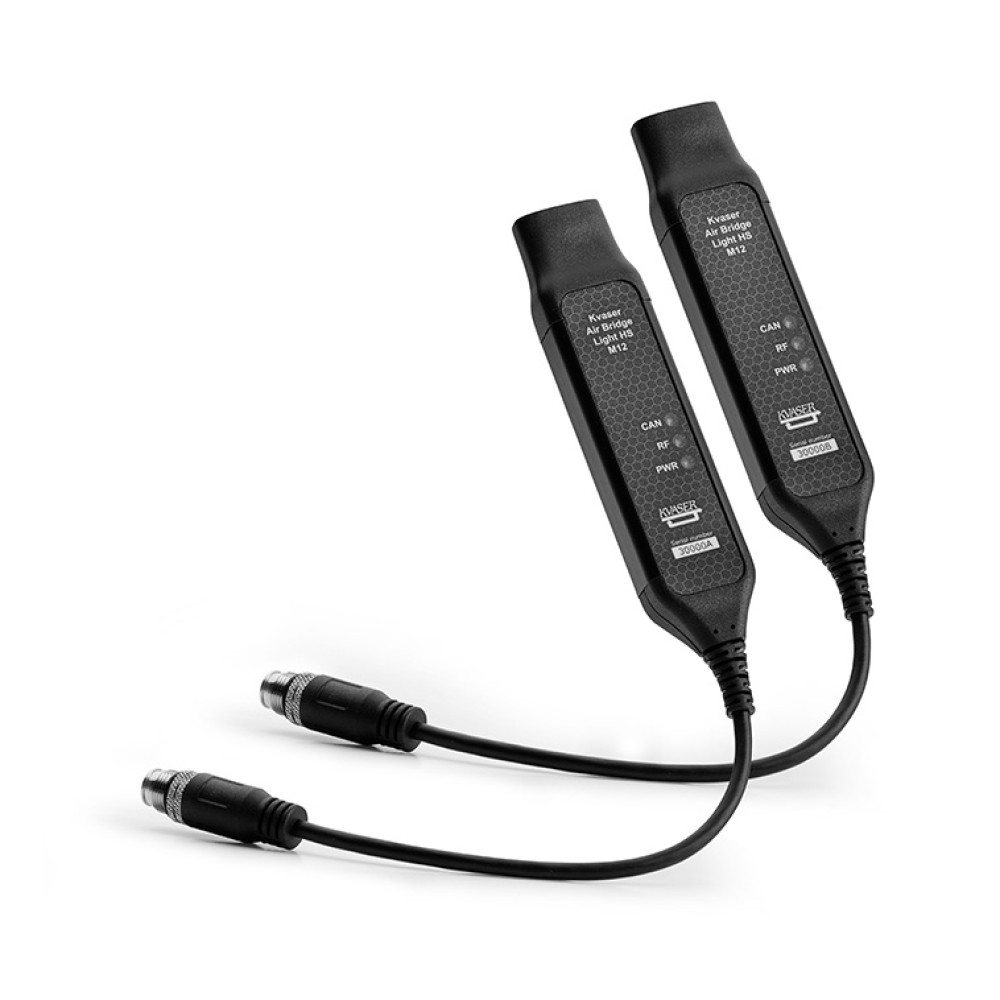

Air Bridge Light HS M12は、2.4 GHzプロプリエタリ（独自）のプロトコルを使用して2つのCANネットワーク間のpoint-to-pointワイヤレスリンクを実現する事前構成されたplug-and-playユニットによるペアで構成されています。11ビット(CAN 2.0A)および29ビット(CAN 2.0B active)識別子の両方サポート、High-Speed CANコネクション(ISO 11898-2準拠)最大1 Mbit/sをサポートします。堅牢なIP65保護等級アルミハウジング、IP67保護等級M12コネクタ、-40～+70℃までの拡張動作温度範囲のサポートにより過酷な環境において高い機械的ストレスが発生するCANケーブル接続といった有線でのコネクションの不具合や困難な接続状況をワイヤレスの使用により克服することができます。
この製品には、米国の認証に準拠したKvaser Air Bridge Light HS M12 (FCC)と、欧州連合で承認された Kvaser Air Bridge Light HS M12 (01141-0) の2つのバージョンがあります。どちらも同じ機能を共有していますが、規制の違いにより無線送信方式が異なります。
| アンテナ出力電力 | 約最大18 dBm |
|---|---|
| アンテナタイプ | 内部アンテナ |
| CANビットレート | 自動ボーレート検出：1 Mbit/s、500 Kbit/s、250 Kbit/s、125 Kbit/s |
| CANチャンネル | 1 |
| CANトランシーバ | TJA1051T |
| ケース材質 | PC-ABS |

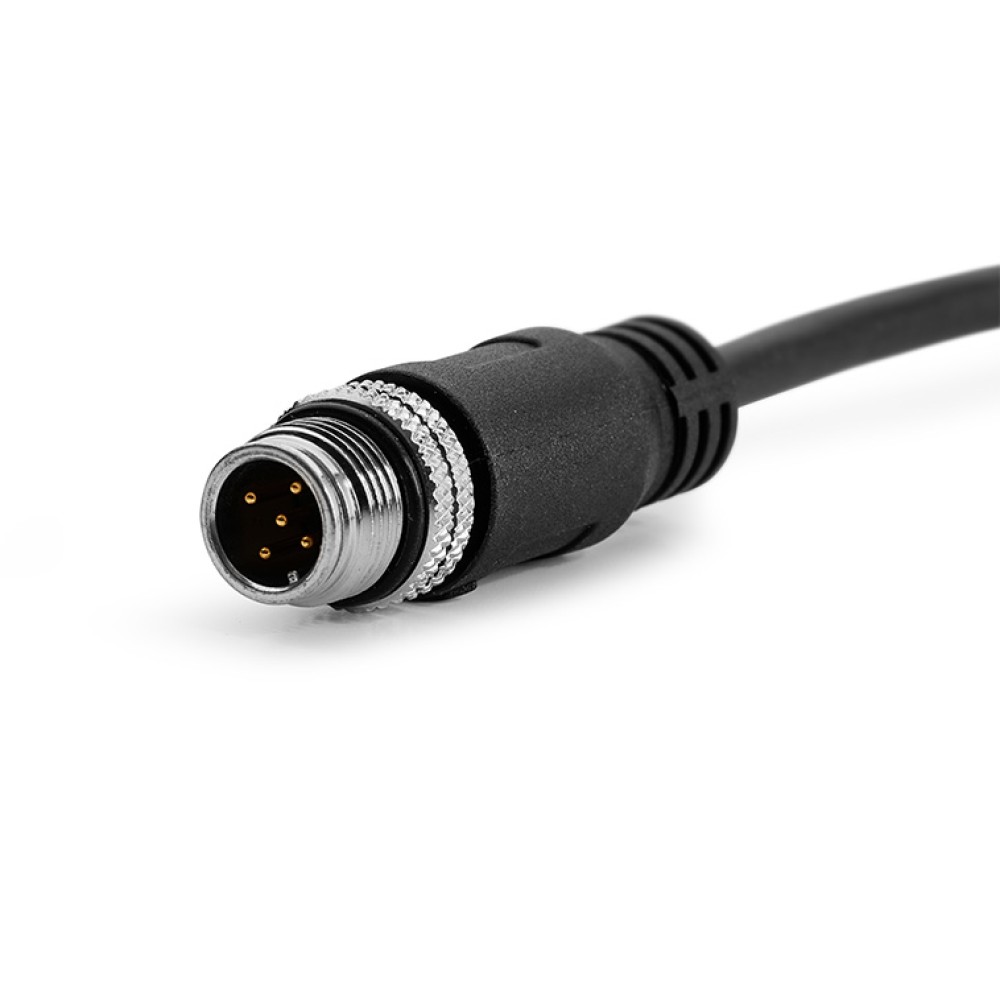

| コネクタ | M12 5pin |
| 消費電流 | 約2W |
| サイズ | 30 x 151 x 17 mm |
| 周波数範囲 | 2.405 GHz～2.477 GHz |
| IP保護等級（ハウジング） | IP65 |
| 動作温度範囲 | -40～+70℃ |
| パケットレーテンシー | 約4.8ms |
| 重量 | 200 g |
| ワイヤレス通信 | 2.4 GHz Gaussian Frequency-Shift Keying (GFSK) with Frequency Hopping Spread Spectrum (FHSS) modulation |
ソフトウェア
- ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser CANLIB SDKは、Kvaser CANインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basic、Pythonおよびプログラミング言語で書かれた完全なドキュメンテーションと多くのプログムサンプルを含みます。
- Kvaser CANハードウェアは、同じ共通のソフトウェアAPIを中心に構築されています。1つのデバイスタイプを使用して開発されたアプリケーションは、他のデバイスタイプで変更なしで実行できます。
保証
- 2年間の保証。 詳細については、一般的な条件とポリシーを参照してください。
サポート
- テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。
| 01141-0 Kvaser Air Bridge Light HS M12 | ワイヤレスCANブリッジ |
|---|
