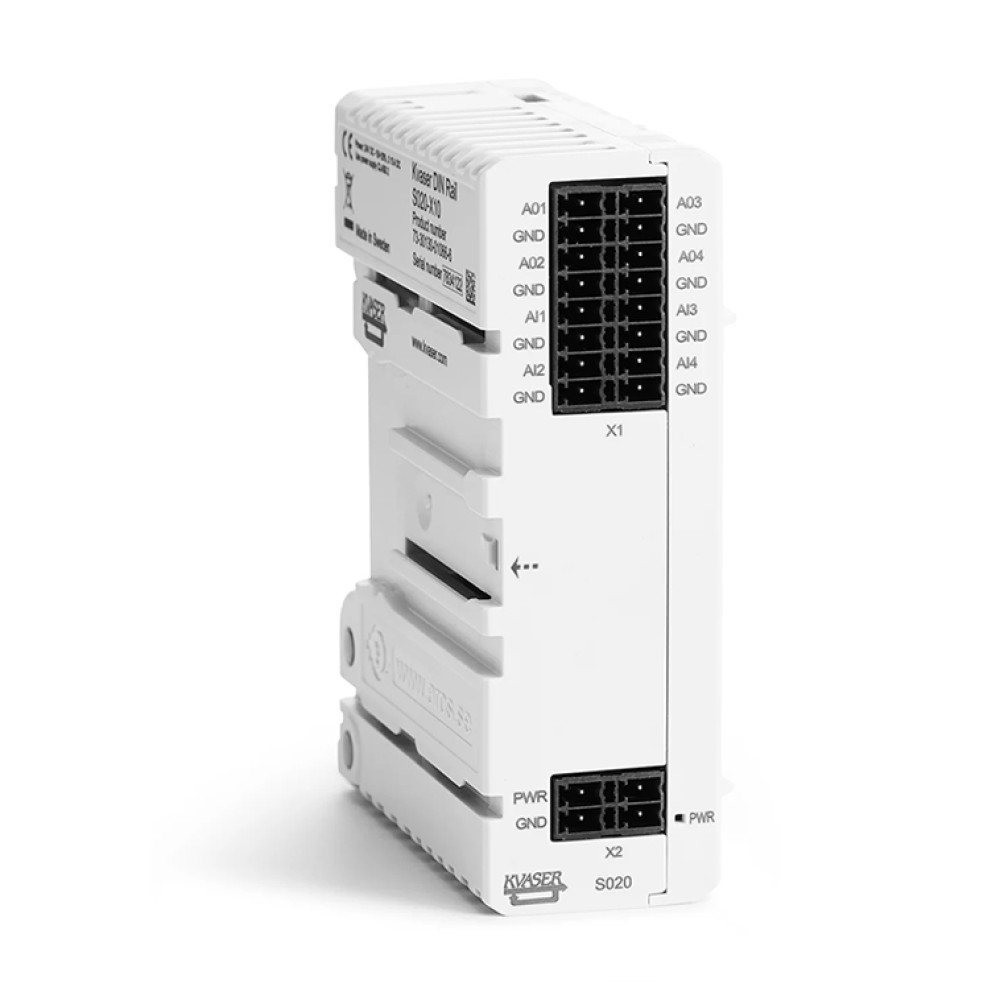

01066-6 Kvaser DIN Rail S020-X10 Analog add-on

Kvaser DIN Rail SE400S-X10用 Add-onモジュール,4アナログ入力および4アナログ出力をサポート

主な製品特長

  • Kvaser DIN Rail SE400S-X10 を介してコントロール可能な4アナログ入力と4アナログ出力をサポート
  • IP20保護等級、熱、逆極性、サージ保護耐性

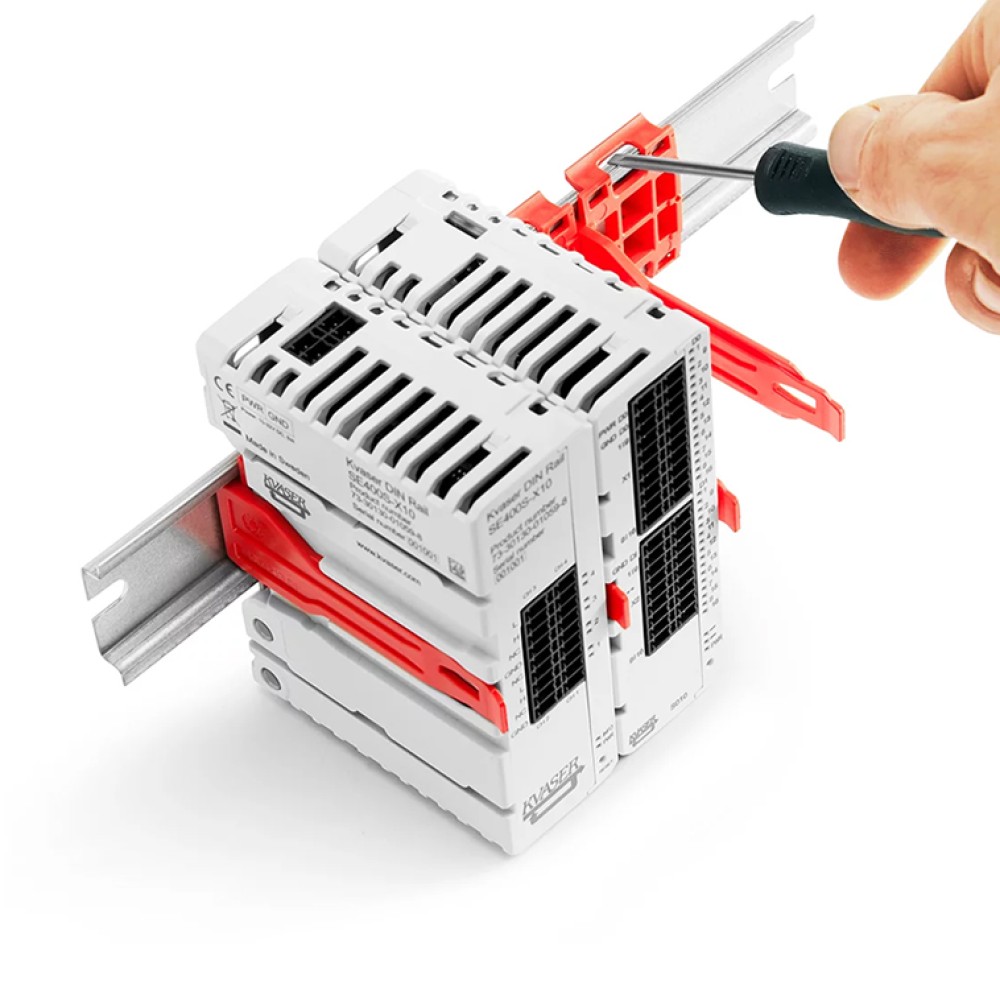

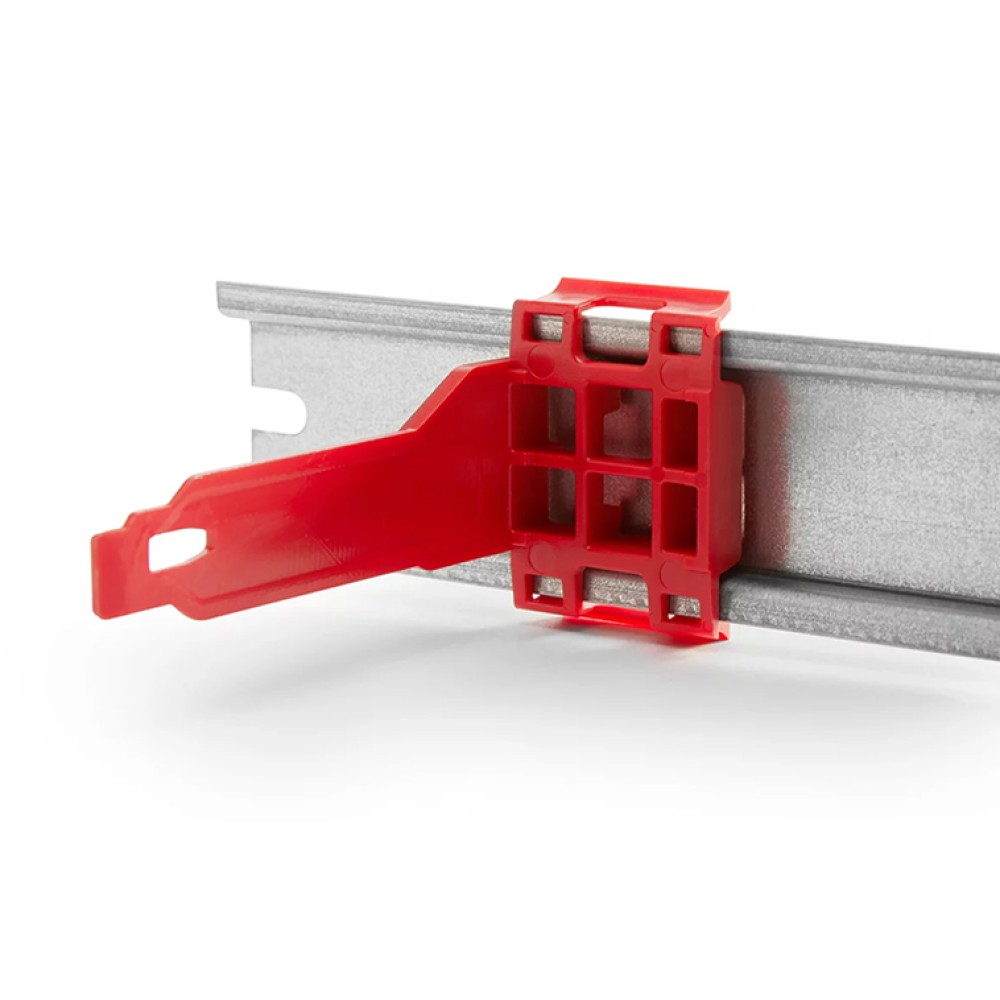

  • DINレールに容易にマウントできるスマートクリップシステム。 ツールを使う必要なし
  • Class 2/SELV電源が必要

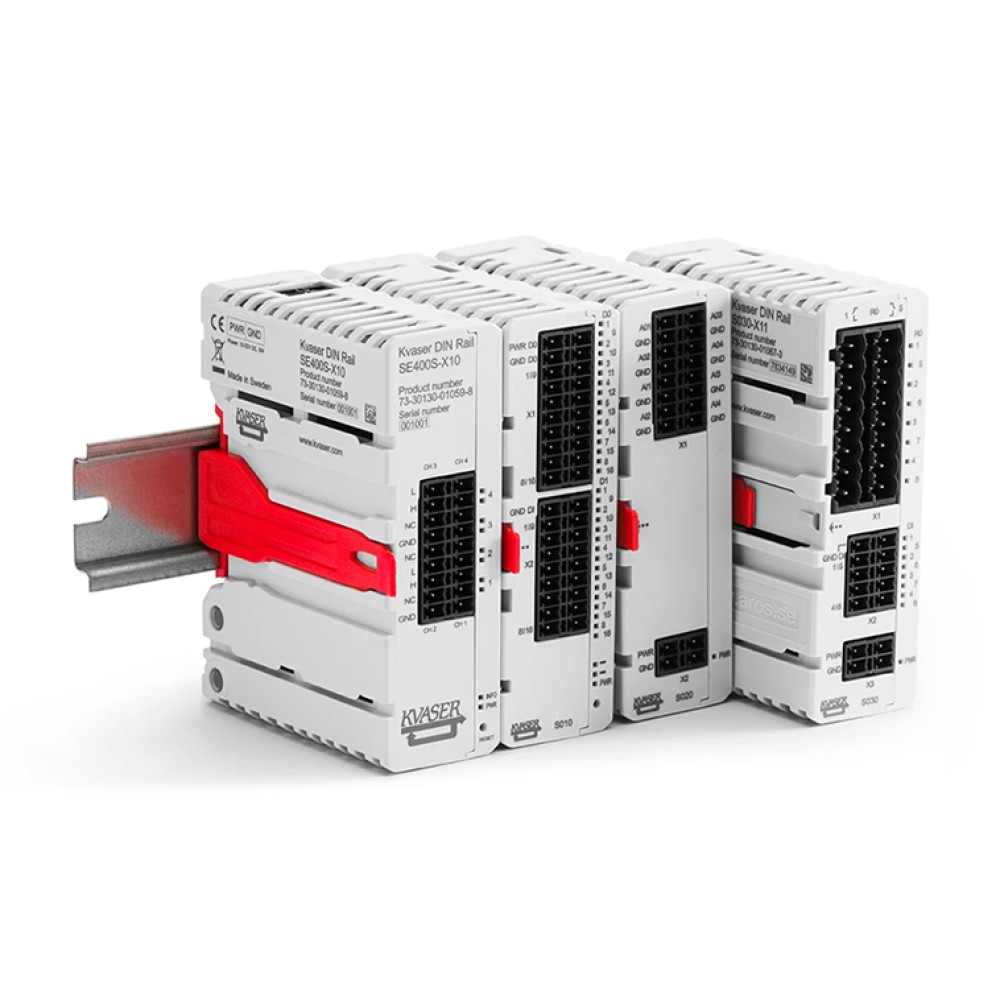

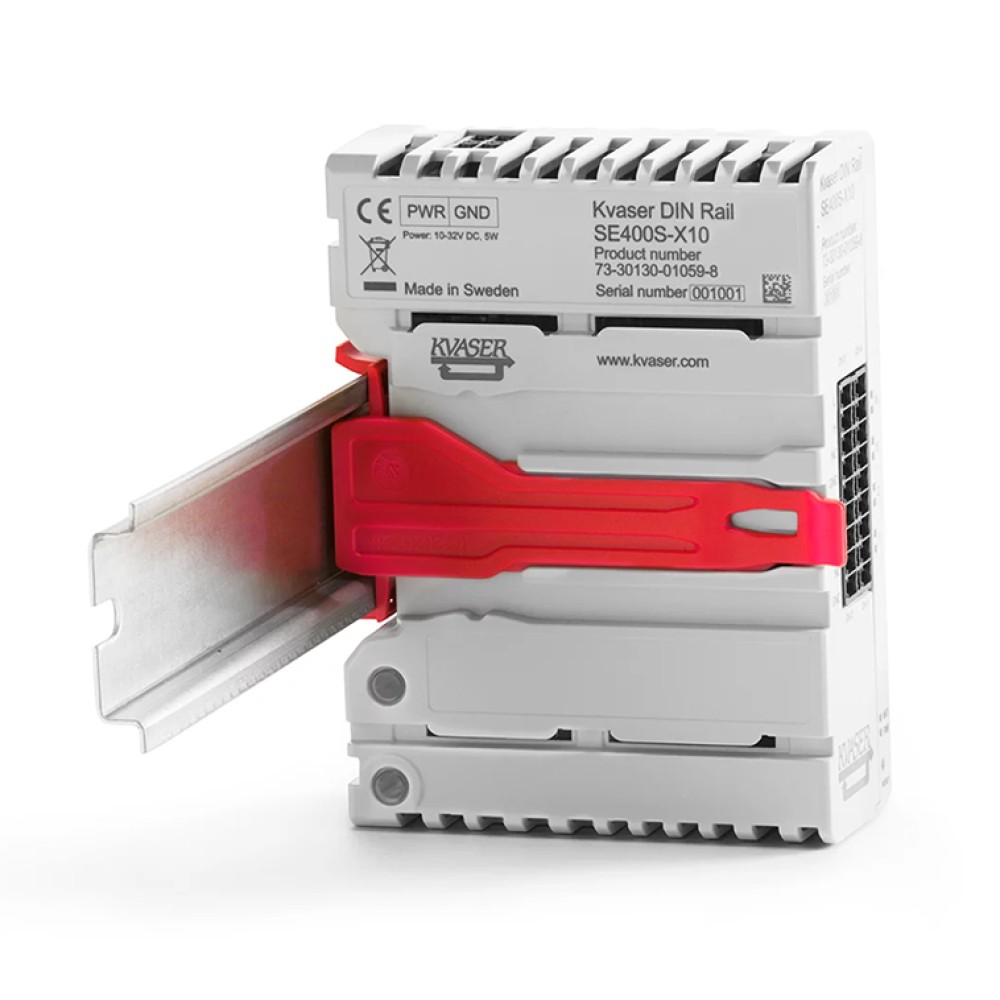

Add-onモジュールを使用するには、Kvaser DIN Rail SE400S-X10 が必要です。

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

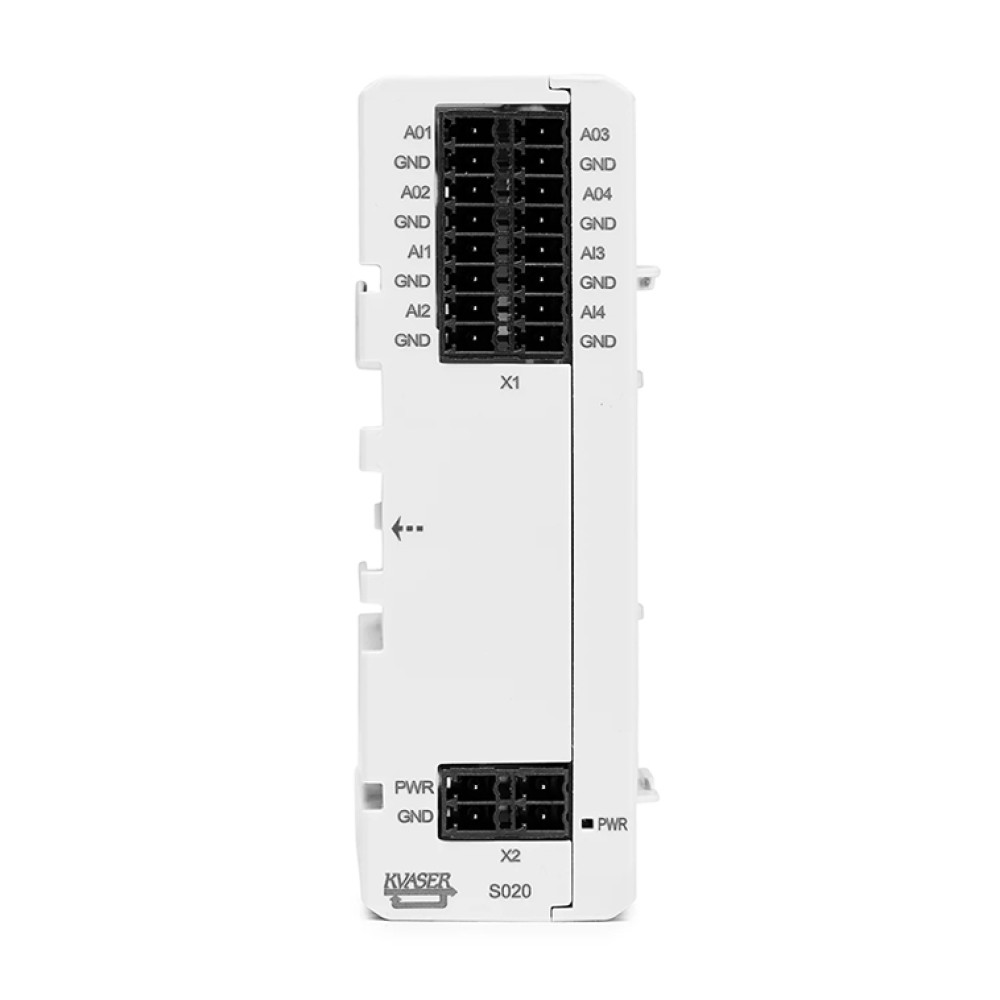

Kvaser DIN Rail S020-X10 Analogは、4アナログ入力および4アナログ出力をサポートするAdd-onモジュールです。Kvaser DIN Rail SE400S-X10ベースモジュールのオプションとして使用します。IP20保護等級のモジュールは、熱、逆極性保護、およびサージに対し電源を保護します。入力電圧範囲は固定 (0~10V)、分解能は12ビット。電源LEDはモジュールのステータスを表示します。

Add-onモジュールを使用するには、Kvaser DIN Rail SE400S-X10 が必要です。

電源電圧24VDC (-15%/+20%)
入力電流, 24V SYS-
入力電流, 24プロセス150mA
プラグイン電流< 2A@1ms
サージ保護電源Yes
逆極性保護Yes
消費電力 (一般)2.1W
消費電力 (最大)3.0W
伝送媒体内部オプティカルシリアルインターフェース
データ伝送レート1.5 Mbit/s
UDP msg to Output2ms
Inut to UDP伝送2ms
シングルモジュールサイズ(W×D×H)33.3×75×101 mm
重量95g
インストレーション位置バリアブル
保護等級IP20

保証

  • 2年間。詳細については、Kvaserの一般的な条件とポリシー を参照してください。

サポート

01066-6 Kvaser DIN Rail S020-X10 Analog add-onKvaser DIN Rail SE400S-X10用 Add-onモジュール
4アナログ入力および4アナログ出力をサポート

KvaserCANハードウェアを使用するには何が必要ですか?

Kvaser


標準のKvaser Windowsドライバをインストールする必要があります。以下のメーカWebsiteから入手いただけます。 https://www.kvaser.com/download/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Linuxドライバはありますか?

Kvaser


ございます。詳細は、Kvaser Linux Driver SDKの構築とインストールのビデオをご覧ください。 https://www.kvaser.com/linux-drivers-and-sdk-2/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaserの製品タイトルにある“HS”、“LS“、”SWC“の意味とは何ですか?

Kvaser


HSは“High Speed”CAN、LSは“Low Speed”CAN、SWCは“Single Wire Channel”CANの略です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

自動送信(Auto Transmit)とはどのような機能ですか?

Kvaser


自動送信とは、ユニットにメッセージを入れておくと、定期的または受信したメッセージに応じて、Kvaserハードウェアがメッセージの送信を処理する機能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaser製品のクイックスタートガイド(ビデオ)はありますか?

Kvaser


ございます。以下をご参照ください。 https://www.kvaser.com/videos/quick-start-guide-for-all-kvaser-products/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ガルバニックアイソレーションとは何ですか?なぜ、それを必要とするのですか?

Kvaser


ガルバニック絶縁(Isolation)には、グランドループを防止するためにインダクティブ(磁気結合、誘導性)およびフォトカプラを使用した光学絶縁、キャパシティブ(容量性)があります。信号アース線は、多くの場合、CANbus上のノード間のグランド差のビルドアップを防ぐために接続されます。ノードが同じ電源に接続されている場合、CANインターフェースでこの種の分離が必要になります。
