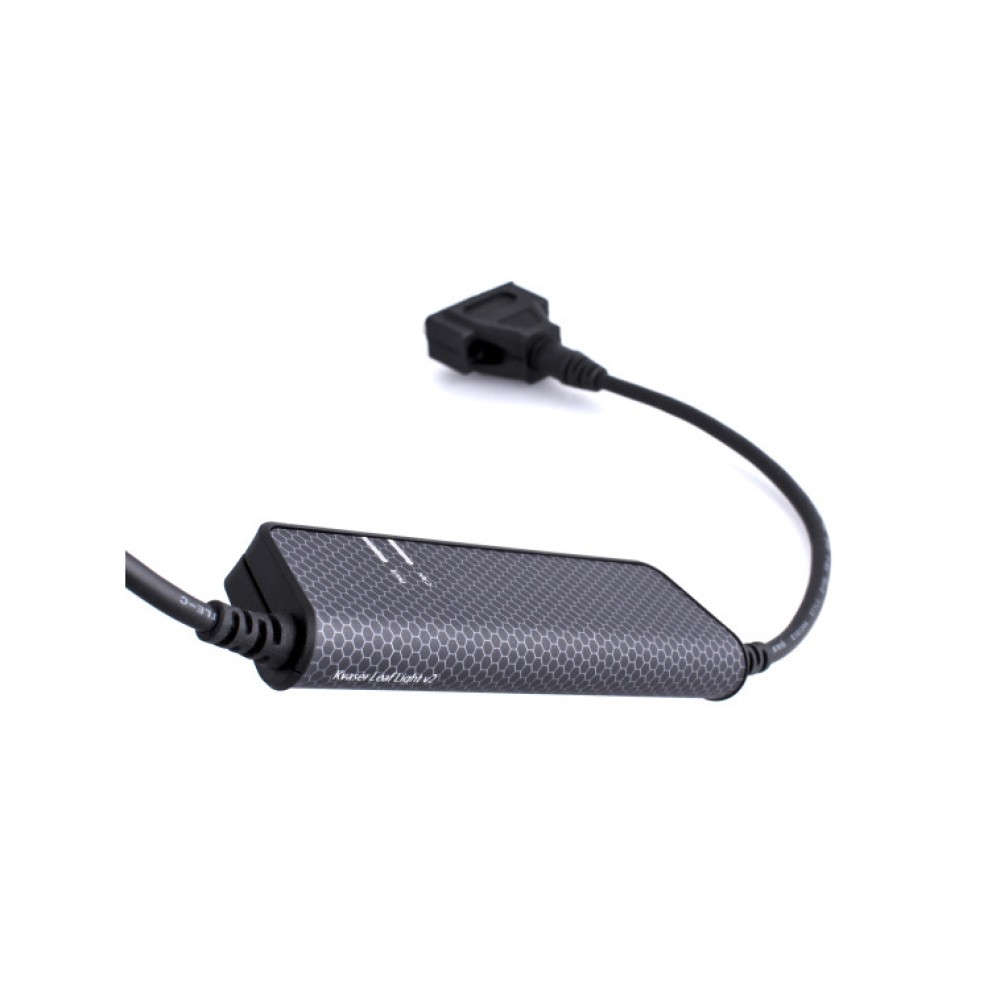

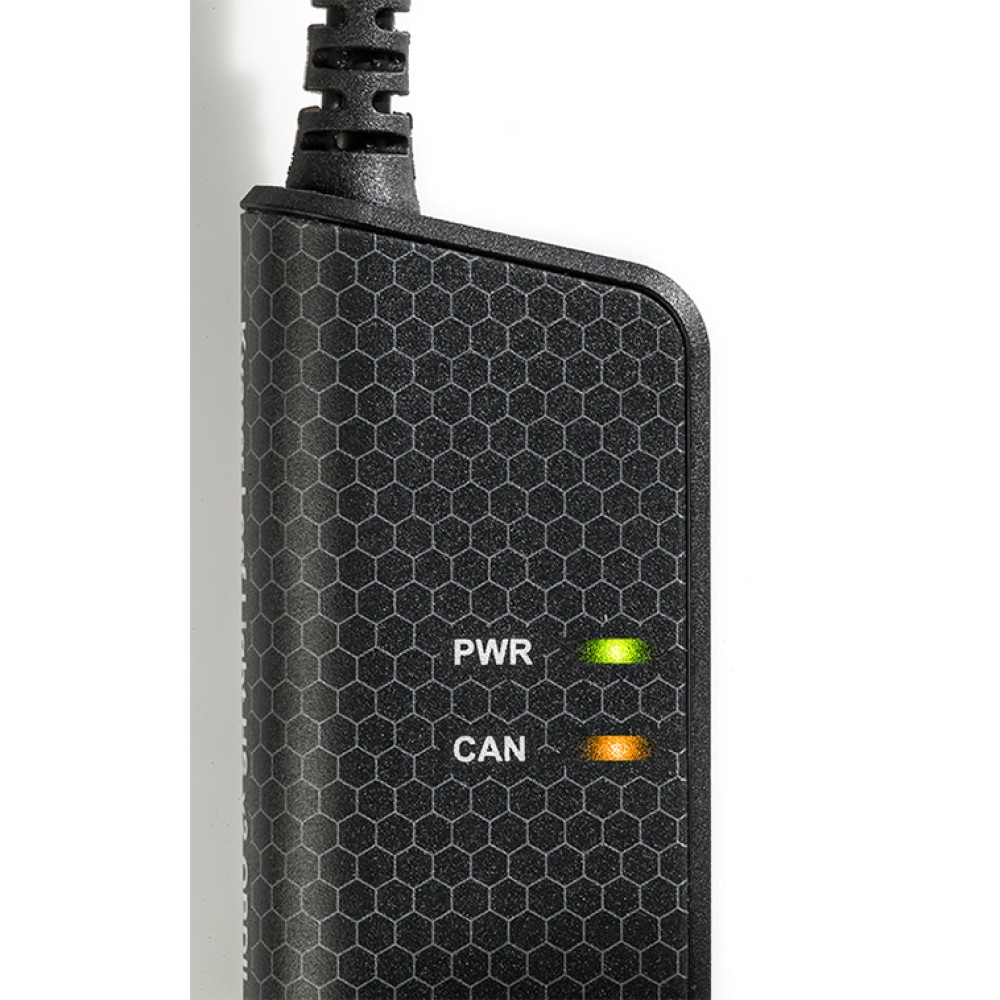

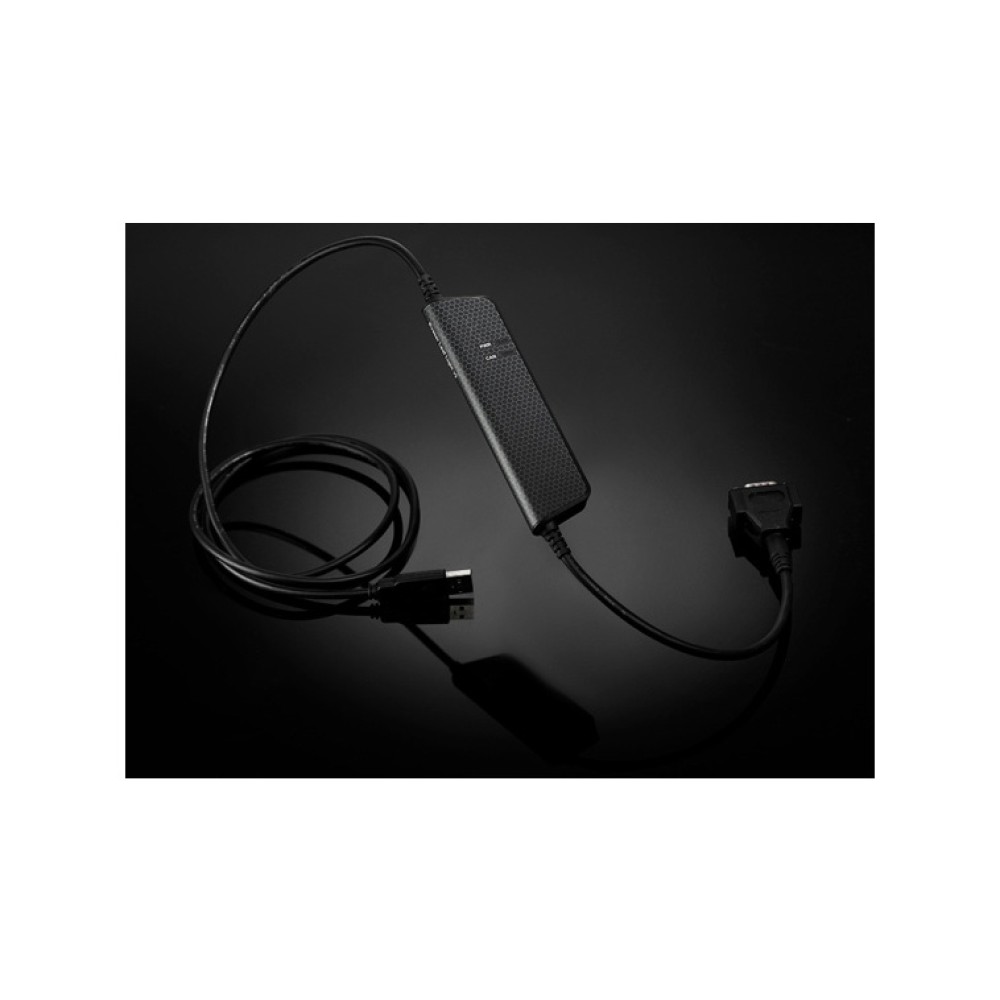

00685-0 Kvaser Leaf Light HS v2

シングルチャネルUSB-CAN PCインターフェイス

主な製品特長

  • Kvaser Leaf Light HS v2は、CAN bus上の標準 および 拡張CANメッセージの損出のない送受信を提供するCANのためのハイスピードUSBインターフェースを提供
  • 毎秒8000メッセージ、各タイムスタンプは100μ秒の精度
  • 11ビット (CAN 2.0A) および 29ビット (CAN 2.0B active) の両方の識別子をサポート
  • 最大1 Mbit/sのハイスピードCANコネクション (ISO 11898-2準拠)
  • 高価であるためガルバニック絶縁が採用されていなかったKvaserの初期のLeaf Lightに対し、現在のLeaf Light v2は、標準でサポートしているので電力サージや電気ショックに対する保護を強化
  • 低消費電流 (70 mA) によりNotePCの電力消費を削減可能
  • ローカルバッファリングと前処理によりパフォーマンスが向上し、PCの時間重視のタスクが削減可能

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

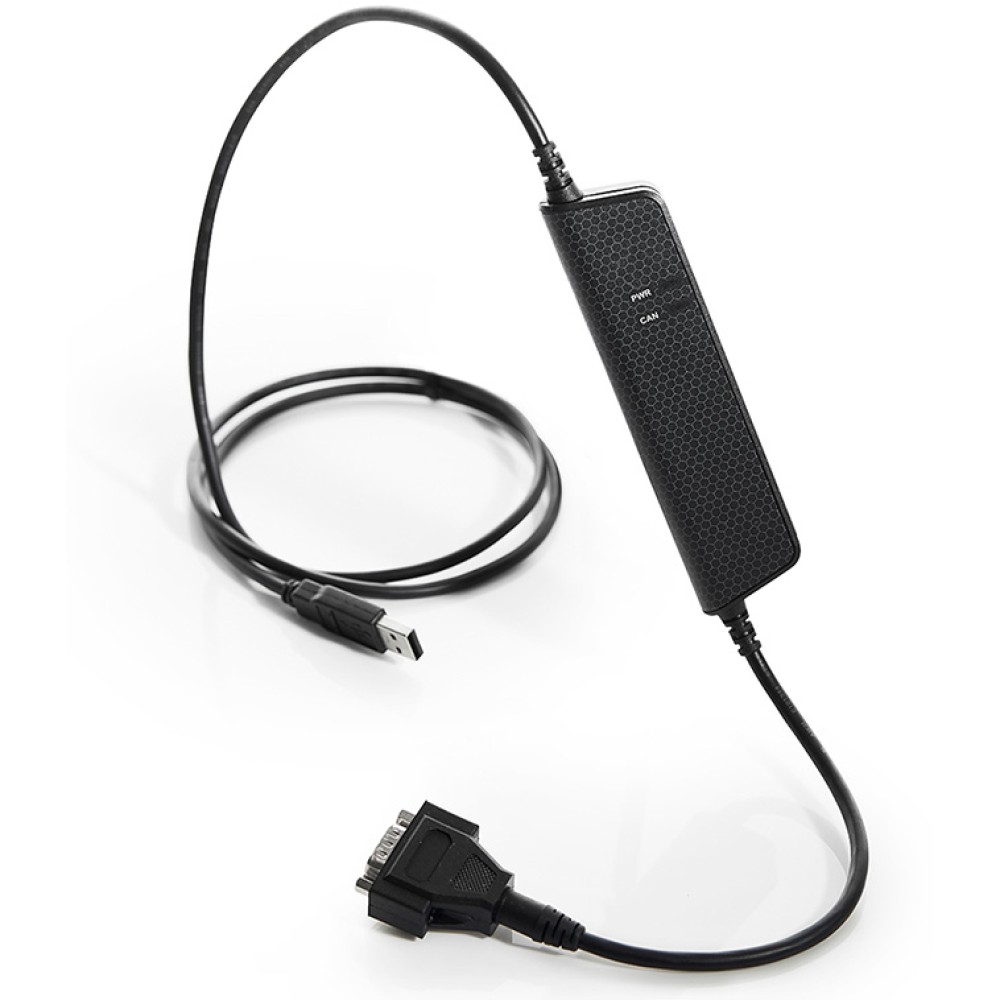

Kvaser Leaf Light HS v2は、コンピュータをCAN busネットワークに接続する最も簡単で低コストの方法の1つを提供します。Leaf Light HS v2は、USB 2.0準拠コネクタとD-SUB-9コネクタを備え、洗練された人間工学に基づいて設計された筐体により日常の使用に耐える堅牢性とスペースに制約のあるアプリケーションで使用することができる十分な柔軟性を備えています。標準としてガルバニック絶縁をサポートしています。

KvaserのLeaf Lightシリーズは、CAN世界の主力製品と言えます。Kvaser Leaf Light HS v2は、CANのためのハイスピードUSBのサポート、低コストでハイパフォーマンスな機能を提供します。CAN bus上の標準および拡張CANメッセージの損出のない送受信が100μ秒のタイムスタンプ精度で実行されます。

ビットレート40~1000 kbps
カテゴリインターフェース,PCインターフェース
認証CE, RoHS
チャネル1

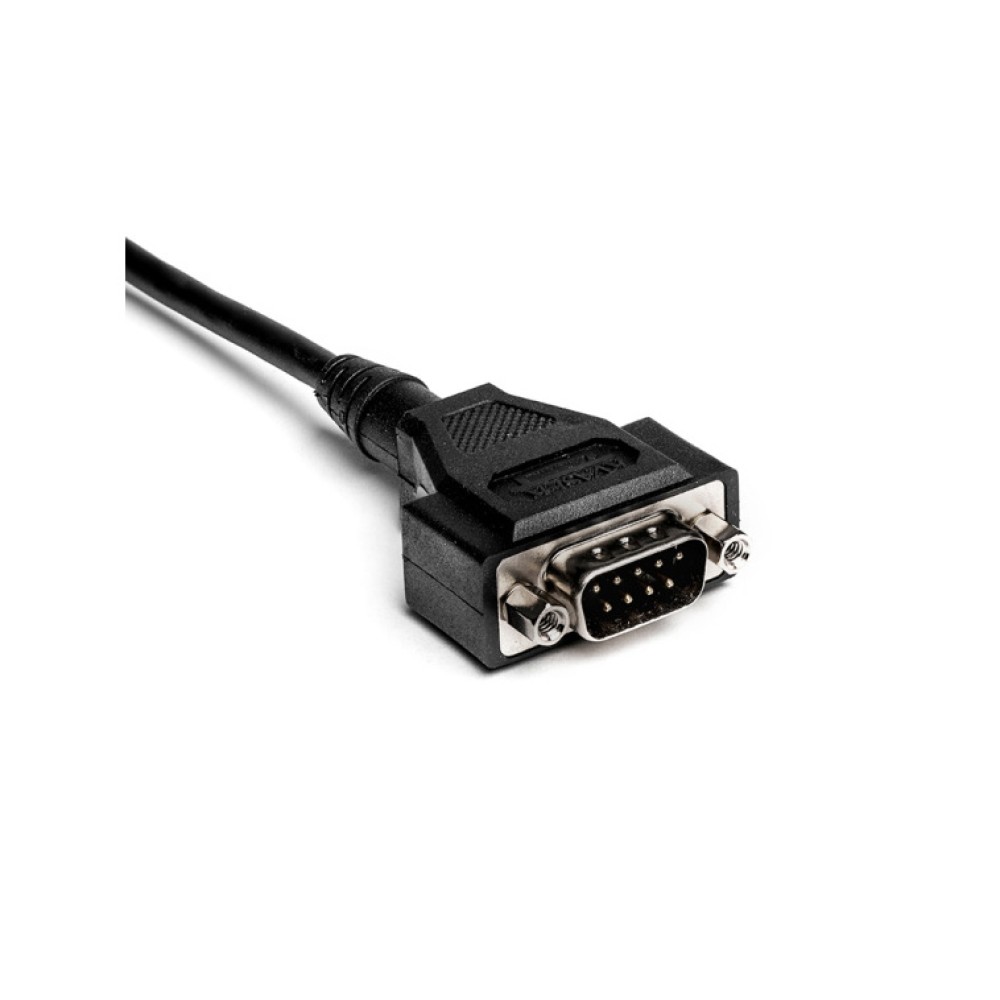

コネクタDSUB-9
消費電流90mA
エラーカウント読取No
エラーフレーム生成No
ガルバニック絶縁Yes
高さ17mm
長さ165mm
インターフェースUSB
材質PA66
メッセージ受信/秒8000 mps
メッセージ送信/秒8000 mps
OSWin XP, Linux, Win 7, Win Vista, Win 10, Win 8
サイレントモードNo
サウンドNo
動作温度範囲-20~70℃
タイムスタンプ R(M)100µs
重量110g

保証

  • 2年間。詳細については、Kvaserの一般的な条件とポリシーを参照してください。

サポート

ソフトウェア

  • ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
  • Kvaser CANLIB SDKは、Kvaser CANおよびLINインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basicプログラミング言語で書かれた完全なドキュメンテーションと多くのプログラムサンプルが含まれています。
  • すべての Kvaser CAN インターフェースボードは、共通のソフトウェア APIを共有しています。1つのインターフェースタイプのために書かれたプログラムは、他のインターフェースタイプを変更せずに実行可能!
  • J2534 アプリケーションプログラミングインターフェース使用可能
  • RP1210Aアプリケーションプログラミングインターフェース利用可能
  • Windows HTML HelpとAdobe Acrobatフォーマットのon-lineドキュメンテーション
00685-0 Kvaser Leaf Light HS v2シングルチャネルUSB-CAN PCインターフェイス

KvaserCANハードウェアを使用するには何が必要ですか?

Kvaser


標準のKvaser Windowsドライバをインストールする必要があります。以下のメーカWebsiteから入手いただけます。 https://www.kvaser.com/download/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Linuxドライバはありますか?

Kvaser


ございます。詳細は、Kvaser Linux Driver SDKの構築とインストールのビデオをご覧ください。 https://www.kvaser.com/linux-drivers-and-sdk-2/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaserの製品タイトルにある“HS”、“LS“、”SWC“の意味とは何ですか?

Kvaser


HSは“High Speed”CAN、LSは“Low Speed”CAN、SWCは“Single Wire Channel”CANの略です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

自動送信(Auto Transmit)とはどのような機能ですか?

Kvaser


自動送信とは、ユニットにメッセージを入れておくと、定期的または受信したメッセージに応じて、Kvaserハードウェアがメッセージの送信を処理する機能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaser製品のクイックスタートガイド(ビデオ)はありますか?

Kvaser


ございます。以下をご参照ください。 https://www.kvaser.com/videos/quick-start-guide-for-all-kvaser-products/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ガルバニックアイソレーションとは何ですか?なぜ、それを必要とするのですか?

Kvaser


ガルバニック絶縁(Isolation)には、グランドループを防止するためにインダクティブ(磁気結合、誘導性)およびフォトカプラを使用した光学絶縁、キャパシティブ(容量性)があります。信号アース線は、多くの場合、CANbus上のノード間のグランド差のビルドアップを防ぐために接続されます。ノードが同じ電源に接続されている場合、CANインターフェースでこの種の分離が必要になります。
