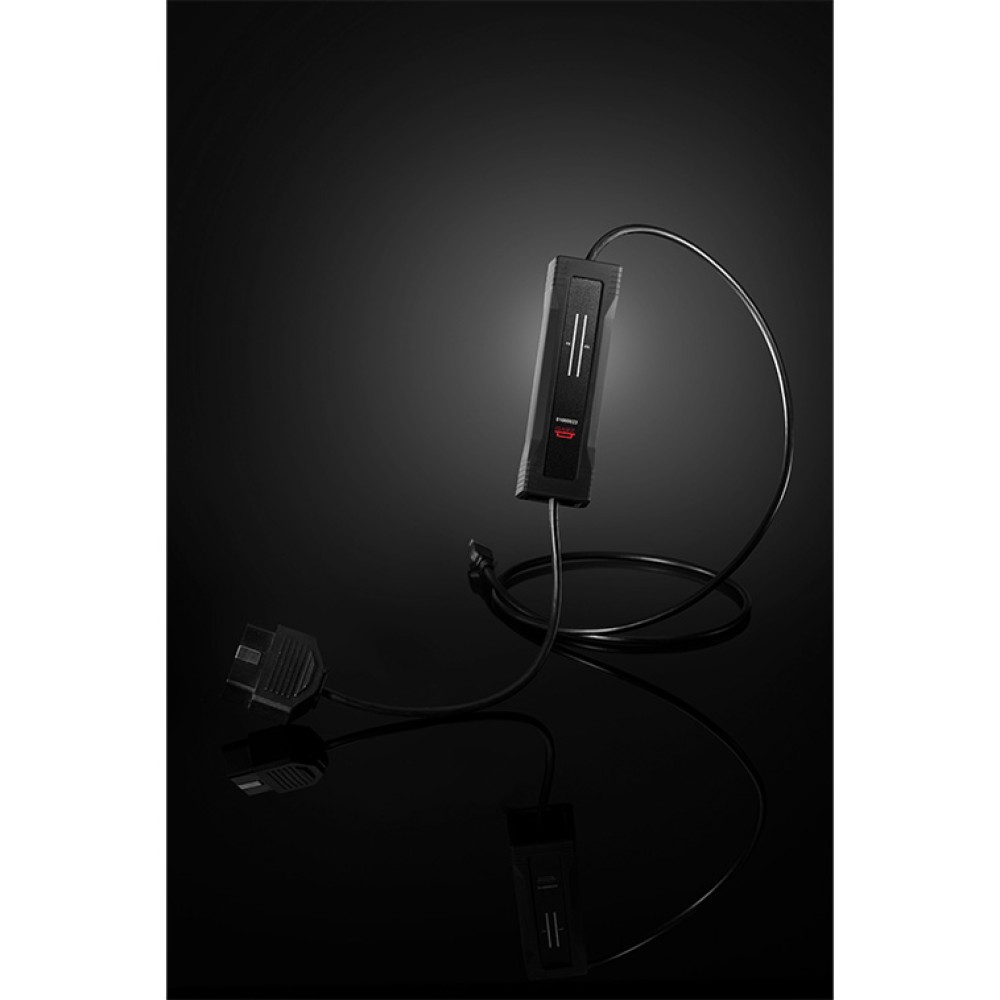

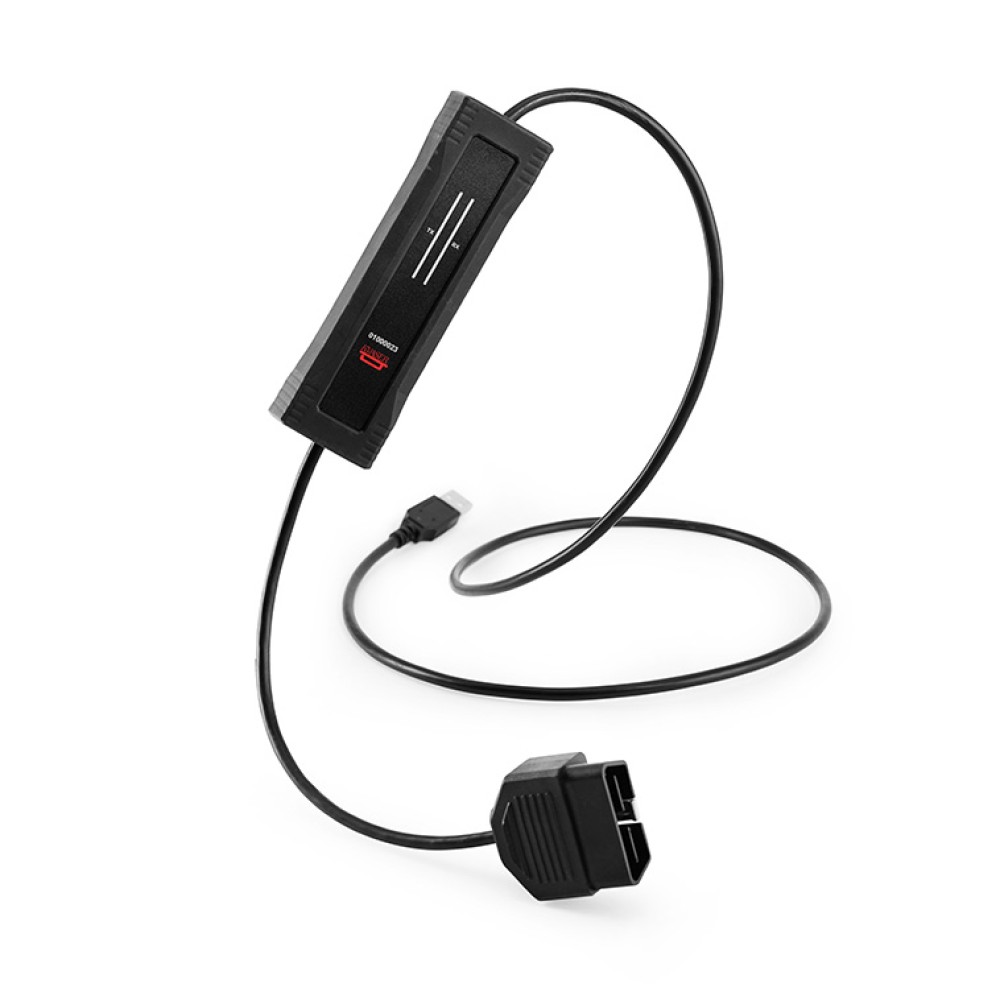

01271-4 Kvaser U100P-X3
シングルチャネル OBD-IIコネクター CAN/CAN FD - USBインターフェース
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- USB CANインターフェース
- USBコネクタから電源供給
- 最大8Mbit/sのCAN FDをサポート (正しい物理層の実装時)
- 11ビット (CAN 2.0A) および 29ビット (CAN 2.0Bアクティブ) の両方の識別子をサポート
- TPEでオーバーモールドされた軽量のガラス繊維強化ポリアミドハウジング
- 直感的なLED UI
- 強化されたガルバニックアイソレーション、5000 VAC rmsを60秒間印加して設計を検証
- 産業用グレードの温度範囲、-40～+85℃
- 20,000 msec/s、それぞれ100μsの分解能でタイムスタンプを保存可能
- Kvaser CANlibを備えた他のKvaser CANハードウェア用に作成されたアプリケーションと完全に互換
- SocketCANをサポート
- J1939、CANopen、NMEA 2000® および DeviceNetとの完全な互換性
- IP67保護等級のハウジング
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

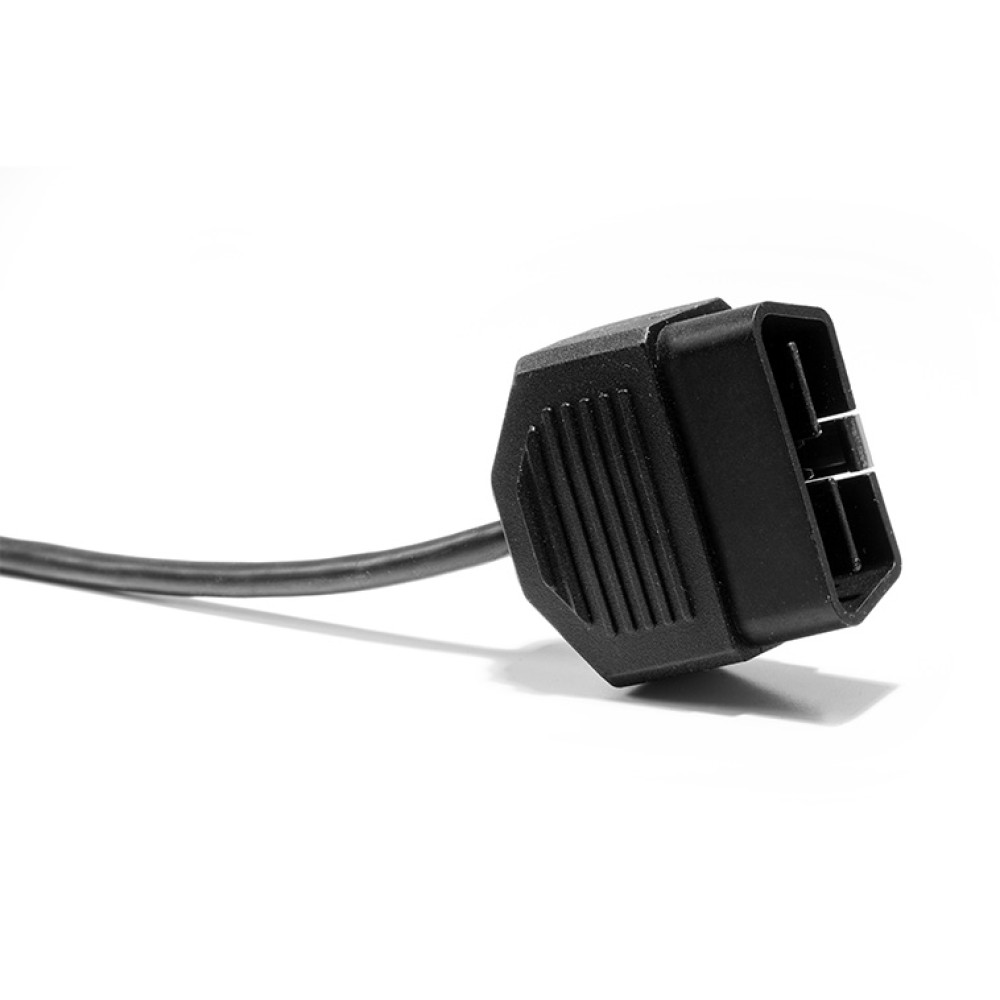

Kvaser U100-X3 (16-pin OBDIIプラグコネクタ) は、強化されたガルバニックアイソレーションをサポートするコンパクトで堅牢なシングルチャンネルCAN/CAN FD-USBインターフェースで進化する自動車開発市場のニーズに的確に対応します。 J1939、CANopen、NMEA 2000®およびDeviceNetとの完全な互換性を備えて海洋、産業、大型車両、重工業などの過酷なアプリケーションにも適したインターフェースです。
| CANビットレート | 10-1000 kbps |
|---|---|
| CAN FDビットレート | 最大 8 Mbit/s |
| カテゴリ | ケーブル, インターフェース, ハードウェア, CAN |
| 認証 | CE, RoHS |
| CANチャネル | 1 |
| コネクタ | OBD-II /J1962 |
| 消費電流 | 約 90 mA |
| エラーカウント読取 | No |
| エラーフレーム生成 | No |
| ガルバニックアイソレーション | Yes 強化されたガルバニックアイソレーション､5000 VAC rmsを60秒間印加して設計を検証 |
| サイズ | 38 × 128 × 26 mm |
| インターフェース | USB |
| 材質 | 2K,TPEでオーバーモールドされた軽量のガラス繊維強化ポリアミドハウジング |
| メッセージ受信/秒 | 20000 mps |
| メッセージ送信/秒 | 20000 mps |
| OS | Linux, Win 7, Win 10, Win 8 |
| サイレントモード | No |
| サウンド | No |
| 動作温度範囲 | -40 ～ +85℃ |
| タイムスタンプ分解能 (μs) | 100 μs |
| 重量 | 167 g |
| IP保護等級 | IP67 |
保証
- 2年間の保証。 詳細については、一般的な条件とポリシーを参照してください
サポート
- テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。
ソフトウェア
- ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser CANLIB SDKは、KvaserCANインターフェース用のソフトウェアを開発するために必要なすべてを含む無料のリソースでC、C ++、C＃、Delphi、およびVisualBasicで記述された完全なドキュメントと多くのプログラムサンプルが含まれています。
- すべてのKvaserCANインターフェースボードは、共通のソフトウェアAPIを共有しています。1つのインターフェイスタイプ用に作成されたプログラムは、他のインターフェイスタイプを変更せずに実行されます。
- J2534アプリケーションプログラミングインターフェイスが利用可能
- RP1210Aアプリケーションプログラミングインターフェイスが利用可能
- Windows HTMLヘルプおよびAdobe Acrobat形式のオンラインドキュメント
| 01271-4 Kvaser U100P-X3 | CAN/CAN-FD to USB インターフェース/16-pin OBDIIプラグコネクタ |
|---|
