VIVOTEK

MD8563-DEH

鉄道規格EN50155準拠 コンパクト車両用ドームネットワークカメラ

販売終了

本製品は 販売を終了いたしました。

主な製品特長


  • 30 fps @ 1280 x 960
  • WDR Proによりハイコントラスト環境で比類のない可視性を実現
  • 光の変化にすばやく適応する高速AE(Automatic Exposure)
  • 帯域幅効率を最適化するSmart Stream II
  • 耐候性IP67保護等級、バンダルプルーフIK10ハウジング
  • DC電源サポート
  • オンボードストレージのためのビルトインMicroSD/SDHC/SDXCカードスロット
  • プロフェッショナルなモバイル監視のための鉄道EN50155 TX準拠
  • 極端な気象状況に対応する-40℃〜70℃のワイド温度範囲
  • 廊下や通路でのビデオローテーションによる広いバーチカルカバレッジをカバー

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番


VIVOTEKのMD8563-DEHは、バス、電車、その他の乗り物などの交通輸送アプリケーションを対象としたコンパクトな2メガピクセルネットワークカメラです。鉄道EN50155 TX準拠およびIP67保護等級の設計により車両の走行中にカメラは衝撃、振動、湿度、埃、および温度変動に耐えることができるので安定した信頼性の高いビデオを提供します。更に、破壊行為に対しIK10定格のメタルハウジングは、破壊行為から効果的かつ堅牢な保護を提供します。高解像度の画像と保護ハウジングの組み合わせたMD8563-DEHは、乗客の安全性を最大限に高め、モバイル監視を最適化するために必要なパワーフルで堅牢な信頼性を実現します。

ワイドダイナミックレンジテクノロジーのWDR Proを搭載しているため極端に暗いまたは明るいハイコントラスの環境でのビジビリティが向上します。低照度条件下でのクリアで洗練されたビデオキャプチャおよびセンサーノイズから帯域幅を削減することを可能にする3Dノイズリダクションテクノロジーと組み合わせたMD8563-DEHによりユーザは、非常に明るいおよび暗い環境で高レベルの画像を詳細に識別できます。

VIVOTEKのSmart Stream IIテクノロジーを採用したMD8563シリーズは、高水準の画質を維持しながら帯域幅とストレージの消費量を最大50%*削減できます。MD8563-DEHは、PoE(Power-over-Ethernet)とDC電源の2つの電源入力オプションもあり、ユーザにインストレーションの柔軟性を提供します。ローカルストレージとデータの冗長性を容易にするためにMD8563-DEHにはローカルレコーディングのためのMicroSD/SDHC/SDXCカードスロットが装備されています。また、このコンパクトカメラの柔軟性をさらに高めるために廊下や通路では、ビデオ回転機能により詳細に広いバーチカルカバレッジを提供することができます。

* 監視対象シーンにより変わります

動画製品紹介

D8563-EH 動画製品紹介

MD8563-EHの製品詳細を動画にて紹介しています。
製品導入の参考にご利用下さい。

MA9321-EHTV 動画製品紹介

Trend Microサイバーセキュリティとの提携

VIVOTEKは、世界的に有名なサイバーセキュリティ会社のTrend Microと提携した世界初のネットワーク監視ソリューションメーカです。VIVOTEKは、Trend Microの侵入防止ソフトウェアを装備したネットワークカメラを介して高いセキュリティと堅牢なネットワーク監視を提供することで生命とデータを保護します。


システム情報
モデルMD 8563-DEH(2.8 mm):f = 2.8 mm、DC
MD 8563-DEH(3.6 mm):f = 3.6 mm、DC
CPUマルチメディアSoC(System-on-Chip)
フラッシュ128MB
RAM256MB
カメラの特徴
イメージセンサ1/2.7" progressive scan CMOS
最大解像度1920x1080 (2MP)
レンズタイプ固定焦点
焦点距離MD 8563-DEH(2.8 mm):f = 2.8 mm
MD 8563-DEH(3.6 mm):f = 3.6 mm
絞りMD8563-DEH(2.8mm):F1.8
MD8563-DEH(3.6mm):F2.0
オートiris固定iris
視野MD8563-DEH(2.8mm):114°(水平)65°(垂直)119°(対角線)
MD8563-DEH(3.6mm):96°(水平)53°(垂直)115°(対角線)
シャッタータイム1/5秒~1/32,000秒
WDRテクノロジーWDR Pro
昼/夜Yes
最小イルミネーションMD8563-DEH(2.8mm):0.21 Lux @ F1.8 (Color)
MD8563-DEH(3.6mm):0.23 Lux @ F2.0 (Color)
Panレンジ±5°
Tiltレンジ90°
Pan/Tilt/Zoom機能ePTZ: 48x デジタルズーム(4x on IEプラグイン、12x ビルトイン)
オンボードストレージスロットタイプ: MicroSD/SDHC/SDXC カードスロット (Max. SD card capacity: 256GB)シームレスレコーディング
ビデオ
ビデオ圧縮H.264, MJPEG
最大フレームレート30 fps @ 1920x1080
45 fps @ 1280x720
最大ストリーム4 同時ストリーム
S/N比MD8563-DEH(2.8mm): 55 dB
MD8563-DEH(3.6mm): 60 dB
ダイナミックレンジ100dB
ビデオストリーミング解像度、品質、ビットレートコントロール、Smart Stream II
画像セッティングタイムスタンプ、テキストオーバーレイ、フリップ&ミラー、設定可能なブライトネス/コントラスト/彩度/シャープネス、ホワイトバランス、露出コントロール、ゲイン、バックライト補正、プライバシーマスク、スケジュールされたプロファイル設定、3Dノイズリダクション、ビデオ回転、デフォグ
オーディオ
オーディオ機能双方向オーディオ(フルデュープレックス
オーディオ圧縮RG.711, G.726
オーディオインターフェースマイクビルトイン
外部ライン出力
有効距離5m
ネットワーク
ユーザ最大10クライアントのライブビュー
プロトコル802.1X, ARP, CIFS/SMB, CoS, DDNS, DHCP, DNS, FTP, HTTP, HTTPS, ICMP, IGMP, IPv4, IPv6, NTP, PPPoE, QoS, RTSP/RTP/RTCP, SMTP, SNMP, SSL, TCP/IP, TLS, UDP, UPnP
インターフェース10 Base-T/100 Base-TX イーサネット (M12,Female, 4pin D-coded))
ONVIFサポート、仕様の詳細:www.onvif.org
インテリジェントビデオ
ビデオモーションディテクションFive-window ビデオモーションディテクション
アラーム/イベント
アラームトリガーモーションディテクション、手動トリガ、デジタル入力、定期的トリガ、システム起動、レコーディング通知、カメラの改ざん検知、音声検知,SDカードライフ予期
アラームイベントデジタル出力、email、HTTP、FTP、NASサーバ、SDカード、プッシュ通知によるイベント通知、email、HTTP、FTP、NASサーバ、SDカードによるファイルアップロード
一般
コネクタM12:ネットワークコネクション
音声出力
DC電源入力
デジタル出力 1
デジタル入力 1
LEDインジケータシステム電源とステータスインジケータ
電源入力DC8~36V
電力消費量最大4.2W
サイズ129 (D) x 107 (W) x 54 (H) mm
重量455 g
ケースIP66, IK10
安全認証CE, LVD, FCC Class B, VCCI, C-Tick, UL, EN50155 TX, IEC60571, EN61373, EN50121-3-2, EN50121-4, E-Mark
動作温度スタート温度: -40˚C ~70˚C
動作温度: -40˚C ~ 70˚C
湿度90%
保証36カ月
システム要件
オペレーティングシステムMicrosoft Windows 8/7/10
Mac 10.12 (Chrome のみ)
WebブラウザChrome 58.0 以上
Internet Explorer 10/11
その他VLC: 1.1.11以上QuickTime: 7以上
同梱アクセサリ
その他クイックインスとレーションガイド、位置合わせ用ステッカー、スクリュードライバ、アクセサリバッグ

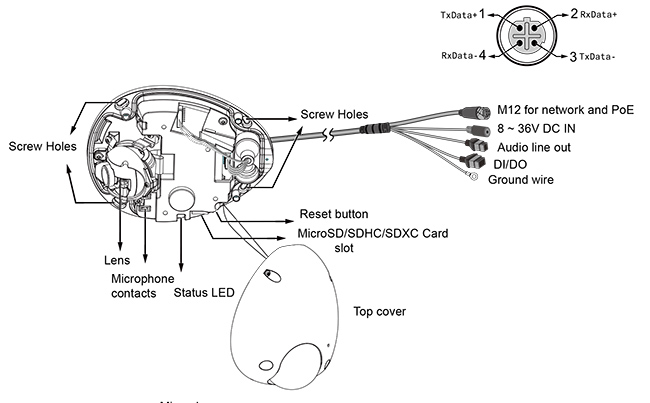

カメラ内部および接続図

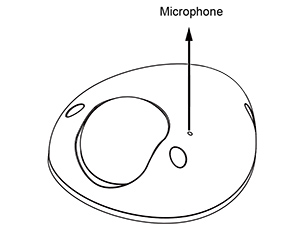

概観図

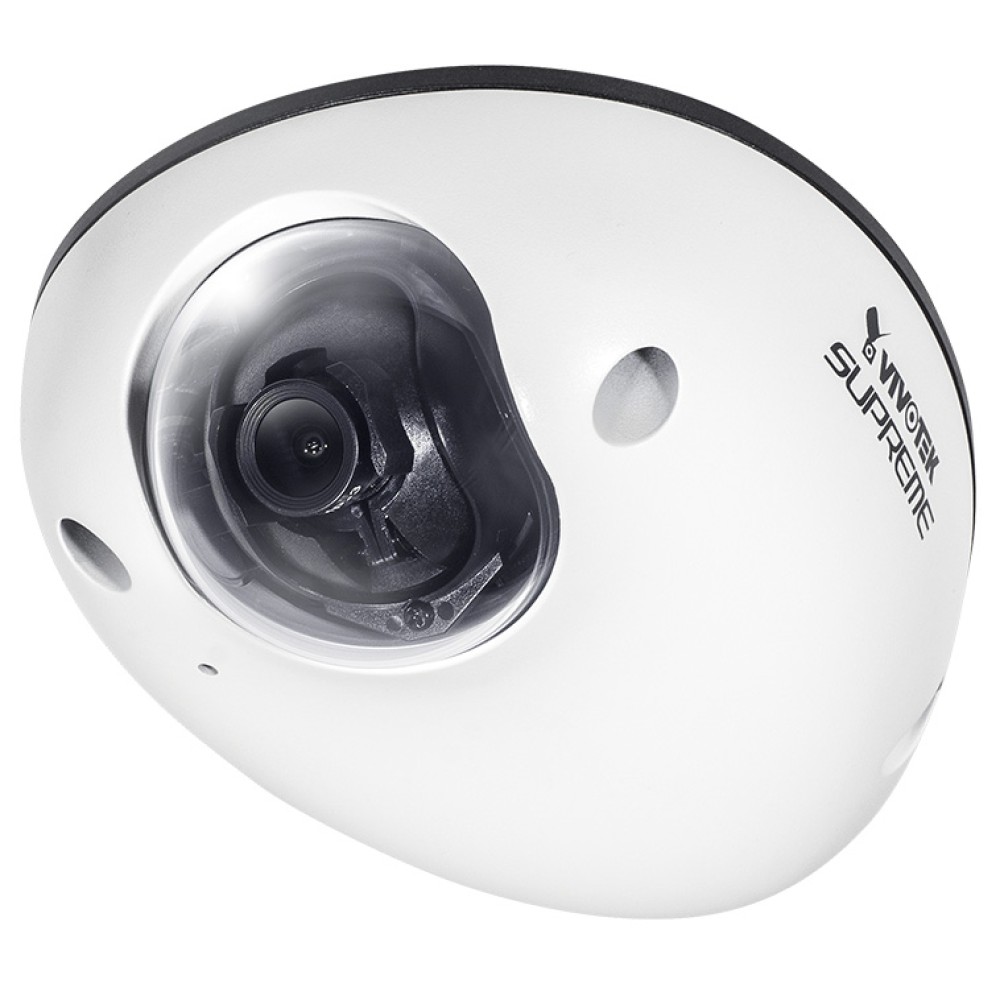

MD8563-DEH 鉄道規格EN50155準拠コンパクト車両用ドームネットワークカメラ
