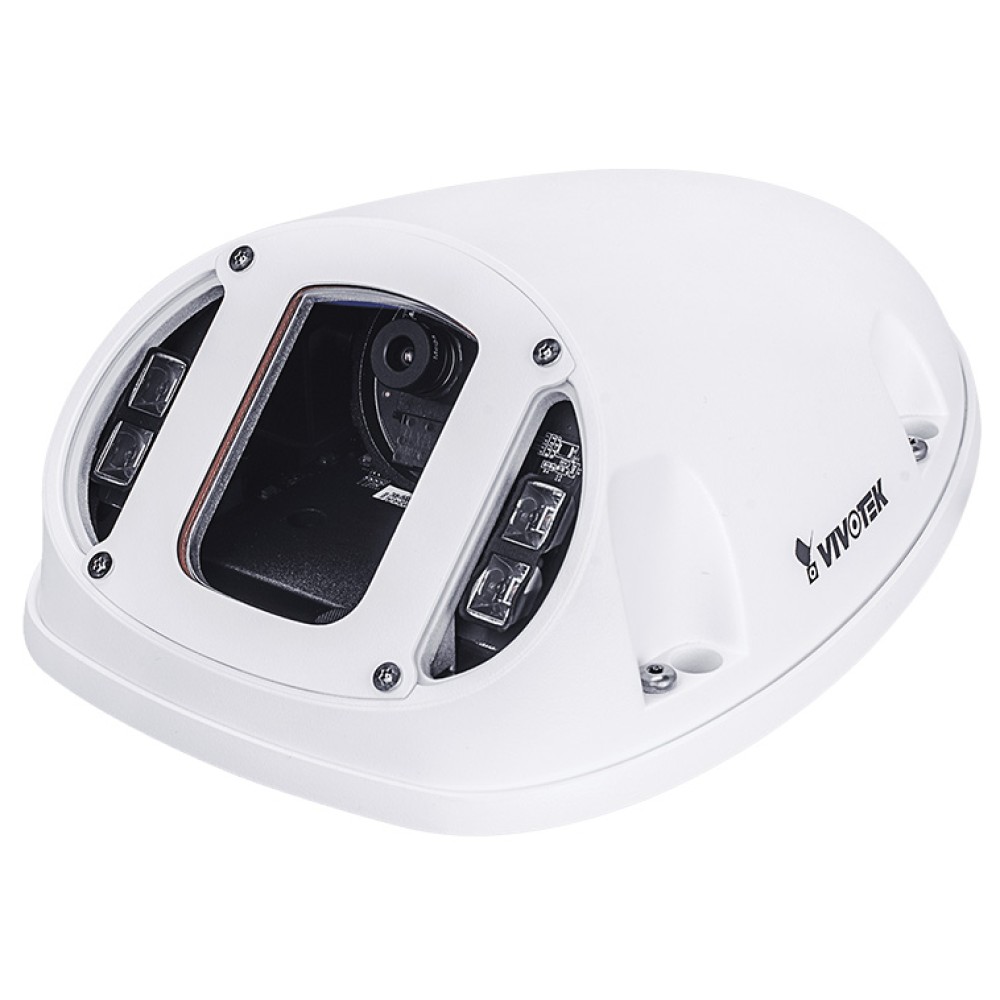

MD8564-EH

鉄道規格EN50155 TX準拠コンパクト車両外部用ドームネットワークカメラ

主な製品特長

30 fps ＠ 1920 × 1080
IRイルミネータビルトイン、有効距離30m
WDR Proによりハイコントラスト環境で比類のない可視性を実現
耐候性IP6K9K/IP68保護等級、バンダルプルーフIK10＋およびNEMA 4X規格ハウジング
極端な気象状況に対応する-40℃～70℃のワイド温度範囲
帯域幅効率を最適化するSmart Stream II
光の変化にすばやく適応する高速AE(Automatic Exposure)
プロフェッショナルなモバイル監視のための鉄道EN50155 TX準拠
PoE/ネットワーク用M12コネクタ
内部加熱ガラスによる除氷機能

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

VIVOTEKのMD8564-EHは、交通輸送アプリケーションを対象としたコンパクトな2メガピクセルネットワークカメラで、鉄道車両の展開に重点をおいています。MD8564-EHは、特に車両外部にマウントする設計がされ、サイドビューカメラ(バックミラーカメラまたは Driver-only operationカメラとも呼ばれる)、または列車の屋根にマウントした場合、パンタグラフ監視カメラとして機能します。どちらのオプションでも、カメラは、運転手に事故監視とオペレーショナル上の認識に必要とする重要なエリアのクリアなビューを提供します。MD8564-EHはIRイルミネータをビルトインしているため、暗闇の中で30mまでの優れた画質を提供することもできます。

EN50155 TXに完全準拠しているため、カメラは衝撃、振動、湿度、電磁干渉に耐えることができ、列車の走行中に信頼性の高いビデオプレビューとレコーディングを維持できます。さらに、堅牢なメタルハウジングは過酷な屋外環境からの効果的で堅牢な保護を提供します。IK10+定格はメカニカル的衝撃に対する高い耐性を保証し、IP6K9K保護等級はカメラが完全に耐候性であることを保証します。また、MD8564-EHは、-40℃～70℃のワイド動作温度範囲と凍結防止および霜取り用のフロントガラスヒータを備えているため、最も過酷な気候にも適しています。

最後に、VIVOTEKのSmart Stream IIテクノロジーを採用したMD8564-EHは、高水準の画質を維持しながら帯域幅とストレージの消費量を最大50％※ 削減することができます。MD8563-EHは、PoE(Power-over-Ethernet)とDC電源の2つの電源入力オプションもあり、ユーザにインストレーションの柔軟性を提供します。ローカルストレージとデータの冗長性を容易にするために、MD8563-EHには、ローカルレコーディングのためのMicroSD/SDHC/SDXCカードスロットが装備されています。また、このコンパクトカメラの柔軟性をさらに高めるために、廊下や通路では、ビデオローテーション機能により詳細に広いバーチカルカバレッジを提供することができます。

監視対象シーンにより変わります

システム情報
CPU	マルチメディアSoC (System-on-Chip)
フラッシュ	128 MB
RAM	256 MB
カメラ機能
イメージセンサ	1/2.7" プログレスCMOS
最大解像度	1920×1080 (2MP)
レンズタイプ	固定焦点
フォーカル長	F＝6mm オプショナル：3.6mm、8mm、両方ともプロジェクトレンズおよび非標準。 3.6mm、8mmを必要な場合は、お問い合わせください。
絞り	F2.0
オートiris	固定iris
視野	57° (Horizontal) 53° (Vertical) 65° (Diagonal)
シャッタータイム	1/5秒～1/32,000秒
WDR技術	WDR Pro
昼/夜	Yes
リムーバルIRカットフィルタ	Yes
最小イルミネーション	0.18 Lux ＠ F2.0 (Color) 0.01 Lux ＠ F2.0(B/W)
Tiltレンジ	0°～30°
ローテーションレンジ	±90°
パン/チルト/ズーム機能	ePTZ: 48x デジタルズーム(4x on IEプラグイン、12xビルトイン)
IRイルミネーション	ビルトインIRイルミネータ、有効距離30m、IR LED 4
オンボードストレージ	スロットタイプ：MicroSD/SDHC/SDXC カードスロット (Max. SD card capacity：256GB) シームレスレコーディング
ビデオ
ビデオ圧縮	H.264, MJPEG
最大フレームレート	30 fps ＠ 1920×1080 45 fps ＠ 1280×720
最大ストリーム	4 同時ストリーム
S/N比	60 dB
ダイナミックレンジ	100 dB
ビデオストリーミング	解像度、品質、ビットレートコントロール、Smart Stream II調整
イメージセッティング	タイムスタンプ、テキストオーバーレイ、フリップ＆ミラー、設定可能なブライトネス/コントラスト/彩度/シャープネス、ホワイトバランス、露出コントロール、ゲイン、バックライト補正、プライバシーマスク、スケジュールされたプロファイル設定、3Dノイズリダクション、ビデオローテーション、デフォグ
オーディオ
オーディオ機能	双方向オーディオ (全2重)
オーディオ圧縮	G.711, G.726
オーディオインターフェース	外部マイク入力外部ライン出力
ネットワーク
ユーザ	最大10クライアントのライブビュー
プロトコル	802.1X, ARP, CIFS/SMB, CoS, DDNS, DHCP, DNS, FTP, HTTP, HTTPS, ICMP, IGMP, IPv4, IPv6, NTP, PPPoE, QoS, RTSP/RTP/RTCP, SMTP, SNMP, SSL, TCP/IP, TLS, UDP, UPnP
インターフェース	10 Base-T/100 Base-TX イーサネット(M12, Female, 4pin D-coded) 3P/ETL規格に準拠している標準CAT5eおよびCAT6ケーブルを使用することを強くお勧めします。
ONVIF	サポート、詳細の仕様：www.onvif.org
インテリジェントビデオ
ビデオモーション検知	Five-window ビデオモーションディテクション
アラームおよびイベント
アラームトリガー	モーションディテクション、手動トリガ、デジタル入力、定期的トリガ、システム起動、レコーディング通知、カメラの改ざん検知、音声検知、SDカードライフ予期
アラームイベント	デジタル出力、Eメール、HTTP、FTP、NASサーバ、SDカード、プッシュ通知によるイベント通知 Eメール、HTTP、FTP、NASサーバ、SDカードによるファイルアップロード
一般
コネクタ	ネットワーク/PoEコネクション用 M12 4Pin D-coded、Femaleコネクタ DC 24Vヒータ用 M12 5Pin D-coded、Maleコネクタ音声入力音声出力デジタル出力 ×1 デジタル入力 ×1
LEDインジケータ	システム電源とステータスインジケータ
電源入力	カメラ：IEEE 802.3af PoE Class 0 ヒータ：DC 24V
電力消費量	カメラ：最大 10W/5.7W(IR on/off) ヒータ：50W
サイズ	241.21 (D) × 161.77 (W) × 82.19 (H) mm
重量	1,370 g
ケース	IP6K9K, IP68, IK10+, NEMA 4X
安全認証	CE, LVD, FCC Class B, VCCI, C-Tick, EN50155 TX, EN61373, EN50121-3-2, EN50121-4, UL, EN45545 HL1
動作温度	スタート温度：-40℃ ～ 70℃ 動作温度：-40℃ ～ 70℃
湿度	90％
保証期間	36か月
システム要件
オペレーティングシステム	Microsoft Windows 8/7 Mac 10.12 (Chrome のみ)
Webブラウザ	Chrome 58.0 以上 Internet Explorer 10/11
その他	VLC：1.1.11 以上 QuickTime：7 以上
同梱アクセサリ
CD	ユーザマニュアル、クイックインストレーションガイド、Shepherd、VAST
その他	クイックインストールガイド、保証書、位置合わせ用ステッカー、スクリュードライバ、アクセサリバッグ、ソフトウェアCD

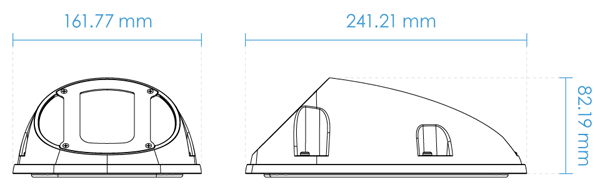

サイズ (単位 = mm)

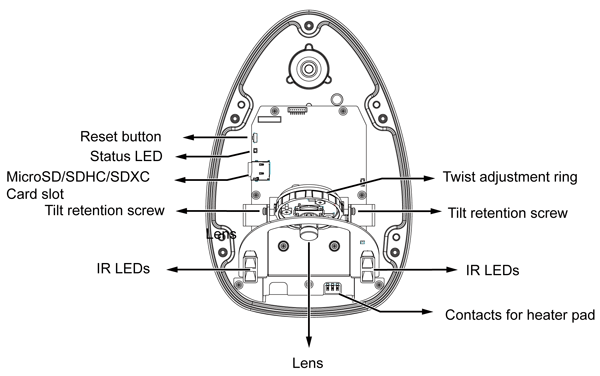

内部外観図

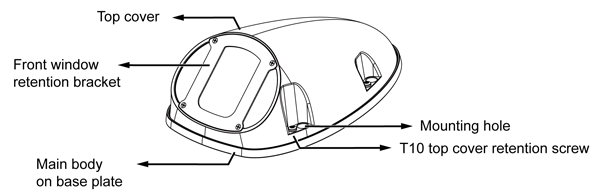

外観図

MD8564-EH	鉄道規格EN50155 TX準拠コンパクト車両外部用ドームネットワークカメラ
