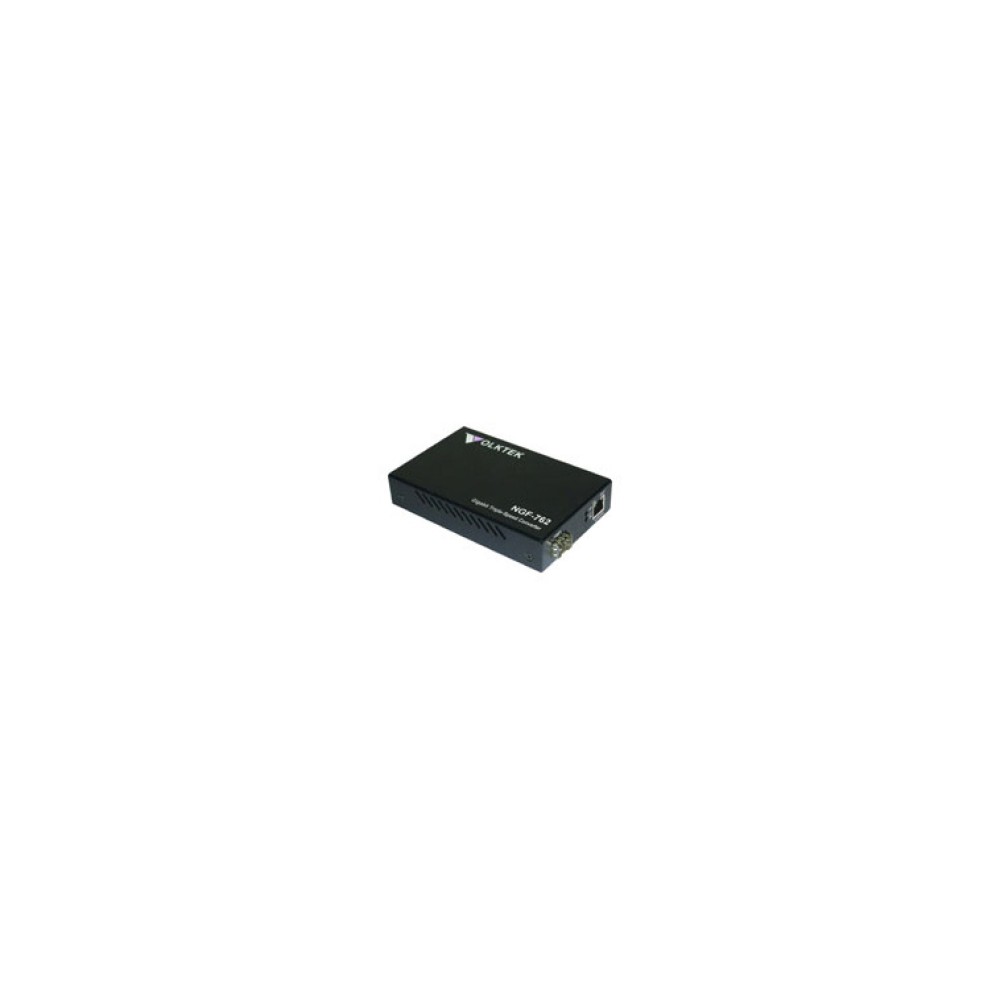

NGF-762
10/100/1000⇔1000SX/LX(SFP)ギガビット・コンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
規格
- IEEE 10/100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX準拠
インターフェース :
- 1 10/100/1000 Mbpsイーサネットポート
- オートMDI/MDI-X(RJ-45)
- ギガビットリンク用SFPスロット x 1
- 距離延長:全二重モードのマルチモードSXにて220m(長距離シングルモードでは110km)
マネージメント :
- リンク障害時のシグナリング
- リンクの障害時の警報LED点灯
- デバイス・ステータスのモニタリング用LED表示
メカニカル&環境 :
- 外部電源
- シャーシ対応(内部電源供給)
- FCC Class A & CE承認
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
NGF-762 : 10/100/1000⇔1000SX/LX(SFP)ギガビット・コンバータ
NGF-762 10/100/1000⇔1000SX/LX(SFP)メディア・メディアコンバータは、Telco通信業者/ISPバックボーンとして、ケーブルオペレータ、銀行、企業ネットワークのミッション・クリティカル・ネットワーク用として設計されています。ネットワークのダウンタイムを最小にしてQoS(Quality of Service)が増強されています。コンバータは、完全に透過であるためインストール後もネットワークは、カッパーとファイバの両方を取り入れたこと以外はまったくノーマルの状態で運用されます。柔軟性のあるケーブリングは、ネットワークマネージャがネットワーク中のどこにでもファイバーケーブルを設置できるのでカッパーベースのギガビット・セグメントのアレンジメントを変更する必要はありません。コンパクトサイズのコンバータは、スペースセービングを可能とするウォールマウント取り付けが可能です。またNXF-717 4スロットまたはNXF-719 12スロットの19インチ・ラックマウント・シャーシを使いコンバータを収納することができます。NGF-762のオートネゴシエーション機能をサポートするインテリジェントな接続技術を利用してコンフィギュレーションができますのでPlug-n-Playの快適なオペレーションが実現できます。
| 規格 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-SX/LX |
|
|---|---|---|
| コネクタ | 1 x RJ-45 1 x SFP |
|
| 最大距離 | UTP : 100m (Cat. 5/5e/6) | |
| ファイバ : SFP : 最大110m (シングルモード) | ||
| ユニットLED | PWR | ノーマルオペレーション時に点灯 |
| ALM | ファイバ・リンクまたはLink Fault Signaling時に点灯 | |
| LNK/ACT | 対応デバイスからリンクパルスを受信時に点灯 データパケットを送受信時に点滅 |
|
| MDI/MDI-X | 自動選択 | |
| 電源 | 電源入力 : 12V DC 外部電源アダプタ | |
| 温度 | 動作温度 : 0 ～ 50℃ 保管温度 : -20 ～ 70℃ |
|
| 湿度 | 動作湿度 : 10 ～ 80% 保管湿度 : 5 ～ 90% |
|
| 認証 | FCC Part 15 Class A & CE | |
| サイズ | 109.2×73.8×23.4mm(Dew) | |
| 重さ | 158g | |
| DIPスイッチ | DIP 1 LFS : LFSの有効/無効 | |
下の図はNGF-762シリーズを使用した典型的なアプリケーションです。実際の距離は使用ケーブルやターミナル機器により異なります。
| NGF-762 | 10/100/1000⇔1000SX/LX(SFP) ギガビット・コンバータ |
|---|
