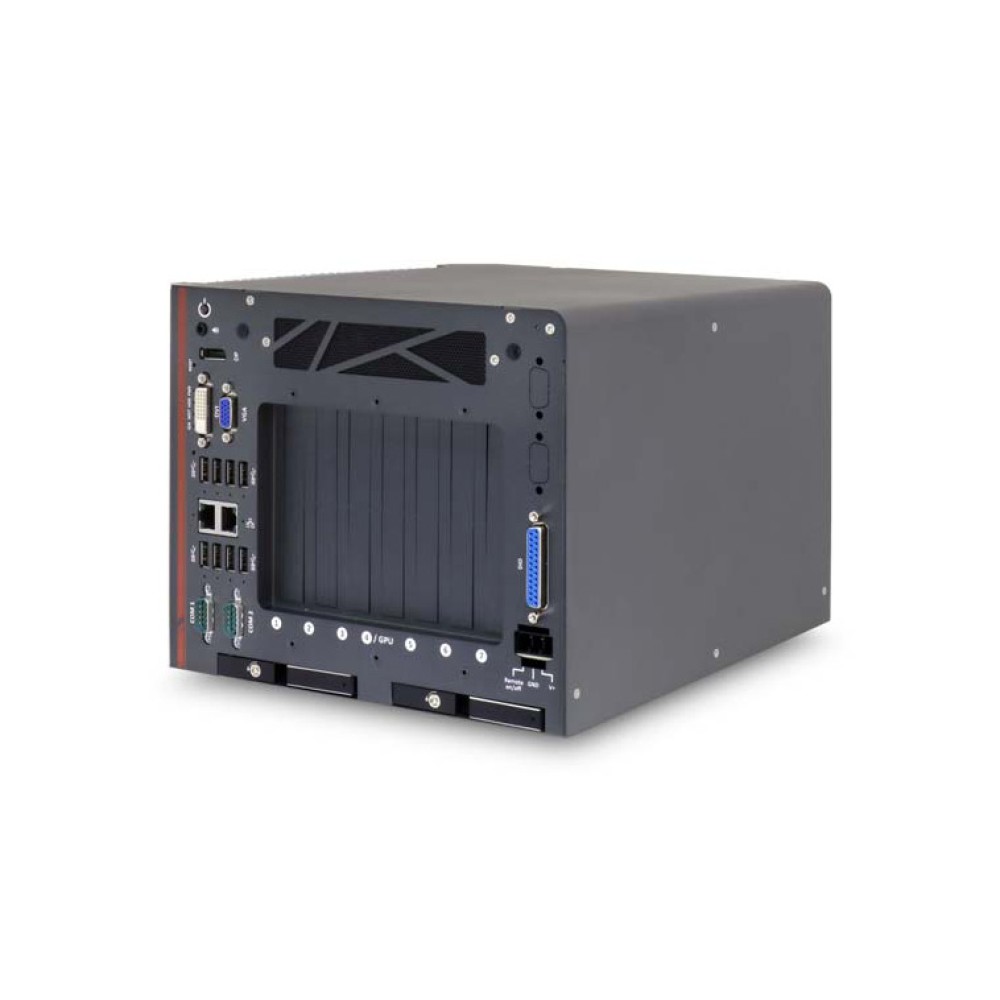

Nuvo-8034

インテル® 第9世代/第8世代 Core™ i7/i5/i3 拡張ボックスPC PCIe/PCIスロット7基搭載

主な製品特長

  • インテル® 第9世代/第8世代 Core™ i7/i5/i3 LGA1151 CPUをサポート
  • 2つのx16 PCIeスロット、2つのx8 PCIeスロット、3つのPCIスロット
  • 最大180W TDPのNVIDIA® GPUカード1枚をサポート
  • 8ch絶縁DI、8ch絶縁DOを搭載
  • GbEポート2基 (スクリューロック式)
  • USB 3.1 Gen2×4ポート、USB 3.1 Gen1×4ポート、スクリューロック式
  • フロントアクセス可能なホットスワップ対応2.5インチSATA HDD/SSD 2台、RAID 0/1対応
  • 高速ストレージアクセスを実現するM.2 2280 M key NVMe (Gen3×4) を採用

FCC

CE

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

Nuvo-8034は、比較的コンパクトなサイズに7つの拡張スロットを搭載した新しいタイプのBOX-PCです。4基のPCIeスロットのうち、2基はCPU PEGポートに直結したx16スロット (@ Gen3、8レーン) で、GPUや高速I/Oカード向けに最大8GB/sの帯域を提供、2基はPCHからのx8スロット (@ Gen3、4レーン) で汎用的に使用できるように設計されています。最新のAIアプリケーション向けに、180WのNVIDIA® GPUを1基搭載することが可能です。さらに、3つのPCIスロットがあり、一般産業用途のレガシーPCIカードに対応しています。

Nuvo-8034は、インテル® 第9世代/第8世代 Core™ iプロセッサとワークステーショングレードのインテル® C246チップセットをサポートし、優れたコンピューティングパワーを提供します。Neousys独自の電源設計により、Nuvo-8034は8~48Vの広いDC入力で複数のPCIeおよびPCI拡張カードの重い電力消費を処理することができます。フロントパネルに2.5インチSATA SSD/HDDをサポートするホットスワップ対応トレイを2つ搭載し、RAID 0/1をサポートしているので、キャビネット内に設置した際にアクセスしやすくなっています。外部I/Oとしては、Nuvo-8034は、産業オートメーション用の8チャネル絶縁DIおよび8チャネル絶縁DO、USB3カメラ用のスクリューロック付き8つのUSB 3.1 Gen1/Gen2ポートを提供します。

豊富なI/Oポートと柔軟な7スロットPCIe/PCI拡張性を備えたNuvo-8034は、マシンビジョン、産業オートメーション、データ分析などのさまざまな産業用途を満たすことができる万能の堅牢なソリューションです。

システムコア
プロセッサインテル® Xeon® E および 第9世代/第8世代CPU (LGA1151ソケット) 対応
インテル® Xeonプロセッサ E-2176G/E-2124G/E-2278GE/E-2278GEL
インテル® Core™ i7-9700E/i7-9700TE/i7-8700/i7-8700T
インテル® Core™ i5-9500E/i5-9500TE/i5-8500/i5-8500T
インテル® Core™ i3-9100E/i3-9100TE/i3-8100/i3-8100T
チップセットインテル® C246プラットフォームコントローラハブ
グラフィックx16 (@ x8信号) PEGポート経由の独立GPU、または 統合インテル® UHD グラフィックス630
メモリ最大128GB ECC/nonECC DDR4 2133 SDRAM (SODIMMスロット×4)
AMTAMT12.0対応
TPMTPM2.0対応
I/Oインターフェース
イーサネットギガビットイーサネットポート×1 (インテル® I219-LM、スクリューロック付き)
ギガビットイーサネットポート×1 (インテル® I210-IT、スクリューロック付き)
ビデオポート (内蔵グラフィック)VGA×1 (解像度 1920×1200をサポート)
DVI-D×1 (解像度 1920×1200をサポート) ×1
DisplayPort×1 (解像度 4096×2304をサポート) ×1
シリアルポートソフトウェアプログラム可能なRS-232C/422/485ポート (COM1/COM2) ×2
RS-232Cポート (COM3/COM4) ×2 (オプション)
USB 3.1USB 3.1 Gen2 (10Gbps) ポート×4 (スクリューロック式)
USB 3.1 Gen1 (5Gbps) ポート×4 (スクリューロック式)
USB 2.0USB2.0 (内部使用) ×1
絶縁DIO絶縁DI×8、絶縁DO×8
オーディオ3.5mmジャック×1 (マイク入力、スピーカー出力用)
ストレージインターフェース
SATA HDD/SSD2.5インチ HDD/SSD搭載用 ホットスワップ対応トレイ×2、RAID 0/1対応
M.2NVMe SSD またはインテル® Optane™ メモリ用 M.2-2280 Mキーソケット (PCIe Gen3 x4) ×1
mSATAフルサイズ mSATAポート×2 (mini-PCIeとmux)
内部拡張バス
PCI/PCI ExpressPCIe x16スロット (@ Gen3、8レーン) ×2
PCIe x8スロット (@ Gen3、4レーン) ×2
PCI33MHz/32-bit 5V PCIスロット×3
M.2M.2-2242 Bキーソケット×1 (選択した M.2 LTEモジュールでデュアルSIMモードをサポート)
mini PCI Expressフルサイズ mini PCI Expressソケット×1、内部SIMソケット (mSATAと混在)
電力
DC入力8~35V、3ピンプラグ式ターミナルブロック ×1
リモートコントロール3ピンプラグ式ターミナルブロック ×1
メカニカル
寸法259mm(W) × 280mm(D) × 198mm(H)
重量7kg
取付方法壁面取付
環境
動作温度-25℃ ~ 60℃、CPU/GPU100%負荷時(1)(2)
保管温度-40℃ ~ 85℃
湿度10% ~ 90% (結露無きこと)
振動MIL-STD-810G、Method 514.6、Category 4 で動作
衝撃MIL-STD-810G、Method 516.6、Procedure I、Table 516.6-II で動作
EMCCE/FCC Class A, EN 55032 および EN 55024に準拠
  1. i7-9700E および i7-8700が65Wモードで動作する場合、最高動作温度は50℃に制限され、フルロードを持続するとサーマルスロットリングが発生する可能性があります。ユーザは、より高い動作温度を得るためにBIOSでCPUパワーを設定することができます。
  2. 氷点下の動作温度では、広温度域のHDD または ソリッドステートディスク (SSD) が必要です。

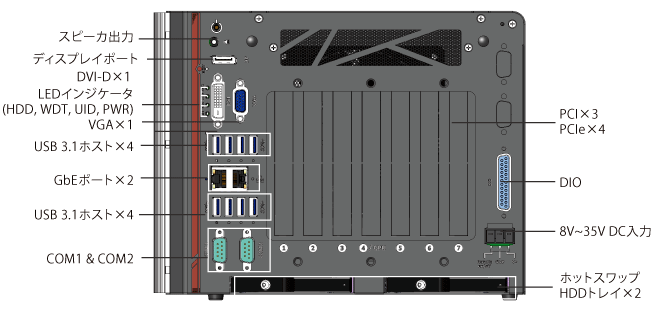

外観図

外観図

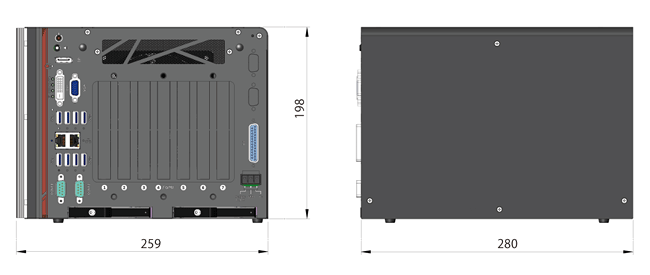

サイズ (単位 = mm)

サイズ
Nuvo-8034インテル® 第9世代/第8世代 Core™ i7/i5/i3 拡張ボックスPC PCIe/PCIスロット7基搭載

オプション付属品

PA-160W-OW160W AC/DC 電源アダプタ
20V/8A
90~264VAC/127~370VDC
オープンワイヤー端子
動作温度:-30℃~70℃
PA-280W-ET2280W AC/DC 電源アダプタ
24V/11.67A
16AWG/100cm
コード端子用ターミナルブロック
動作温度:-30℃~60℃
PA-480W-DIN480W AC/DC 電源アダプタ (SDR-480-24)
DINレールマウント
24V/20A
90~264VAC/127~370VDC
ターミナルブロック
動作温度:-20℃~70℃
Cbl-IDC210F-DB9M-20CM10ピン(メス) ~ DB9(オス)
ケーブル:20cm
