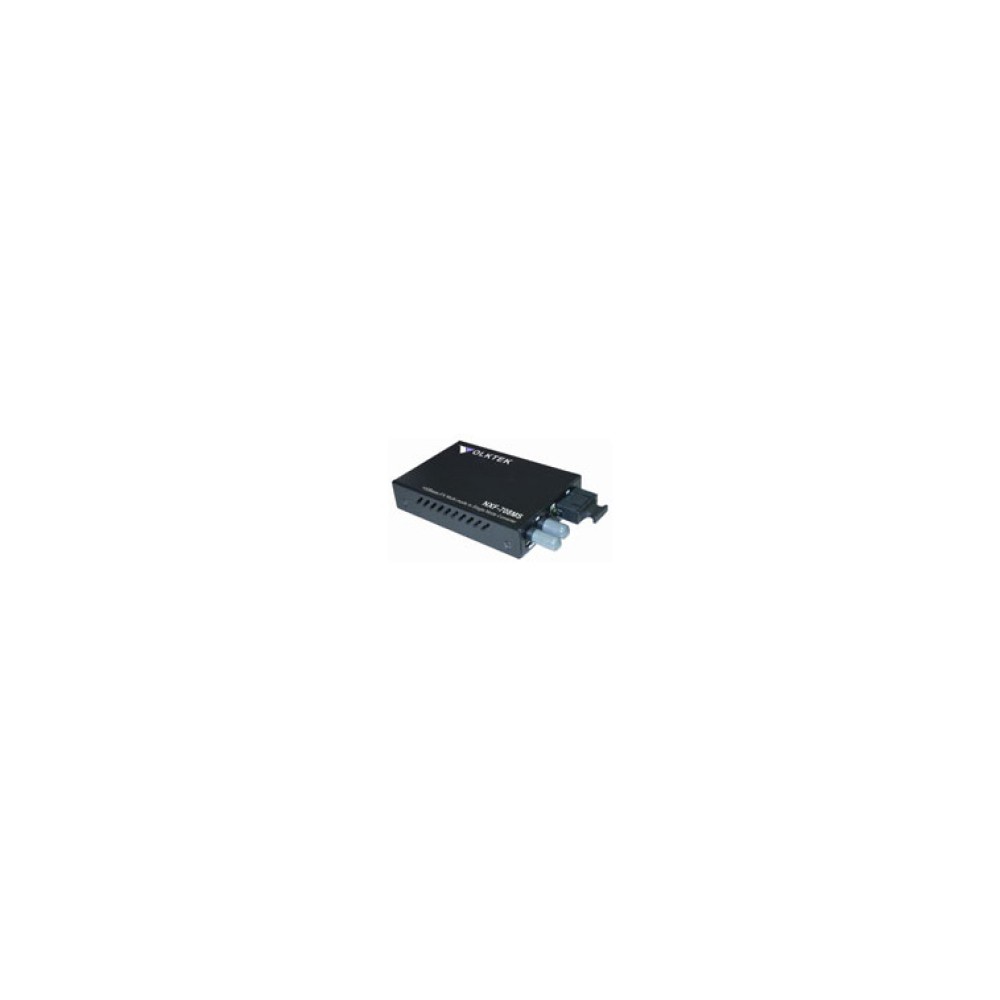

NXF-708
100Base-FX マルチモード⇒シングルモードコンバーター
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- IEEE 802.3u 100Base-FX準拠
- 他の100Base-FX機器とのコンパチビリティ
- ロングホール・シングルモードファイバにより最大120km延長可能
- ST、SCコネクタ
- データおよびクロックリカバリー
- LED表示によるネットワークステータス監視
- 外部アダプタ電源
- シャーシ内部電源使用可
- FCC Class A & CE承認
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
NXF-708 : 100Base-FX マルチモード⇒シングルモードコンバータ
今日のネットワークは、必要とする帯域幅およびケーブル距離に見合った各種のファイバーケーブルが使われています。NWT-708シリーズは、1台の小型ハイパフォーマンス機器によりマルチモードをシングルモードファイバケーブルに透過的にコンバージョンします。また、ネットワーク設計者は、それぞれの要求に適した物理的に異なる仕様のファイバーケーブルを使うことができます。また。NWT-708シリーズは、パフォーマンスを損なわずFDDIおよびファースト・イーサネットに使用できます。シングル⇒シングルモード(120kmまでのケーブル延長)およびマルチ⇒マルチモードバージョンの両方があります。コンパクトに設計されたモジュールは、狭い場所への設置、またウォールマウントによりスペースの削減が可能です。コンバータは、NXF-719 12スロット、19インチ・ラックマウント・シャーシに収納できます。また、NXF-717 4スロットマウントシャーシまたはNXF-711シングルスロット・ミニコンバータ・シャーシにも収納できます。
生産終了品につき、販売は終了させて頂きました。
規格 | IEEE802.3u | 100Base-FX |
---|---|---|
ポート | 2 xファイバ(ST/SC、マルチモード/シングルモード) | |
最大距離 | ファイバ | マルチモード : 2km シングルモード : 60km |
LED表示 | PWR | ノーマルオペレーション時に点灯 |
LNK | コンプライアント機器から受信リンクパルスを受信した時に点灯 | |
RCV | データパケットの送受信をしている時に点灯またはフラッシュ | |
電源 | 電源入力 | 12VDC @0.8A外部電源アダプタ |
周波数 | 47 ~ 63Hz | |
温度 | 動作温度 | 0 ~ 50℃ |
保管温度 | -20 ~ 80℃ | |
湿度 | 動作湿度 | 10 ~ 80% |
保管湿度 | 5 ~ 90% | |
サイズ | 109.2×73.8×23.4mm (D×W×H) | |
重さ | 160g | |
認証 | FCC Part 15 Class A & CE |
NXF-708SCSC | 100Base-FXシングルモード⇒シングルモード・コンバータ (SC/SC) |
---|---|
NXF-708MTMT | 100Base-FXマルチモード⇒マルチモード・コンバータ (ST/STコネクタ) |
NXF-708MTMC | 100Base-FXマルチモード⇒マルチモード・コンバータ (ST/SCコネクタ) |
NXF-708MCMC | 100Base-FXマルチモード⇒マルチモード・コンバータ (SC/SCコネクタ) |
NXF-708MTSC | 100Base-FXマルチモード⇒シングルモードコンバータ (ST/SCコネクタ) |
NXF-708MCSC | 100Base-FXマルチモード⇒シングルモードコンバータ (SC/SCコネクタ) |
生産終了品につき、販売は終了させて頂きました。
