VOLKTEK

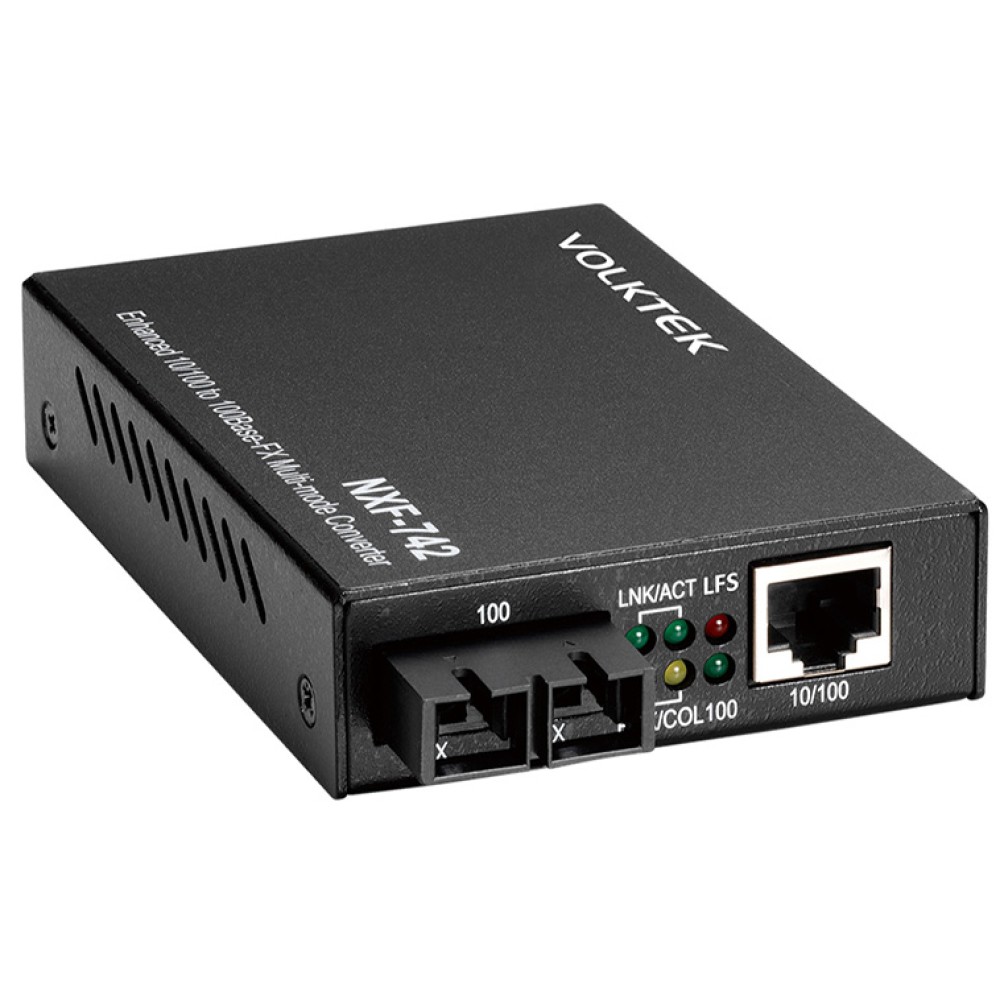

NXF-742

エンハンスド10/100Base-TX-100Base-FXコンバーター

主な製品特長

  • デバイスDIPスイッチによる複数コンフィギュレーションオプション
  • RJ-45ポートで自動MDI/MDI-X選択
  • 自動ネゴシエーション、RJ-45ポートでのNWayサポート
  • Link Fault Signaling (LFS)
  • リモートおよびローカルでのループバックテスト
  • LEDによるデバイスステータス表示
  • 2km(マルチモードファイバ)から120km(シングルモードファイバ)までの距離延長
  • フル有線スピードでのストア/フォワード
  • 内部および外部電源供給オプション
  • FCC Class A & CE認証

FCC

CE

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

NXF-742メディアコンバータは、既存のイーサネットやファストイーサネットネットワークを拡張するためのコンパクトで費用対効果に優れた機能を多く備えたソリューションを提供します。コンバータ全体の信頼性を高めるリモートおよびローカルループバックテスト、オートネゴシエーション、LFS(リンク・フォルト・シグナリング)といった機能を強化しています。また、強化機能を手動でアクティベーションするための7つのDIPスイッチを備えています。これによりNXF-742は、素早くネットワーク構成に組み込むことができるようになります。

NXF-742は、様々な光ファイバケーブルやコネクタをサポートすることができます。データをマルチモード、シングルモードまたは、長距離シングルモード光ファイバ、または全2重または半2重モードのオペレーションを介して送信する際にNXF-742は、様々なケーブルタイプの組み合わせを使用することが可能です。

ファストイーサネット
ファストイーサネットは、100 Mbps(メガビット/秒)の帯域幅を意味する用語です。ファストイーサネットは、イーサネット(10 Mbps)、ギガビットイーサネット(1,000 Mbps)および10ギガビットイーサネット(10,000 Mbps)と対照的です。
規格 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/FX
ポート 1 x UTP
1 x ファイバ(SC/ST、WDM、マルチモード/シングルモード)
最大距離 UTP 100m (カテゴリ3/4/5以上)
ファイバ 62.5/125 または 50/125ミクロンファイバケーブル : 2,000m
9/125ミクロンファイバケーブル : 20,000 ~ 120,000m
LED表示 PWR 緑---通常動作時に点灯
LNK 緑---対応機器から受信リンクパルスを受信した時に点灯
ACT 緑---データパケットの送受信をしている時に点滅/点灯
FDX 黄色---全2重モード時に点灯
COL 黄色---コリジョンが生じた時にフラッシュ
100 緑---データパケットが100Mbpsで送信している時に点灯
LFS 赤---銅線あるいはファイバ・リンクのブレークや不具合の時に点灯
電源 電源入力 12VDC @0.8A外部電源アダプタ
周波数 47 ~ 63Hz
温度 動作温度 0 ~ 50℃
保管温度 -25 ~ 70℃
湿度 動作湿度 10 ~ 80% RH
保管湿度 5 ~ 90% RH
サイズ 86×133.5×29mm (D×W×H)
重さ 158g

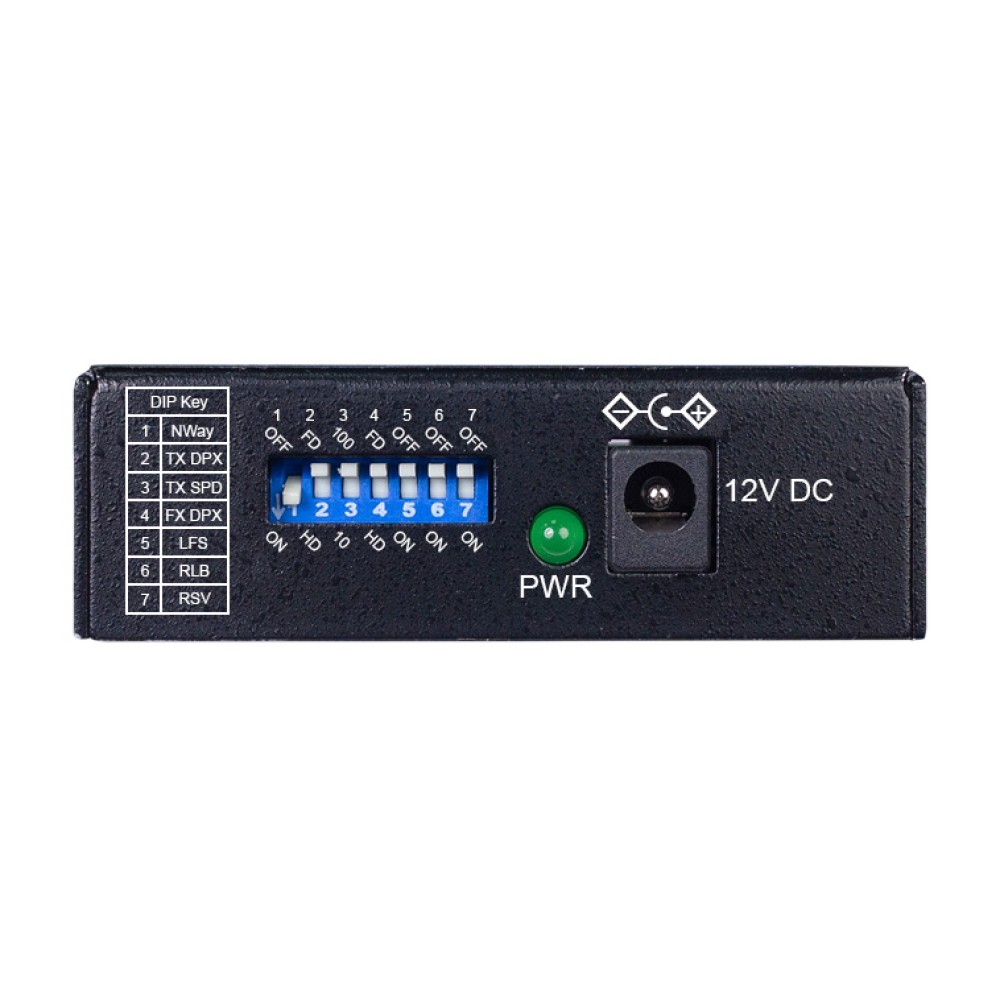

DIPスイッチ DIP1 有効/無効 : 自動ネゴシエーション
DIP2 カッパーポート(RJ-45)デュープレックス : 全2重モードまたは半2重モード
DIP3 カッパーポート(RJ-45)データビットレー : 10Mbpsまたは100Mbps有効
DIP4 ファイバポートデュープレックスモード : 全2重モードまたは半2重モード
DIP5 有効/無効 : Link Fault Signaling(LFS)
DIP6 有効/無効 : ローカルループバック(LLBK)
DIP7 有効/無効 : リモートループバック(RLBK)
認証 FCC Part 15 Class A & CE

下の図はNXF-742シリーズを使用した典型的なアプリケーションです。実際の距離は使用ケーブルやターミナル機器により異なります。


NXF-742MT エンハンスド10/100Base-TX⇒100Base-FX
マルチモードコンバータ(STコネクタ)
NXF-742MC エンハンスド10/100Base-TX⇒100Base-FX
マルチモードコンバータ(SCコネクタ)
NXF-742SC-20/30/60 (km) エンハンスド10/100Base-TX⇒100Base-FX
シングルモードコンバータ(SCコネクタ)
NXF-742TS-20/40 (km) エンハンスド10/100Base-TX⇒100Base-FX
シングルファイバコンバータ、トランスミッタ
(WDMシンプレックスSCコネクタ)
NXF-742RS-20/40 (km) エンハンスド10/100Base-TX⇒100Base-FX
シングルファイバコンバータ、レシーバ
(WDMシンプレックスSCコネクタ)
