VOLKTEK

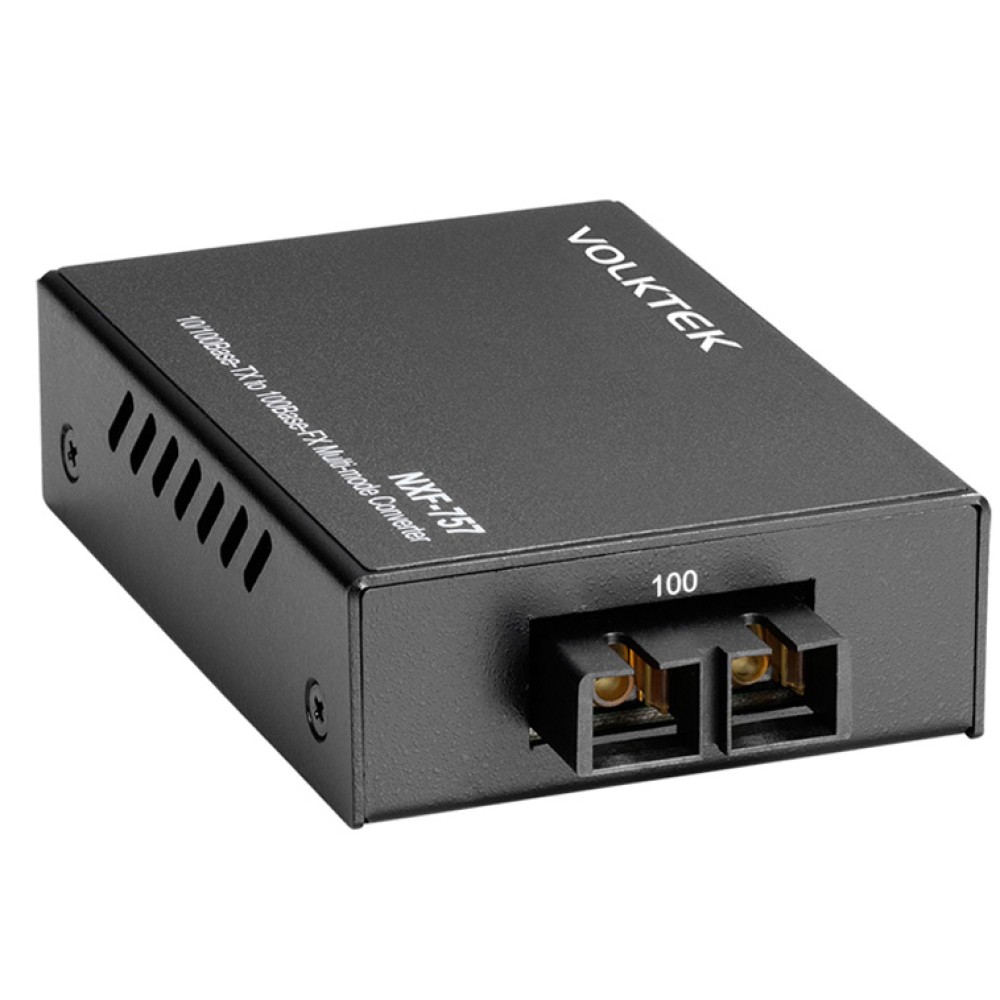

NXF-757

10/100Base-TX⇔100Base-FXミニコンバーター

主な製品特長

  • IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX/FX)準拠
  • 最大拡張距離 : 2km(マルチモードファイバ)、120km(シングルモード・ファイバ)
  • NWayオートネゴシエーション・サポート(RJ-45)
  • 半2重/全2重オートネゴシエーション・サポート(RJ-45)
  • オートMDI/MDI-Xサポート(RJ-45)
  • ネットワークステータス監視のためのLED表示(TX、FX、LINK/ACT、POWER、100M)
  • 外部電源
  • FCC Class A & CE認証

FCC

CE

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

NXF-757 : 10/100Base-TX - 100Base-FXミニコンバータ

NXF-757シリーズは、既存のファースト・イーサネットネットワークを拡大することができます。このコンバータにより100Base-TX/FXネットワークの簡単な実装と拡大が可能となります。コンバータは、完全に透過であるためネットワークは、カッパーとファイバの共存した接続ができ更にパフォーマンスは使用前と変わりません。また、ST、SC、WDMシンプレックスSCコネクタで利用できる柔軟性があります。最大距離は、シングルモードバージョンでトランスミッションセグメントあたり最高80km伝送が可能です。NXF-757は、直接既存のデバイスに接続することによりファーストイーサネットネットワーク・トポロジの範囲内でどこにでもファイバーケーブルのインストールが可能です。NXF-757のコンパクトなモジュラーデザインは、スペースを取らないため狭いデスクにも設置することができます。

規格 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/FX
ポート 1 x UTP
1 x ファイバーオプティック(ST/SC, WDM, マルチモード, シングルモード)
最大距離 UTP 100m (Category3/4/5/6)
ファイバ マルチモード : 2km
シングルモード : 120km
SM/SF : 60km
MDI/MDI-X 自動選択

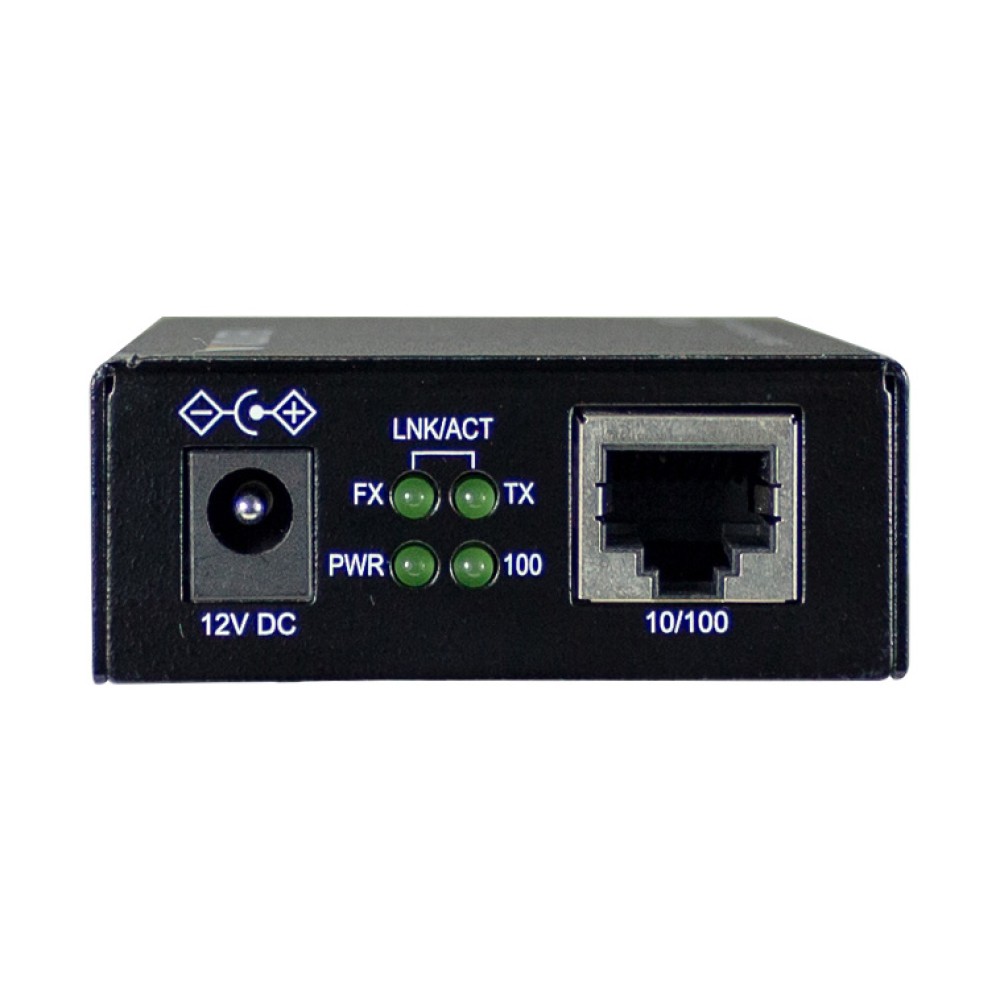

ユニットLED PWR 緑---ユニットの電源が正常の時に点灯
TX LNK/ACT 緑---銅線接続デバイスからリンクパルスを受信している時に点灯、データの送信/受信をしている時にフラッシュ
FX LNK/ACT 緑---ファイバ接続デバイスからリンクパルスを受信している時に点灯、データの送信/受信をしている時にフラッシュ
100 緑---データパケットが100Mbpsで送信している時に点灯
電源 電源入力 12V DC、外部電源アダプタ
周波数 47 ~ 63Hz
温度 動作温度 0 ~ 50℃
保管温度 -20 ~ 70℃
湿度 動作湿度 10 ~ 90% 結露なきこと
保管湿度 5 ~ 90% 結露なきこと
サイズ 86.2×59.4×23.4mm (D×W×H)
重さ 160g
認証 FCC Part 15 Class A & CE

アプリケーション例

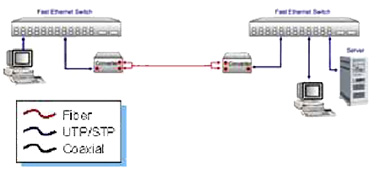

下の図はNXF-757シリーズを使用した典型的なアプリケーションです。実際の距離は使用ケーブルやターミナル機器により異なります。


NXF-757シリーズを使用したアプリケーション
NXF-757MT 10/100Base-TX⇔100Base-FXマルチモード・コンバータ
(STコネクタ)
NXF-757MC 10/100Base-TX⇔100Base-FXマルチモード・コンバータ
(SCコネクタ)
NXF-757SC-20/40/60/80(km) 10/100Base-TX⇔100Base-FXシングルモード・コンバータ
(SCコネクタ)
NXF-757TS-20/40/60/80(km) 10/100Base-TX⇔100Base-FX(TX 1310nm/RX 1550nm)
シングルファイバシングルモード・コンバータ(SCコネクタ)
NXF-757RS-20/40/60/80(km) 10/100Base-TX⇔100Base-FX(TX 1550nm/RX 1310nm)
シングルファイバシングルモード・コンバータ(SCコネクタ)
