Orion LC
Orion LC DVI/USB KVMスイッチ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- KVMスイッチとして、クロスポイントとして、マルチプレクサ・リピーターとしての動作モードの選択が出来ます
- KVMスイッチモードとして、1 KVMから7 コンピューター (シングルヘッド)、1 KVMから3 コンピューター (デュアルヘッド) の設定が出来ます
- クロススイッチモードとして、1ポート入力、7ポート出力、つまり1×7、そして2×6, 3×5, 4×4, 5×3, 6×2, 7×1のように設定出来ます
- マルチプレックスリピーターモード
- 1 DVI信号を延長したり、分配したり出来ます
- 分配は1 DVI信号は7つのディスプレイに出力出来ます。1×7と表示します
- 同様に2×3, 4×4が出来ます
- DVI-Dビデオ解像度は1920×1200 (シングル) @ 60Hzになります
- シリアルとかオーディオは選択になっております
- USB HIDのサポートです
- USB keyboard/mouseのサポートです
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
KVMとクロスポイントスイッチの2つの動作モードを提供するユニークなスイッチ。
DVI/USB/シングルモードファイバー/CATxのサポートがキーポイントです。
- KVMスイッチモードとして
- ユーザーステーションから7 コンピューター (シングルヘッド)
- ユーザーステーションから3 コンピューター (デュアルヘッド)
- クロスポイントスイッチモードとして各々のポートは以下のように入力、出力出来ます
- 1 ポート入力、7 ポート出力、つまり1×7、そして2×6, 3×5, 4×4, 5×3, 6×2, 7×1のように入力、出力出来ます
- マルチプレックスリピーターモード
- 1 DVI信号を延長したり、分配したり出来ます
- 1 DVI信号は7つのディスプレイに出力出来ます。1×7と表示します
- 同様に2×3, 4×4が出来ます
- 接続ケーブルはCATx, シングル及びマルチモードの光ファイバーをサポートします
- DVI-Dビデオ解像度は1920×1200 (シングル) になります
- USB HIDサポート

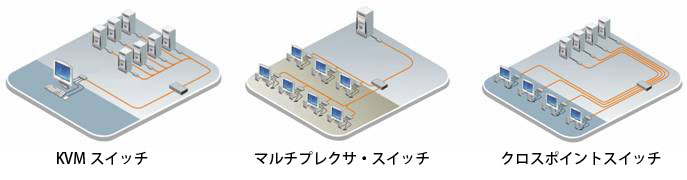

アプリケーション図
| サイズ | 103×143×42mm (W×D×H) | ||
|---|---|---|---|
| 重さ | 0.6kg | ||
| 解像度 | 1920×1200 (シングルヘッド) @ 60Hz | ||
| コネクター | RJ45F | ||
| 電源 | 90～240VAC, 47～63Hz, 0.5A +5VDC, 200mA, 自動スイッチ | ||
| スイッチング | KVMスイッチ：キーボード、プッシュボタン、シリアル クロスポイント：プッシュボタン、シリアル | ||
| 動作モード | Dipスイッチによる設定 | ||
| ビデオ | DVI-D | ||
| キーボード・マウス | USB | ||
| 距離 | 距離は以下のように延長されます
| ||
| 環境 | 動作温度 | 5～45℃ | |
| 保管温度 | -25～60℃ | ||
| 湿度 | 80% 結露せず | ||
| 認証 | CE | ||
| ORS-LC08TP | 8ポート CATx DVI USB 2.0 |
|---|---|
| ORS-LC08FM | 8ポート マルチモードファイバー DVI USB 2.0 |
| ORS-LC08FS | 8ポート シングルモードファイバー DVI USB 2.0 |
