• 標準CATxインターフェース使用
• スイッチからコンソール (キーボード、モニター、マウス) まで最大140m、スイッチからCPUまで最大140m延長
• 解像度最大1920×1200 @ 60Hzサポート
• インスタントビデオスイッチング
• アプリケーションのカスタマイズ用ソフトウェアのバンドル

Orion XCの利点

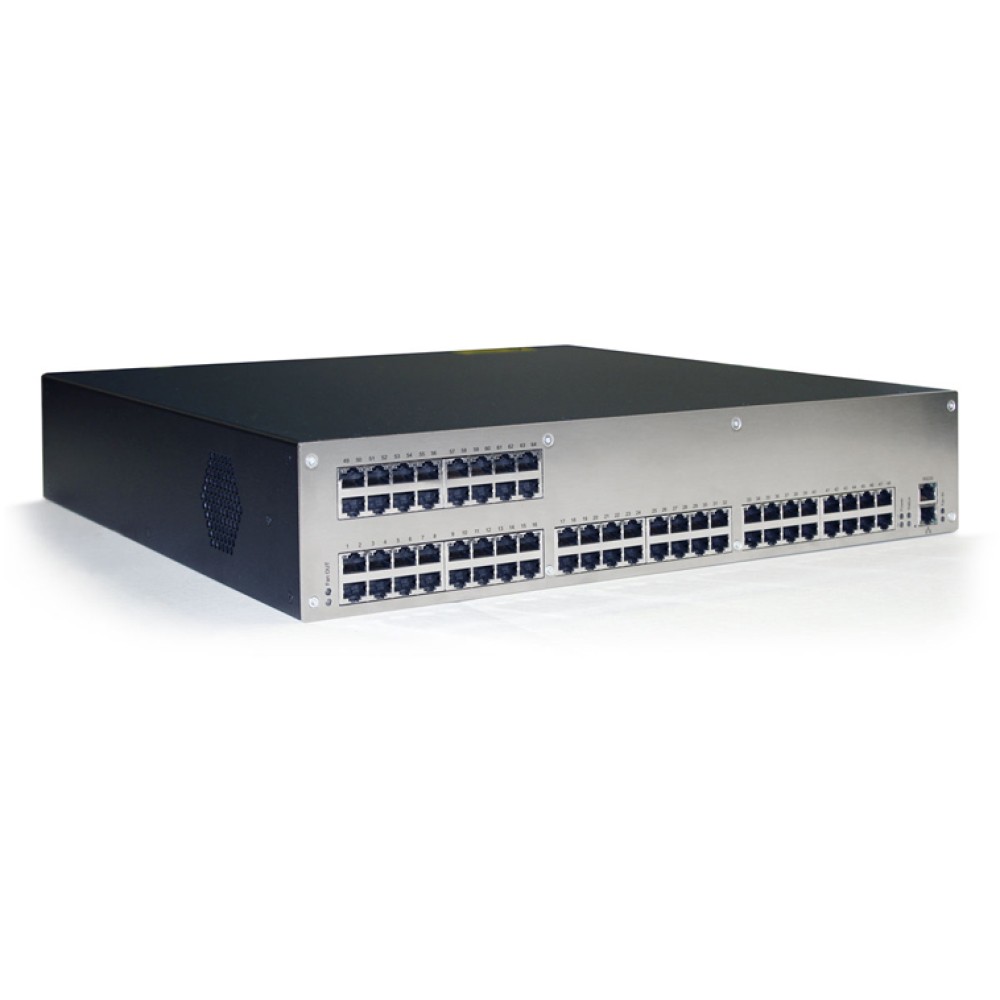

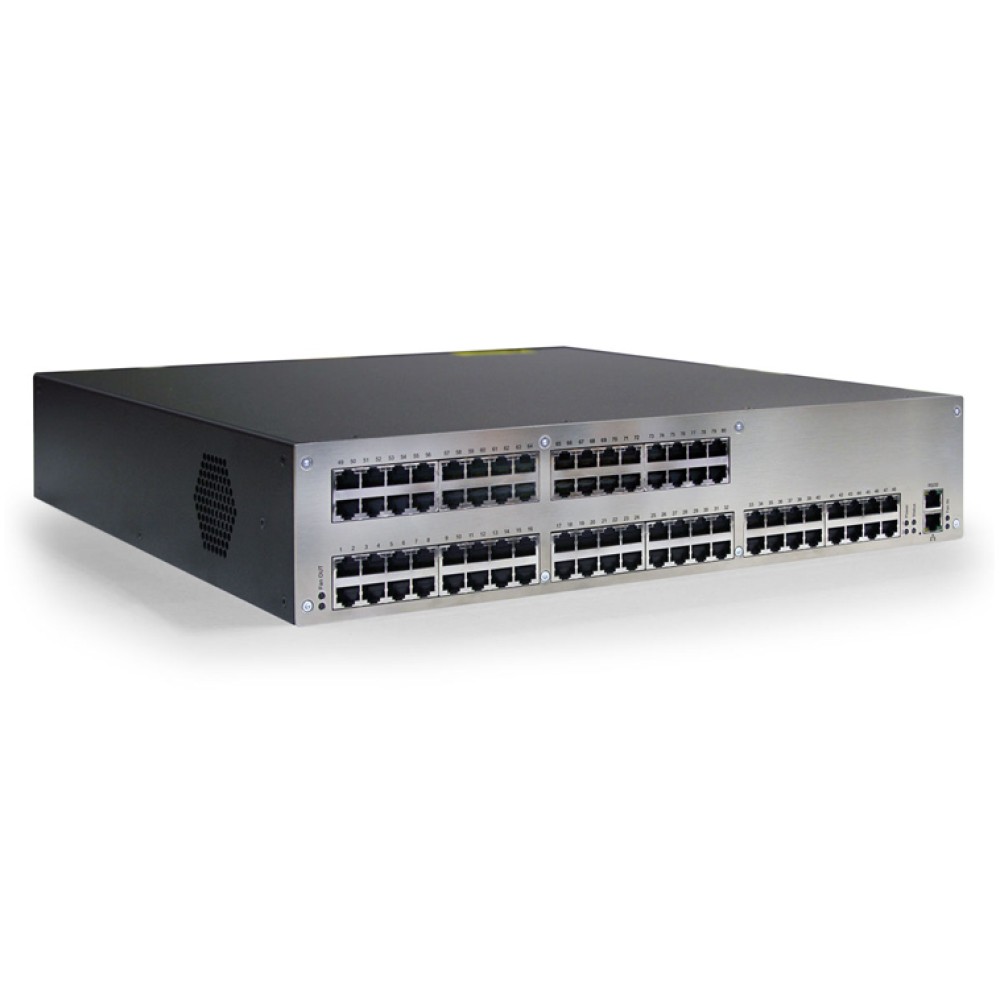

Orion XCは、優れた汎用性とパワフルな新しい機能を提供するマトリックススイッチです。
同じ解像度で動作するビデオソースには遅延やブランキングがなく瞬時に切り替えが可能であるため、産業用コントロールセンター、コマンドセンター、放送局アプリケーション、金融機関など、多くのアプリケーションに最適です。

Orion XCは、希望のアプリケーションに応じてCATxポート数の異なる様々なモデルがあります。これらは、カスケードおよびスタッキングの必要に応じて容易にスケールアップ/スケールダウンが可能です。

CATxポートのユニークな点は、入力ポートと出力ポートのいずれにもなれる点です。Orion XCの各ポートは、接続されているエクステンダーのタイプに応じて、自動的に入力もしくは出力ポートとして設定されます (トランスミッターが接続されている場合は入力ポート、レシーバーが接続されている場合は出力ポートに、自動的に設定されます)。この機能により、システムに合わせてユニットを容易に設定することができます。例えば、10ユーザーと40台のコンピューターを持つシステムの場合、40の入力と10の出力に設定することができます。システムの設定は、入力と出力の総数がユニットのCATxポート数に等しいか、それ以下にシステムを構成します。

CATxポートは、接続されたトランスミッターとレシーバーからの混在した信号入力および出力を処理することができます。これらの信号は、DVI/VGAビデオ、USB HID、USB 2.0、シリアルとアナログ/デジタルオーディオを含みます。
容易に購入できるソフトウェアバンドルは、すべての要件に対応するオプションを提供します。

ソフトウェアバンドルの階層は、次のとおりです：

• バンドル1：JAVAツール、スイッチングおよびプリセットの拡張
• バンドル2：バンドル1およびAPIの追加
• バンドル3：ユニットのモニタリングのためのSNMPおよびSyslog
• バンドル4：カスケード/スタッキング
• バンドル5：マルチスクリーンコントロール

代表的なアプリケーション

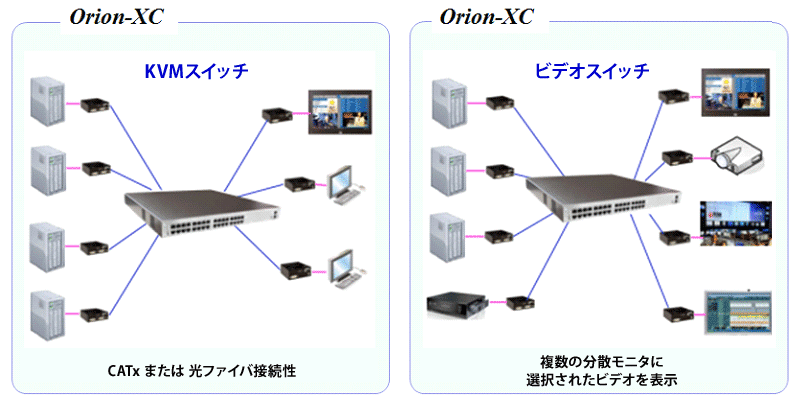

Orion XCは、KVMスイッチまたはデジタルビデオディスプレイのためのビデオスイッチとして構成できます。

これらのシステムは、Orion XCを挟んでPC側にはトランスミッターユニット、KVMワークステーションまたはモニター側にはレシーバーユニットを介して接続されています。

概要：

Orion XCシステムは、メインユニット、各コンピューターを接続するトランスミッターユニット、各KVMワークステーションを接続するレシーバーユニットから構成されます。
トランスミッターとレシーバーユニットは複数のモデルがあり、各モデルともコンピューターとKVMワークステーションの設定に適合するよう選択します。トランスミッター・レシーバーユニットはCATxケーブルを使用してOrion XCに接続します。

設置：

Orion XCは、簡単にインストールすることができ、システム要件を効率化・簡略化することができます。入力ポート/出力ポートをユニットが自動的に判断するので、I/Oポートの設定は不要です。トランスミッター/レシーバーがユニットに接続されると、自動的に、IDの取得、設定情報の保存、必要なポートの割り当てを行います。CATxケーブルを使用して、トランスミッター/レシーバーからOrion XCへの様々な接続の組み合わせが可能です。設置は簡単で、CATxケーブルを使用してトランスミッターとレシーバーをOrion XCに接続し、OSDからOrion XCの設定を行うだけです。そのあと、必要な周辺機器をトランスミッターやレシーバーユニットに接続し、レシーバーユニットのOSDから設定をします。

オプション：

DVI入力、VGA入力、PS/2サポート、USB HID、USB 2.0、シリアル、アナログオーディオ、デジタルオーディオ
