製品・サービス

• USB-HIDによるDVI-D入力/出力
• CATxまたは光ファイバーインターフェース
• 解像度最大4096×2160 (4K) サポート
• CATxケーブルを介して最大140m、または光ファイバーケーブルを介して10km距離延長
• x2, x4, x6, x21カード用シャーシ
• カスタムアプリケーションに対応できるモジュラー設計
• USB 2.0、オーディオ、デジタルオーディオ、シリアル、PS2、HDMI、DisplayPort、デュアルリンク、デュアルヘッド、冗長チャネルおよび冗長電源オプションの提供

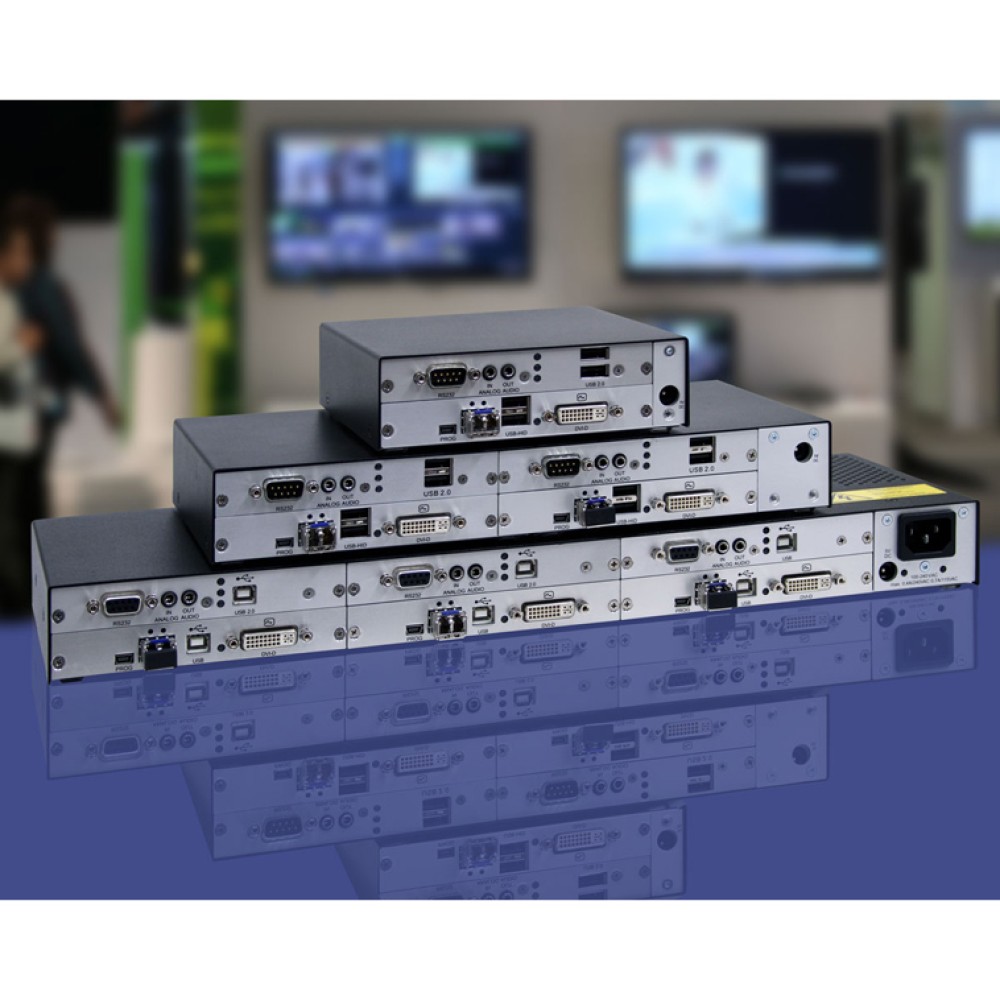

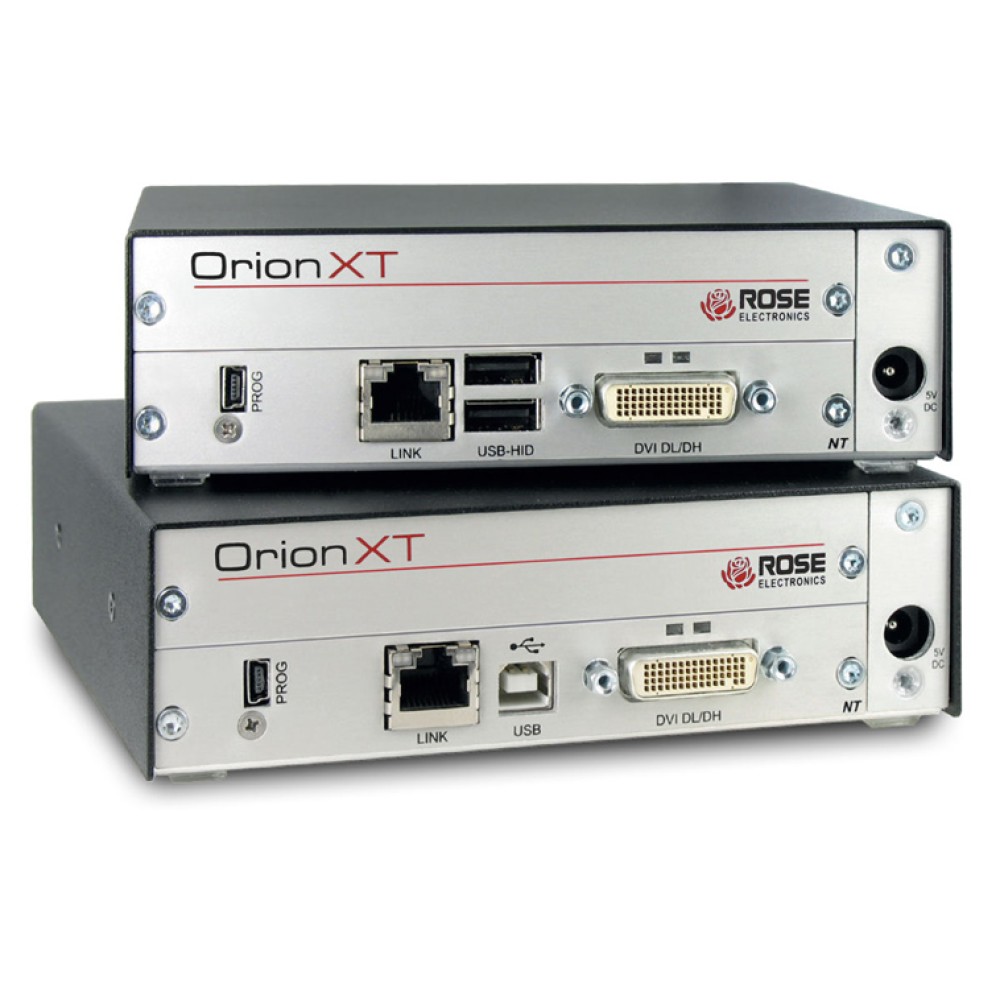

Orion XTender - 製品の概要

Orion XTenderは、リモートPCのデスクトップコントロールを延長したり、デスクトップまたはコントロールデスク環境から離れた安全かつ清潔な環境にPCを設置することなどを可能とするモジュール設計がされています。

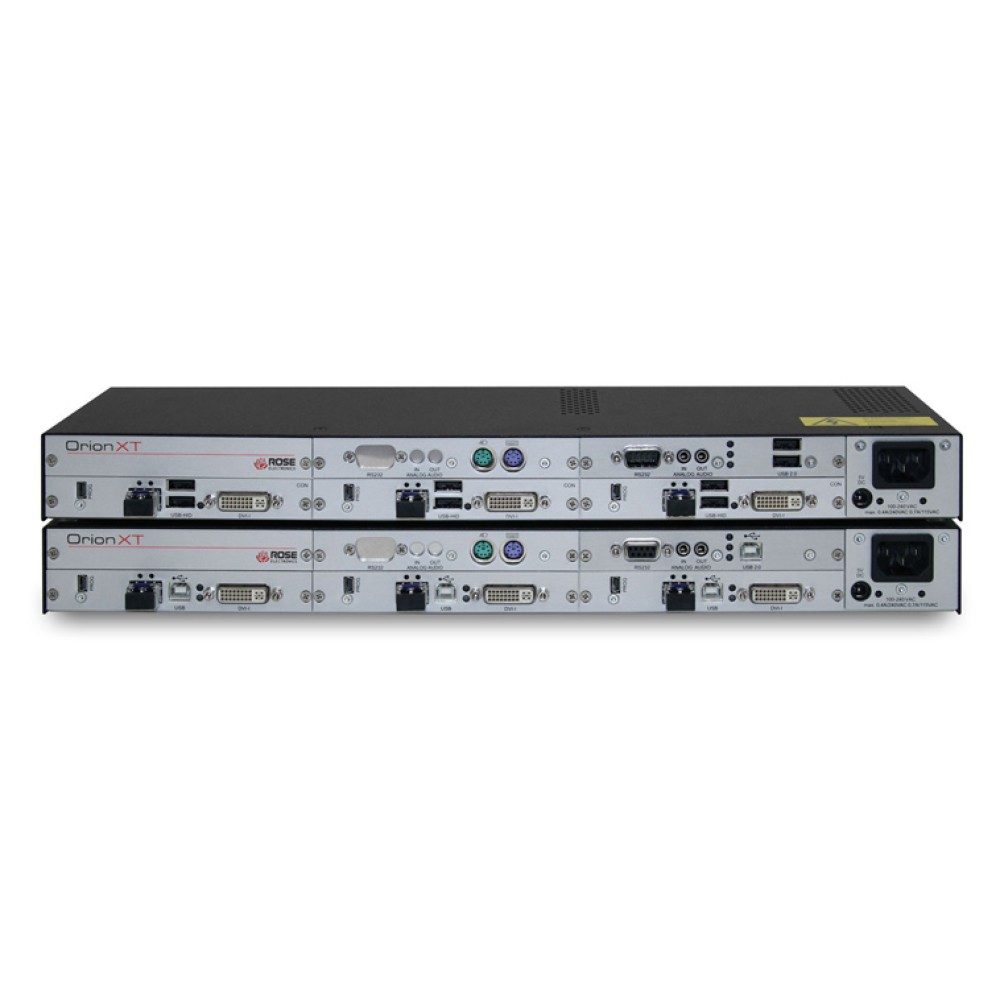

PC/サーバの制御が1本のUSBの場合やPS2キーボード/マウスによる場合や、ビデオモニターがシングル/デュアルヘッドまたはクアッドヘッドのものを使用する必要がある場合でも、必要に応じて構成を行うことができます。標準シャーシはDVI×1とUSB-HID×2ポートを含みます。追加DVIポート、USB 2.0、デジタルオーディオまたはシリアル、冗長オプションを含む他のオプションについては、必要とするインターフェースを選択し、シャーシはそれに適合するよう構成することができます。

リンクケーブル延長インターフェースについては、CATxまたは1Gbp/秒シングルモードファイバーのどちらかを選択できます。高ハイパフォーマンスの2.5Gbp/秒ファイバーは、フレームレート55～60fpsをサポートします。

接続ステータスLEDはフロントパネルに配置され、ユニットのオペレーションステータスを表示します。

アプリケーション

Orion XTenderは、シングル/デュアルヘッドまたはクワッドヘッドのビデオを使い、CATxや光ファイバーケーブルを介してDVI/VGA/USB/オーディオを延長する必要があるアプリケーションに最適です。共通のアプリケーションとしては、産業用制御デスク環境、放送局のスタジオ、AV配信、医療用画像や他の産業用/軍事用アプリケーションなどがあります。

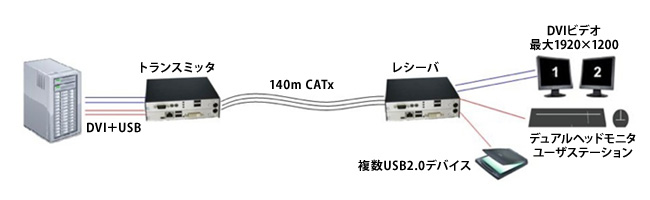

代表的なオペレーションモード

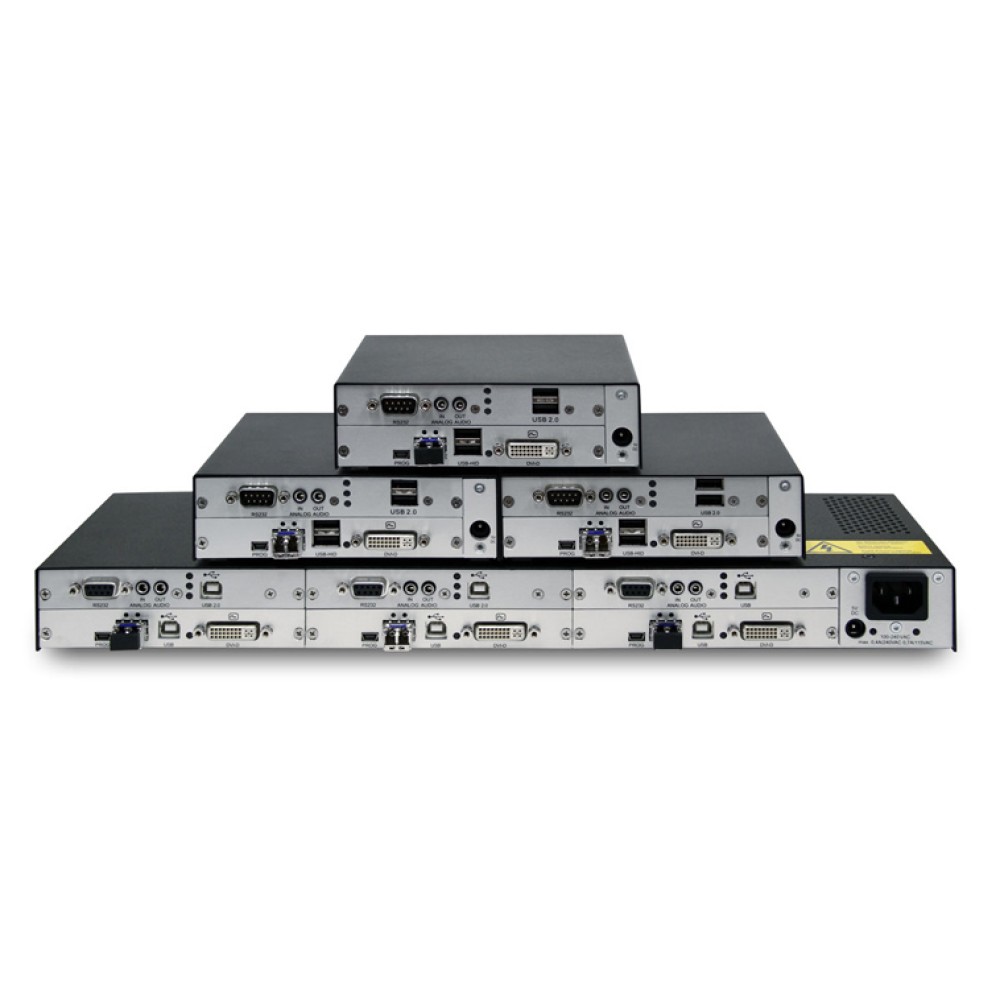

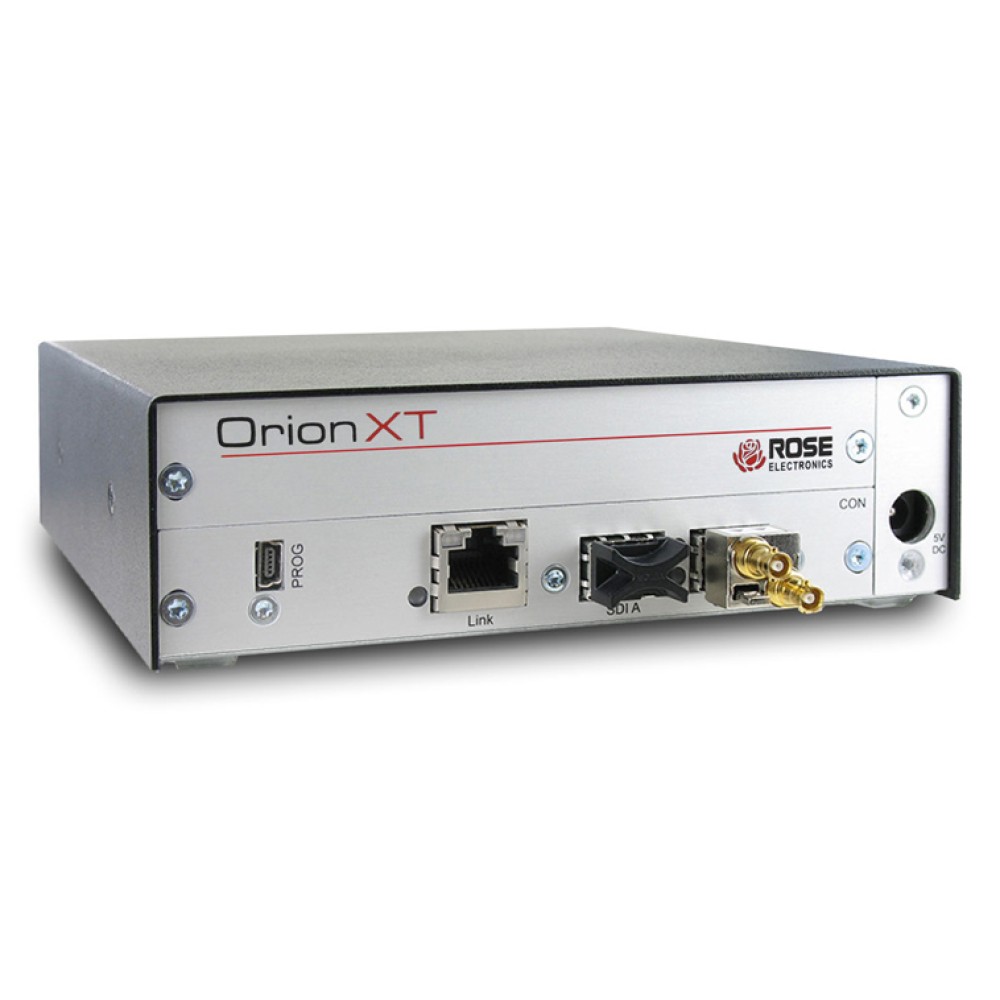

モジュラーシャーシ

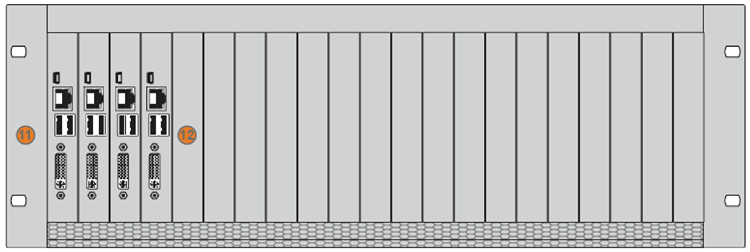

Orion XTenderは、トランスミッター×1とレシーバーユニット×1から構成されたモジュラーシャーシシステムです。シャーシは、2カード、4カード、6カード、21カードの設定が可能です。カード数はアプリケーションに必要なインターフェースに基づき変わります。シャーシをラックに格納した際の利便性のため、すべてのコネクターはシャーシの同一面に位置しています。

USB 2.0

Orion XTenderは、USB 2.0と、すべてのタイプのUSB 1.1 (12Mbps)、2.0 (480Mbps)の機器をサポートしています。各USB 2.0ポートは最大電流500mAを提供します。USB電源供給のハブを使用して、サポートされるUSB 2.0デバイス数を拡張することができます。

USB-HID

キーボードとマウス、バーコードスキャナやタッチスクリーンを含む、ほぼすべてのUSB-HIDデバイスに互換性があります。標準HIDとしてサポートされていないUSB-HID (および他) デバイスは、トランスパレントUSBの下で動作します。同時に動作するUSB-HIDデバイスは2つです。

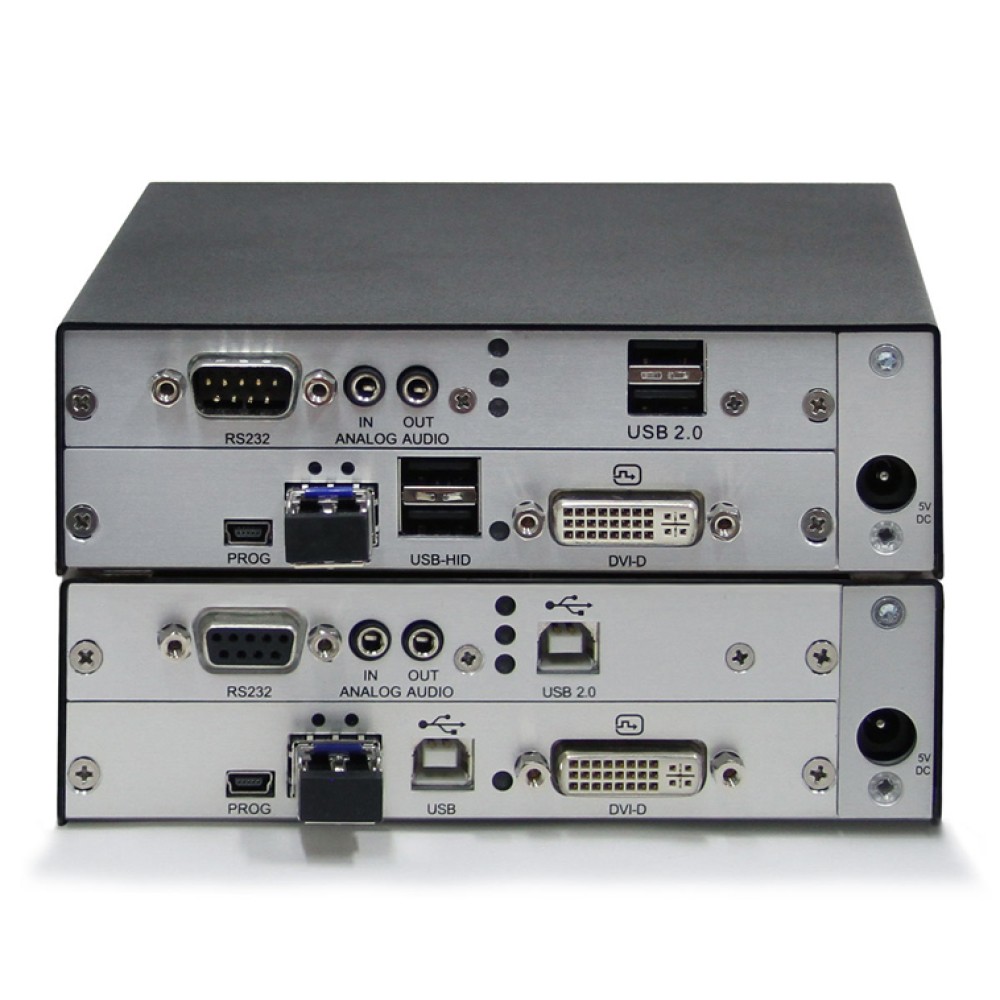

オーディオおよびシリアル

Orion Xtenderでは、様々なアナログ/デジタルオーディオカードが利用可能です。アナログオーディオオプションは「ラインレベル」インターフェースを使用した双方向のステレオオーディオ伝送をサポート、デジタルオーディオオプションは、Mini-XLR、同軸およびオプティカルインターフェースを使用した一方向のデジタルオーディオをサポート、シリアルインターフェースRS-422 (D-sub9) カードは、最大スピード115,200Mbpsの差動全2重伝送をサポートします。

DDC

多くのモニター設定は通常、デフォルトのDDC設定で十分です。必要であれば、DDC情報はモニターまたはユニットにロードされたバイナリファイルから取得することができます。一般的に、設定は不要です。

デュアルリンク/デュアルヘッドDVIビデオ

Orion XTenderカードは、同じ組み合わせのTX/RXカードを使ったDVIデュアルリンクおよびデュアルヘッドビデオをサポートしています。これらのカード上のDVIコネクターは、DVI-DMS-59ピンコネクターが使われています。DMS59から標準DVI-Dフォーマットにインターフェース接続するために、DVI-DからDVI-DMS-59へ変換する0.3mの短いピグテールケーブルをユニットの各端で使います。
シングルヘッドコネクター上のデュアルリンクビデオ解像度は、最大2560×2048 @ 60Hz、330Mピクセル/秒です。デュアルヘッドDVIビデオには、DMS59からDVI-D×2のYケーブルが同梱されています。デュアルヘッドビデオ出力は、各ポートで1920×1200をサポート、データレートは、最大165Mピクセル/秒に制限されています。リンクケーブルは、CATxか、1Gbps/sまたは2.5Gbps/sの光ファイバーを使用できます。

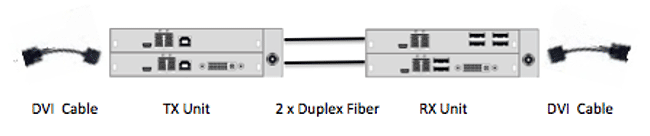

デュアルリンクビデオ

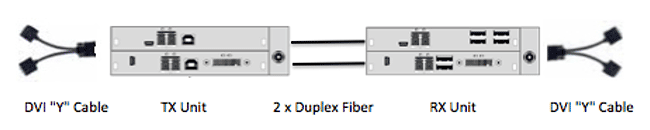

デュアルヘッドビデオ

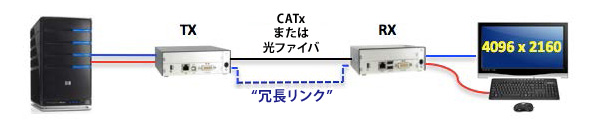

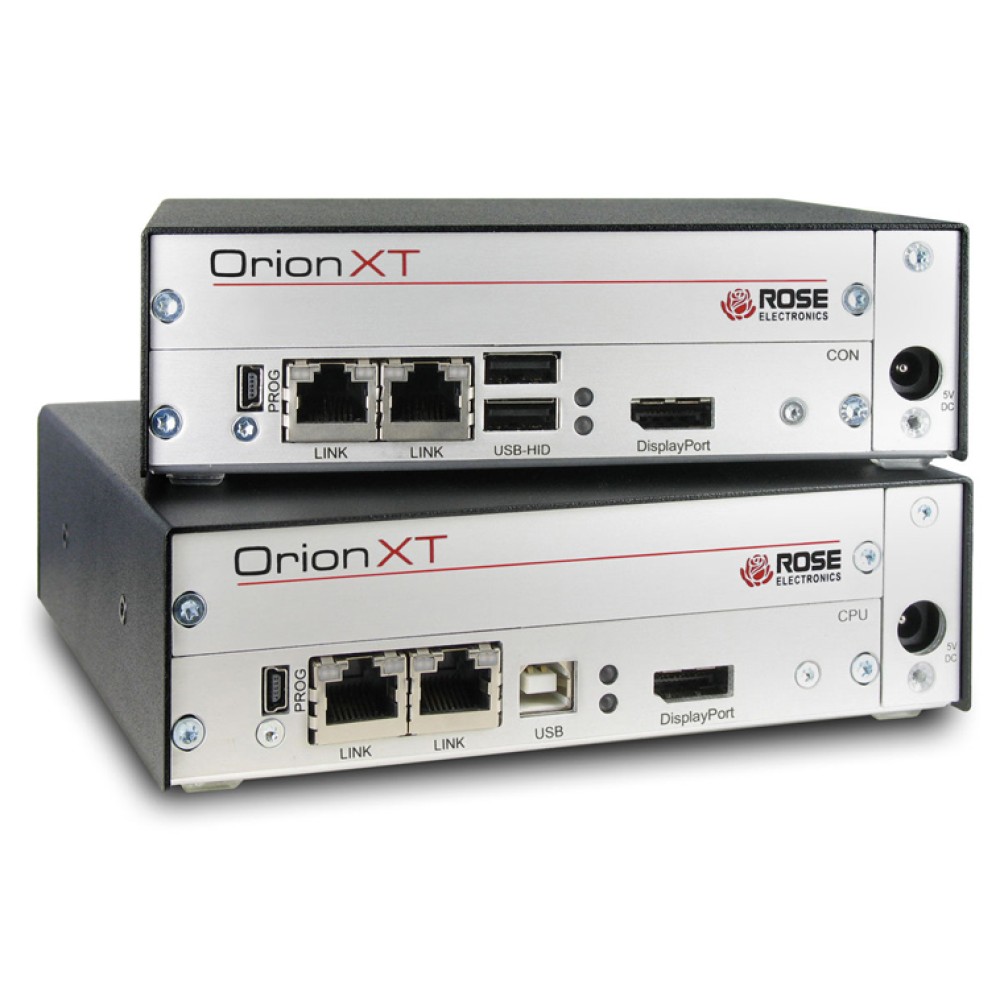

冗長リンクの送信

ビデオ、キーボード、マウスを共有する冗長化データリンクオプションは、2本のCATxまたはファイバーリンクケーブルを使用して、次のような2つの方法に使用できます：

1. ミッションクリティカルな設置においては、プライマリリンクに障害が発生した場合にバックアップリンクを提供します。
2. 2人のリモートのユーザーによりPCアクセスの共有化。この場合、TXユニットは冗長リンクを実装し、2つのレシーバーは標準のOrion (RX) シャーシを使います。2ユーザーは、最大10秒の設定可能なキーボード/マウスのタイムアウト機能に基づきPCのコントロールを争います。

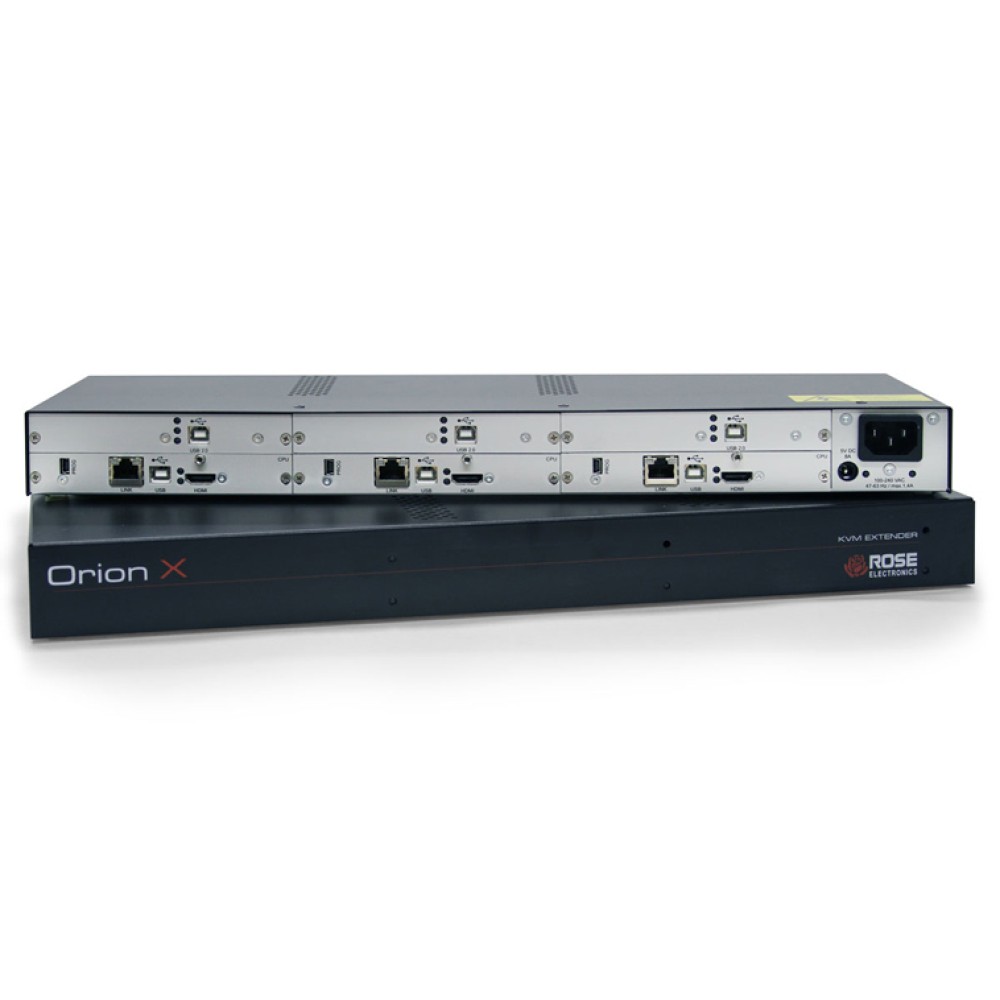

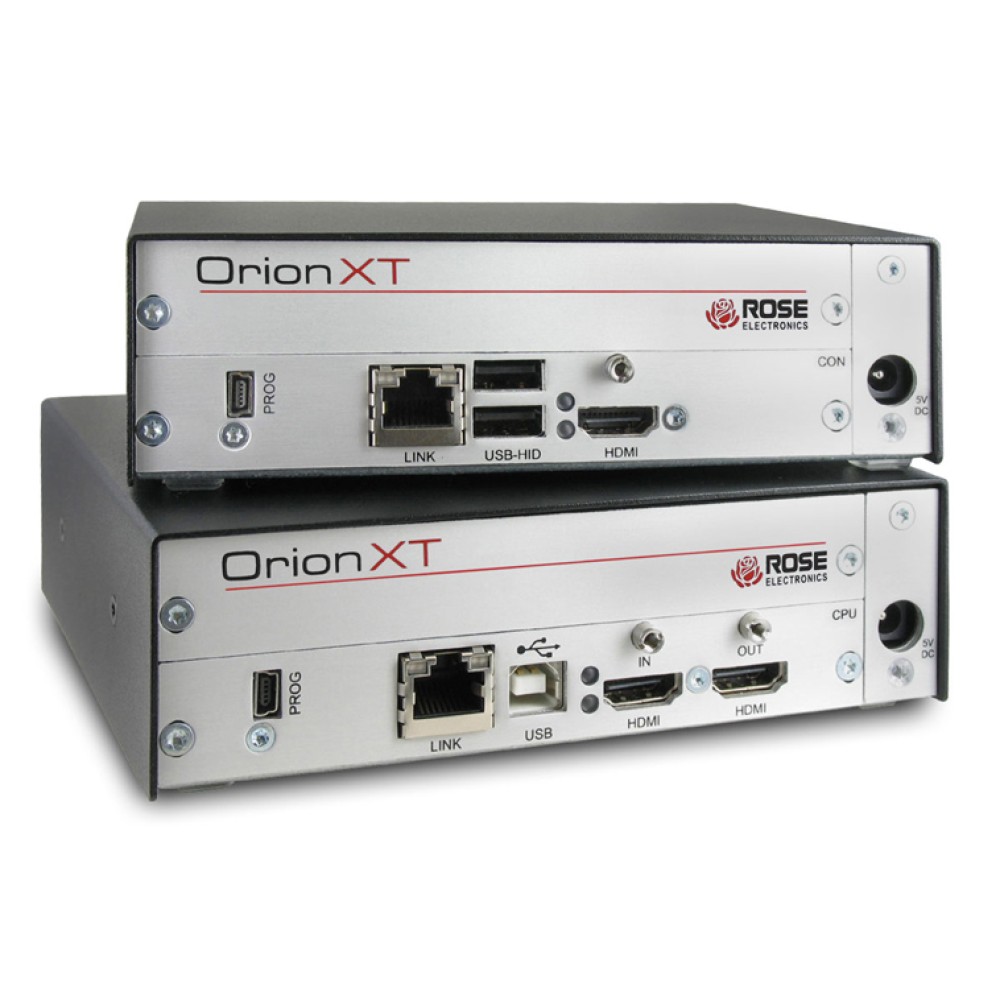

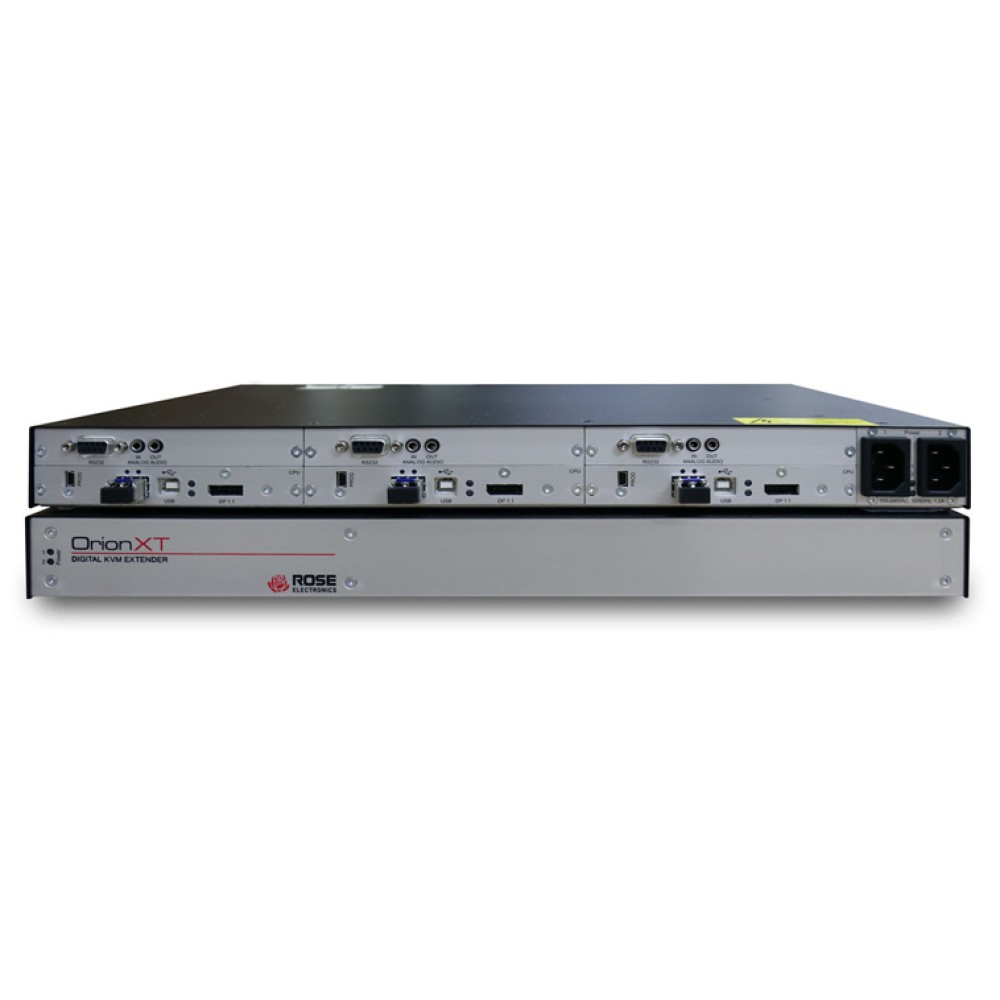

ディスプレイポートとHDMI - ビデオ/オーディオ/USB

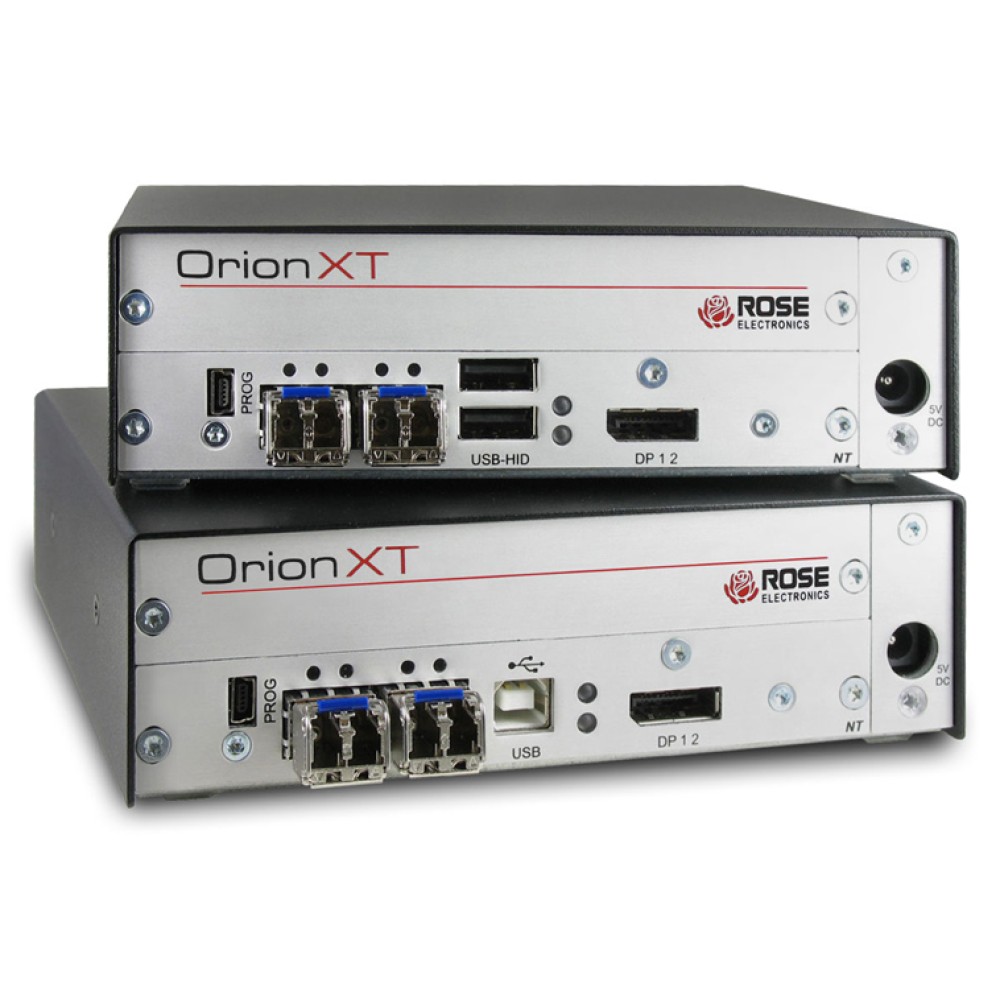

OrionディスプレイポートとHDMIビデオに別々のカードを使用することができます (詳細は個々の製品データシート参照)。これらのカードは、CATxまたは光ファイバーケーブルを介したハイデフビデオとオーディオ信号の送信を可能にします。USB 2.0や追加アナログ/デジタルオーディオをディスプレイポートとHDMI組み立てシャーシに追加することができ、同一CATxか光ファイバーケーブルを介して送信できます。

OrionデジタルKVMスイッチおよびOrion XTender

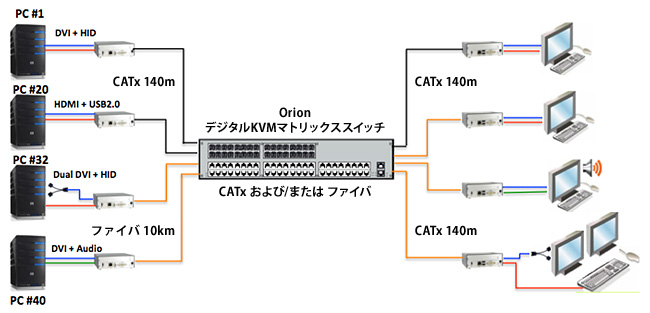

CATxと光ファイバーケーブルを介して、複数のビデオ、USBおよび周辺機器の設定をサポートすることに加えて、Orion XTenderとOrionデジタルKVMマトリックススイッチを組み合わせ、トランスミッター(TX)とレシーバー(RX)モジュールとして使用することができます。OrionデジタルKVMマトリックススイッチは、同じシャーシでCATxとファイバーの混在を含む8/16/32/64/80/160/288ポートの、柔軟性のあるポートの設定を提供します。

高性能なデジタルビデオ品質によるフルHD、3D、2K/4Kビデオ解像度、バックアップと完全な冗長スイッチ設定を備えたOrion KVM/XTenderは、デジタルビデオ/オーディオとUSB分散、アプリケーションの切り替えに優れた、高品質の製品です。

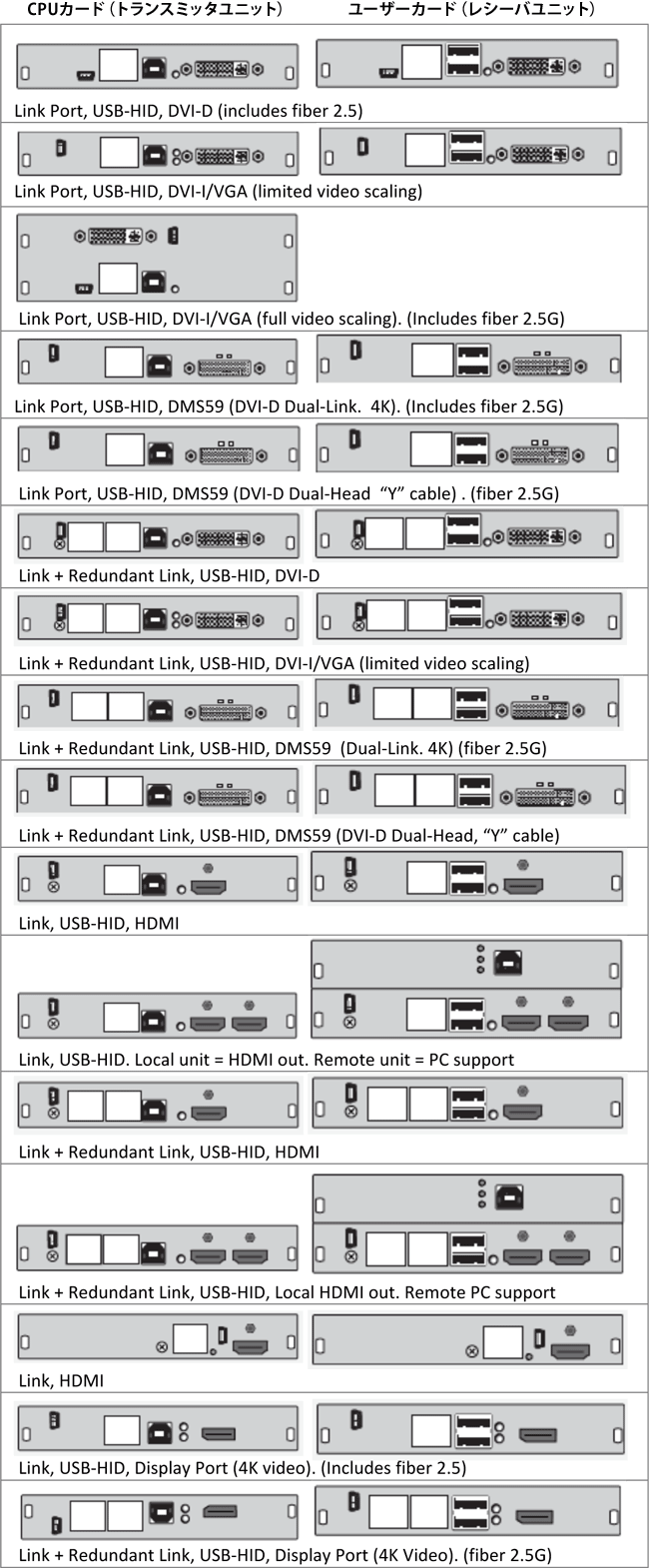

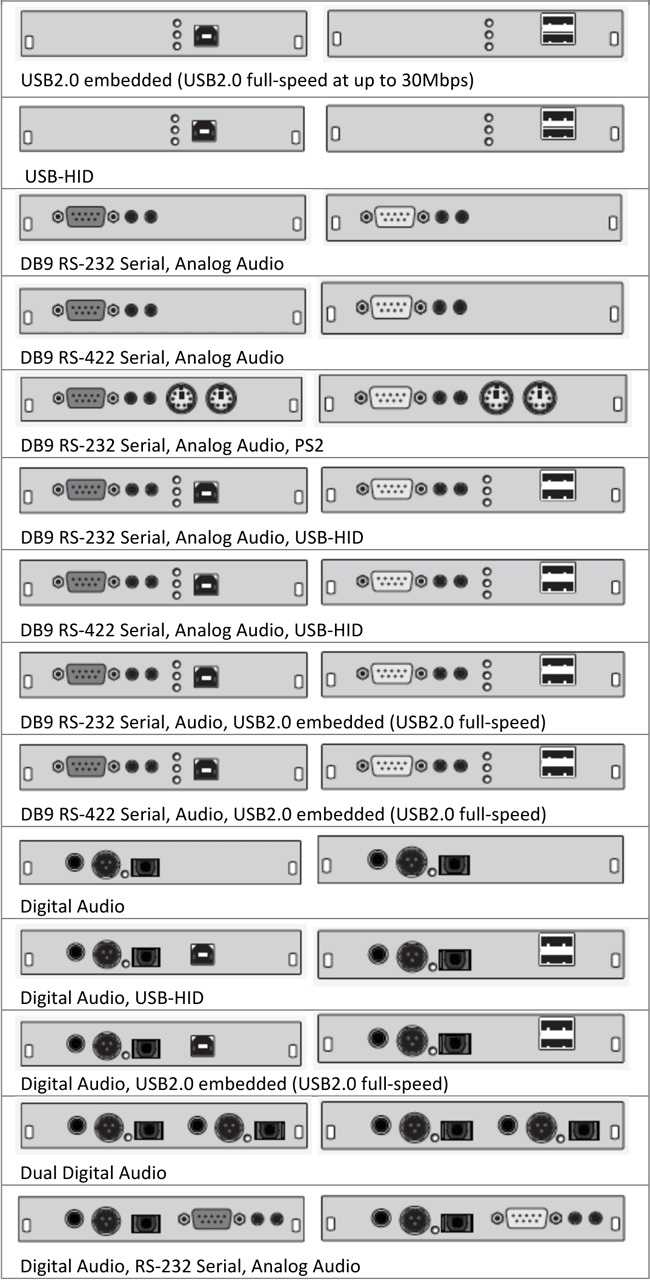

カードは、シャーシまたはラックに挿入されます。オプションカードは必ず、CATxおよびファイバーリンクを持つメインカードと組み合される必要があります。
CATx、シングルモード光ファイバー、マルチモード光ファイバーのケーブル接続が可能です。

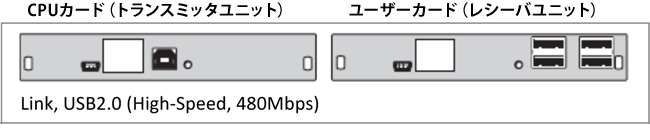

ハイスピードUSB 2.0 (480Mbps) インターフェースは、別々のCATx/ファイバーケーブルが必要です。
フルスピードの組込USB 2.0は、別々のCATx/ファイバーケーブルを必要としません。
