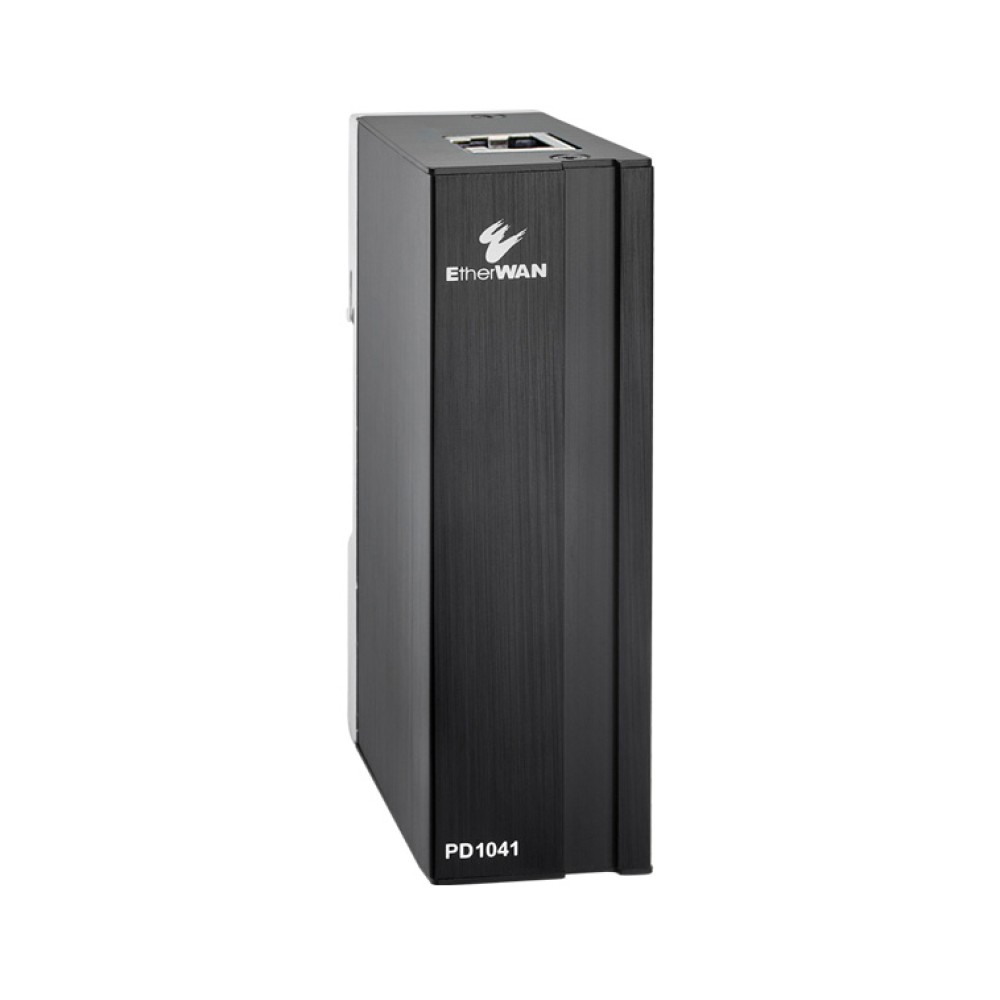

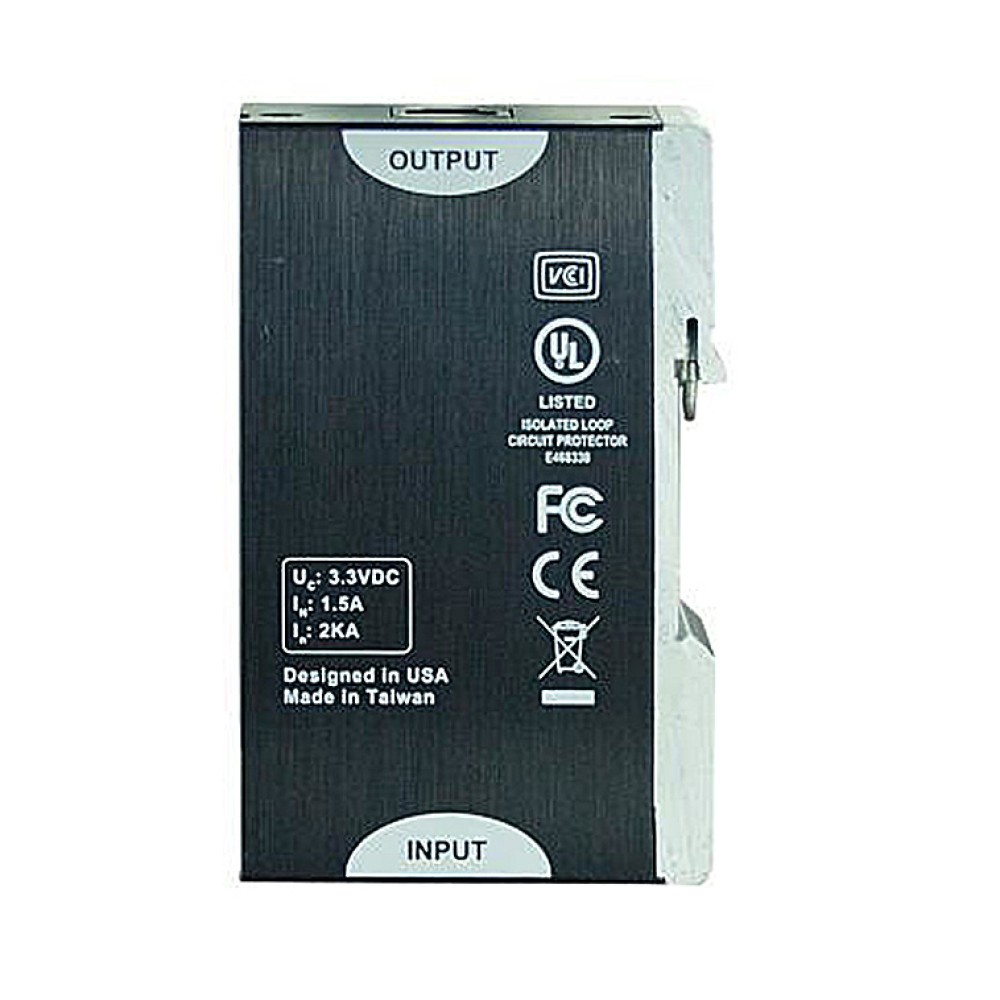

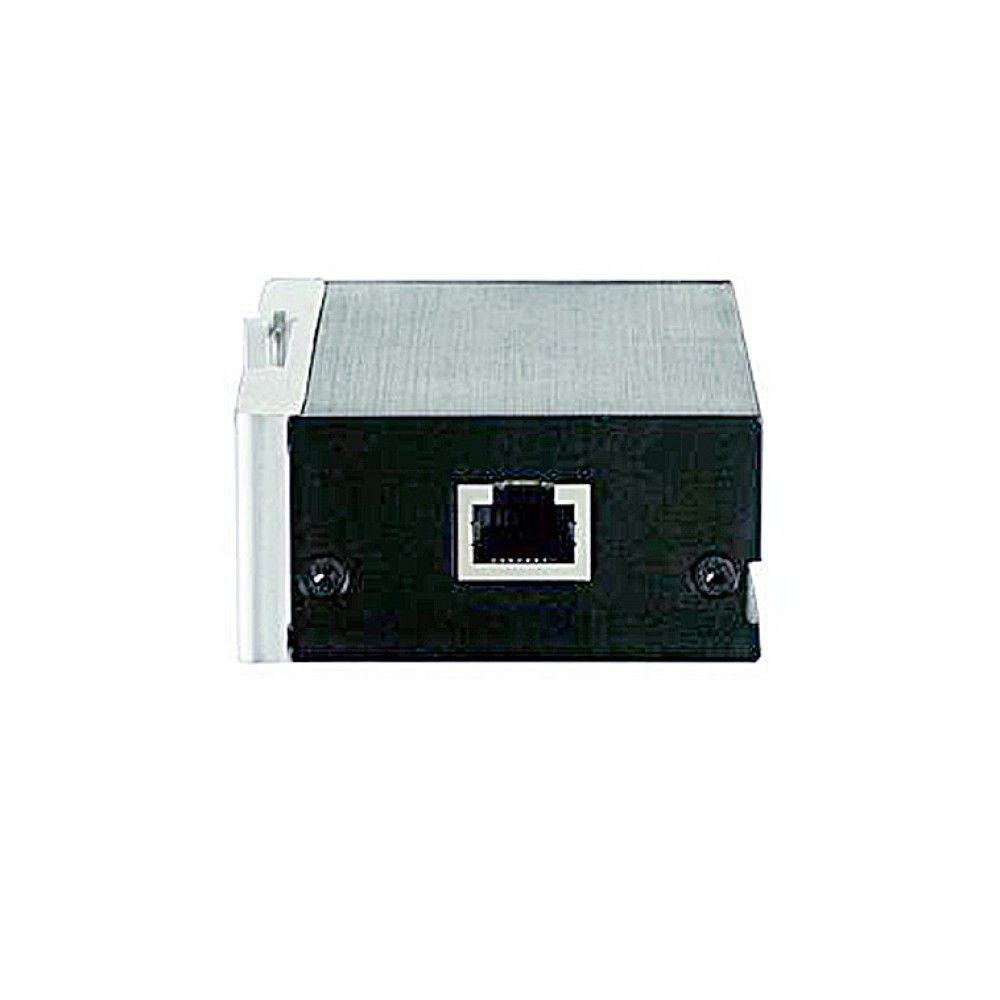

PD1041
イーサネットライン用サージ保護デバイス
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
ネットワークを電圧サージから保護
RJ45コネクタを通してデバイス間の保護を提供
柔軟性のあるマウンティング
DINレール または デスクトップ設定をサポート
ワイド温度範囲
過酷な環境において-40～75℃の幅広い動作温度範囲の提供
10/100BASE-T、ギガビット および PoE製品との互換性
パススルーデータ および PoE電力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

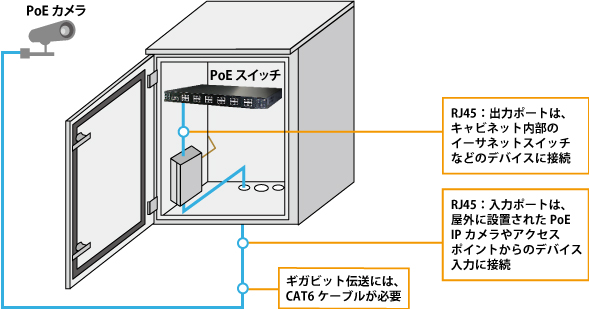

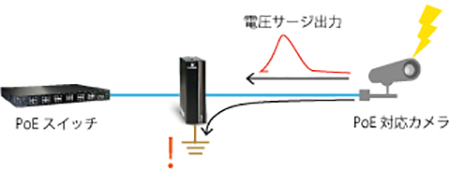

「PD1041」は、サージ保護電流最大10kAをサポートするサージ保護デバイス (SPD) です。「PD1041」は、イーサネットを介して標準ギガビットのデータおよび電源をパススルーする2 RJ45ポートを備えています。また、幅広い動作温度範囲 (-40～75℃の温度で100Mbps以下のスループット) の過酷な環境に対応します。さらに、CE、FCC、VCCI、UL497BおよびRoHSコンプライアンス要件を満たしています。高い電磁干渉、不安定な電力供給および間接的な落雷による高圧サージが発生すると、「PD1041」は接地面にサージを逃がしネットワークデバイス、ケーブルおよびデータ通信をダメージから解放します。例えば、屋外のキャビネットのDINレールにマウントし、PoE IPカメラ、ワイヤレスAPまたはPoEスイッチと接続するイーサネットスイッチとケーブルを高圧サージから保護します。EtherWANの堅牢な産業グレード製品は、雷サージ耐性試験の基本規格 IEC 61000-4-5に対応できる設計がされています。
「PD1041」は、すべてEtherWAN製品とのハイレベルのデータポート保護を可能にします。50℃の温度下において伝送速度1GbpsでPoEを使用したテストで、CRCエラーがないことが証明されています。「PD1041」は、あらゆるシーンで高可用性と信頼性であることが証明されたサージ保護デバイス (SPD) です。
| 最大連続動作電圧 UC | ≤ 3.3V DC |
|---|---|
| 最大連続電圧 UC (wire-wire) | ≤ 3.3 V DC (± 60 V DC/PoE+) |
| 最大連続電圧 UC (wire-ground) | ≤ 180 V DC |
| ノーマル電流 IN | ≤ 1.5 A (25℃) |
| 動作実効電流 IC at UC | ≤ 1 μA |
| 残留電流 IPE | ≤ 8 μA |
| 公称放電サージ電流 In (8/20) μs (Core-Core) | 100 A |
| 公称放電サージ電流 In (8/20) μs (Core-Earth) | 2 kA (per signal pair) |
| トータルサージ電流 (8/20) μs | 10 kA |
| 公称パルス電流 Ian (10/700) μs (Core-Core) | ≤ 40 A |
| 公称パルス電流 Ian (10/700) μs (Core-Earth) | ≤ 160 A |
| 出力電流制限 at 1 kV/μs (Core-Core)スパイク | ≤ 85 V (PoE) |
| 出力電流制限 at 1 kV/μs (Core-Earth) スパイク | ≤ 700 V |
| 出力電流制限 at 1 kV/μs (Core-Core) 静電気 | ≤ 9 V |
| 出力電流制限 at 1 kV/μs (Core-Earth) 静電気 | ≤ 700 V |
| 出力電流制限 at 100V/s (Core-Core) | ≤ 9 V |
| 出力電流制限 at 100V/s (Core-Earth) | ≤ 300 V |
| 出力電流制限 at 100V/μs (Core-Core) | ≤ 9 V |
| 出力電流制限 at 100V/μs (Core-Earth) | ≤ 600 V |
| 残留電圧 at IN (conductor-conductor) | ≤ 15 V ≤ 100 V (PoE) |
| 電圧保護レベル Up (Core-Core) | ≤ 9 V (B2 - 1 kV/25 A) ≤ 100 V (B2 - 1 kV/25 A - PoE) ≤ 15 V (500 V/100 A) |
| 電圧保護レベル Up (Core-Earth) | ≤ 600 V ≤ 700 V (C2 - 4 kV/2 kA) |
| レスポンスタイム tA (Core-Core) | ≤ 1 ns |
| レスポンスタイム tA (Core-Earth) | ≤ 100 ns |
| 入力減衰aE, sym. | 1 dB (≤ 250 MHz) |
| 近端漏話減衰 | ≤ 35 dB (At 250 MHz/100 Ω) |
| カットオフ周波数 fg (3 dB), sym. in 100 Ohm system | 500 MHz |
| 容量 (Core-Core) | typ. 5 pF (f=1 MHz/VR=0 V) |
| 容量 (Core-Earth) | typ. 2 pF (f=1 MHz/VR=0 V) |
| サージ許容容量 in acc. with IEC 61643-21 (Core-Core) | B2 (1 kV/25 A) |
| サージ許容容量 in acc. with IEC 61643-21 (Core-Earth) | B2 (4 kV/100 A) C2 (4 kV/2 kA) D1 (1 kA) |
| メカニカル | |
| ハウジング | アルミケース IP20 |
| サイズ | 62.5mm (W) × 100mm (H) × 30mm (D) |
| 重量 | 184g ± 5% |
| 設定 | DINレール |
| コネクション (入力/出力) | RJ45コネクタ/RJ45コネクタ |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95%（結露なきこと） |
| 認証 | |
| ISO | ISO9001認定工場で製造 |
| EMI | CE FCC Part 15 lass B VCCI |
| TUV | IEC61643-21 |
| UL | UL497B |

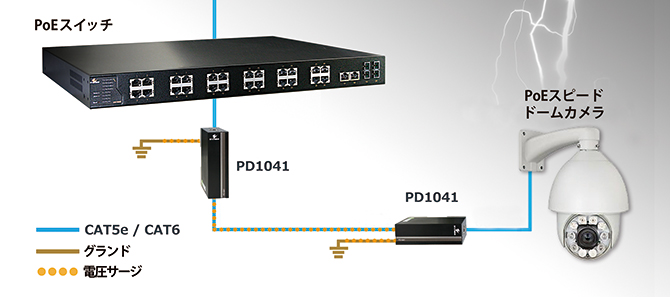

アプリケーション

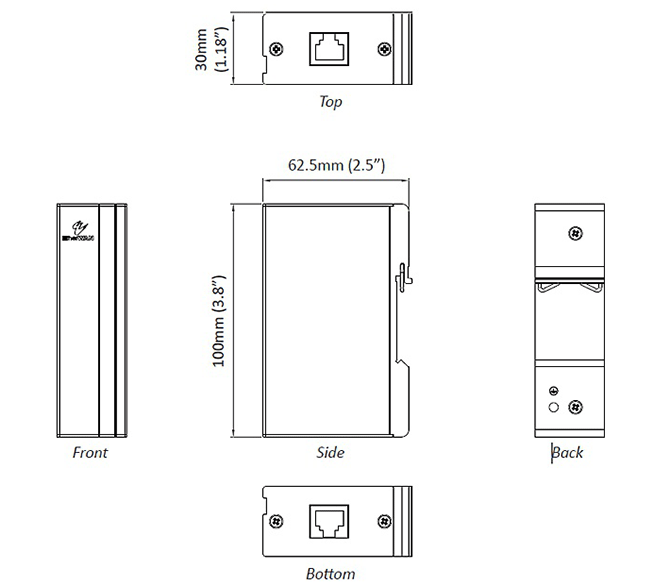

サイズ (単位=mm)
| PD1041 | イーサネットライン用サージ保護デバイス |
|---|
