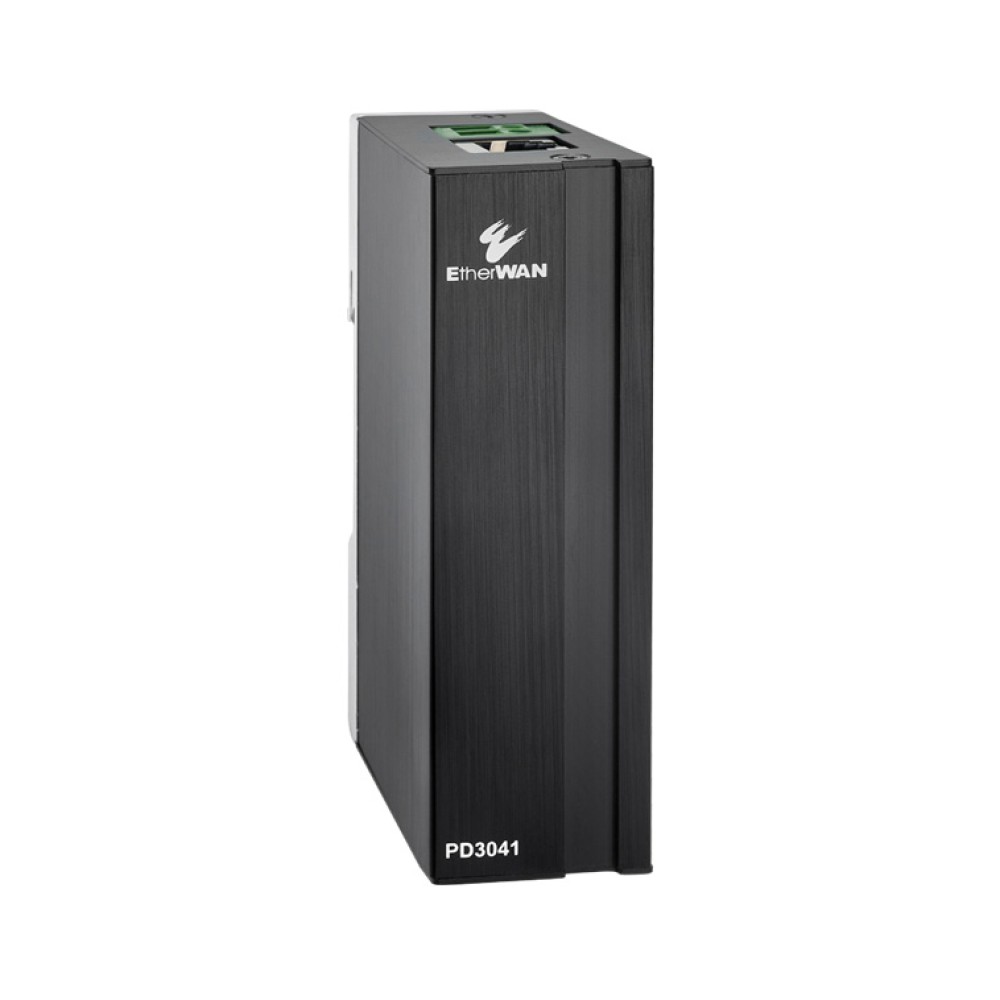

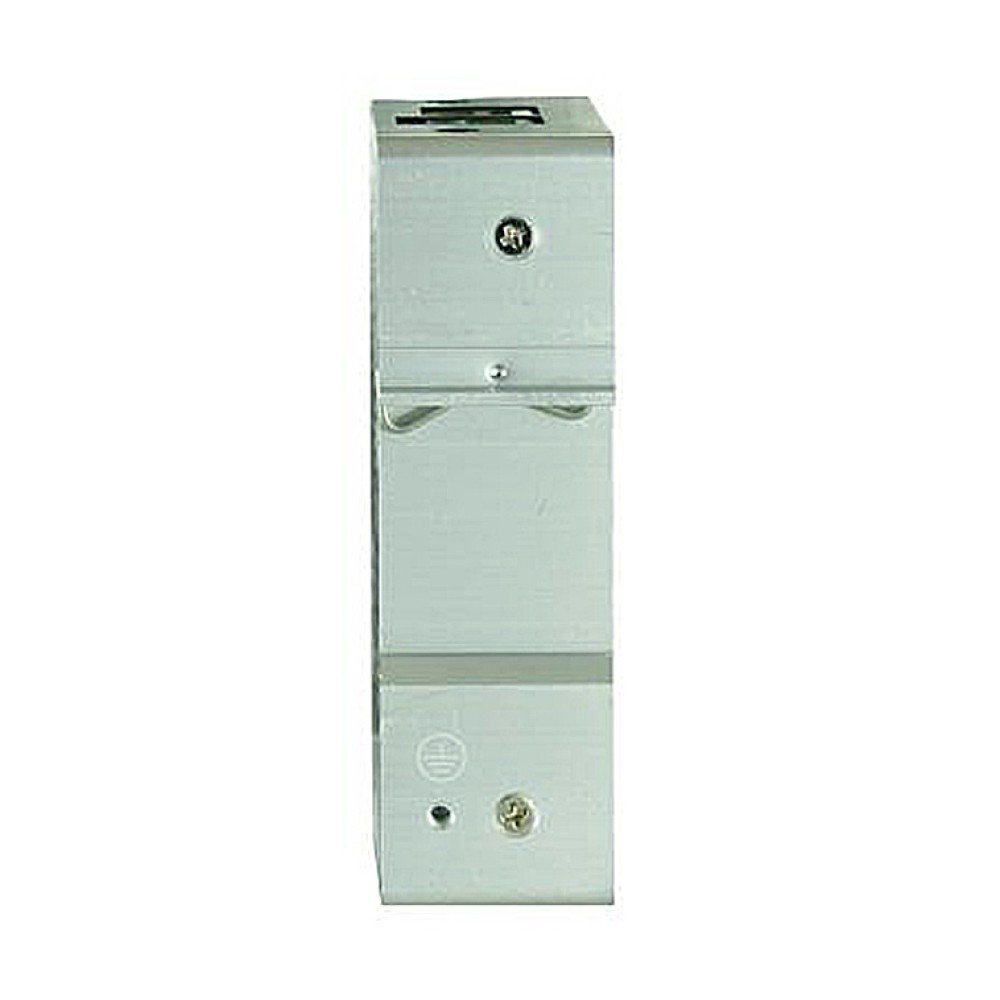

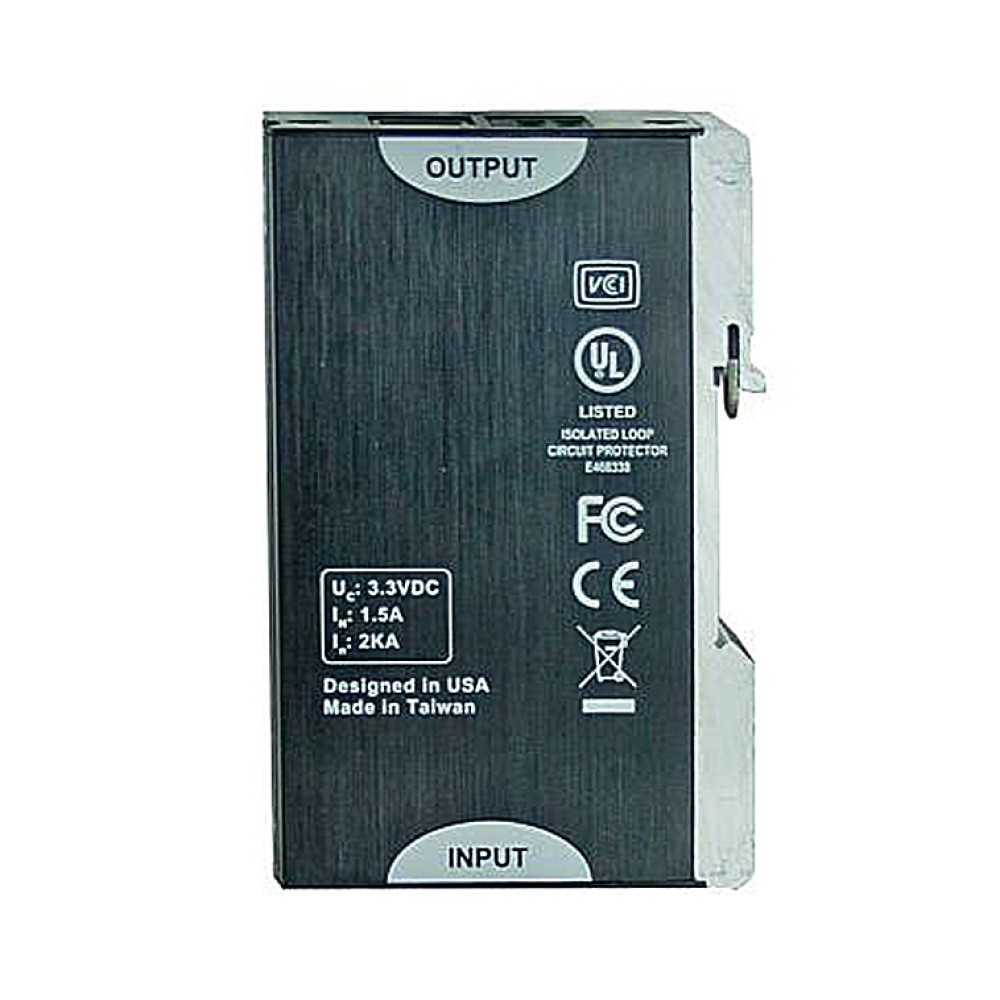

PD3041

RJ-11および2線ターミナルブロックタイプ 電話線及びツイストペアシリアルケーブル用サージプロテクター

主な製品特長

  • 電力サージ保護ソリューション
  • 柔軟性のある設定
  • 幅広い動作温度範囲に対応

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

EtherWANの堅牢性の高い産業用ワイド動作温度対応のサージ保護デバイス「PD3041」は、電話線を使ったアプリケーションにおいて危険な電気サージやグランドループ、大型モータ、高圧切換器、溶接機の起動や切換の際に生じる電気放電および落雷などの影響から貴重なネットワーク機器を保護するために設計が施されています。PD3041は、ED3501およびED3541エクステンダを介してイーサネットを長距離延長する際に使用する、電話線を接続するRJ-11/2線式ターミナルブロックコネクタを備えています。電話線間のトータルサージ電流は、最大10KAを保護します。 また、PD3041は、幅広い動作温度範囲 (100Mbpsのスループットの下で-40℃~75℃) に対応しており、EN61000-4-5に準拠した設計がされ、UL497B、IEC61643-21、CE、FCC、VCCIおよびRoHSのコンプライアンス要件を満たしています。PD3041は、ハイレベルのデータポート保護を行うことで、高い可用性と信頼性を必要とするEtherWANの電話線を使用するすべてのエクステンダに使用可能です。アプリケーションとしては、屋外のIPカメラとアクセスポイントをはじめとして、屋上に設置されたネットワーキングキャビネットがあります。

電気
最大連続動作電圧 UC≤ 185VDC
最大連続動作電圧 UC (wire-wire)≤ 185VDC
最大連続動作電圧 UC (wire-ground)≤ 185VDC
ノーマル電流 IN≤ 380mA (25℃)
動作実効電流 IC at UC≤ 6 μA
残留電流 IPE≤ 4 μA
公称放電サージ In (8/20) μs (Core-Core)≤ 5 kA
公称放電サージ In (8/20) μs (Core-Earth)≤ 5 kA
トータルサージ電流 (8/20) μs10 kA
公称パルス電流 Ian (10/1000) μs (Core-Core)≤ 100A
公称パルス電流 Ian (10/1000) μs (Core-Core) (Core-Earth)≤ 100A
公称パルス電流 Ian (10/1000) μs (Core-Core)≤ 150A
公称パルス電流 Ian (10/1000) μs (Core-Earth)≤ 150A
Output voltage limitation at 1 kV/μs (Core-Core) spike≤ 250 V
出力電圧制限 1 kV/μs (Core-Earth) spike ≤ 250 V
残留電圧 at In, (conductor-conductor)≤ 120 V
残留電圧 at In, (conductor-ground)≤ 120 V
電圧保護レベル UP (Core-Core)≤ 300 V (B2 – 100A)
≤ 300 V (C1 – 500A)
≤ 300 V (C2 – 5kA)
電圧保護レベル UP (Core-Earth)≤ 300 V (B2 – 100A)
≤ 300 V (C1 – 500A)
≤ 300 V (C2 – 5kA)
レスポンスタイム tA (Core-Core)≤ 100 ns
レスポンスタイム tA (Core-Earth)≤ 100 ns
入力減衰 aE, sym.Typ. 0.5 dB (≤ 5 MHz)
Typ. 0.3 dB (≤ 8 MHz/150Ω)
Typ. 0.3 dB (≤ 2.5 MHz/600Ω)
近接漏話減衰≤ 35 dB (At 250 MHz/100 Ω)
カットオフ周波数 fg (3 dB), sym. in 100 Ohm systemTyp. 50 MHz
レジスタンス in series3.3 Ω ±10%
サージ許容容量 in acc.with IEC 61643-21 (Core-Core)B2 (4kV / 100A)
C1 (1kV / 500A)
C2 (10kV / 5kA) (Terminal block)
C2 (6kV / 3kA) (RJ11)
サージ許容容量 in acc.with IEC 61643-21 (Core-Earth)B2 (4kV / 100A)
C1 (1kV / 500A)
C2 (10kV / 5 kA) (Terminal block)
C2 (6kV / 3kA) (RJ11)
D1 (1 kA)
メカニカル
筐体Aluminum caseアルミケース
IP30
サイズ62.5mm (W) × 100mm (H) × 30mm (D)
重量184g ± 10%

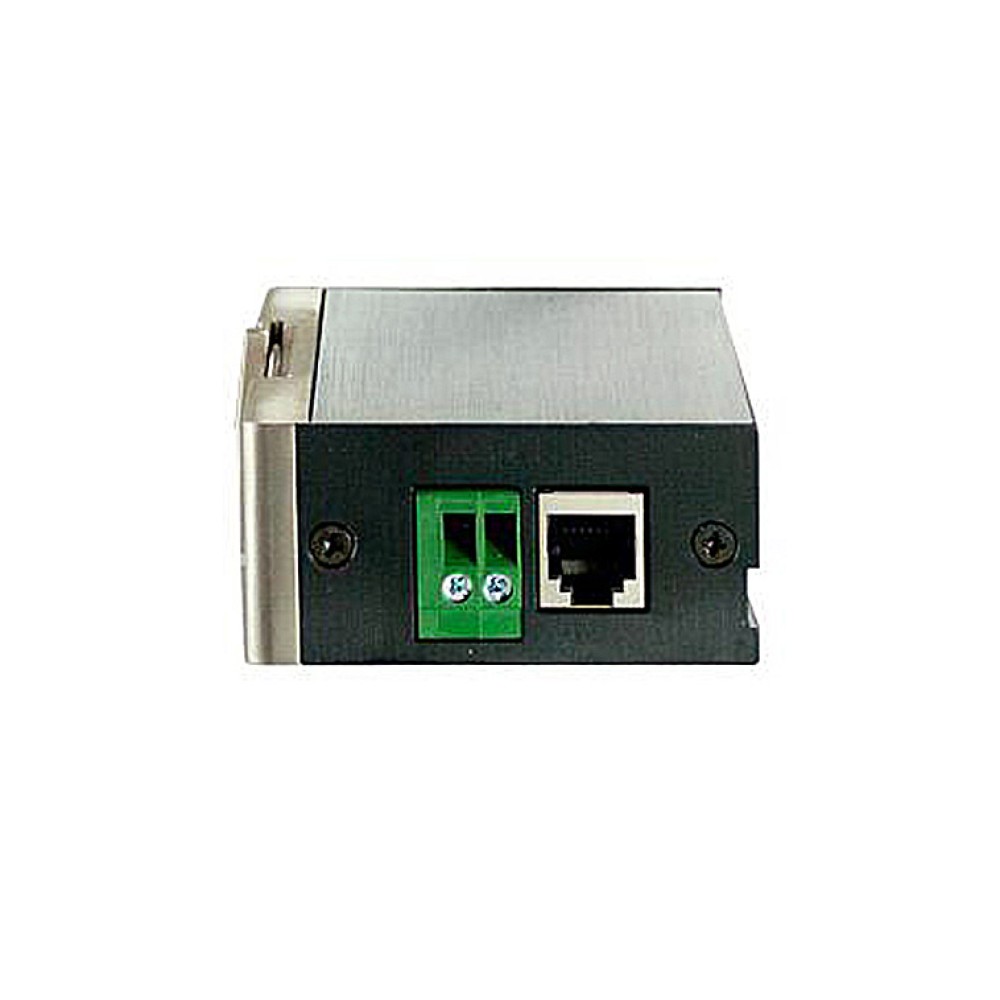

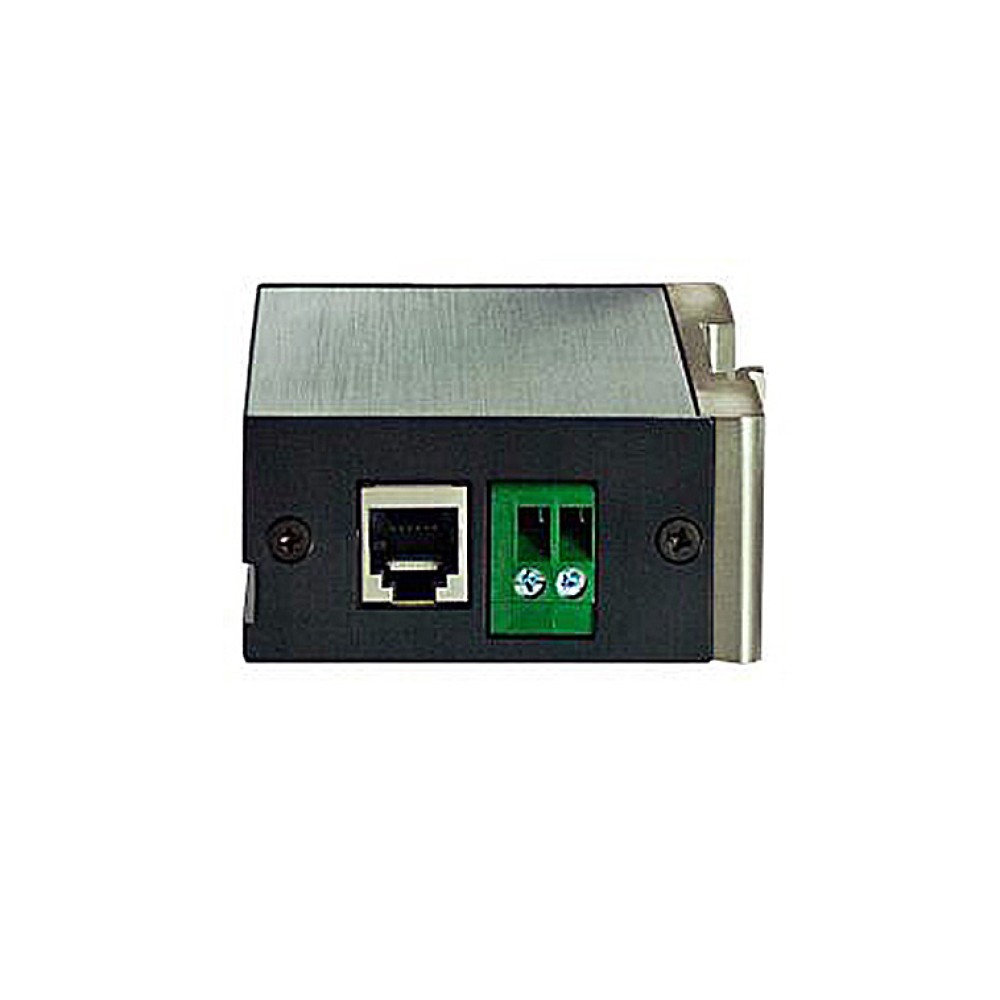

設置RJ-11コネクタ/ターミナルブロック
環境
動作温度-40~75℃
保管温度-40~85℃
湿度5~95%, 結露なきこと
認証
ISOISO9001認定施設で製造
EMICE
FCC Part 15 Class B
VCCI
TUVIEC61643-21
ULUL497B

アプリケーション

構成図

サイズ (単位=mm)

サイズ
