ATEN

PE5208B

計測機能搭載温湿度センサー対応 1Uタイプ8ポートeco PDU (IEC 200V 20Aモデル)

主な製品特長

接続

10/100イーサネットポート内蔵でTCP/IP経由での電力の可視化
TCP/IP、UDP、HTTP、HTTPS、SSL、DHCP、SMTP、NTP、DNS、Auto Sense、Ping、Telnet、SNMP V1/V2/V3対応
2段階のユーザレベル (アカウント/パスワード)、IP/MACフィルタ、128-bit SSL、RADIUSに対応
eco Sensor※、マルチブラウザ (IE、Firefox、Chrome、Safari) 対応

NRGence™ シリーズのPDUと連携して動作するように設計されているソフトウェア。PEシリーズ全製品のパッケージに同梱。

計測

電力状態はバンクレベルで計測・監視
環境監視 - 外部温度/湿度/差圧センサの使用でラック環境をモニタリング
バンクレベルの電流、電圧、電力、消費電流や温湿度のリアルタイム計測およびしきい値の設定が可能

アウトレット切替制御

常にON

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

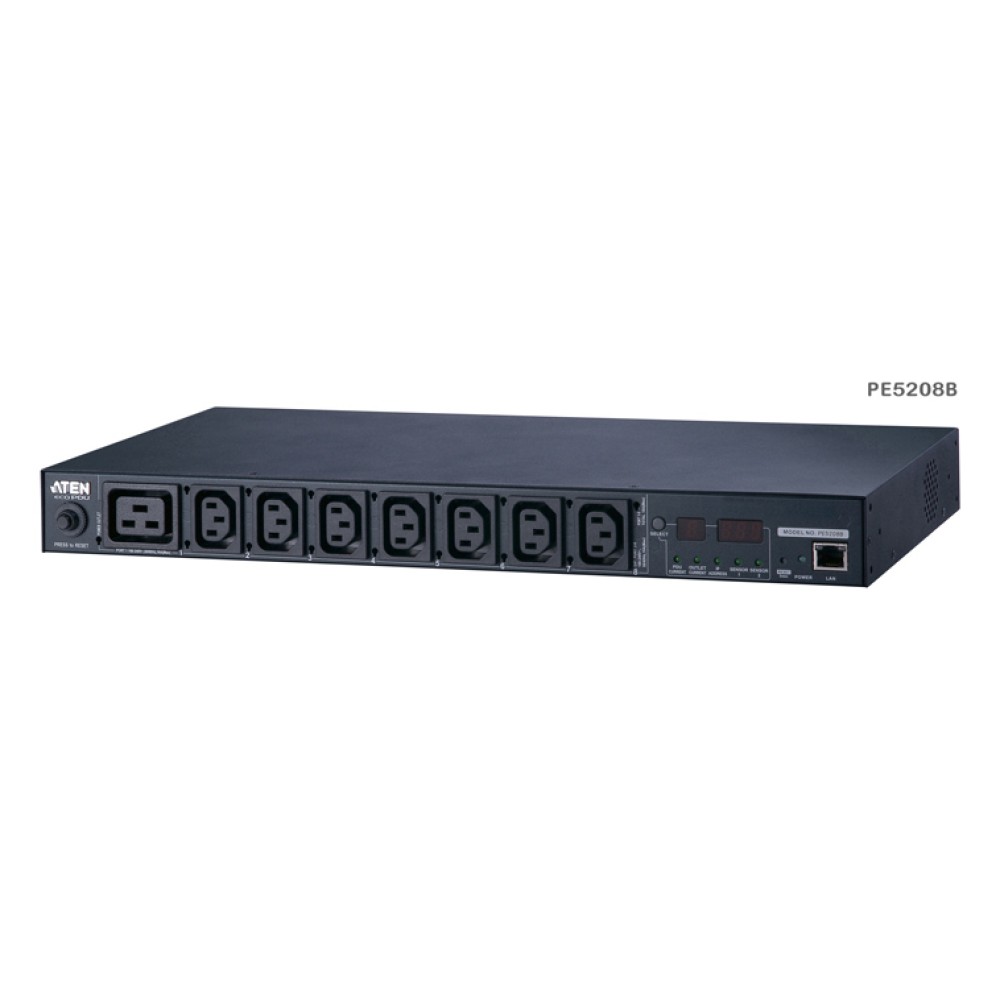

PE5208Bは、8ポートのACアウトレットを搭載した1Uタイプのeco PDUです。アウトレットは電圧200V・電流20Aに対応したIEC 320 C13を7ポートおよびIEC 320 C19を1ポート搭載しています。本製品を導入することで、センサ※を使用してデータセンタ環境の健全性を監視する機能を追加することができます。

本製品が提供するリアルタイムの電力測定機能を使えば、TCP/IPネットワークに接続できる場所であればどこからでも、PDUに接続された機器の電力状態をバンク単位で監視することができます。

また、サードパーティのSNMP Manager v1/v2/v3およびATEN eco PDU管理ソフトウェア「eco Sensor」に対応しています。eco Sensorでは、直感的でユーザフレンドリなGUIを使ってPDUデバイスの設定や接続デバイスの電源状態の監視ができるため、複数デバイスの管理が簡単になります。

高度なセキュリティ機能と高い操作性を提供するeco PDUは、複数のコンピュータの電源をリモートから管理して電力リソースを効率的に割り当てるのに、利便性、信頼性、そしてコストパフォーマンスのいずれにおいても、最良のソリューションを提供します。

センサはオプションです。エネルギー効率のデータやグラフをより詳細な形で生成したい場合は、センサを使用した機器構成が必要です。

モデル			PE5208
型番			PE5208B
入力	定格入力		100～240VAC、50/60Hz、20A
入力	入力用ケーブル (プラグ側)		NEMA L6-20P
出力	アウトレット	形状	IEC 320 C13	IEC 320 C19
	アウトレット	個数	7	1
	定格出力	ポート別	100～240VAC、50/60Hz、15A	100～240VAC、50/60Hz、20A
		バンク別	100～240VAC、50/60Hz、20A
		全ポート合計	100～240VAC、50/60Hz、20A
負荷容量			4.2KVA
監視単位			バンク

電気仕様
定格入力電圧	200V
最大入力電流	20A (最大) /16A (ULディレーティング)
入力周波数	50/60Hz
入力側インターフェース	入力用電源ケーブル (プラグ側) NEMA L6-20P

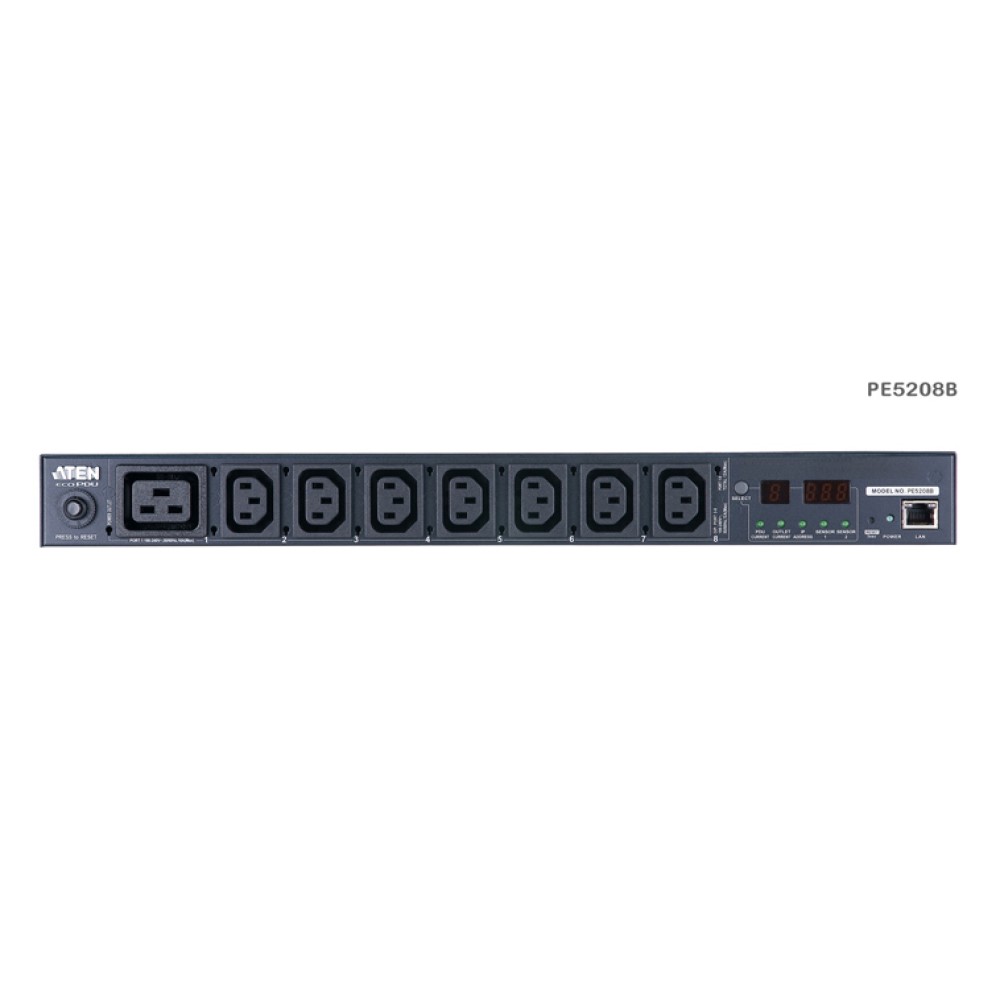

アウトレットタイプ	合計：IEC 60320 C13×7 + IEC 60320 C19×1
定格出力電圧	200V
最大出力電流 (アウトレット)	C13：15A (最大) /12A (ULディレーティング) C19：20A (最大) /16A (ULディレーティング)
最大出力電流 (バンク)	20A (最大) /16A (ULディレーティング)
最大出力電流 (合計)	20A (最大) /16A (ULディレーティング)
ブレーカー	20A ノーヒューズブレーカー×1
計測	バンクレベルの電流、電圧、VA、PF および KWh
アウトレット切替	非対応

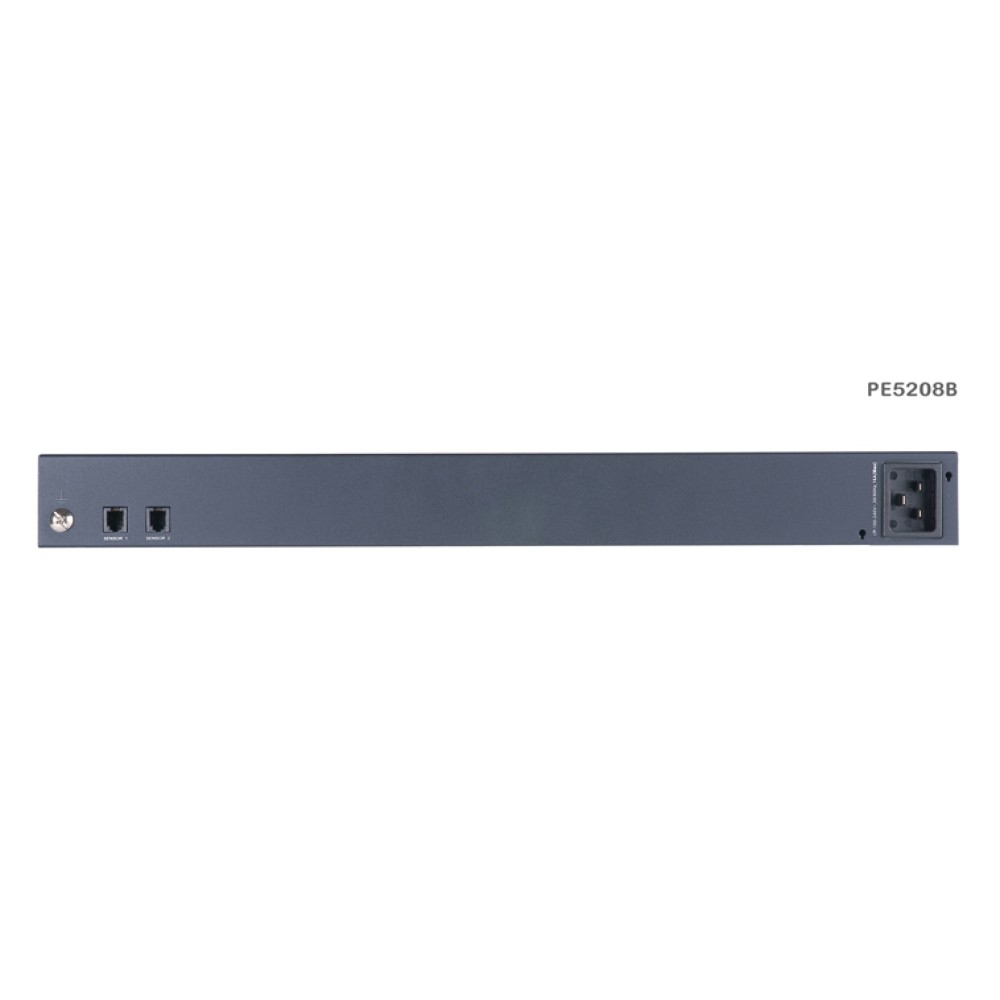

環境センサーポート	2
計測精度	電圧：AC100～250V ±1% 電力：100W～最大許容範囲電力 ±2% 電流：0.1～1A ±0.1A、1～20A ±1%
スイッチ
リセット	ピンホール型スイッチ×1
LED
選択	1桁7セグメントデジタル表示×1
電流/IP	3桁7セグメントデジタル表示×1
センサー	グリーン×2
電源	ブルー×1
10/100 Mbps	オレンジ/グリーン×1
リンク	グリーン×1
ケース
ケース材料	メタル
サイズ (W×D×H)	433×221×44 mm
重量	2.71 kg
動作環境
温度 (動作/保管)	0～50℃/-20～60℃
湿度 (動作&保管)	0～80% RH、結露なきこと
規格準拠
EMC認証	FCC、その他は依頼による
安全性検証	TUV-CB、cTUVus、PSE、その他は依頼による
同梱品	ラックマウントキット×1 ソフトウェアCD (eco Sensorソフトウェアおよびマニュアル) ×1 電源コード×1 フットパッド (4個入) ×1 クイックスタートガイド×1 ケーブル抜け防止ホルダー (10個入/袋) ×1 ケーブル抜け防止ホルダー取付工具×1
※PE5シリーズはバンク単位のみ計測可能であるため、機能しません。

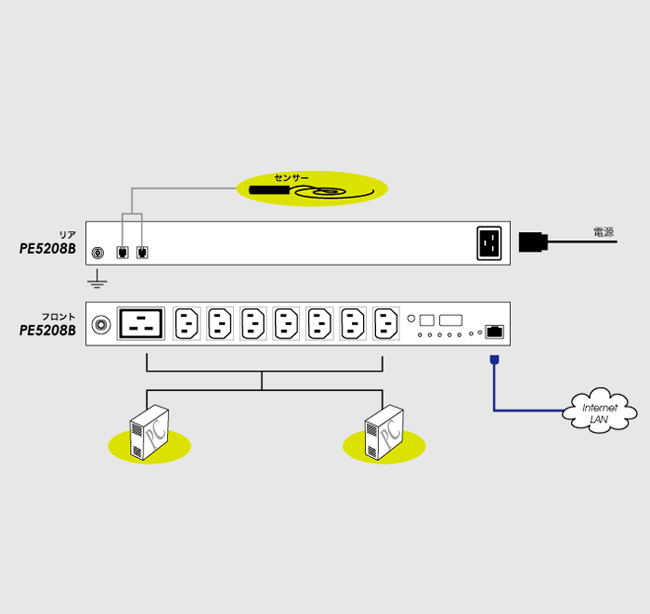

構成図

PE5208B	計測機能搭載温湿度センサ対応 1Uタイプ8ポートeco PDU (IEC 200V 20Aモデル)
