PE5324TA

計測機能搭載 温湿度センサー対応 スリムタイプ24ポート eco PDU (NEMA 100V 30Aモデル)

主な製品特長

  • 従来製品よりスリムな幅5.6cmの0Uタイプeco PDU - ラックスペースの有効活用が可能
  • 10/100Mbpsイーサネットポート内蔵でTCP/IP経由でのリモート電源管理が可能
  • TCP/IP、UDP、HTTP、HTTPS、SSL、DHCP、SMTP、NTP、DNS、auto sense、Ping、SNMP Manager v1/v2/v3対応
  • 2段階のユーザレベル、IP/MACフィルタ、SSL 128-bit暗号化、RADIUSに対応
  • eco PDU電源管理ソフトウェア「eco Sensor」対応
  • マルチブラウザ対応 (IE、Firefox、Chrome、Safari)
  • 電力状態はバンクレベルで計測
  • 環境監視 - 外部温度/湿度/差圧センサの使用でラック環境をモニタリング および アラート通知
  • ブラウザ上で、バンクレベルの総電流、電圧、電力、および 消費電流をリアルタイムで監視可能
  • ケーブル抜け防止ホルダ同梱 - 電源ケーブルが誤って抜け落ちることを防止可能

エネルギー管理ソフトウェア「eco Sensor」

  • 同一イントラネット内に設置されたすべてのPEデバイスを自動検出
  • 電力をリモートからリアルタイムで測定・監視
  • 環境センサを使ってリモートからリアルタイムでモニタリング
  • すべてのPEデバイスの位置表示と監視が可能
  • しきい値超過時にはSMTPやSyslogで警告通知
  • 電力分析レポート機能

NRGence™ シリーズのPDUと連携して動作するように設計されているソフトウェア。PEシリーズ全製品のパッケージに同梱。

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

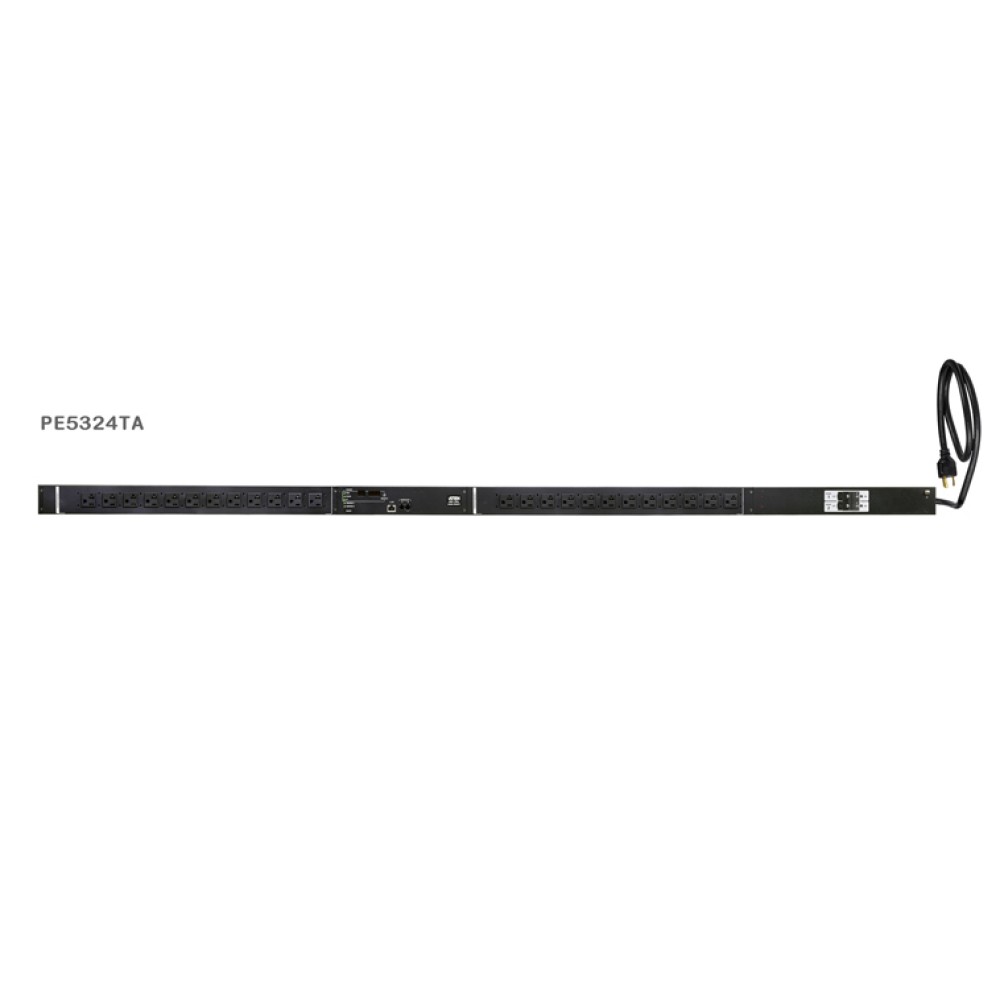

PE5324TAは、24ポートのACアウトレットを搭載したeco PDUです。アウトレットの種類はNEMAタイプ (NEMA 5-20R) です。本製品は従来製品よりコンパクトかつ軽い筐体を採用しています。幅は5.6cmとスリムなサイズなので、サーバラックのスペースを取らないだけでなく、ラック内のエアフローや冷却の効率を上げることができます。

本製品には、リアルタイムの電力測定機能が搭載されています。この機能を使えば、TCP/IPネットワークに接続できる場所であればどこからでも、PDUに接続された機器の電力状態をバンク単位で監視することができます。センサを使用すれば、データセンタ環境の健全性を監視する機能を追加することができます。

また、ATEN eco PDU管理ソフトウェア「eco Sensor」と併用すれば、ISO 50001要件に合った消費電力、PUE、RCIやRTIのリアルタイムなモニタリングや計測を行うと同時に、そのレポートを作成することができます。こうしたレポートを分析することで、エネルギーの効率化を行うことができます。さらに、このeco Sensorでは、PDUデバイスの設定や接続デバイスの電源状態の監視には、直感的でユーザーフレンドリなGUIを使用するので、複数のデバイスを簡単に管理できるようになります。

センサはオプションです。エネルギー効率のデータやグラフをより詳細な形で生成したい場合は、センサを使用した機器構成が必要です。

デバイス接続数 24
電気仕様 定格入力電圧 AC 100~120V
最大入力電流 30A(最大)、24A(ULディレーティング)
入力周波数 50/60Hz
入力側インターフェース NEMA L5-30P
負荷容量 最大3600VA
アウトレットタイプ 合計:NEMA 5-20R×24
バンク1:アウトレット1~12; NEMA 5-20R×12
バンク2:アウトレット13~24; NEMA 5-20R×12
定格出力電圧 AC 100~120V
最大出力電流(アウトレット) NEMA 5-20R:15A(最大)、12A(ULディレーティング)
最大出力電流(バンク) 15A(最大)、12A(ULディレーティング)
最大出力電流(合計) 30A(最大)、24A(ULディレーティング)
計測 バンク単位で電流・電圧・電力・力率・ワット時を監視
アウトレット切替 非対応
環境センサポート 2
計測精度 電圧:AC100~250V ±1%
電力:100W~ 最大許容範囲±2%
電流:0.1~1A ±0.1A、1~20A ±1%
コネクタ LAN RJ-45 メス×1
スイッチ 電源 16Aスリムブレーカー×2
リセット ピンホール型スイッチ×1
選択 プッシュボタン×1
LED 10/100 Mbps オレンジ/グリーン×1
電源 ブルー×1
PDU/PHASE グリーン×1
バンク グリーン×1
IP グリーン×1
センサ グリーン×2
ID 1桁7セグメントデジタル表示×1
電流/IP 3桁7セグメントデジタル表示×1
BANK1: レッド×1
BANK2: レッド×1
ケース材料 サイズ(W×D×H) 56×48×1775 mm
重量 4.95 kg
電源ケーブル長 3 m
動作環境 湿度(動作/保管) 0~50℃/-20~60℃
温度(動作&保管) 0~80%RH、結露なきこと
規格準拠 EMC認証 FCC、J55022、その他は依頼による
安全性検証 PSE、その他は依頼による
同梱品 ラックマウントキット×1
クイックスタートガイド×1
入力 定格入力 AC 100~120V、50/60Hz、
30A、24A(ULディレーティング)
入力用ケーブル
(プラグ側)
NEMA L5-30P
NEMA L5-30P
出力 アウトレット 形状 NEMA 5-20R
NEMA 5-20R
個数 24
定格出力 ポート別 AC 100~120V、50/60Hz、
15A(最大)、12A(ULディレーティング)
バンク別 AC 100~120V、50/60Hz、
15A(最大)、12A(ULディレーティング)
全ポート合計 AC 100~120V、50/60Hz、
30A(最大)、24A(ULディレーティング)
監視単位 2バンク
環境センサ
EA1140 温度センサ
EA1240 温度・湿度センサ
EA1340 差圧・温度センサ
ケーブル抜け防止製品
2X-EA07 ケーブル抜け防止ホルダ(10個/袋)
2X-EA08 ケーブル抜け防止ホルダ取付工具(4個/袋)
2X-EA10 IEC 60320 C14プラグコネクタ
2X-EA11 IEC 60320 C20プラグコネクタ
ラックマウントキット
2X-015G スライドレールキット
2X-017G ボタンマウントキット
2X-018G スライドパネルマウントキット

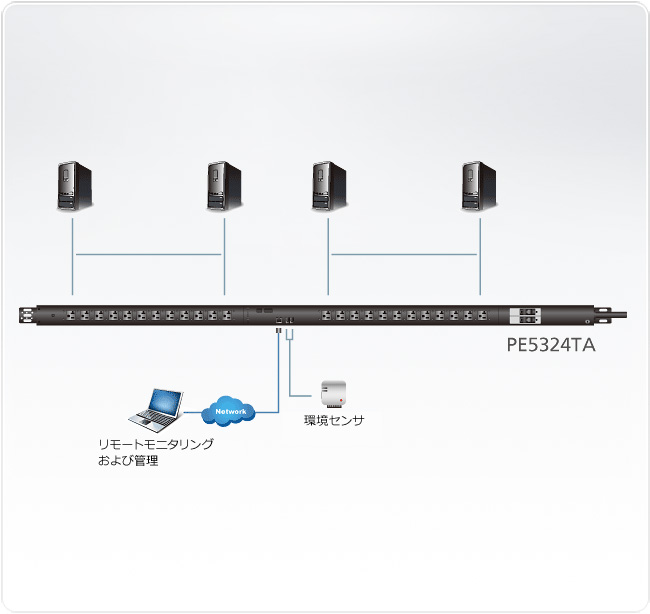

構成図

構成図

製品が定めるケーブル、アダプタおよび他製品との接続について:

  1. ATEN社製品/他社製品を問わず製品同士(分配器、延長器、切替器、およびコンバータ)を連結した動作保証はいたしておりません。(たとえばKVMスイッチと延長器の連結や、延長器にコンバータを連結する事など。ただし、ATENが動作試験を行い、評価・案内したものを除きます。)
    *組み合わせ表 (PDF 95KB)
  2. 製品を組み合わせることにより、多様で画期的なシステムを数多く実現させていますが、組み合わせにより個々の製品の性能を十分に発揮できない場合もございます。
  3. この声明は製品の組み合わせ利用を制限するものではございませんが、製品の導入前に接続検証いただくことを推奨いたします。
