PE5342TB

計測機能搭載温湿度センサー対応スリムタイプ42ポート eco PDU (IEC 200V 30Aモデル)

主な製品特長

従来製品よりスリムな幅5.6cmの0Uタイプeco PDU －ラックスペースの有効活用が可能
10/100Mbpsイーサネットポート内蔵でTCP/IP経由でのリモート電源管理が可能
TCP/IP、UDP、HTTP、HTTPS、SSL、DHCP、SMTP、NTP、DNS、auto sense、Ping、
SNMP Manager v1/v2/v3対応
2段階のユーザレベル、IP/MACフィルタ、SSL 128-bit暗号化、RADIUSに対応
eco PDU電源管理ソフトウェア「eco Sensor」対応
マルチブラウザ対応（IE、Firefox、Chrome、Safari)
電力状態はバンクレベルで計測
環境監視－外部温度/湿度/差圧センサの使用でラック環境をモニタリングおよびアラート通知
ブラウザ上で、バンクレベルの総電流、電圧、電力、および消費電流をリアルタイムで監視可能
ケーブル抜け防止ホルダ同梱－電源ケーブルが誤って抜け落ちることを防止可能

【接続】エネルギー管理ソフトウェア「eco Sensor」(*)

同一イントラネット内に設置されたすべてのPEデバイスを自動検出
電力をリモートからリアルタイムで測定・監視
環境センサを使ってリモートからリアルタイムでモニタリング
すべてのPEデバイスの位置表示と監視が可能
しきい値超過時にはSMTPやSyslogで警告通知
電力分析レポート機能

* NRGence™シリーズのPDUと連携して動作するように設計されているソフトウェア。
PEシリーズ全製品のパッケージに同梱。

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

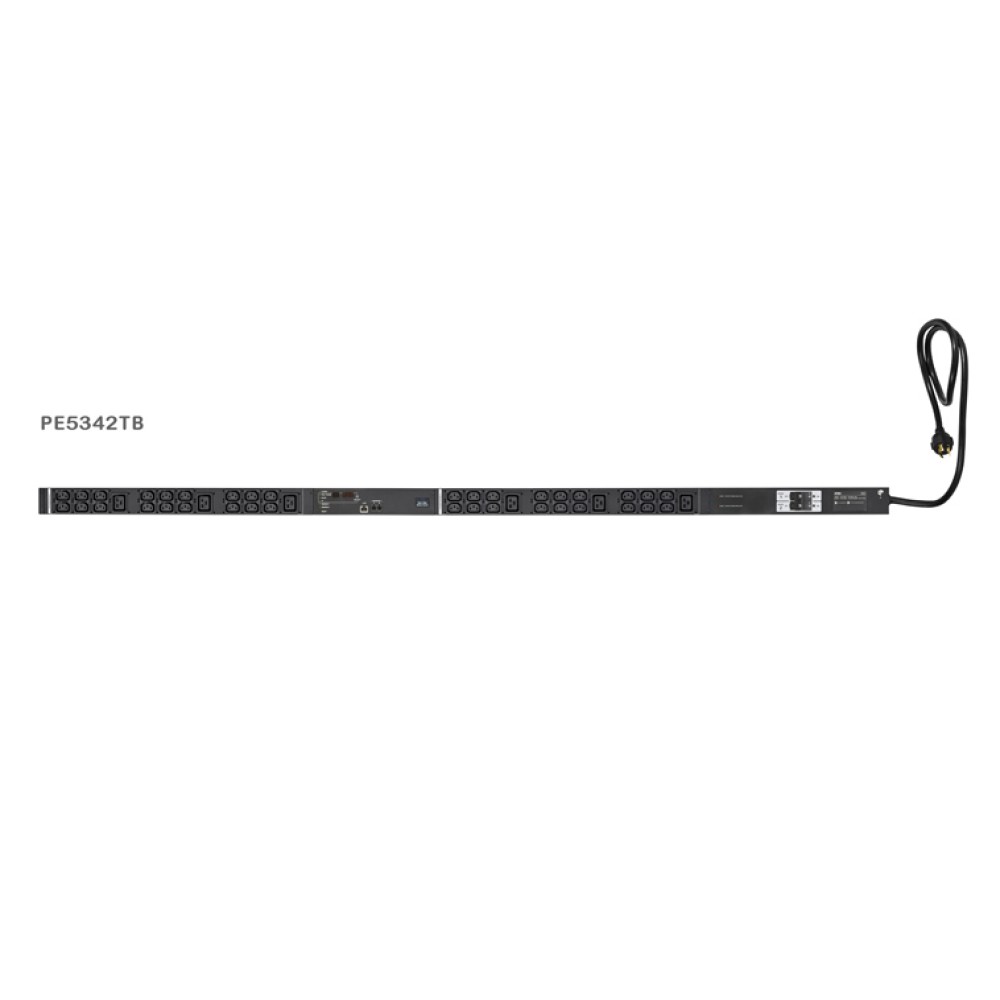

PE5342TBは、42ポートのACアウトレットを搭載したeco PDUです。アウトレットの種類はIECタイプ(IEC 60320 C13、C19)です。本製品は従来製品よりコンパクトかつ軽い筐体を採用しています。幅は5.6cmと、スリムなサイズなので、サーバーラックのスペースを取らないだけでなく、ラック内のエアフローや冷却の効率を上げることができます。

本製品には、リアルタイムの電力測定機能が搭載されています。この機能を使えば、TCP/IPネットワークに接続できる場所であればどこからでも、PDUに接続された機器の電力状態をバンク単位で監視することができます。センサ(*)を使用すれば、データセンタ環境の健全性を監視する機能を追加することができます。

また、ATEN eco PDU管理ソフトウェア「eco Sensor」と併用すれば、ISO 50001要件に合った消費電力、PUE、RCIやRTIのリアルタイムなモニタリングや計測を行うと同時に、そのレポートを作成することができます。こうしたレポートを分析することで、エネルギーの効率化を行うことができます。さらに、このeco Sensorでは、PDUデバイスの設定や接続デバイスの電源状態の監視には、直感的でユーザーフレンドリなGUIを使用するので、複数のデバイスを簡単に管理できるようになります。

* センサはオプションです。エネルギー効率のデータやグラフをより詳細な形で生成したい場合は、センサを使用した機器構成が必要です。

デバイス接続数		42
電気仕様	定格入力電圧	AC 100～240V
	最大入力電流	30A(最大)、24A(ULディレーティング)
	入力周波数	50/60Hz
	入力側インターフェース	NEMA L6-30P
	負荷容量	最大6240VA
	アウトレットタイプ	合計： IEC 60320 C13二重レセプタクル×36、IEC 60320 C19×6 バンク1：アウトレット1～21; IEC 60320 C13二重レセプタクル×18、 IEC 60320 C19×3 バンク2：アウトレット22～42; IEC 60320 C13二重レセプタクル×18、 IEC 60320 C19×3
	定格出力電圧	AC 100～240V
	最大出力電流(アウトレット)	IEC 60320 C13二重レセプタクル： 15A(最大)、12A(ULディレーティング) IEC 60320 C19： 15A(最大)、12A(ULディレーティング)
	最大出力電流(バンク)	15A(最大)、12A(ULディレーティング)
	最大出力電流(合計)	30A(最大)、24A(ULディレーティング)
	計測	バンク単位で電流・電圧・電力・力率・ワット時を監視
	アウトレット切替	非対応
	環境センサポート	2
	計測精度	電圧：AC100～250V ±1％電力：100W～最大許容範囲±2％電流：0.1～1A ±0.1A、1～20A ±1％
コネクタ	LAN	RJ-45 メス×1
スイッチ	電源	16Aスリムブレーカー×2
	リセット	ピンホール型スイッチ×1
	選択	プッシュボタン×1
LED	10/100 Mbps	オレンジ/グリーン×1
	電源	ブルー×1
	PDU/PHASE	グリーン×1
	バンク	グリーン×1
	IP	グリーン×1
	センサ	グリーン×2
	ID	1桁7セグメントデジタル表示×1
	電流/IP	3桁7セグメントデジタル表示×1
	BANK1：	レッド×1
	BANK2：	レッド×1
ケース材料	サイズ(W×D×H)	56×48×1775 mm
	重量	6.01 kg
	電源ケーブル長	3 m
動作環境	湿度(動作/保管)	0～50℃/-20～60℃
動作環境	温度(動作＆保管)	0～80％RH、結露なきこと
規格準拠	EMC認証	FCC、J55022、その他は依頼による
規格準拠	安全性検証	PSE、その他は依頼による
同梱品		ラックマウントキット×1 クイックスタートガイド×1

入力		定格入力	AC 100～240V、50/60Hz、 30A、24A(ULディレーティング)
入力		入力用ケーブル (プラグ側)	NEMA L6-30P
出力	アウトレット	形状	IEC 60320 C13 二重レセプタクル	IEC 60320 C19
	アウトレット	個数	36	6
	定格出力	ポート別	AC 100～240V、50/60Hz、 15A(最大)、12A(ULディレーティング)
		バンク別	AC 100～240V、50/60Hz、 15A(最大)、12A(ULディレーティング)
		全ポート合計	AC 100～240V、50/60Hz、 30A(最大)、24A(ULディレーティング)
監視単位			2バンク

環境センサ
EA1140	温度センサ
EA1240	温度・湿度センサ
EA1340	差圧・温度センサ

ケーブル抜け防止製品
2X-EA07	ケーブル抜け防止ホルダ(10個/袋)
2X-EA08	ケーブル抜け防止ホルダ取付工具(4個/袋)
2X-EA10	IEC 60320 C14プラグコネクタ
2X-EA11	IEC 60320 C20プラグコネクタ

ラックマウントキット
2X-015G	スライドレールキット
2X-017G	ボタンマウントキット
2X-018G	スライドパネルマウントキット

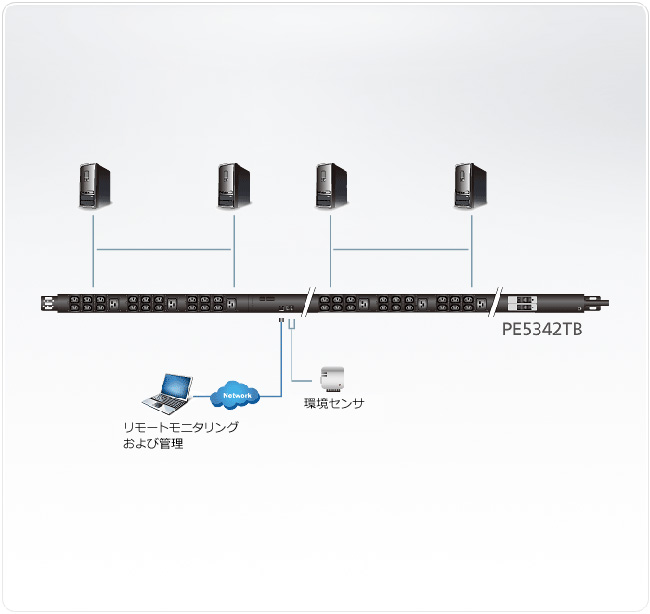

構成図

製品が定めるケーブル、アダプタおよび他製品との接続について：

ATEN社製品/他社製品を問わず製品同士(分配器、延長器、切替器、およびコンバータ)を連結した動作保証はいたしておりません。(たとえばKVMスイッチと延長器の連結や、延長器にコンバータを連結する事など。ただし、ATENが動作試験を行い、評価・案内したものを除きます。)
＊組み合わせ表 (PDF 95KB)
製品を組み合わせることにより、多様で画期的なシステムを数多く実現させていますが、組み合わせにより個々の製品の性能を十分に発揮できない場合もございます。
この声明は製品の組み合わせ利用を制限するものではございませんが、製品の導入前に接続検証いただくことを推奨いたします。

PE5342TB	計測機能搭載温湿度センサ対応スリムタイプ42ポート eco PDU (IEC 200V 30Aモデル)
