PE8208B
エネルギー管理機能搭載 8ポート eco PDU
×
主な製品特長
配電

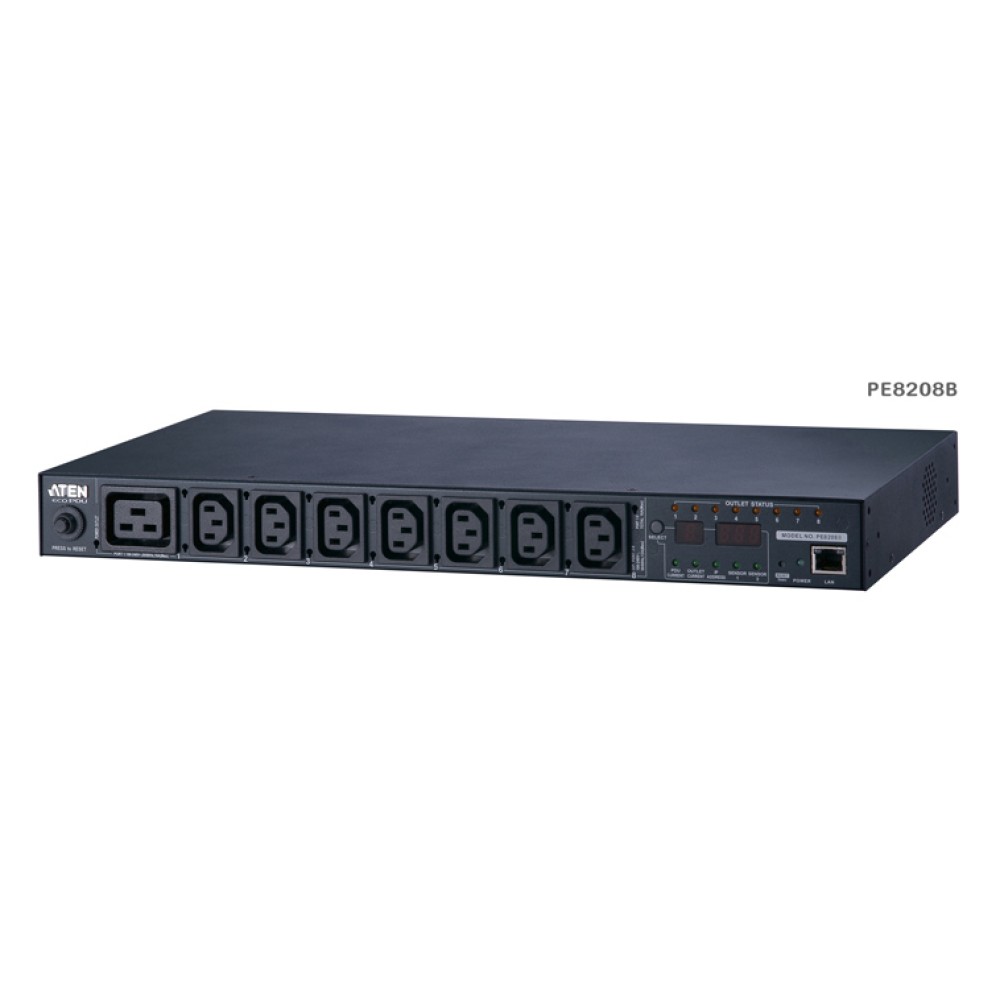

- リア側に1Uでラックマウントできる省スペース設計

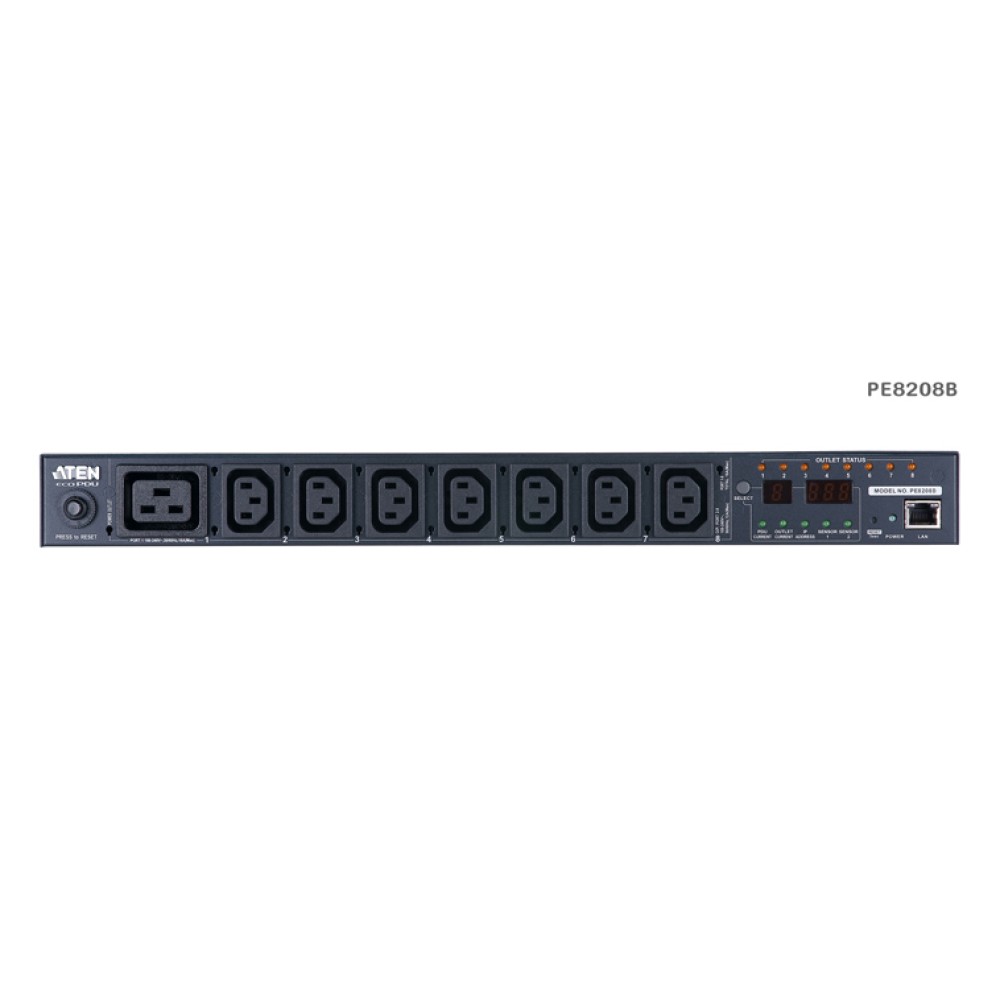

- アウトレットの形状 - IEC 320 C19 (ポート1)、IEC 320 C13 (ポート2~8)
- 3桁7セグメントのフロントパネルLEDで電流/IPアドレスを表示
- リモートユーザはブラウザのWebページでアウトレット状態を監視可能
- セーフシャットダウン対応
- 電源を製品本体と各アウトレットで分離しているため、過電流状態でデバイスのブレーカーが作動してもユーザインターフェースにはアクセス可能
リモートアクセス
- TCP/IPと製品内蔵10/100 Ethernetポートを使ったリモート電源制御
- ネットワークインターフェース - TCP/IP、UDP、HTTP、HTTPS、SSL、SMTP、DHCP、NTP、DNS、10Base-T/100Base-TX 自動認識、Ping
- eco PDU 電源管理ソフトウェア「eco Sensor」対応
- SNMP Manager v3対応
操作
- アウトレットはリモートで個々に電源制御 (ON、OFF、切断後再投入) が可能
- 正しい順序で機器に電源を投入するために、各ポートに対して電源投入シーケンスと遅延時間の設定が可能
- ブラウザベースのユーザインターフェースでセットアップや操作が簡単
- 各種ブラウザに対応 (IE、Firefox、Chrome、Safari)
- RTC対応 - 電源が入っていない間でもタイマーを継続稼働
- 最大で8名のユーザと1名のアドミニストレーターのアカウントが作成可能
管理
- アウトレットレベルで電源状態を測定
- 電流やIPアドレスはアウトレットレベルでLED表示
- 電流、電圧、キロワット時はリアルタイムでブラウザ画面に表示されるため、アウトレットレベルでの監視が可能
- 電流や電圧のしきい値設定
- アウトレットへの名前設定
- ユーザのアウトレットアクセスはアウトレット単位で設定可能
- イベントログ および Syslog対応
- ファームウェアアップグレード対応
- 多言語対応 - 日本語、英語、ドイツ語、中国語 (繁体字/簡体字)、フランス語、スペイン語、イタリア語
セキュリティ
- 2段階のユーザレベルに対応
- 強力なセキュリティ対策 - 強力なパスワード保護と高度な暗号化技術 - 128-bit SSL
- 外部サーバによる認証に対応 - RADIUS
エネルギー管理 ソフトウェア 「eco Sensor」
- 同一イントラネット内に設置されたすべてのPEデバイスを自動検出
- 電力をリモートからリアルタイムで測定・監視
- アウトレットをリモートからリアルタイムで管理
- 環境センサを使ってリモートからリアルタイムでモニタリング
- すべてのPEデバイスの位置表示と監視が可能
- しきい値超過時にはSMTPやSyslogで警告通知
- 電力分析レポート機能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
PE8208Bは、インテリジェントPDUの機能にエネルギー管理の機能を付加した、8ポートeco PDUです。インテリジェントPDUが本来備えている、接続デバイスの電源遠隔制御、使用電力の計測、センサによる環境監視等の機能に加えて、ラック環境の使用エネルギーを効率化できる製品です。
使用エネルギーの分析には、エネルギー管理 ソフトウェア「eco Sensor」を使用します。この ソフトウェアはデータセンタにおける使用エネルギーを総合的に分析した上で、管理者が改善のために取るべきアクションを提示します。管理者はこの ソフトウェアから提示されたアクションを実行することによって、限りあるエネルギーを最大限に活用してデータセンタを運用することができます。
なお、本モデルのアウトレットはIECタイプ (IEC 320 C19、IEC 320 C13) で、入力電流は20A、入力電源は200Vで、環境監視はアウトレット単位で行います。
モデル | PE8208 | |||
---|---|---|---|---|
型番 | PE8208B | |||
入力 | 定格入力 | 200V、50/60Hz、16A | ||
入力用ケーブル (プラグ側) | NEMA L6-20P![]() | |||
出力 | アウトレット | 形状 | IEC C13![]() | IEC C19![]() |
個数 | 7 | 1 | ||
定格出力 | ポート別 | 200V、50/60Hz、12A | 200V、50/60Hz、16A | |
全ポート合計 | 200V、50/60Hz、16A | |||
監視単位 | アウトレット |
電気仕様 | |
定格入力電圧 | 200V |
---|---|
最大入力電流 | 20A (最大) /16A (ULディレーティング) |
入力周波数 | 50/60Hz |

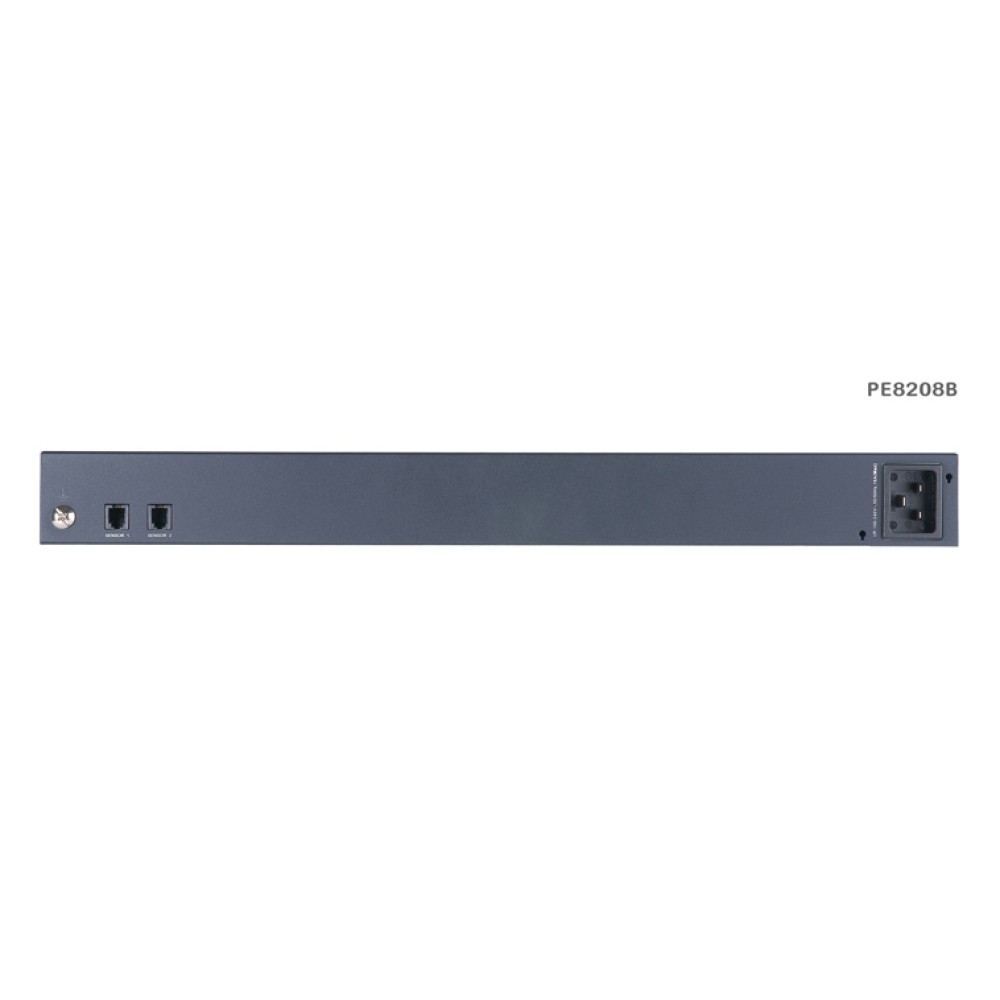

入力側インターフェース | IEC 60320 C20×1 入力用電源ケーブル (ソケット側) IEC 60320 C19 (プラグ側) NEMA L6-20P |
アウトレットタイプ | 合計:IEC 60320 C13×7 + IEC 60320 C19×1 |
定格出力電圧 | 200V |
最大出力電流 (アウトレット) | C13:15A (最大)、12A (ULディレーティング) C19:20A (最大)、16A (ULディレーティング) |
最大出力電流 (合計) | 20A (最大) /16A (ULディレーティング) |
ブレーカー | 20A ノーヒューズブレーカー×1 |
計測 | アウトレット/バンクレベルの電流、電圧、VA、PF および KWh |
アウトレット切替 | 対応 |
環境センサーポート | 2 |
計測精度 | 電圧:AC100~250V ±1% 電力:100W~最大許容範囲電力 ±2% 電流:0.1~1A ±0.1A、1~20A ±1% |
スイッチ | |
リセット | ピンホール型スイッチ×1 |
電源 | ノンヒューズブレーカー×1 |
コネクタ | |
LANポート | RJ-45メス×1 |
LED | |
アウトレットステータス | オレンジ×8 |
選択 | 1桁7セグメントデジタル表示×1 |
PDU電流/出力電流/IP | グリーン×3 |
電流/IP | 3桁7セグメントデジタル表示×1 |
電源 | ブルー×1 |
10/100 Mbps | オレンジ/グリーン×1 |
リンク | グリーン×1 |
センサー | グリーン×2 |
ケース | |
ケース材料 | メタル |
サイズ (W×D×H) | 433×221×44 mm |
重量 | 2.84 kg |
動作環境 | |
温度 (動作/保管) | 0~50℃/-20~60℃ |
湿度 (動作&保管) | 0~80% RH、結露なきこと |
規格準拠 | |
EMC認証 | FCC、その他は依頼による |
安全性検証 | TUV-CB、cTUVus、PSE、その他は依頼による |
同梱品 | 電源ケーブル×1 ラックマウントキット×1 ソフトウェアCD×1 クイックスタートガイド×1 |
構成図
![構成図](/storage/PE8208B_img_01.gif)
