Pepperl + Fuchs Comtrol(旧Comtrol)

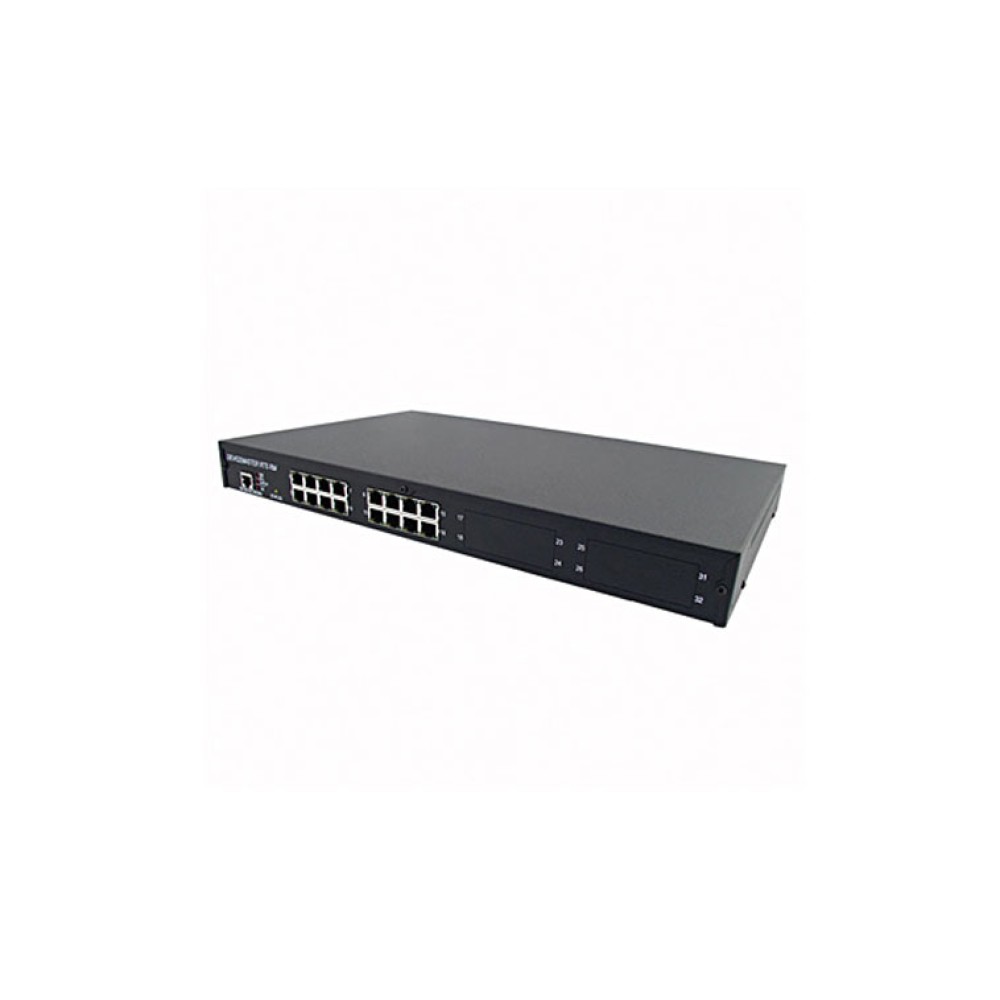

DeviceMaster® RTS 16ポート RJ45ラックマウント

16ポートラックマウントシリアルデバイスサーバー,RJ45接続 RS-232C/422/485

主な製品特長

  • シリアルケーブルの長さに制限がなく、イーサネットを通してシリアルデバイスがどこにあってもホストPCとの通信が可能
  • インタフェースはRS-232C/422/485 をソフトウェアにより選択可能
  • COM、TTY、TCP/IP のソケット通信モードをサポート
  • US用とユーロ用の電源ケーブル付き 120/240 VAC 電源
  • Webベースの設定により、セットアップや管理の変更が速くて簡単
  • eメールによるイベント通知で管理者に接続やセキュリティの問題をリアルタイムで警告
  • 1U 単位のラック マウント サイズ
  • -37~74℃の広い動作温度範囲
  • PortVision® DX リモート監視・管理ソフト
  • DeviceMaster プラットフォーム上でカスタムアプリが開発できるソフト開発キットをご用意
  • SSL ならびに SSH 管理、SSL シリアルデータ暗号化
  • CE RoHS2 準拠
  • IPV6 をサポート

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

Comtrol のDeviceMaster® RTS 16Port Rack Mount は、シリアル通信機器のネットワーク化のために設計された16ポート・デバイス・サーバです。DeviceMaster® RTSをNS-Link™ ドライバ ソフトとホストPCと共に使用して、イーサネット上またはインターネット経由のCOMポートやTTYポートに置き換えられます。 ソフト変更なしで既存のシリアルデバイスとPCを接続したい場合に、一組のDeviceMaster® RTSがTCPやUDPと言ったソケット接続によるネットワークを経由し、シリアルデータをシームレスに転送するポイント ツー ポイントのシリアル通信路を構築します。

ハード
プロセッサ ARM7 44MHz
メモリ 8MB RAM、4MB Flash(プログラム可能)
バス インタフェース 10/100 BASE-T × 1
10/100 BASE-T × 1 スチール製(黒色仕上げ)
サイズ 483.2 x 44.2 x 274.3 mm
重さ 2.95 kg
インストレーション ラック マウント
LED 表示 Status、Ethernet Link/Activity、Collision、100MB Ethernet、各ポートのRX/TX
サージ保護 15 kV
電気的仕様
消費電力 14.3 W
電源入力 90~260 VAC @ 60 Hz
環境仕様
動作温度 -37~74°C
保管温度 -40~85°C
相対湿度 5 95%
高度 0~3,048 m
発熱量 44.8 BTU/Hr
平均故障間隔(MTBF) 8.1 年
シリアル通信
インタフェース RS-232C/422/485(ソフトによる選択)
ボー・レート 50 bps~230 kbps
シリアル コネクタ RJ45 × 16
データ ビット 7 または 8
パリティ 奇数、偶数 または なし
ストップ ビット 1 または 2
デバイス ドライバ
デバイス ドライバ Linux
Microsoft® Windows® 7
Microsoft® Windows® 2008 Server
Microsoft® Windows® Vista
Microsoft® Windows Server® 2003
Microsoft® Windows® XP
Microsoft® Windows NT® 4.0 (Legacy)
Microsoft® Windows® 2000 (Legacy)
輸出情報
梱包重量 3.97 kg
梱包サイズ 498.6 x 101.6 x 355.6 mm
UPC コード 7-56727-99455-8
ECCN 5A992
スケジュール B 番号 8471.80.1000
規制・規格
イミュニティ EN55024、EN61000-4-2、EN61000-4-3、
EN61000-4-4、EN61000-4-5、EN61000-4-6、
EN61000-4-8、EN61000-4-11、IEC 61000-4-2、
IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、
IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11
エミッション EN55022 & A1:2000、IEC 61000-3-2、
IEC 61000-3-3、CISPR-22、ICES-003
安全性 EN60950、IEC 60950、CSA C22.2 No. 50/UL60950
その他 CE RoHS2 準拠
特長
特長
  • 最少遅延時間
  • NS-Link COM/TTY ポート リダイレクタ
  • PortVision® リモート管理ソフトウェア
  • TCP/IP & UDP Telnet ソケット サービス
  • Telnet
  • HTTP
  • SNMP
  • DHCP/RARP/ARP/BOOTP/Ping
  • ハードおよびソフトによるフロー制御
  • ウォッチドッグ リセット
  • イベント通知
  • RFC 1006
  • IP マルチキャストデータ伝送をサポート

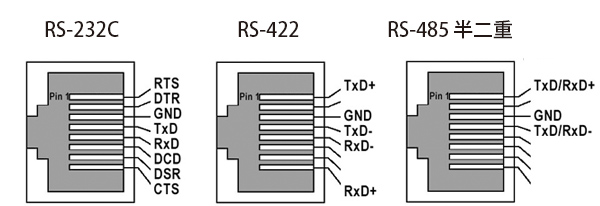

ピン配置

DeviceMaster® RTS 16ポート RJ45ラックマウント 16ポートラックマウントシリアルデバイスサーバ、RJ45接続 RS-232C/422/485

RoHS2対応してますか?

Pepperl + Fuchs Comtrol(旧Comtrol)


対応しております。
