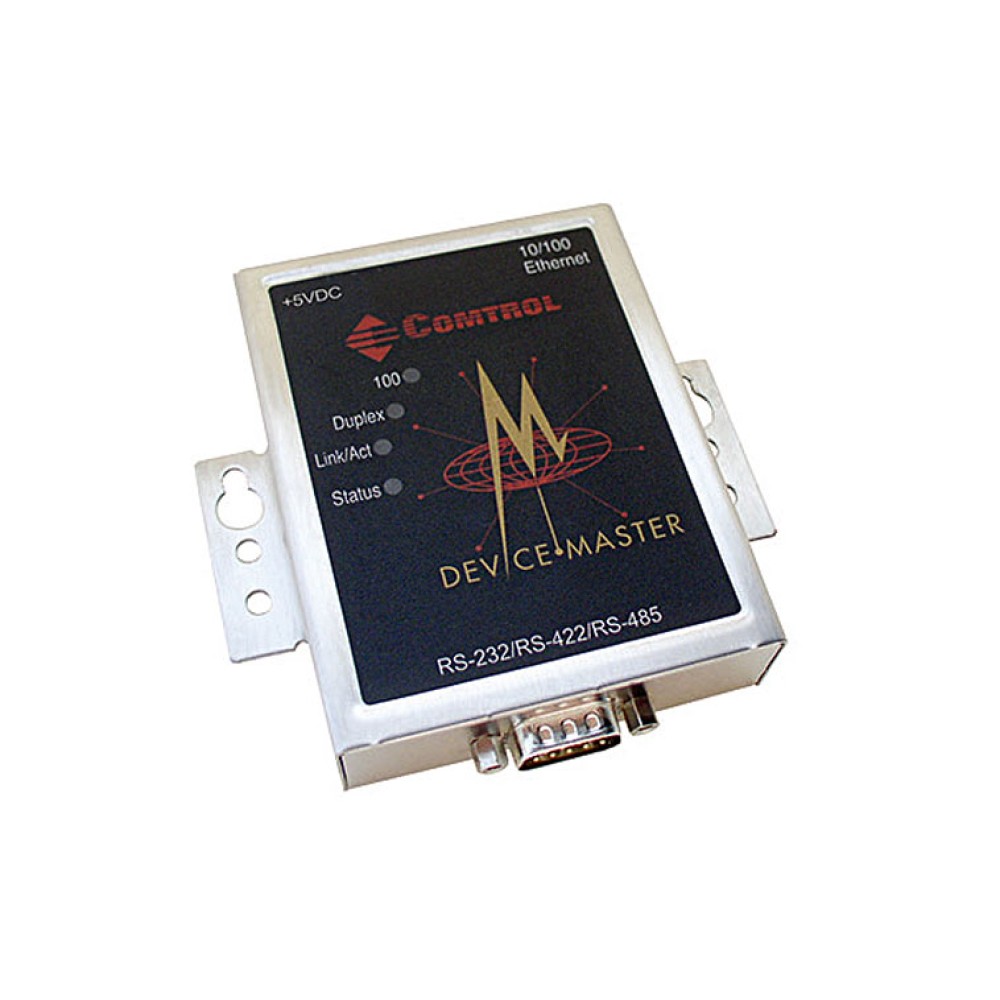

DeviceMaster® RTS 1ポートDB9
1ポートシリアルデバイスサーバー,DB9コネクター - RS-232C/422/485
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- シリアルケーブルの長さに制限がなく、イーサネットを通してシリアルデバイスがどこにあってもホストPCとの通信が可能
- インタフェースはRS-232/422/485をソフトウェアにより選択可能
- COM、TTY、TCP/IP のソケット通信モードをサポート
- Webベースの設定により、セットアップや管理の変更が速くて簡単
- ケースはDINレール実装もパネル実装も可能な丈夫なステンレス製
- -37～74℃の広い動作温度範囲
- リモート監視・管理ソフトは PortVision® DX
- DeviceMaster プラットフォーム上でカスタムアプリが開発できるソフト開発キットをご用意
- NEMA TS2 認証
- CE RoHS2 準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
ComtrolのDeviceMaster® RTS 1Port DB9は、シリアル通信機器のネットワーク化のために設計されたシングルポート・デバイス・サーバです。DeviceMaster® RTSをNS-Link™ ドライバとホストPCと共に使用して、イーサネット上またはインターネット経由のCOMポートやTTYポートに置き換えられます。
ソフト変更なしで既存のシリアルデバイスとPCを接続したい場合に、一組のDeviceMaster® RTSがTCPやUDPと言ったソケット接続によるネットワークを経由し、シリアルデータをシームレスに転送するポイント ツー ポイントのシリアル通信路を構築します。この製品はCEのRoHS2規格に準拠しています。
| ハード | ||
| バス インタフェース | 10/100 BASE-T | |
|---|---|---|
| メモリ | 8MB SDRAM、4MB Flash | |
| エンクロージャ | ステンレス製 | |
| インストレーション | パネルマウント/DIN レール | |
| LED 表示 | 100MB Ethernet、Duplex、Ethernet Link/Activity、Status | |
| サイズ | 41.4 x 20.3 x 71.1 mm | |
| 重さ | 0.22 kg | |
| 電気的仕様 | ||
| 電源入力 | 200 mA @ 5 VDC | |
| 消費電力 | 2.1 W | |
| 外部電源（付属品） | 入力 : 90～132 VAC @ 60 Hz 90～264 VAC @ 50～60 Hz (EU向け仕様) |
|
| 出力 : 420 mA @ 5 VDC 2 A @ 5 VDC (EU向け仕様) |
||
| サージ保護 | シリアルライン 最低 15 kV イーサネット部品 1.5 kV 磁気サージ保護 |
|
| 環境仕様 | ||
| 動作温度 | -37～74°C | |
| 保管温度 | -40～85°C | |
| 相対湿度 | 5～95% | |
| 高度 | 0～3,048 m | |
| 発熱量 | 7.2 BTU/Hr | |
| 平均故障間隔（MTBF） | 48.4 年 | |
| シリアル通信 | ||
| コネクタ タイプ | DB9M | |
| ポート数 | 1 | |
| インタフェース | RS-232C/422/485（ソフトによる選択） | |
| ボー・レート | 50 bps～230 kbps 300 bps～230.4 kbps (EU向け仕様の電源使用時) 受信バッファ 1024 バイト 送信バッファ 256 バイト |
|
| デバイス ドライバ データ制御 | データ ビット | 7 または 8 |
| パリティ | 奇数、偶数 または なし | |
| ストップ ビット | 1 または 2 | |
| フロー制御 | ハードウェア制御、ソフトウェア制御 または 制御なし | |
| イーサネット 仕様 | ||
| ネットワーク プロトコル | ARP、BOOTP、DHCP/RARP/Ping、HTTP、ICMP、RFC 1006 (ISO over TCP)、SNMP (MIB-II)、TCP/IP と UDP ソケット サービス、Telnet、TFTP、IP マルチキャストデータ伝送をサポート | |
| コネクタ タイプ | RJ45F オートMDI/MDI-X | |
| ポート数 | 1 | |
| 機能 | ||
| SNMP | モニタのみサポート | |
| その他 | イベント通知、最少遅延時間、NS-Link COM/TTY ポート リダイレクト、PortVision DX リモート管理とウォッチドッグ リセット | |
| メーカー保証期間 | 5 年間 | |
| 輸出情報 | ||
| 梱包重量 | 0.89 kg | |
| 梱包サイズ | 233 x 63.5 x 184 mm | |
| UPC コード（EU向け仕様電源） | 7-56727-99437-4 | |
| ECCN | 5A992 | |
| スケジュール B 番号 | 8471.80.1000 | |
| デバイス ドライバ | ||
| デバイス ドライバ | Linux Microsoft® Windows® 7 Microsoft® Windows® 2008 Server Microsoft® Windows® Vista Microsoft® Windows Server® 2003 Microsoft® Windows® XP Microsoft® Windows NT® 4.0 (Legacy) Microsoft® Windows® 2000 (Legacy) |
|
| 規制・規格 | ||
| エミッション | カナダ EMC 要求 ICES-003 CISPR-22 欧州規格 EN55022 FCC Part 15 Subpart B Class A AS/NZS-3548 |
|
| イミュニティ | 欧州規格 EN55024 IEC 61000-4-2/EN61000-4-2: 静電気放電 IEC 61000-4-3/EN61000-4-3: 放射電磁界 IEC 61000-4-4/EN61000-4-4: ファスト・トランジェント IEC 61000-4-5/EN61000-4-5: サージ IEC 61000-4-6/EN61000-4-6: RF連続伝導 IEC 61000-4-8/EN61000-4-8: 電源周波数磁界 IEC 61000-4-11/EN61000-4-11: 電圧ディップ・瞬断 |
|
| 安全性 | IEC 60950/EN60950 (LISTED) CSA C22.2 No. 60950/UL60950 第3版 |
|
| その他 | NEMA TS2 認証 CE RoHS2 準拠 |
|

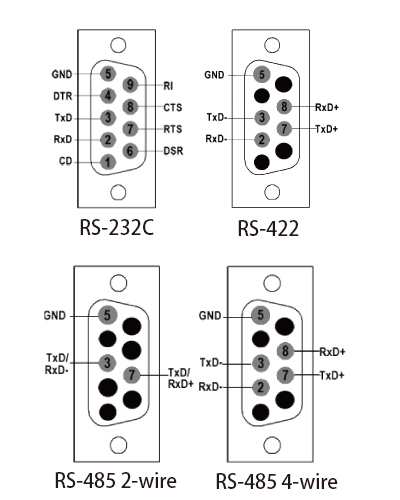

ピン配置
| DeviceMaster® RTS 1ポートDB9 | 1ポートシリアルデバイスサーバ、DB9コネクタ - RS-232C/422/485 |
|---|
