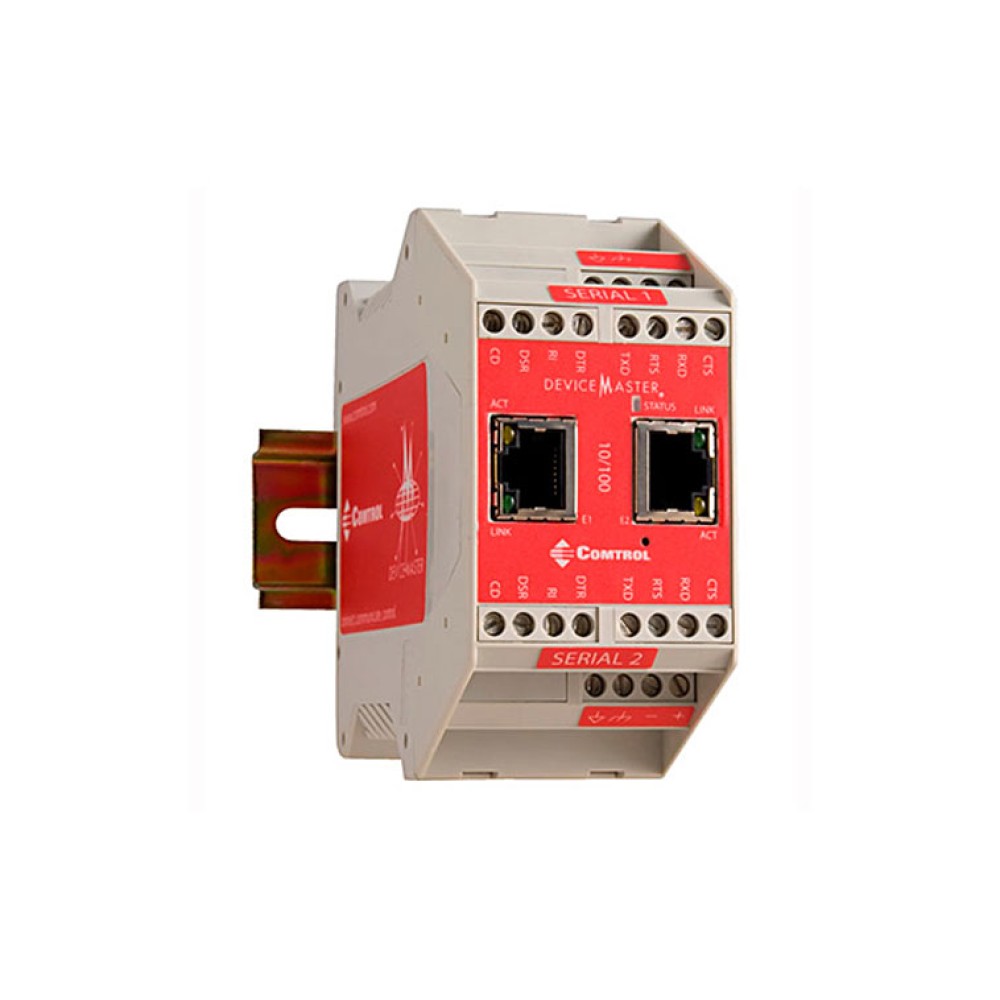

DeviceMaster® RTS 2ポート2E
2ポートシリアルデバイスサーバー,ターミナルストリップ接続 - RS-232C/422/485
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- DIN レールマウントとターミナルブロック
- 広い直流電圧入力（5～30 V）
- 広い動作温度範囲（-37～74℃）
- NEMA TS2 準拠
- 2つのイーサネット ポートと8つのシリアル ポート（2E モデルのみ）
- IPV6 をサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
DeviceMaster® RTS 2-Port 1E および 2E は、Comtrol DeviceMaster® シリアル・デバイス・サーバの最新モデルです。イーサネット ネットワーク上で2つのシリアルデバイスを接続するために使用します。次のようなアプリケーションに最適です。
- 交通、運輸
- 産業オートメーション
- 材料運搬
- DINレールマウント設備のシリアル－イーサネット間通信を必要とするあらゆるプロジェクト
DeviceMaster® RTS 2-Portは、取付けが便利なようにDINレールアダプタと電源接続にはターミナルブロックを使用しました。広い入力電圧範囲（5～30 VDC）と広い動作温度範囲（-37～74℃）で、幅広い環境変化に対しても信頼できる動作をします。
RTS は、NEMA（National Electrical Manufacturers Association）のTS2に準拠しております。2Eモデルの2つのイーサネット ポートは、デジー チェーンやカスケード デバイスをまとめてすっきりと配置し、迅速な実装ができますので費用効率の良いソリューションとなります。(イーサネットスイッチやスター配置の必要がありません。)
DeviceMaster® RTSは、RS-232C、RS-422 および RS-485のシリアル通信を標準ボー・レート300 bps～230 kbpsでサポートします。DeviceMaster® RTS 2-Port 1Eは、1つの 10/100 イーサネット接続が可能です。一方、2-Port 2Eは2つのイーサネット接続用にネットワーク スイッチを内蔵しています。共に、ターミナルブロックから5～30 Vの直流電源を供給します。アクセサリーとして、90～264 VAC 入力の直流電源もご用意しました。
| ハード | |
| バス インタフェース | 10/100 BASE-T |
|---|---|
| メモリ | 8MB RAM、4MB Flash |
| エンクロージャ | UL94-VO プラスチック製 |
| インストレーション | DINレール（35ｍｍ） |
| LED 表示 | Ethernet ACTIVITY、Ethernet LINK と STATUS |
| サイズ | 111 × 99 × 45.2 mm |
| 重さ | 212.62 g |
| 電気的仕様 | |
| 直流入力電圧 | 5～30 VDC |
| 消費電流 （+24VDCのとき） | 80 mA |
| 消費電力 | 2.0 W |
| ESDサージ保護 | 25 kV |
| 環境仕様 | |
| 動作温度 | -37～74°C |
| 保管温度 | -40～85°C |
| 相対湿度（結露なきこと） | 5～95% |
| 高度 | 0～3,048 m |
| 発熱量 | 6.6 BTU/Hr |
| 平均故障間隔（MTBF） | 45.66 年 |
| シリアル通信 | |
| コネクタ タイプ | ターミナルブロック × 2 |
| インタフェース | RS-232C、RS-422、RS-485 半二重、RS-485 全二重 |
| ボー・レート | 300 bps～230.4 kbps |
| 送信バッファ | 256 バイト |
| 受信バッファ | 1024 バイト |
| データ ビット | 7 または 8 |
| パリティ | 奇数、偶数 または なし |
| ストップ ビット | 1 または 2 |
| フロー制御 | ハード制御、ソフト制御、制御なし |
| イーサネット | |
| ネットワーク プロトコル | ARP、BOOTP、DHCP、HTTP、ICMP、Ping、RARP、RFC 1006、 (ISO over TCP)、RFC 2217、SNMP (MIB-II)、TCP/IP、Telnet、TFTP および UDP ソケット サービス、IP マルチキャスト データ送信をサポート |
| コネクタ タイプ | RJ45F オートMDI/MDI-X × 2 |
| 輸出情報 | |
| 梱包重量 | 0.47 kg |
| 梱包サイズ | 235.0 x 63.5 x 184.2 mm |
| UPC コード | 7-56727-99481-7 |
| 原産国 | USA |
| ECCN | 5A992 |
| スケジュール B 番号 | 8471.80.1000 |
| デバイス ドライバ | |
| デバイス ドライバ | Linux Microsoft® Windows® 7 Microsoft® Windows® 2008 Server Microsoft® Windows® Vista Microsoft® Windows Server® 2003 Microsoft® Windows® XP Microsoft® Windows NT® 4.0 (Legacy) Microsoft® Windows® 2000 (Legacy) |
| 規制・規格 | |
| エミッション | カナダ EMC要求 ICES-003 欧州規格 EN55022 FCC PART 15 SUBPART B CLASS A AS/NZS CISPR 22 |
| イミュニティ | 欧州規格 EN55024 IEC 61000-4-2/EN61000-4-2 静電気放電 IEC 61000-4-3/EN61000-4-3 放射電磁界 IEC 61000-4-4/EN61000-4-4 ファスト トランジェント IEC 61000-4-5/EN61000-4-5 サージ IEC 61000-4-6/EN61000-4-6 RF連続伝導 IEC 61000-4-8/EN61000-4-8 電源周波数磁界 IEC 61000-4-11/EN61000-4-11 電圧ディップ・瞬断 |
| 安全性 | IEC 60950/EN60950 CSA C22.2 No. 60950/UL60950 第3版 |
| その他 | CE RoHS2 準拠 NEMA TS2 準拠 |
ピン配置
| DeviceMaster® RTS 2ポート2E | 2ポートシリアルデバイスサーバ、ターミナルストリップ接続 - RS-232C/422/485 |
|---|
