Pepperl + Fuchs Comtrol(旧Comtrol)

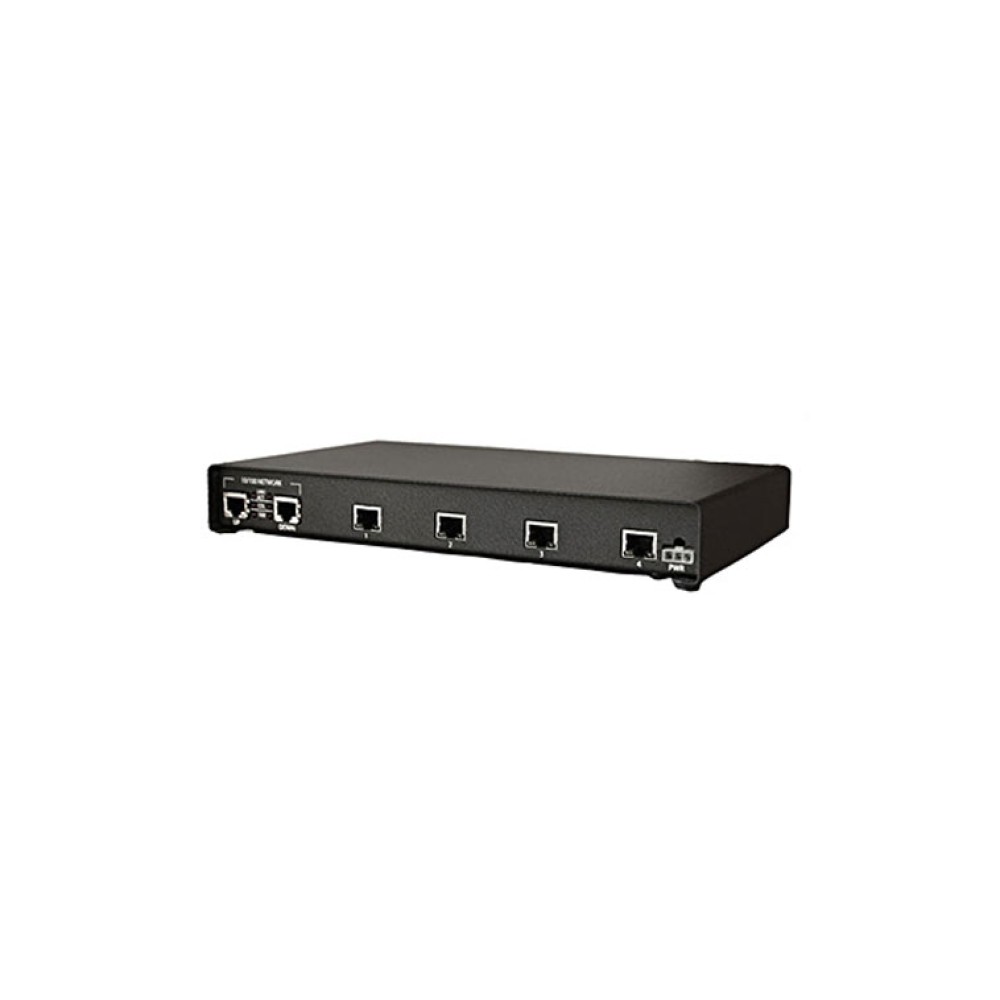

DeviceMaster® RTS 4ポートRJ45

4ポートシリアルデバイスサーバー,RJ45接続 RS-232C/422/485

主な製品特長

  • シリアルケーブルの長さに制限がなく、イーサネットを通してシリアルデバイスがどこにあってもホストPCとの通信が可能
  • インタフェースはRS-232C/422/485をソフトウェアにより選択可能
  • COM、TTY、TCP/IP のソケット通信モードをサポート
  • Webベースの設定により、セットアップや管理の変更が速くて簡単
  • eメールによるイベント通知で管理者に接続やセキュリティの問題をリアルタイムで警告
  • 苛酷な環境に配慮した -37℃~74℃の広い動作温度範囲
  • DINレールもパネルマウントも可能な丈夫なステンレス製エンクロージャ
  • PortVision® DX リモート監視・管理ソフトにより、ネットワーク上のデバイスの自動監視や、リモート操作によるファームウェア アップデートで問題解決が可能
  • DeviceMaster® プラットフォーム上でカスタムアプリが開発できるソフト開発キットをご用意
  • NEMA TS2 準拠
  • CE RoHS2 準拠
  • IPV6 をサポート

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

Comtrol のDeviceMaster® RTS 4Port DB9/RJ45は、シリアル通信機器のネットワーク化のために設計された4ポート・デバイス・サーバです。DeviceMaster® RTSをNS-Link™ ドライバ ソフトとホストPCと共に使用して、イーサネット上またはインターネット経由のCOMポートやTTYポートに置き換えられます。 ソフト変更なしで既存のシリアルデバイスとPCを接続したい場合に、一組のDeviceMaster® RTSがTCPやUDPと言ったソケット接続によるネットワークを経由し、シリアルデータをシームレスに転送するポイント ツー ポイントのシリアル通信路を構築します。

ハード
バス インタフェース バス インタフェース
プロセッサ ARM7 44MHz
メモリ 8MB SDRAM、4MB Flash
エンクロージャ スチール製(黒色仕上げ)
重さ 2.03 kg
サイズ 274.3 x 38.1 x 160 mm
インストーレーション パネルマウント
LED 表示 Status、Ethernet Link/Activity、Collision、100MB Ethernet、各ポートのRX/TX
サージ保護 15 kV
電気的仕様
電源入力 9~30 VDC
消費電力 4.8 W
外部電源(付属品) 入力 : 90~260 VAC @ 60Hz
出力 : 200 mA @ 24 VDC
環境仕様
動作温度 -37~74°C
保管温度 -40~85°C
相対湿度 5~95%
高度 0~3,048 m
平均故障間隔(MTBF) 25.0 年
デバイス ドライバ
デバイス ドライ Linux
Microsoft Windows NT®
Microsoft Windows 2000®
Microsoft Windows Server 2003®
Microsoft Windows XP®
Microsoft Windows 7®
Microsoft Windows 2008 Server
シリアル通信
インタフェース RS-232C/422/485(ソフトによる選択)
ボー・レート 50 bps~230 kbps
シリアル コネクタ DB9 Male/RJ45アダプタ × 4
データ ビット 7 または 8
パリティ 奇数、偶数 または なし
ストップ ビット 1 または 2
特長
特長
  • 最少遅延時間
  • NS-Link COM/TTY ポート リダイレクタ
  • PortVision® リモート管理ソフトウェア
  • TCP/IP & UDP Telnet ソケット サービス
  • Telnet
  • HTTP
  • SNMP
  • DHCP/RARP/ARP/BOOTP/Ping
  • ハードおよびソフトによるフロー制御
  • ウォッチドッグ リセット
  • イベント通知
  • RFC 1006
  • IP マルチキャストデータ伝送をサポート
輸出情報
梱包重量 3.27 kg
梱包サイズ 378.5 x 101.6 x 276.9 mm
UPC コード 7-56727-99446-6
ECCN 5A992
スケジュール B 番号 8471.80.1000
規制・規格
イミュニティ EN55024、EN61000-4-2、EN61000-4-3、
EN61000-4-4、EN61000-4-5、EN61000-4-6、
EN61000-4-8、EN61000-4-11、IEC 61000-4-2、
IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、
IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11
エミッション EN55022 & A1:2000 IEC 61000-3-2、
IEC 61000-3-3、CISPR-22、ICES-003
安全性 EN60950、IEC 60950、CSA C22.2 No. 50/UL60950
その他 NEMA TS2 準拠
CE RoHS2 準拠

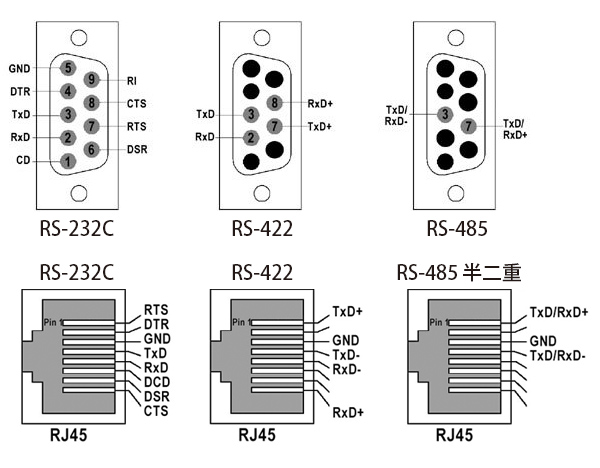

ピン配置

DeviceMaster® RTS 4ポートRJ45 4ポートシリアルデバイスサーバ、RJ45接続 RS-232C/422/485

RoHS2対応してますか?

Pepperl + Fuchs Comtrol(旧Comtrol)


対応しております。
