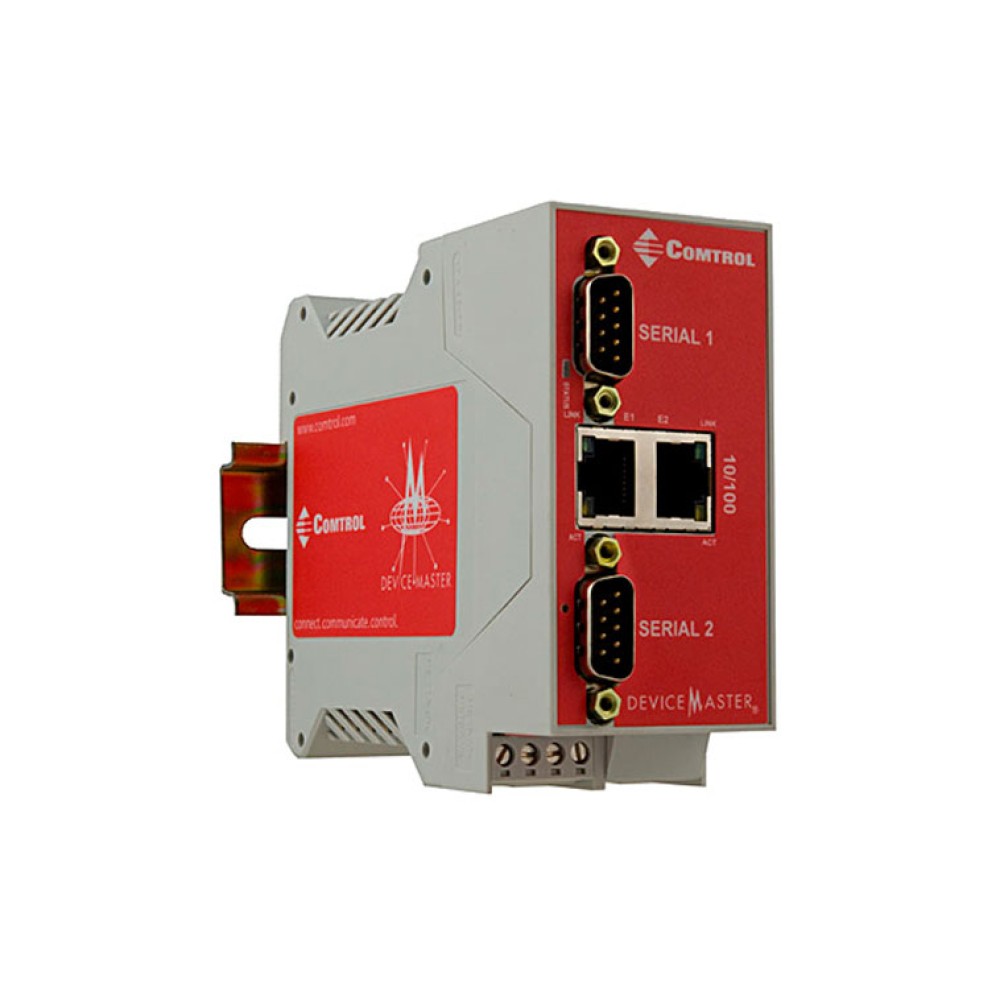

DeviceMaster® RTS 2ポートDB9 2E

2ポートシリアルデバイスサーバー,DB-9接続 RS-232C/422/485

主な製品特長

  • DIN レールマウント
  • 広い直流電圧入力(6~30 V)
  • 電源フェイルセーフのための冗長電源入力
  • -37~74℃の広い動作温度範囲
  • 2つのシリアル ポート (RS-232C/422/485)
  • DB9 male シリアル コネクタ
  • 電源コネクタはターミナルブロック
  • デジー チェーン用の2つのイーサネット ポート(2E モデルのみ)
  • シリアル ポート サージ保護 25kV
  • Microsoft 認証のWindows XP/Server 2003/Vista ドライバ
  • NEMA TS2 準拠
  • CE RoHS2 準拠
  • IPV6 をサポート

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

DeviceMaster® RTS DB9M 2-Port 1E および 2E は、Comtrol DeviceMaster® シリアル・デバイス・サーバの最新モデルです。イーサネット ネットワーク上で2つのシリアルデバイスを接続するために使用します。次のようなアプリケーションに最適です。

  • 交通、運輸
  • 電力設備
  • 産業オートメーション
  • 材料運搬
  • DINレールマウント設備のシリアル-イーサネット間通信を必要とするあらゆるプロジェクト

DeviceMaster® RTS DB9M 2-Portは、取付けが便利なようにDINレールアダプタと電源接続にはターミナルブロックを使用しました。広い入力電圧範囲(6~30 VDC)と広い動作温度範囲(-37~74℃)で、幅広い環境変化に対しても信頼できる動作をします。電源フェイルセーフのために冗長電源入力としました。
DeviceMaster® RTS DB9M 2-Portは、NEMA(National Electrical Manufacturers Association)のTS2に準拠しております。2Eモデルが持つ2つのイーサネット ポートは、デジー チェーンやカスケード デバイスをまとめてすっきりと配置し、迅速な実装ができますので費用効率の良いソリューションとなります。(イーサネットスイッチやスター配置の必要がありません。)
DeviceMaster® RTSは、RS-232C、RS-422 および RS-485のシリアル通信を標準ボー・レート300 bps~230 kbpsでサポートします。DeviceMaster® RTS 2-Port 1Eは、2つのDB9Mシリアル接続と1つの 10/100 イーサネット接続が可能です。一方、2-Port 2Eは2つのイーサネット接続用にネットワーク スイッチを内蔵しています。共に、ターミナルブロックから6~30 Vの直流電源を供給します。アクセサリーとして、90~264 VAC 入力の直流電源もご用意しました。

ハード
バス インタフェース 10/100 BASE-T
メモリ 8MB RAM、4MB Flash
エンクロージャ UL94-VO プラスチック製
インストレーション DINレール(35mm)
LED 表示 Ethernet ACTIVITY、Ethernet LINK と STATUS
サイズ 116.8 × 99.1 × 45.7 mm
重さ 184.27 g
電気的仕様
電源入力 6~30 VDC
消費電流 (+24VDCのとき) 85 mA
消費電力 2.0 W
電源入力系統 2系統
ESDサージ保護 全てのシリアルライン 最低 25 kV
全てのイーサネット部品の磁界サージ定格 1.5 kV
環境仕様
動作温度 -37~74°C
保管温度 -40~85°C
相対湿度(結露なきこと) 5~95%
高度 0~3,048 m
発熱量 6.8 BTU/Hr
シリアル通信
コネクタ タイプ DB9 Male
ポート数 2
インタフェース RS-232C、RS-422、RS-485 2-wire、RS-485 4-wire
ボー・レート 300 bps~230.4 kbps
送信バッファ 256 バイト
受信バッファ 1024 バイト
データ ビット 7 または 8
パリティ 奇数、偶数 または なし
ストップ ビット 1 または 2
フロー制御 ハード制御、ソフト制御、制御なし
イーサネット
ネットワーク プロトコル ARP、BOOTP、DHCP、HTTP、ICMP、Ping、RARP、RFC 1006、 (ISO over TCP)、RFC 2217、SNMP (MIB-II)、TCP/IP、Telnet、TFTP および UDP ソケット サービス、IP マルチキャスト データ送信をサポート
コネクタ タイプ RJ45F オートMDI/MDI-X × 2
輸出情報
梱包重量 0.5 kg
梱包サイズ 235.0 x 63.5 x 184.2 mm
UPC コード 7-56727-99560-9
原産国 USA
ECCN 5A992
スケジュール B 番号 8471.80.1000
デバイス ドライバ
デバイス ドライバ Linux
Microsoft® Windows® 7
Microsoft® Windows® 2008 Server
Microsoft® Windows® Vista
Microsoft® Windows Server® 2003
Microsoft® Windows® XP
Microsoft® Windows NT® 4.0 (Legacy)
Microsoft® Windows® 2000 (Legacy)
特長
特長 SNMPはモニタのみサポート
規制・規格
エミッション カナダ EMC要求 ICES-003
欧州規格 EN55022
FCC PART 15 SUBPART B CLASS A
AS/NZS CISPR 22
イミュニティ 欧州規格 EN55024
IEC 61000-4-2/EN61000-4-2 静電気放電
IEC 61000-4-3/EN61000-4-3 放射電磁界
IEC 61000-4-4/EN61000-4-4 ファスト トランジェント
IEC 61000-4-5/EN61000-4-5 サージ
IEC 61000-4-6/EN61000-4-6 RF連続伝導
IEC 61000-4-8/EN61000-4-8 電源周波数磁界
IEC 61000-4-11/EN61000-4-11電圧ディップ・瞬断
安全性 IEC 60950/EN60950
CSA C22.2 No. 60950/UL60950 第3版
その他 欧州規格 CE RoHS2 準拠
NEMA TS2 準拠

ピン配置

DeviceMaster® RTS 2ポートDB9 2E 2ポートシリアルデバイスサーバ、DB-9接続 RS-232C/422/485
