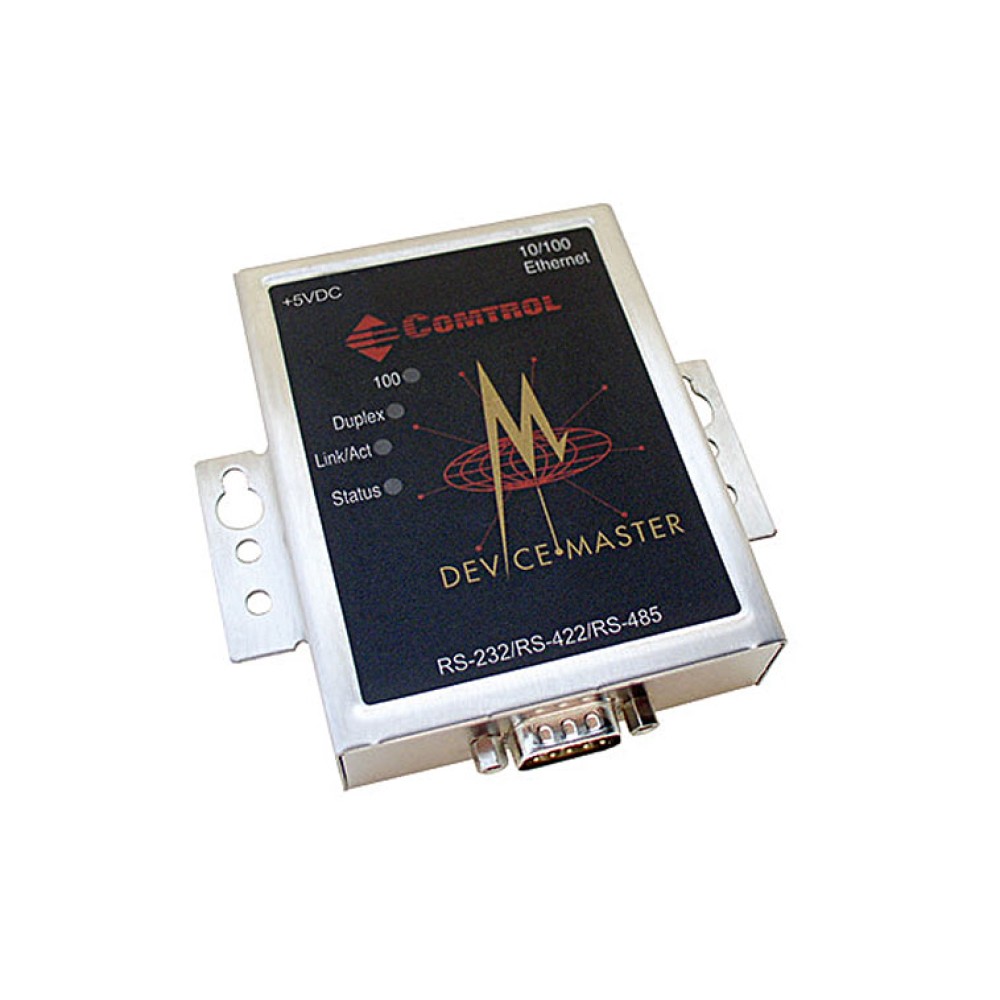

DeviceMaster® RTS 1ポート VDC DB9
1ポートシリアルデバイスサーバー,DB9接続,5-30VDC ,RS-232C/422/485
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- シリアルケーブルの長さに制限がなく、イーサネットを通してシリアルデバイスがどこにあってもホストPCとの通信が可能
- インタフェースはRS-232/422/485をソフトウェアにより選択可能
- COM、TTY、TCP/IP のソケット通信モードをサポート
- Webベースの設定により、セットアップや管理の変更が速くて簡単
- eメールによるイベント通知で管理者に接続やセキュリティの問題をリアルタイムで警告
- 苛酷な環境を考慮した -37～74℃の広い動作温度範囲
- DINレールマウントもパネルマウントもできる丈夫なステンレス製エンクロージャ
- 電圧変換器がいらない広い入力電源電圧範囲
- PortVision® DX リモート監視・管理ソフトにより、ネットワーク上のデバイスの自動監視や、リモート操作によるファームウェア アップデートで問題解決が可能
- CE RoHS2 準拠
- IPv6をサポート
- NEMA TS2 認証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
ComtrolのDeviceMaster® RTS 1Port VDC DB9は、シリアル通信機器のネットワーク化のために設計されたシングルポート・デバイス・サーバです。DeviceMaster® RTSをNS-Link™ ドライバやホストPCと共に使用して、イーサネット上またはインターネット経由のCOMポートやTTYポートに置き換えられます。
ソフト変更なしで既存のシリアルデバイスとPCを接続したい場合に、一組のDeviceMaster® RTSがTCPやUDPのようなソケット接続によるネットワークを経由してシリアルデータをシームレスに転送するポイント ツー ポイントのシリアル通信路を構築します。DeviceMaster® RTS VDC は、既設の 5～30 V 直流電源が使えるように設計されています。
| シリアル コネクタ | |
| シリアル コネクタ | DB9 Male × 1 |
|---|---|
| イーサネット ポート | 10/100 BASE-T × 1 |
| プロセッサ | ARM7 44MHz |
| メモリ | 8MB RAM、4MB Flash |
| インストレーション | パネル/ラックマウント、DIN レール |
| サイズ | 91.4 x 20.3 x 71.1 mm |
| 重さ | 212.62 g |
| LED 表示 | Status、Ethernet Link/Activity、Collision、100MB Ethernet、各ポートのRX/TX |
| エンクロージャ | ステンレス製 |
| ネットワーク プロトコル | |
| ネットワーク プロトコル | Telnet、HTTP、SNMP、DHCP、RARP、ARP、BOOTP、Ping、 IP マルチキャストデータ伝送をサポート |
| シリアル通信 | |
| インタフェース | RS-232C/422/485（ソフトによる選択） |
| ボー・レート | 50 bps～230 kbps |
| データ ビット | 7 または 8 |
| パリティ | 奇数、偶数 または なし |
| ストップ ビット | 1 または 2 |
| 特長 | |
| 特長 | 容易なセットアップ ソフトによるシリアルポート インタフェースの選択 PortVision® リモート管理ソフトウェア PCまたはWebベースのシリアルポート設定 ウォッチドッグ リセット |
| 電気的仕様 | |
| 電源入力 | 5～30 VDC |
| 消費電力 | 2.5 W |
| 外部電源 | 別売 |
| サージ保護 | 各ポート 15 kV |
| 環境仕様 | |
| 動作温度 | -37～74°C |
| 保管温度 | -40～85°C |
| 相対湿度 | 5～95% |
| 高度 | 0～3,048 m |
| 発熱量 | 8.5 BTU/Hr |
| 平均故障間隔（MTBF） | 46.2 年 |
| 輸出情報 | |
| 梱包重量 | 0.75 kg |
| 梱包サイズ | 233.2 x 184.2 x 63.5 mm |
| UPC コード | 7-56727-99440-4 |
| ECCN | 5A992 |
| スケジュール B 番号 | 8471.80.1000 |
| 規制・規格 | |
| イミュニティ | EN55024、EN61000-4-2、EN61000-4-3、EN61000-4-4、 EN61000-4-5、EN61000-4-6、EN61000-4-8、EN61000-4-11、 IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、 IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11 |
| エミッション | EN55022 & A1:2000、IEC 61000-3-2、IEC 61000-3-3、CISPR-22、ICES-003 |
| 安全性 | EN60950、IEC 60950、CSA C22.2 No. 50/UL60950 |
| その他 | CE RoHS2 準拠 |

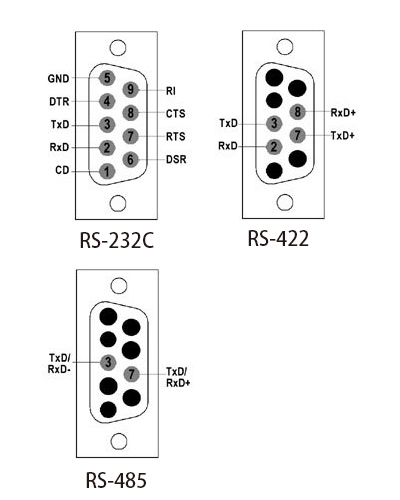

ピン配置
| DeviceMaster® RTS 1ポート VDC DB9 | 1ポートシリアルデバイスサーバ、DB9接続、5-30VDC 、RS-232C/422/485 |
|---|
