SCL Navigatorは、インテリジェントエディタを使用してIEC 61850システムコンフィギュレーション言語(SCL)ファイルを作成、表示、編集、および検証するためのWindows™アプリケーションです。

SCL Navigatorを使用すると、SCLファイルでの作業が、より簡単になります：

• 簡素化されたXMLビュー、または解釈済みデータモデルとしてのSCLファイルの表示
• 標準IEC 61850ロジカルノードとデータオブジェクト(Ed.1または2)を使いIED Capability Description(.ICD)ファイルの作成
• テンプレートを編集、再利用、またはクリーンにするオプションを使用してデータテンプレートを管理
• エディタで強調表示された結果を含むSCLファイルの検証
• IEC 61850エンジニアリングプロセスを通して更新および伝達されたファイルとしてSCLへの変更を確認するために、モデルを比較する

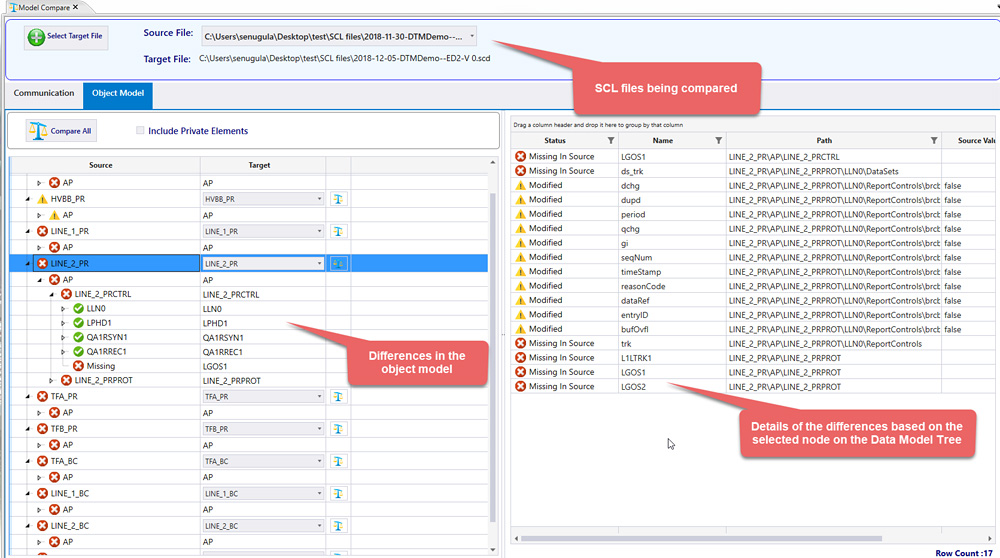

モデル比較

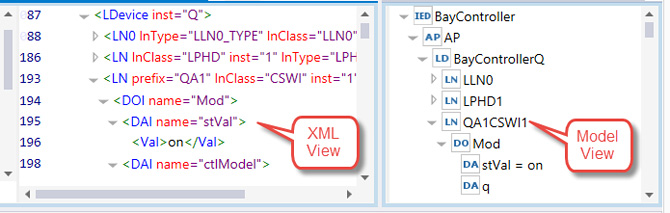

XMLまたはデータモデルとしてのファイルの表示

SCLファイルは、インテリジェントで簡素化されたXMLエディタで表示および編集ができます。このビューは、data modelのさまざまな部分で必要とされる重要なXMLタグを示します。

また、解釈済みdata modelとしてSCLファイルを表示するオプションもあります。これにより、SCLファイルを(XMLビューを使用して)行単位で表示および編集できるだけでなく、ツールによるdata modelの構築方法も検証することができます。

クリーンなData Modelを作成する

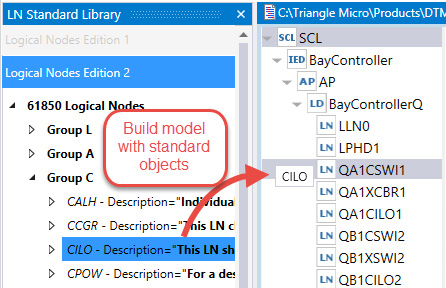

IED機能記述(IED Capability Description=ICD)テンプレートのためのData modelは、標準のIEC 61850データオブジェクトを使用して作成できます。-7-3、-7-4、7-410(水力発電)、-7-420(DER)、-90-7(DER)、IEC 61400-25(風力発電)からのロジカルノードとデータオブジェクトは、data modelに追加することができます。必須またはオプションのオブジェクトは、IEC 61850規格(Edition 1 ＆ 2)に従って追加できます。

このツールは、データテンプレートの編集、テンプレートの再利用、または、未使用のセクションを削除するためにテンプレートセクションのクリーニングを行うオプションを使用して、データタイプテンプレートセクションを管理します。これにより、エンジニアリングプロセス中にサイズの大きいSCLファイルにつながらない効率的なデータタイプを構築できます。

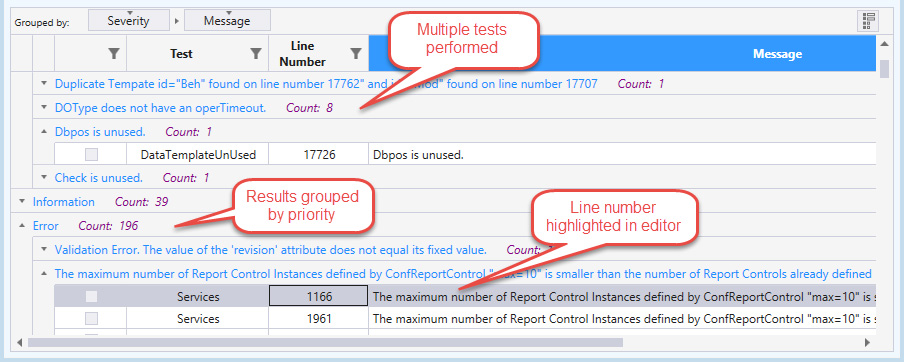

SCLファイルの検証

SCLファイルの相互運用性を高めるためにSCL検証機能が組み込まれています。SCL検証は、欠落しているパラメータと非準拠SCLを識別します。このツールは、データモデルを標準と照らし合わせてチェックし、データタイプテンプレート参照を解決できるかどうかを検証します。また、コントロールブロック、外部参照、およびdatasetsを解決できるかも検証します。

優先度の高い問題を区別するための警告とエラーが表示されます。警告またはエラーの場所がXMLビューで強調表示されることでトラブルシューティングが便利となります。
