VIVOTEK

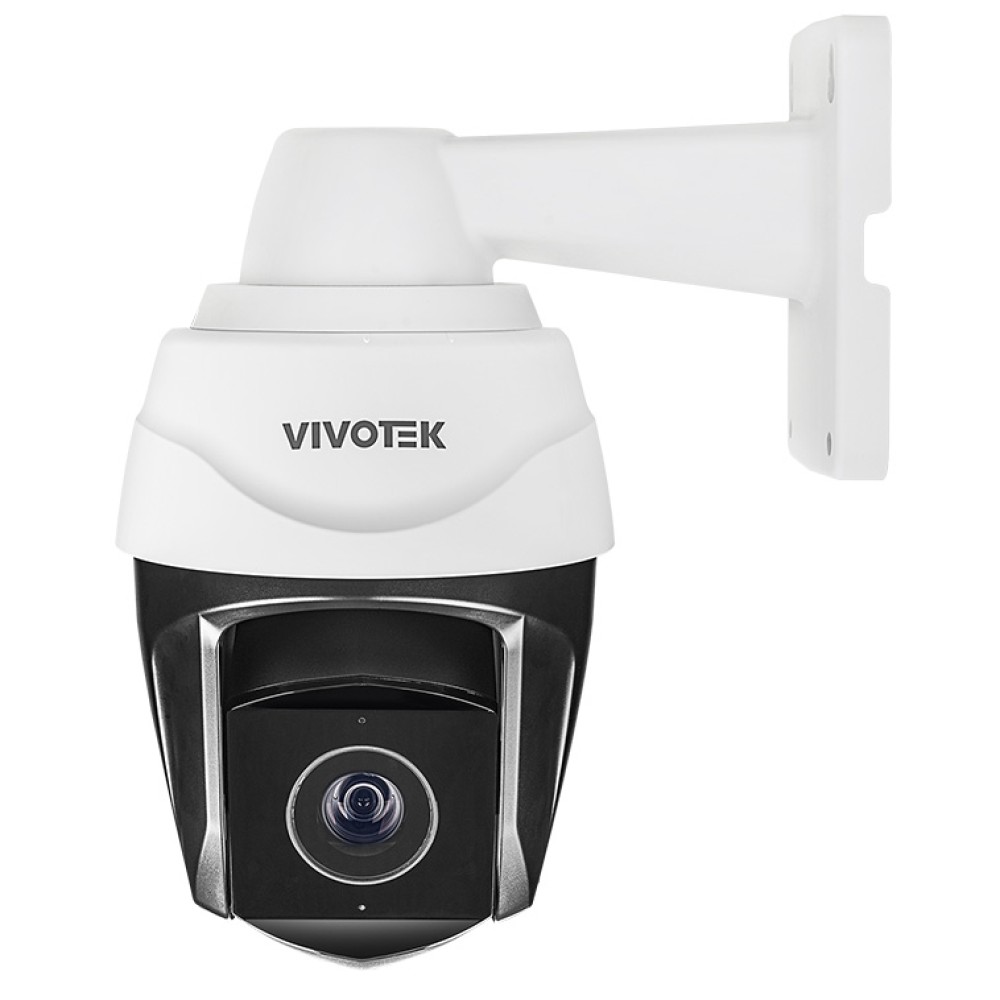

SD9384-EHL

プロフェッショナルIR スピードドーム型ネットワークカメラ (PTZ),5MP 30fps,H.265,30倍光学ズーム,200M Smart IR,-40℃~60℃

主な製品特長

  • 30 fps @ 2560×1920
  • 30倍光学ズーム、オートフォーカス
  • 360°連続パン、-20°~90° (オートフリップ) チルト
  • 200M IR (Smart IR)
  • 耐候性IP66、バンダルプルーフIK10 および NEMA 4X規格のハウジング
  • -40℃~60℃の広い動作温度範囲をサポートし、過酷な気象条件にも対応
  • 画像の安定性を高めるEIS (電子式手ブレ補正) 機能
  • Trend Micro IoTセキュリティ
  • 人物ベースのディープラーニング技術により、移動する人物のスマートトラッキングを高度化

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

VIVOTEK SD9384-EHLは、空港、都市監視、製造施設などの広いカバーエリアのビデオ監視に優れた、解像度5MPのプロフェッショナルIRスピードドームカメラ (PTZ) です。SD9384-EHLは、200M IRイルミネータと30倍光学ズームを搭載しており、あらゆるシーンでより詳細な情報を得ることができます。Smart IRテクノロジーにより、広範囲のFOVと均一性の高いIR強度を可能にすると同時に、ホットスポットを回避します。

SD9384-EHLに搭載されたSmart Tracking Advanced (スマートトラッキング・アドバンスト:Smart VCA向けの最新のAI技術) により、ユーザはリアルタイムでリスクを特定し、疑わしい人物を自動的に追跡することが可能です。

カメラ本体は、IP66、IK10、NEMA 4Xの認定を受け、雨、埃、腐食から保護されています。また、過酷な気象条件下での運用を想定し、-40℃~60℃の広い動作温度をサポートしています。

スマートトラッキング機能搭載の5MPスピードドームカメラ「SD9384-EHL」

ハイライト機能

Smart Tracking Advanced (スマートトラッキング・アドバンスト)

Smart Tracking Advancedは、PTZ カメラによる対象物の追跡性能を強化するために設計されています。Smart Tracking Advancedは、4種類のビデオコンテンツ解析 (侵入検知、ラインクロス検知、うろつき検知、顔検知) に対応しています。ユーザが定義したルールにより、不審な行動をとる人物を検知すると、あらかじめ設定されたアラームを作動させることができます。対象人物の自動追跡、録画映像の画質最適化、セキュリティ担当者への通知などが同時に作動します。

Camera Link (カメラリンク)

Camera Linkは、VIVOTEK PTZカメラが、同じ監視システム内の「スポッター」カメラでアラームを作動させると、あらかじめ設定した場所に自動的にズームし、対象物の追跡を開始する機能です。Camera Link によるカメラ間の接続には、VMSシステムは必要ありません。そのため、タイムラグを最小限に抑え、運用効率を高めることができます。また、カメラがVMSワークステーションから離れた場所に設置されている場合にも最適です。

システム情報
CPUマルチメディアSoC (システムオンチップ)
Flash8 GB
RAM2 GB
カメラ機能
イメージセンサ1/2.8" プログレッシブCMOS
最大解像度2560×1920 (5MP)
レンズタイプ光学30倍ズーム、オートフォーカス
焦点距離f = 4.94 ~ 148.24 mm
絞りF1.3 ~ F4.6
アイリスタイプDCアイリス
視野角54.1° ~ 1.9° (水平)
41.2° ~ 1.4° (垂直)
65.7° ~ 2.4° (対角)
シャッター時間1秒 ~ 1/100,000秒
WDRテクノロジーWDR Pro
昼夜切替対応
取り外し可能なIRカットフィルタあり
IRイルミネータSmart IR, IR LED×8による最大200mまで有効のIRイルミネータ内蔵
最低照度0.03ルクス @ F1.3 (カラー)
0.005ルクス @ F1.3 (白黒) 0ルクス (IR照明点灯時)
パン速度プリセット速度:450°/秒
パン範囲360°エンドレス
チルト速度プリセット速度:450°/秒
チルト範囲-20° ~ 90° (オートフリップ可)
プリセット位置256ヶ所
パン/チルト/ズーム機能32倍デジタルズーム (IEプラグインで4倍、内蔵で8倍)
オートパンモード
オートパトロールモード
メカニカルオートフリップ
ストレージMicroSD/SDHC/SDXCカードスロットへのシームレスな記録とネットワーク接続ストレージ (NAS) への記録
内蔵のインストール補助機能リモートフォーカス, リモートズーム
ビデオ
ビデオ圧縮H.265, H.264, MJPEG
最大フレームレート30 fps @ 2560×1920
30 fps @ 2560×1440
60 fps @ 1920×1080
最大ストリーム数3 ビデオストリーム (最大8プロファイルまで設定可能)
S/N比74 dB
ダイナミックレンジ120 dB
ビデオストリーミング調整可能な解像度, 画質, ビットレート制御, Smart Stream III
画像設定一般設定:ビデオタイトルとタイムスタンプオーバーレイ, ビデオの向き (フリップ, ミラー), 昼夜設定, イルミネータ:イルミネータ, 露出オーバー防止;画像設定:ホワイトバランス, 画像調整 (明るさ, コントラスト, 彩度, シャープネス, ガンマ曲線), 曇り除去, HLM, 3DNR, EIS, シーンモード (オート, デブリ), 露出:BLC, HLC, 露出制御 (露出レベル, アイリス調整, 露出時間, ゲイン調整, アイリスモード), AE速度調整, WDR, フォーカス, プライバシーマスク, 予定済みプロファイル設定, 画素数計算機
オーディオ
オーディオ機能双方向オーディオ (全二重)
音声圧縮G.711, G.726
オーディオインターフェース外部ライン入力
外部ライン出力
ネットワーク
ユーザ最大10クライアントまでのライブビューイング
セキュリティアクセスリスト, ダイジェスト認証, HTTPS, IEEE 802.1x, パスワード保護, セキュアブート, 署名付きファームウェア, Trend Micro IoTセキュリティ (ブルートフォース攻撃イベント, サイバー攻撃イベント, 検疫イベント), ユーザアクセスログ, ユーザアカウント管理
プロトコル802.1X, ARP, Bonjour, CIFS/SMB, DDNS, DHCP, DNS, FTP/SFTP, HTTP, HTTPS, ICMP, IGMPv3, IPv4, IPv6, NTCIP, NTP, PPPoE, QoS (CoS/DSCP), RTSP/RTP/RTCP, SMTP, SNMP, SSL, TCP/IP, TLS 1.2, UDP, UPnP
インターフェース10 Base-T/100 Base-TX/1000 Base TX (RJ-45) イーサネットケーブルを接続可能

3P/ETL規格に準拠した標準のCAT5eおよびCAT6ケーブルの使用を強く推奨します。

ONVIFProfile G, S, Tをサポート, 仕様は www.onvif.org で確認できます。
ソリューション統合
スマートトラッキング・アドバンストSmart Tracking Advanced (デフォルト, ライセンス組み込み; 侵入検知, うろつき検知, ラインクロス検知, 顔検知を含む)
VADPパッケージSmart Tracking Advanced, Trend Micro IoTセキュリティ (3年間無料トライアル), Stratocast
アラームとイベント
イベントトリガ音声検知, カメラ改ざん検知, サイバーセキュリティイベント (ブルートフォース攻撃イベント, サイバー攻撃イベント, 検疫イベント), デジタル入力, 手動トリガ, モーション検出, 定期的トリガ, 録画通知, SDカード寿命, Smart Tracking Advancedトリガ, システム起動, プリセット到達
イベントアクションオーディオクリップ, カメラリンク, デジタル出力, 電子メール, HTTP, FTP, NASサーバ, SDカード経由のイベント通知
電子メール, HTTP, FTP, NASサーバ, SDカード経由のファイルアップロード, トリガトラック, トリガパトロール, プリセットへの移動
一般
コネクタRJ-45ケーブルコネクタ (10/100Mbps PoEネットワーク接続用)
オーディオライン入力
オーディオライン出力
DC 48V電源入力
AC 24V電源入力
デジタル入力×2
デジタル出力×1
LEDインジケータシステム電源、ステータス表示
電源入力AC 24V, DC 48V, IEEE 802.3 bt Class 6 PoE (同時電源冗長化対応)
消費電力PoE:最大 51W/26W (IRオン/オフ)
DC 48V:最大 51W/26W (IRオン/オフ)
AC 24V:最大 51W/26W (IRオン/オフ)
外形寸法256 × 336 mm
重量7.1 kg
認証EMC: CE (EN 55032 Class A, EN55035, EN50121-4), UKCA (BS EN 55032: 2015 +A11: 2020, BS EN 55035: 2017), FCC (FCC Part 15 Subpart B Class A), IC (ICES-003:2020 Issue7, Class A), RCM (AS/NZS CISPR 32 Class A), VCCI (VCCI-CISPR 32 Class A); Safety: UKCA (BS EN 62368-1:2014+A11:2017), UL (UL 62368-1), CB (IEC/EN 62368-1, IEC/EN 60950-22, IEC/EN 62471); Environment: IK10 (IEC 62262), IP66 (IEC 60529), NEMA (NEMA 250 Type 4X); IA: BIS (IS 13252), BSMI
動作温度起動時温度:-40℃ ~ 55℃
作業時温度:-40℃ ~ 60℃ (IRオン)
湿度98% (結露なきこと)
保証期間3年
システム要件
OSMicrosoft Windows 10/8/7
Mac 10.12 (Chromeのみ)
WebブラウザChrome 58.0 以降
Internet Explorer 10/11
その他のプレーヤーVLC:1.1.11 以降
付属品
パッケージ内容ウォールマウントブラケット, クイックインストールガイド, 位置合わせシール, ネジパック, 乾燥剤袋, 防水アクセサリ袋, コンジットリング, ターミナル ブロック
DORI (EN62676-4規格)
検出 (Detect) / (25PPM/ 8PPF)ワイド:104.1 m
テレ:2969.8 m
観察 (Observe) / (63PPM/ 19PPF)ワイド:41.3 m
テレ:1178.5 m
認識 (Recognize) / (125PPM/ 38PPF)ワイド:20.8 m
テレ:594 m
識別 (Identify) / (250PPM/ 76PPF)ワイド:10.4 m
テレ:297 m

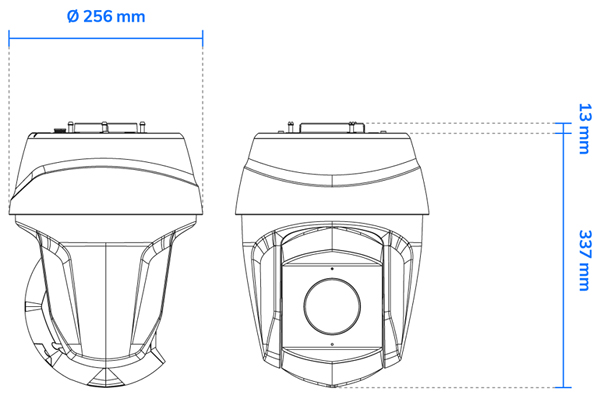

サイズ

サイズ
SD9384-EHLプロフェッショナルIR スピードドーム型ネットワークカメラ (PTZ)
5MP 30fps
H.265
30倍光学ズーム
200M Smart IR
動作温度:-40℃~60℃
