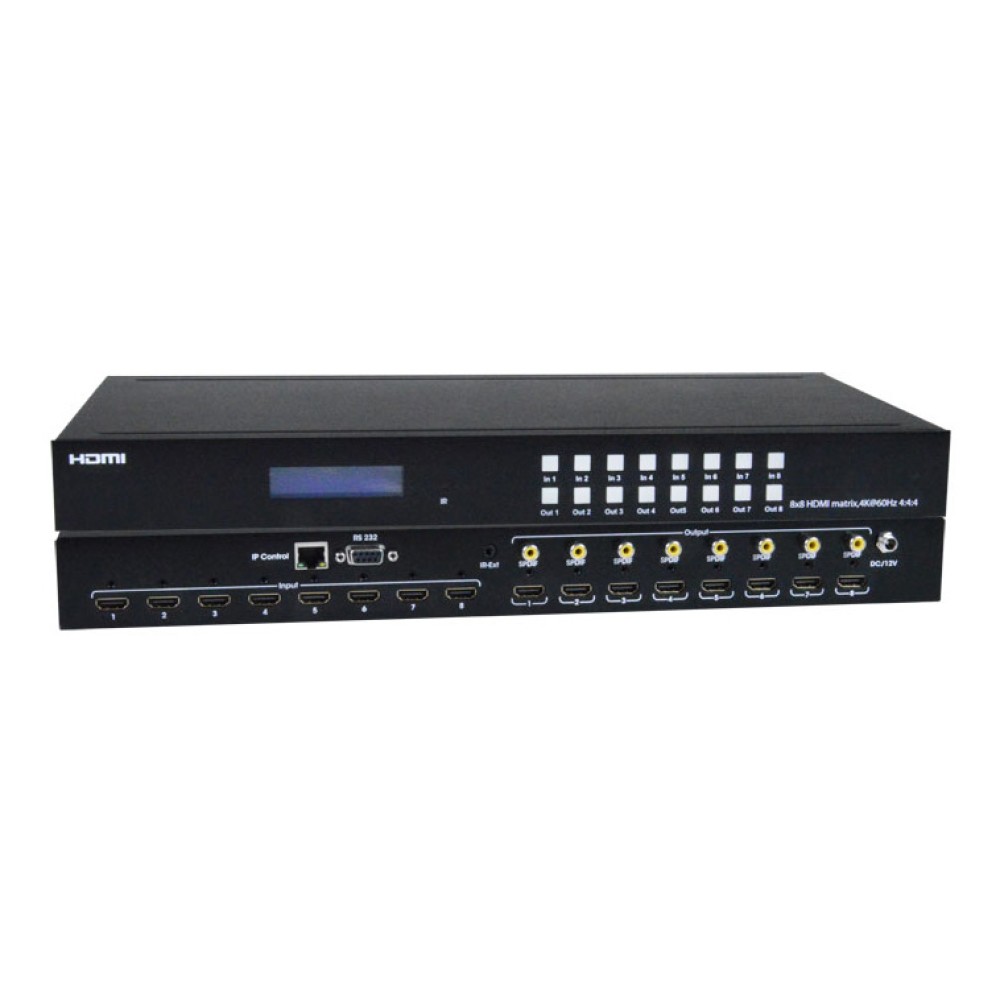

SM-8X8-4K18GB-LC

複数のビデオソースからのシングルリンクDVI-Dビデオ信号を複数のディスプレイにマトリック状に切換えるマトリックススイッチ

主な製品特長


  • 前面パネルボタン、イーサネット、IRリモートコントロール、またはRS232Cを介してスイッチの設定と制御
  • Ultra-HD 4K×2K解像度(4096×2160および3840×2160 @ 24/30/60Hz YUV 4:4:4) および HDTV解像度1080pサポート
  • 各入力は、任意またはすべての出力に独立して接続可能
  • HDCP 2.2準拠
  • HDMI機能サポート:
  • HDMI 2.0
  • Dolby TrueHD、DTS-HDマスターオーディオ、Dolby Digital、DTS 7.1 および LPCM
  • YUV 4:4:4
  • HDR
  • 3D
  • 帯域幅最大600 Mhz (18Gbps)
  • Lipシンク
  • 接続されているHDMIソースからのビデオとは独立してオーディオを切り替え (例:ソース3のオーディオのみがアクティブなとき、ソース1とソース2のビデオはアクティブ)
  • HDMIエンベデッドオーディオ対応のスイッチング (4チャネルステレオミキシング)
  • 各ソースのS/PDIF(Sony/Philips Digital InterFace)デジタルオーディオ出力ポート (8×8モデルのみ)
  • 設定可能なビルトインEDIDテーブル
  • コンパクトな1 RU設計
  • マウンティングキット含む

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ


VEEMUX® 低コスト/プロ用 4K HDMI ビデオマトリックススイッチ SM-4X4-4K18GB-LC/SM-8X8-4K18GB-LC は、最大4台/8台のHDMIビデオソース(コンピュータ、Blu-Rayプレーヤー、衛星受信機など)からのデジタル4K×2K HDMIビデオおよびオーディオ信号を、最大4台/8台のディスプレイ(モニタ、4Kテレビ、プロジェクタなど)にマトリックス切換ができます。

コントロール方法

フロントパネルインターフェース

  • 標準制御方法
  • 前面パネルのボタンを使用して設定と制御可能
  • キーパッドが目的の出力にルーティングする入力ソースを選択可能

イーサネットコントロール

  • 標準制御方法
  • 設定はWebサーバ経由インターネットを介して実行可能
  • RJ45(F)コネクタ
  • 10/100 BaseTイーサネットインターフェース

RS232Cコントロール

  • 標準制御方法
  • 設定および制御はシリアルポートを介して実行可能
  • DB9(F)コネクタ
  • RS232Cを介して、グラフィカルユーザインターフェース(GUI制御)による制御プログラムを使用してスイッチを制御(制御ソフトウェアを含む)

IR(赤外線)リモートコントロール

  • 標準制御方法
  • マトリックススイッチのIR制御:
  • マトリックススイッチは、スイッチに組み込まれたIR受信機を使い、付属のIRリモコンによりローカルで制御可能
  • IR延長ケーブル(同梱)を使用してIRコントロールを最長1.2mまで延長
  • IR拡張用3.5mm(F)ポート
  • ソース/ディスプレイ用のIR信号をルーティング(4×4モデルのみ)
  • 既存のソース/ディスプレイリモートコントロールを使用して、HDMIソース/ディスプレイの完全な赤外線リモート(IR)制御

入力
コネクタHDMI入力コネクタ(F)
ポート IR信号用4x3.5mm(F)ポート(4×4モデルのみ)
・IR周波数レンジ: 38~56 kHz
互換性HDMIビデオを搭載したコンピュータおよびUHDビデオソース(衛星通信受信機、Blu-Rayプレーヤなど)との互換性
サポートHDCP 2.2/1.4サポート
出力
コネクタHDMI入力コネクタ(F)
ポート IR信号用4x3.5mm(F)ポート(4×4モデルのみ)
・IR周波数レンジ: 38~56 kHz
ジャックS/PDIFデジタルオーディオ用8 RCAジャック(8×8モデルのみ)
音声切替HDMIエンベデッドオーディオ対応のスイッチング(4チャネルステレオミキシング)
解像度サポート ・4K×2K (4096×2160および3840×2160) @24Hz/30Hz/60HzYUV 4:4:4
・480p @60Hz, 576p@50Hz, 720p@60Hz, 1080p @24/50/60Hz
サポートHDCP 2.2/1.4サポート
ビデオ帯域幅最大600 MHz(18Gbps)
電源
入力100~240 VAC @ 50または60 Hz, ACアダプタ(ACアダプタ含む)
出力12VDC, 3.0A
電力消費量 ・SM-4X4-4K18GB-LC:12W
・SM-8X8-4K18GB-LC:19W
環境
動作温度 ・SM-4X4-4K18GB-LC:0 ~ 40℃
・SM-8X8-4K18GB-LC:-20 ~ 60℃
保管温度 ・SM-4X4-4K18GB-LC:-20 ~ 60℃
・SM-8X8-4K18GB-LC:-40 ~ 70℃
筐体
サイズ(W×D×H) ・SM-4X4-4K18GB-LC:438×220×44 mm
・SM-8X8-4K18GB-LC:440×220×44 mm
ケーブル
接続 ・HD-xx-MM HDMIケーブルを使用してHDMIソースまたはディスプレイに接続
  • SM-4X4-4K18GB-LC:4K×2K解像度@60Hzで7.5m、4K×2K解像度@30Hzで15mのケーブル長をサポート
  • SM-8X8-4K18GB-LC:4K×2K解像度@60Hzで15mのケーブル長をサポート
・ケーブルは含まれていません。
規格および認証
認証CE, FCC, RoHS
保証
保証期間2年間
パッケージチェックリスト
同梱品 ・4K HDMIビデオマトリックススイッチ×1
・電源アダプタ×1
・IRリモート×1
・IR拡張ケーブル×1
・IR送信ケーブル (4×4モデルのみ)×4
・マウンティングキット
・ソフトウェアCD および ユーザマニュアル

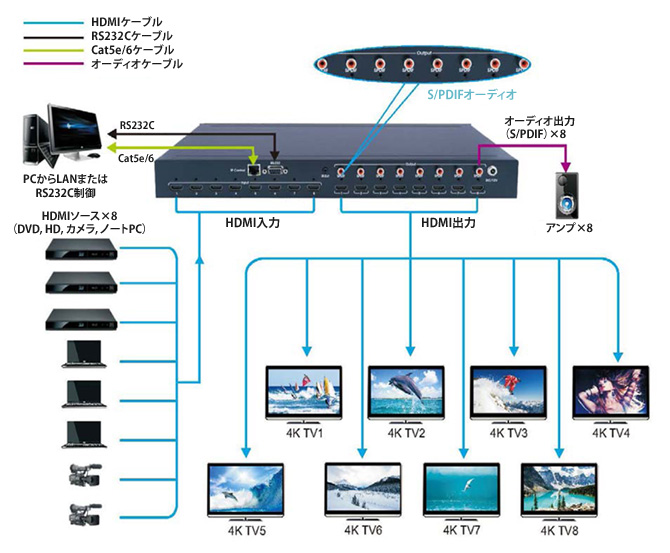

アプリケーション


SM-8X8-4K18GB-LC VEEMUX® 低価格/プロ用 4K HDMI ビデオマトリックススイッチ 8×8モデル, HDMI入力×8, HDMI出力×8
