ATEN

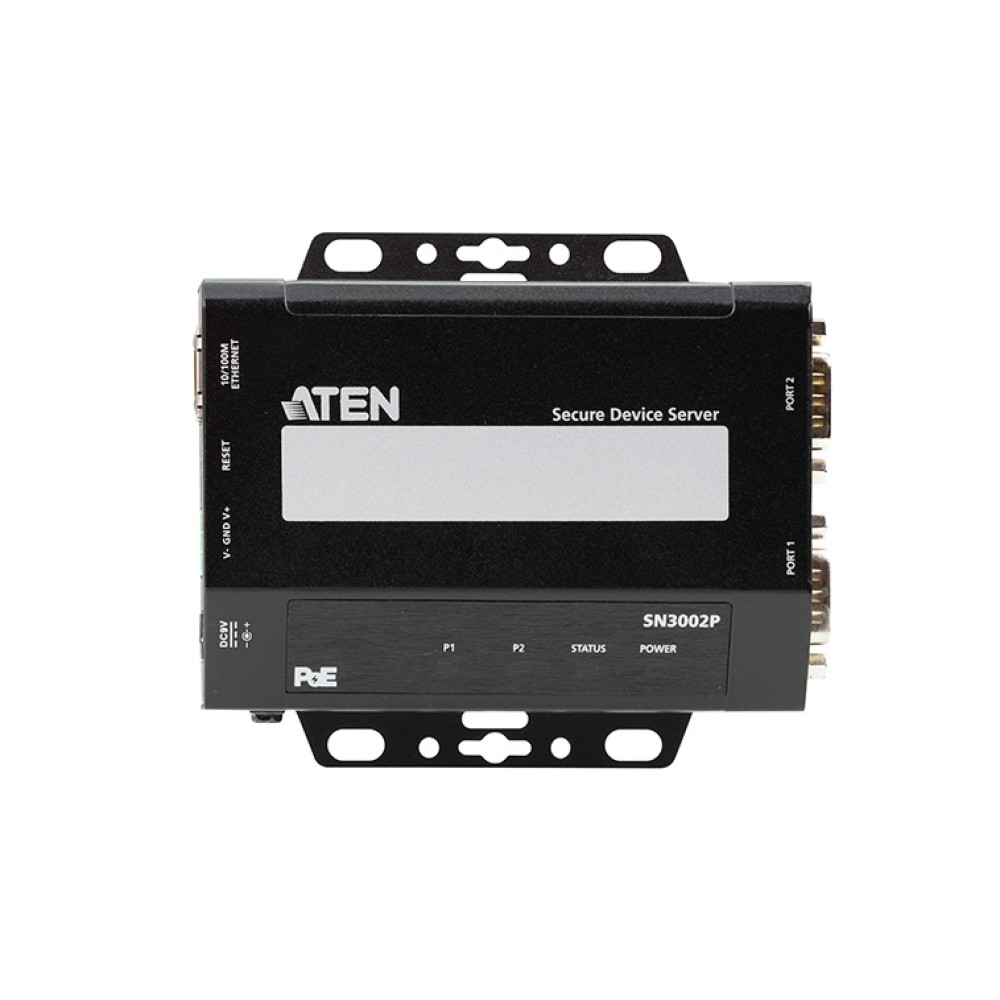

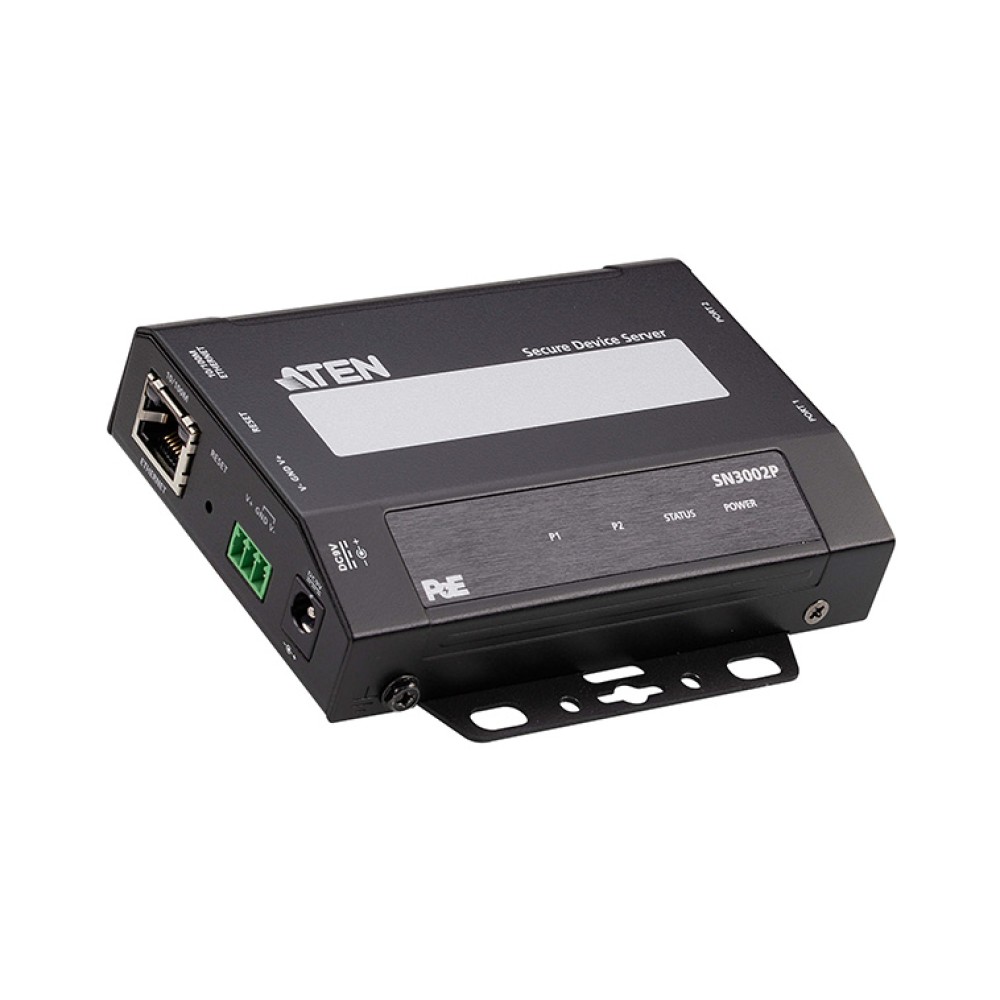

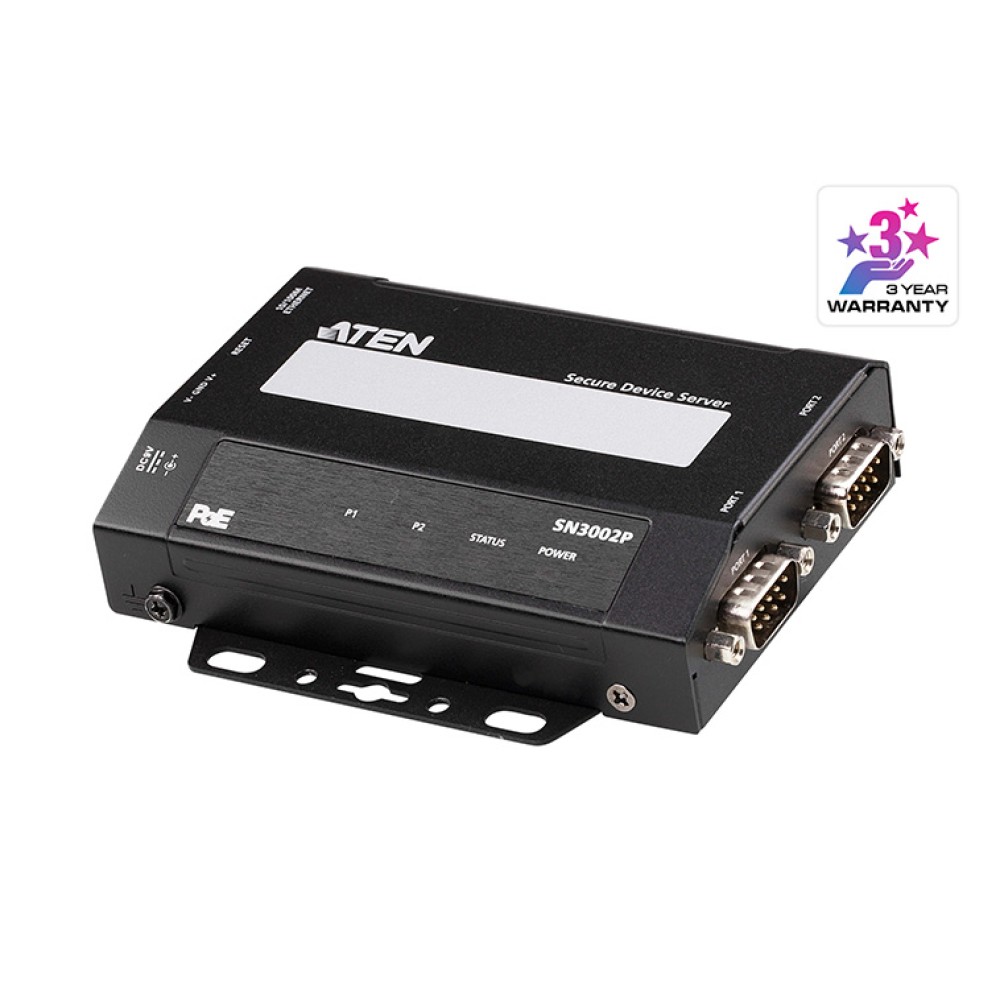

SN3002P

2ポート シリアルデバイスサーバー(PoE対応)

主な製品特長

  • 1または2ポートのRS-232Cシリアル通信データをEthernet経由でセキュアに伝送
  • セキュアオペレーションモード-リアルCOMポート、TCPサーバ/クライアント、シリアルトンネル サーバ/クライアント、SSH
  • 標準オペレーションモード-リアルCOMポート、TCPサーバ/クライアント、シリアルトンネル サーバ/クライアント、UDP、Telnet
  • 1ポートあたり最大16の同時セッション対応
  • Windows、Linux、UNIX対応 Real COM、Real TTY、固定TTYドライバ付属
  • 本体システム設定方法-Webブラウザ、Telnet/SSH、Windowsユーティリティに対応
  • SSH、Telnetおよび一般的なサードパーティクライアント互換
  • SSH経由でSerial Over IPポートへのダイレクト通信が可能
  • IEEE 802.3af準拠 PoE対応
  • ボーレート 最小110~最大921.6kbps
  • デバイスのオンライン/オフライン状態監視 - 電源断等によるオフライン状態発生のイベント通知対応
  • システムイベントログおよびポートログは内部メモリまたはSyslogサーバに記録可能
  • SNMPエージェント(v1/v2c)対応
  • SMTP、SNMPトラップ(v1/v2c)イベント通知機能対応
  • システム設定バックアップ/レストア、ファームウェアアップグレード対応
  • 64Kbポートバッファ
  • NTPサーバ対応

ハードウェア

  • 冗長化電源 - AC電源アダプタおよびターミナルブロック
  • シリアルポート、Ethernetポート、電源にサージ保護機能内蔵
  • DINレールマウント対応

セキュリティ

  • TLS 1.2およびRSA 2048-bit暗号化対応
  • ユーザーアクセスおよび制御権限を設定可能
  • ローカル/リモート共にユーザーログイン認証あり
  • RADIUS等外部認証対応

インターフェース

  • 分かりやすいwebブラウザGUI
  • メニュー選択形式のTelnet/SSH CUI
  • 多言語対応webブラウザGUI

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • 1または2ポートのセキュアな汎用RS-232Cシリアルデバイスサーバ
  • SCADA(Supervisory Control And Data Acquisition)システム向け組み込みに最適
  • Ethernet経由で給電可能なPoEモデルもラインナップ
デバイス接続数2

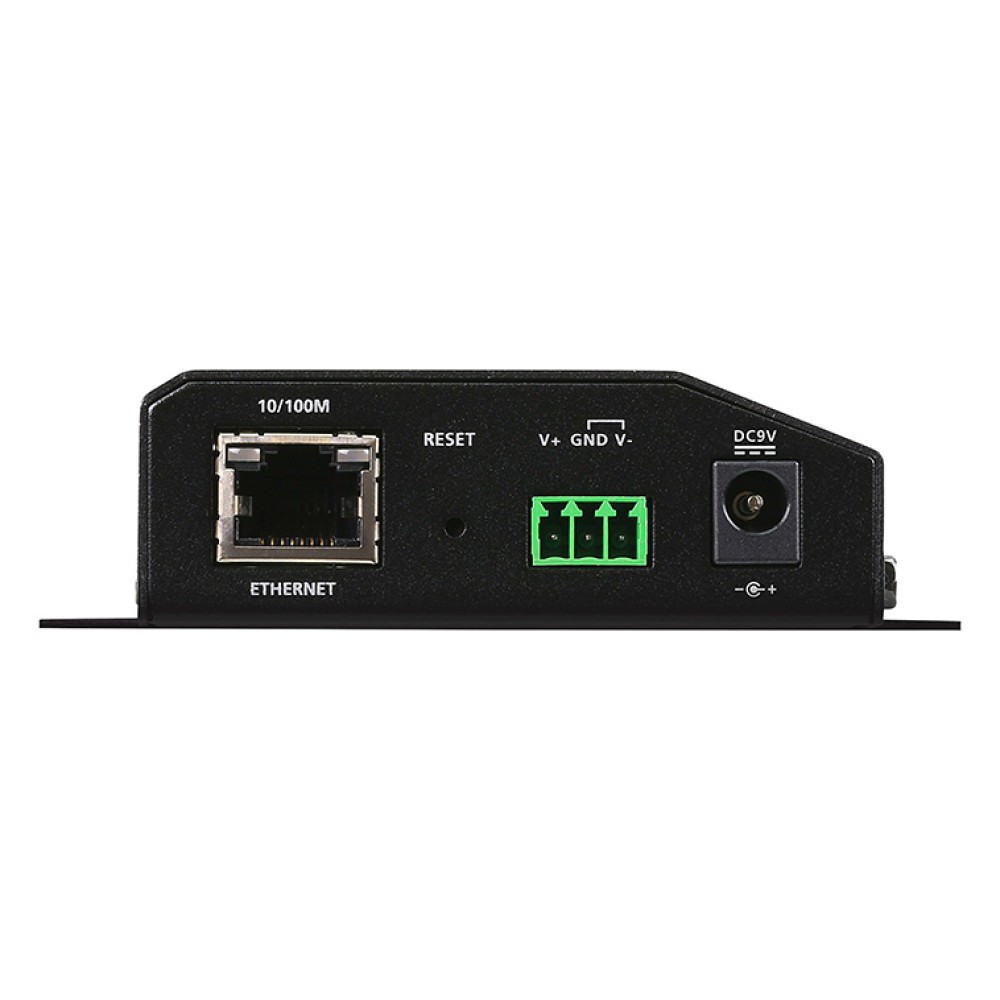

コネクタ

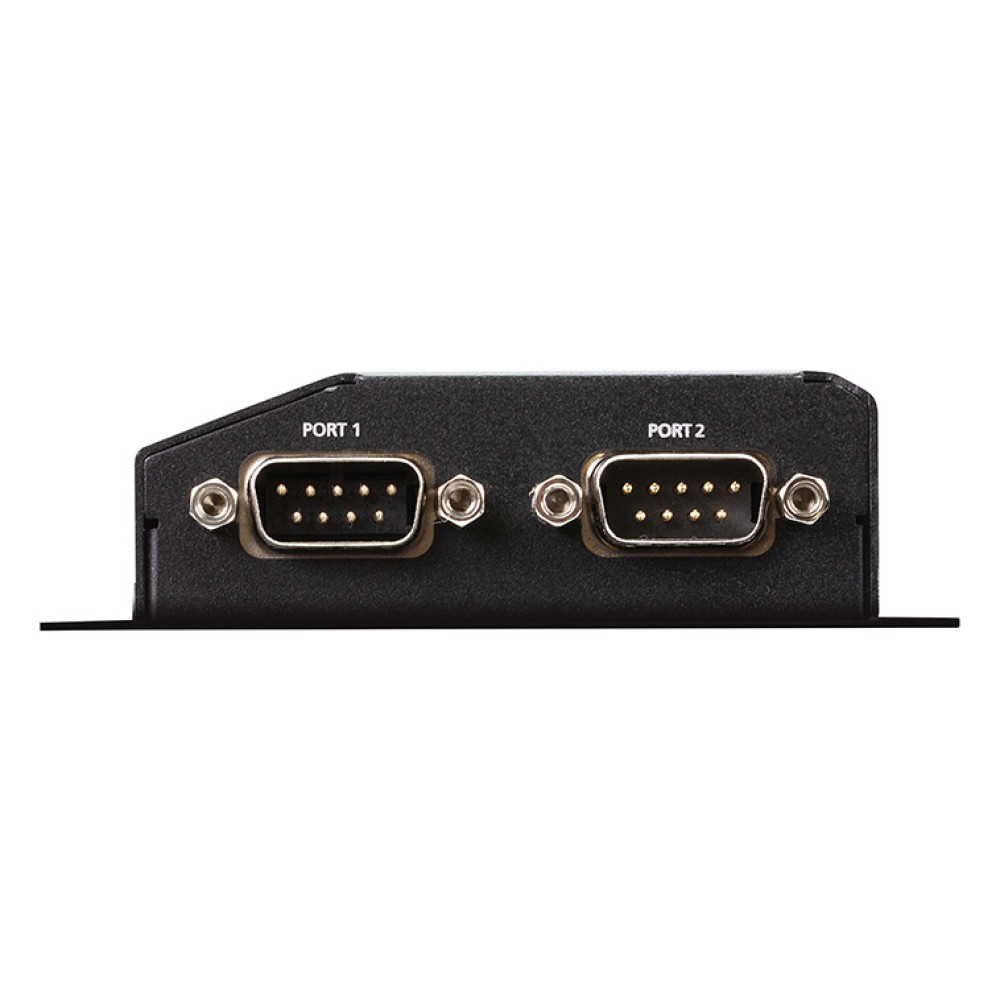

シリアルDB-9ピン オス×2
ネットワークRJ-45×1
電源12~48V DCターミナルブロック×1
9~30V DC電源ジャック×1
LED
電源1(Green)
ステータス1(YellowGreen/Red)
10/100 Mbps2(Green/Orange)
ポート2(Green/Orange)
電源入力
電源アダプタDCジャック:DC 9V
ターミナルブロック:DC 9~48V
PoE:DC 48V
消費電力
消費電力DC48V:1.11W:5BTU
POE:1.39W:7BTU
インターフェース
シリアルRS-232C信号:TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
ボーレート:
110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200,230400, 460800, 921600 bps
データビット:5, 6, 7, 8
パリティ:偶数、奇数、マーク、スペース
ストップビット:1, 1.5, 2
フロー制御:RTS / CTS, DTR / DSR, XON / XOFF
ネットワーク標準:10Base-T/100Base-TX、自動認識
保護:1.5KVマグネティック・アイソレーション
規格準拠
規格準拠EMC: EN 55032 / 35
EMI: CISPR 32, FCC Part 15B Class A
EMS:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV (Power Adapter),
1kV (Terminal Block); Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 10 MHz: 3 V/m; 10 kHz
to 30 MHz: 3 to 1 V/m; 30 kHz to 80 MHz: 1 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
RoHS
動作環境
動作温度0~60℃
保管温度-40~75℃
湿度5~95% RH、結露なきこと
ケース
ケース材料メタル
重量0.22 kg
サイズ(W×D×H)98×117×26 mm
同梱品
同梱品DCターミナルブロック×1
DINレール用マウントキット×1
クイックスタートガイド×1

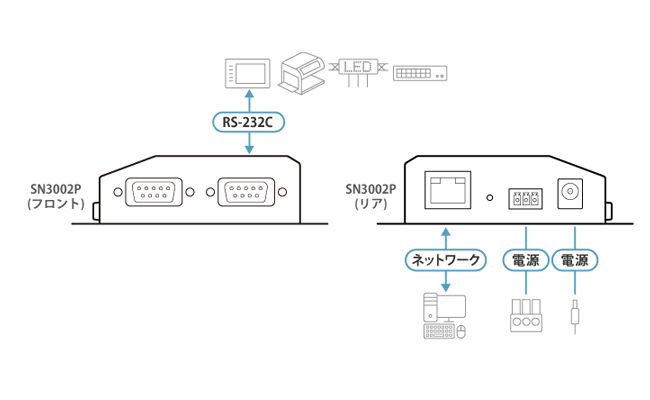

構成図

構成図
