NTI

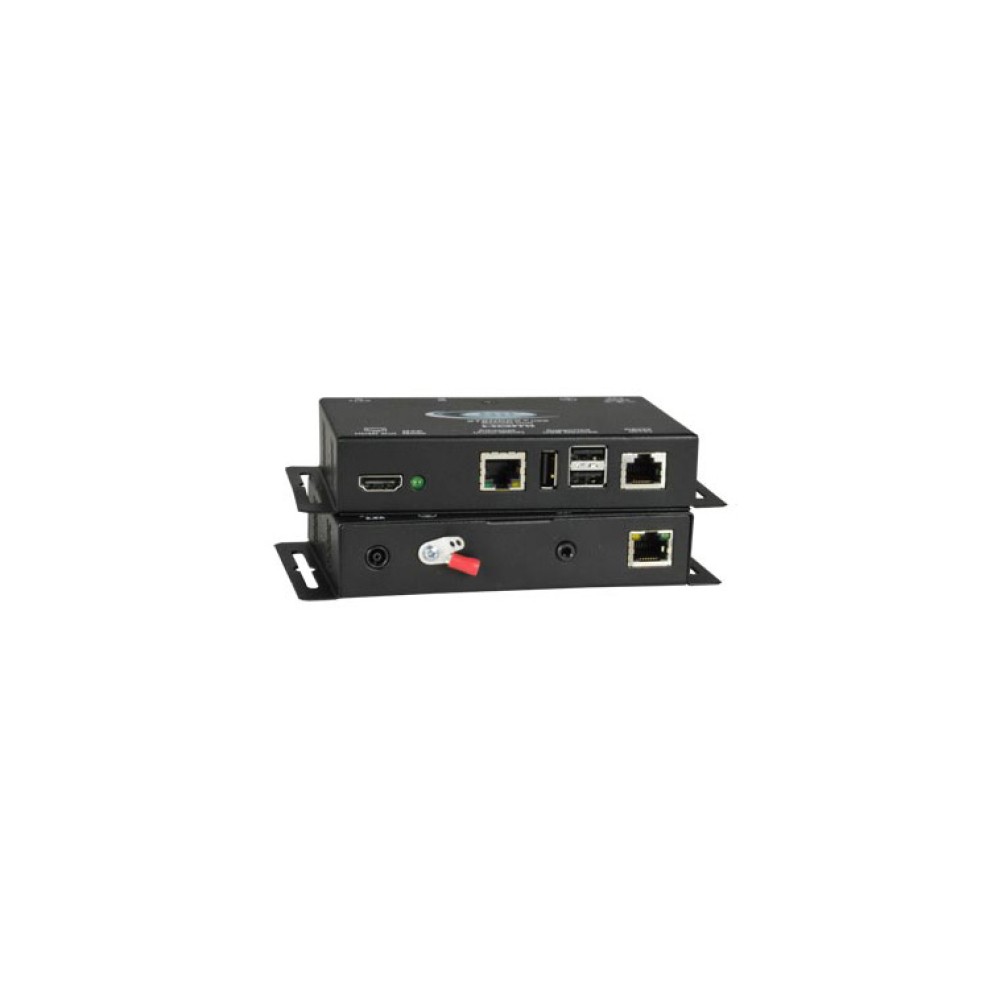

ST-C6USBHE-HDBT

各ビデオエクステンダーは,HDMIソースに接続するローカルとHDMIディスプレイに接続

主な製品特長

シングルの CAT5e/6/7ケーブルを介して非圧縮ハイスピードHDMI信号の送信
HDTV解像度1080pおよびコンピュータ解像度4096 x 2160サポート.
１電源だけでローカルおよびリモートの両方のユニットをサポート
HDMIサポート機能：
　・4K x 2K - 3840 x 2160および4096 x 2160解像度
　・48-bit ディープカラー
　・X、v、カラー、sYCC601カラー、Adobe RGBカラーおよびAdobe YCC601カラー
　・Dolby True HD、DTS-HDマスタオーディオ、DolbyディジタルおよびDTS
　・3D
　・帯域幅最大3.4GHz
　・CEC (consumer electronic control)コンバーチブルデバイスサポート
　・Lip Sync
HDCP準拠
DDC2Bプロトコルサポート
既存のリモートコントロールのソースを使用してリモートHDTV からHDMIソースのフル赤外線リモート（IR）をコントロール
キーボードおよびマウス用USBポート
　・キーボードおよびマウスのホットスワップ可能
　・フローレスオペレーションのためのキープアライブキーボード/マウス
タッチスクリーンモニタ、インタラクティブホワイトボードまたはCACカードリーダのためのリモートユニットに追加のUSBポートの装備
双方向RS-232Cインターフェース
100Base-Tルータ、hub、スマートテレビまたはスマートブルーレイプレーヤといったネットワークデバイスを接続するための送信機および受信機上のオプショナルイーサネットポート
サーフェース/ウォールマウンティングが容易なマウンティングブラケットを組込み
高品質、耐久性のあるパウダーコート仕上げの頑丈なスチール構造

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
型番
FAQ

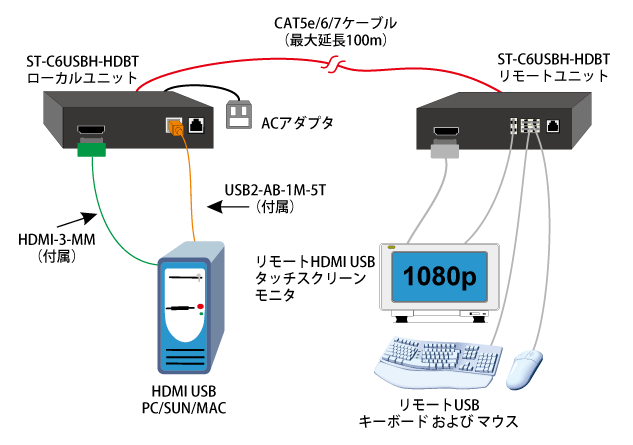

XTENDEX? HDMI USB KVMエクステンダは、HDBase-T技術を使用してシングルのCAT5e/6/7ケーブルを介して最大100ｍ離れたUSBインターフェースを備えたコンピュータに対しリモートのKVM（USBキーボード、USBマウスおよびHDMIモニタ）からアクセスを可能にします。各ビデオエクステンダは、コンピュータに接続するローカルユニット(ST-C6USBH-HDBT)とキーボード、モニタおよびマウスに接続するリモートユニット(ST-C6USBH-HDBT)から構成されます。

ローカルユニット	USBコンピュータ（PC、SUN、MAC）またはHDMI出力を備えたHDTVビデオソースとの互換性マルチプラットフォームサポート：Windows 2000/XP/Vista/7/8、Windows Server2000/2003/2008、Solaris、Linux、FreeBSDおよびMAC OS9/10 1HDMI(F)コネクタ 1 USB Type B(F)コネクタ IR拡張サポート：IRエミッタ（付属）のための1x3.5 mmポート(F) RS232Cサポート- RJ45(F)ポート 100Base-Tルータまたはhubといった標準的なネットワークデバイスを接続するためのオプショナルのンRJ45(F) 100BaseTイーサネットポートハイディフィニションビデオ、オーディオ、IR、USB、RS232CおよびDDC信号の送受信用1 RJ45 （F)ポート
サイズ	126(W)×77(D)×27(H)mm
電源	ローカルまたはリモートユニットのいずれかに接続する単一の電源から電源供給ローカルまたはリモートユニット：ACアダプタ経由100?240 VAC、50?60 Hz（国別ACアダプタを含む）
環境	動作温度： 0～50℃ 保管温度：-30～60℃ 動作/保管相対湿度： 17～90%（RH）結露なきこと
認証	CE、RoHS
保証期間	2年間
リモートユニット	HDTV解像度最大1080pおよびコンピュータ解像度最大4096 x 2160サポート 1HDMI(F)コネクタ IR拡張サポート：IRレシーバ（付属）のための1x3.5 mmポート(F) 2 USB Type A(F)コネクタ Logitech M570 ワイヤレスマウスおよび Logitech K400 ワイヤレスキーボードを含む殆どのUSBキーボードおよびマウスとの互換性 USB 2.0（フル/ロースピード）デバイス用の追加 USB Type A(F)コネクタ－USBタッチスクリーンモニタ、CACカードリーダ、インタラクティブホワイトボードまたはバーコードスキャナ USB最大データレート： 12 Mbps サポートするタッチスクリーンモニタ：Microtouch3M、ELO1529L3000シリーズ、Smart Podium ID422w、Hope Industrial HIS-RL17、NECマルチシンクE222W、Industrial Electronic Devices Inc IWS-240t-G3、Zytronics CML-170、Pulse IR TSV4001/DT40およびHP Compaq インタラクティブホワイトボードサポート： SMART Board? SB640 カードリーダサポート： Athena、Cherry、Gemalto、Generic USBおよび Dell スマートカード/キーボードコンボ RS232Cサポート- 1 RJ45ポート 100Base-Tルータまたはhubといった標準的なネットワークデバイスを接続するためのオプショナルRJ45(F)100BaseTイーサネットポートハイディフィニションビデオ、オーディオ、IR、USB、RS232CおよびDDC信号の送受信用1 RJ45(F)ポート

ケーブル	距離	最大の解像度
距離＆解像度（CAT5e/6/6a/7ケーブルを使ったときの比較）
CAT5e ソリッドUTP 24 AWG	91 m	1080p at 60 Hz
CAT5e ストランデッドUTP 24 AWG	61 m
CAT5e ソリッドSTP 24 AWG	76 m
CAT5e ストランデッドSTP 24 AWG	76 m
CAT6 ソリッドUTP 23 AWG	101 m
CAT6 ストランデッドUTP 24 AWG	61 m
CAT6 ソリッドSTP 23 AWG	101 m
CAT6 ストランデッドSTP 24 AWG	46 m
CAT6a ソリッドUTP 23 AWG	101 m
CAT7 ソリッドSTP 23 AWG	101 m
CAT7 ストランデッドSTP 26 AWG	91 m

ST-C6USBH-HDBT	HDMI、USB KVM、追加USBポート、RS232C、IR
ST-C6USBHE-HDBT	HDMI、USB KVM、追加USBポート、RS232C、IR、イーサネット

HDMIケーブル（M/M）

HD-3-MM	3 feet
HD-6-MM	6 feet
HD-9-MM	9 feet
HD-14-MM	14 feet
HD-20-MM	20 feet
HD-30-MM	30 feet

DVI-D（M）- HDMI-A（M）シングルリンクケーブル

DVI-HD-3-MM	3 feet
DVI-HD-3-MM	6 feet
DVI-HD-10-MM	10 feet
DVI-HD-15-MM	15 feet

RoHS2対応してますか？

NTI

対応しております。
