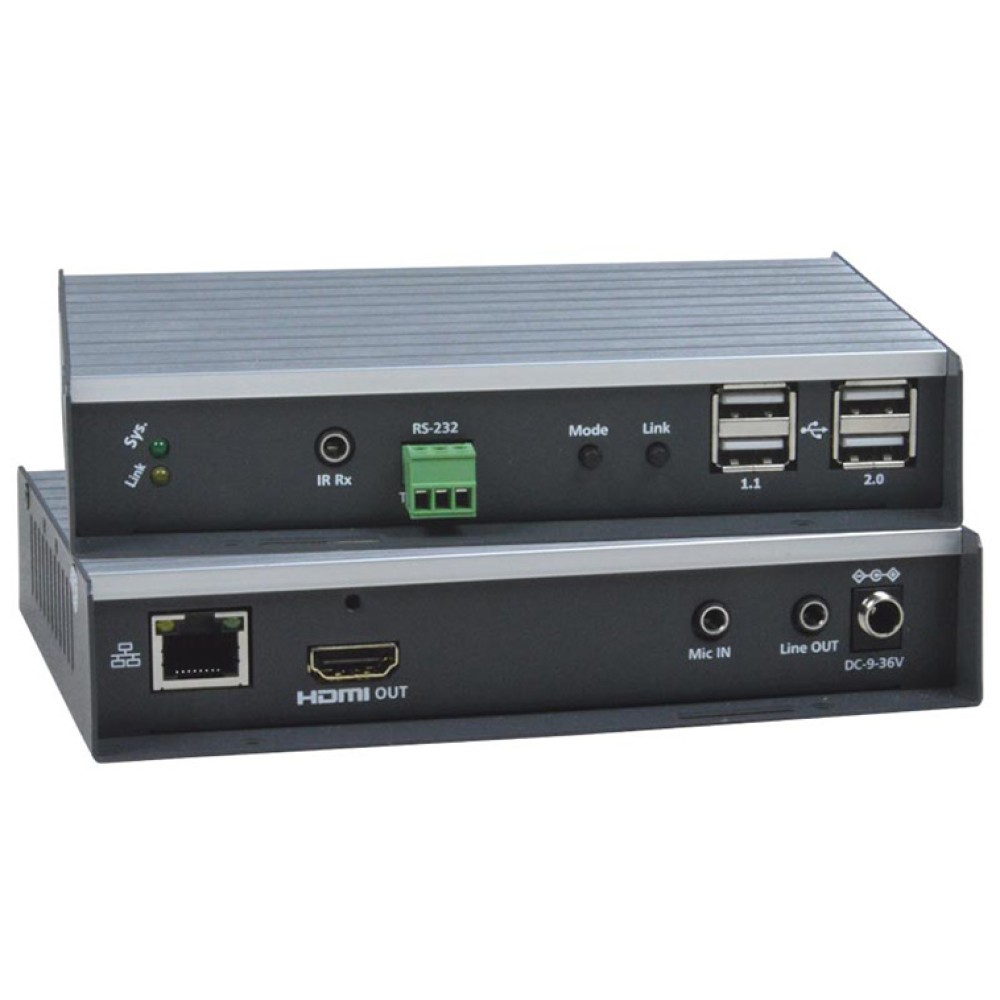

ST-IPUSB4K-R-VW

Gigaイーサネットを使用し4K×2K HDMIモニタ,オーディオ,USBキーボード/マウスを最大122m延長最大8×8 － 64画面のビデオウォールを実現

主な製品特長

3840×2160 (30 Hz)のUltra-HD 4K×2K解像度、2048×1080の2K解像度、1080pのHDTV解像度および1920×1200のコンピュータ解像度をサポート
◦ポイント・ツー・ポイント接続で4K×2Kを120 m延長
◦ギガビットネットワークスイッチを介したポイント・ツー・ポイントまたはポイント・ツー・メニー接続で4K×2Kを300m延長
◦スイッチとローカル/リモートユニット間は最長150m
スイッチとローカル/リモートユニット間は最長150m
USB 2.0デバイスをサポート
◦キーボードおよびマウスは活栓挿抜可能
◦マウス、キーボード、flash drive、HDDまたはタッチスクリーンディスプレイを接続
1×2～8×8スクリーンのビデオウォール・インストレーションをサポート
◦ディスプレイは90、180、270°の回転が可能
レシーバが自動的に同じネットワーク上のトランスミッタを見つけることができるPlug-and-Playインストレーション(ネットワーク設定にはマネージドネットワークスイッチが必要です)
既存のソースリモートコントローラーを使用して、リモートHDTVからHDMIソースを制御するフル赤外線リモート(IR)コントロール
複数のトランスミッタをサポートするには、VLAN/IGMPをサポートするマネージドギガビットネットワークスイッチが必要。標準のアンマネージドLANスイッチは、1台のトランスミッタのみをサポート
◦各VLANは、ネットワーク上で個別のHDMI Over IPチャネルとして機能
複数のリモートユニットを使用する場合は、1つのユニットだけがいつでもソースを介してUSBコントロールが可能
ビルトインソフトウェアを使用してトランスミッタ/レシーバ接続およびビデオウォールの設定を管理
RS-232Cを使用してエクステンダに接続されるデバイスをコントロールする2ウエイRS-232Cコマンド(PC上のコントロールソフトウェアまたはControl4やCrestronといった他の自動コントロールシステムハードウェア)をサポート
ローカルユニットのEDIDテーブルはカスタマイズが可能
HDCP準拠
DDC2Bプロトコルをサポート
拡張が容易－コントロールステーションを追加するときはレシーバを追加
サーフェース/ウォールマウンティングを容易にする組込マウンティングブラケット

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

XTENDEX® 4K HDMI USB KVM Over IPエクステンダは、1本のCAT5e/6ケーブルを使用して、ギガビットネットワーク上で最大122m離れたUSBコンピュータへのリモートKVM(USBキーボード/マウス、4K×2K HDMIモニタ)アクセスを提供します。エクステンダは、コンピュータに接続する ST-IPUSB4K-L-VWローカルユニットとHDMIモニタ、3.5mmステレオオーディオスピーカとマイクロフォンと最大4つのUSBデバイス(キーボード、マウス、フラッシュドライブ、HDD またはタッチスクリーンディスプレイ)に接続する ST-IPUSB4K-R-VWリモートユニットで構成されます。

ローカルユニットとリモートユニットは、CAT5e/6ケーブルを介したポイント・ツー・ポイント接続またはギガビットネットワークスイッチを経由したポイント・ツー・メニー(Point-to-Many)接続が可能です。複数のトランスミッタをサポートするには、マネージドギガビットネットワークスイッチが必要となります。

ローカルユニット	Ultra-HD HDMI出力を持つUSBコンピュータ(PC、SUNおよびMAC)とコンパチブルマルチプラットフォームをサポート：Windows 2000/XP/Vista/7/8/10、Windows Server 2000/2003/2008/2012、Solaris、Linux、FreeBSDおよびMAC OS 9/10 HDMI(F) コネクタ 1ポート USB Type B(F) コネクタ 1ポートオーディオ出力およびマイク入力用 3.5mmステレオジャック(F) 2ポート ◦マイクは、ポイント・ツー・ポイント接続のときのみ動作 IRエミッタ（別売）用3.5mm(F) コネクタ 1ポート RS-232C用ねじ止め端子 HDビデオ/オーディオ、USB、IR信号の送信/受信用1 Gbps RJ45(F) 1ポート
リモートユニット	HDMI(F) コネクタ 1ポート USBキーボード、マウス、flash drive、HDDまたはタッチスクリーンディスプレイ用USB Type A(F) コネクタ 4ポート ◦USB 2.0 2ポートと USB 1.1 2ポートオーディオ出力およびマイク入力用 3.5mmステレオジャック(F) 2ポート ◦マイクは、ポイント・ツー・ポイント接続のときのみ動作 IRレシーバ(別売)用3.5mm(F) 1ポート RS-232C用ねじ止め端子 HDビデオ/オーディオ信号、USB、IR信号の送受信用1 Gbps RJ45(F) 1ポート
RS-232C	TXDおよびRXDをサポートボーレート：9600/14400/19200/38400/57600/115200 タッチスクリーンモニタをサポート
電源	ローカルおよびリモートユニット： ◦入力：100～240 VAC(50または60 Hz) ACアダプタ経由(US ACアダプタ付属) ◦出力：12 VDC、2 A
サイズ	W×D×H：150×110×28mm
環境	動作温度：0～50 ℃ 保管温度：-20～85 ℃ 動作/保管相対湿度：0～80％ RH 結露なきこと
認証	CE、FCC、RoHS TAA準拠
保証	2年間
最大距離	ポイント・ツー・ポイント接続で120 m ネットワークスイッチを介したポイント・ツー・ポイントまたはポイント・ツー・メニー接続で4K×2Kを300m ◦スイッチとローカル/リモートユニット間は最長150m
ケーブル	ローカルユニットに付属するケーブル ◦1.3 m (M)－(M) HDMIケーブル 1本 ◦1.8 m USB Type A(M)－USB Type B(M) ケーブル 1本 ◦1.5 m (M)－(M) 3.5 mm ステレオオーディオケーブル 1本 TIA/EIA 568Bワイヤリングには、標準 RJ45コネクタ付きCAT5e/6/6a/7ソリッドストレートスルーを使用(コネクタは付属しません) IRエミッタとレシーバは別売

ポイント・ツー・ポイント接続の構成方法

ポイント・ツー・メニー接続の構成方法

ST-IPUSB4K-L-VW	ローカルユニット
ST-IPUSB4K-R-VW	リモートユニット

RoHS2対応してますか？

NTI

対応しております。
