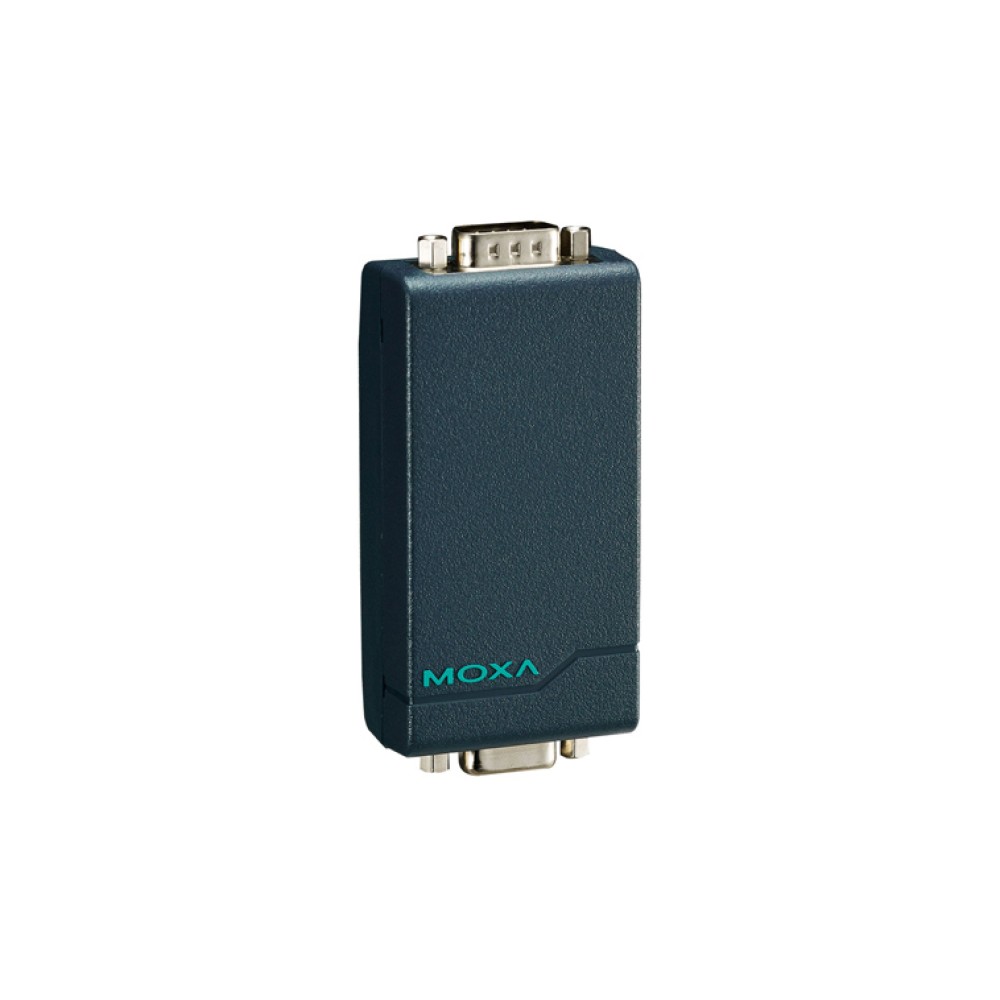

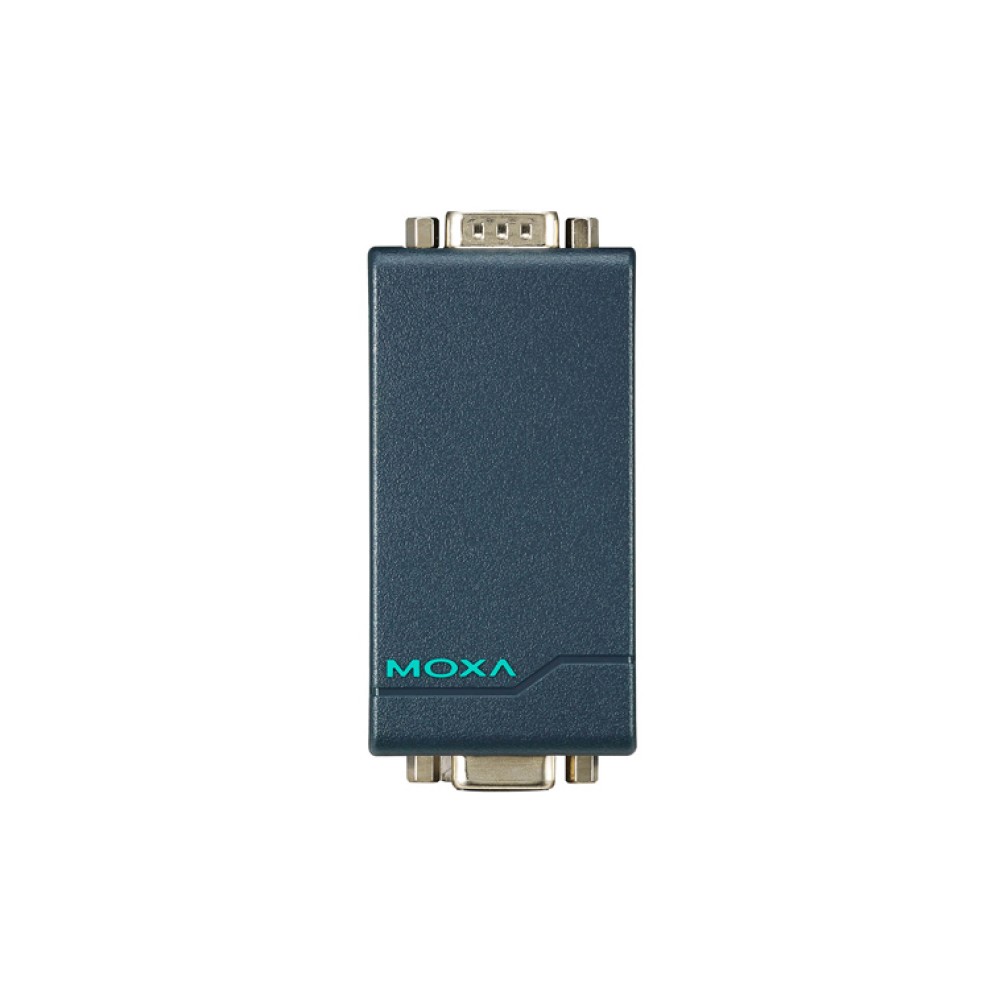

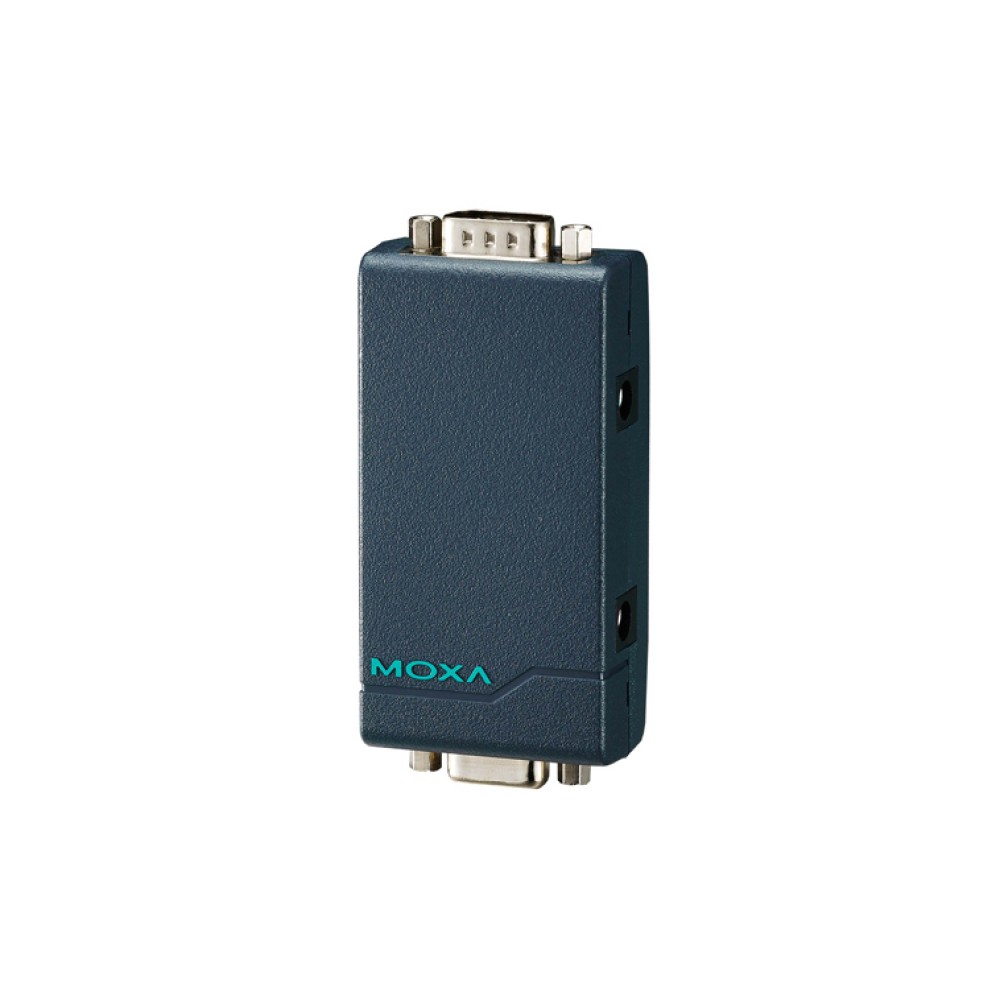

TCC-82
電源供給式RS-232C⇒RS-422/485コンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 1分間に4チャネル4 KV RMSの絶縁を確保
- デュアル・セルフ電源または選択可能な外部電源をサポート
- サージ保護（15 KV ESD）機能をサポート
- 自動ボーレート検出
- コンパクト・サイズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
TCC-82は2つのRS-232Cデバイス間の双方向シリアル通信に完全な電気的絶縁を提供する信号アイソレータです。このコンパクト・サイズのアイソレータは接続の両側を光学的に絶縁し、落雷によるサージ、偶発的な高電圧ショート、そして何よりもグラウンド・ループからの完全な保護を提供します。内蔵のフォトカプラは 4KV rms以上(入力-出力間1分間)耐えられることが検証されています。したがって、TCC-82は通常のシリアル・データ通信のニーズだけでなく、産業オートメーションと医療用アプリケーションが必要とする高い基準にも対応しています。また、データ送受信回線に加え、2つのDサブタイプ・コネクタ上の RTS/CTSハンドシェーク回線も保護します。
- デュアル・セルフ電源または選択可能な外部電源をサポート
- 1分間に4チャネル4 KV RMSの絶縁を確保
- サージ保護（15 KV ESD）機能をサポート
独立RS-232Cシリアル・ポート電源
TCC-82には2つの電源入力を備えているので、アイソレータの両側には絶縁を維持するために、独立した別々の電源が必要です。理論的には、両側は信号の強弱にかかわらず、RS-232のデータ送信回線とRTS/DTRハンドシェーク回線から電力を直接取得します。これにより、ほとんどのシステムでは外部電源を使用する必要がありません。また、回線とシステム全体の設定を容易にメンテナンスできます。片側または両側のアプリケーションとデバイスでハンドシェーク回線が使用できない場合やシリアル・ケーブルが長すぎる場合、または電力の小さいシリアル・ポートが電源として使用されている場合、外部USB電源ケーブルまたは5から12 VDCのアダプタが使用できます。
TCC-82を接続している場合、すべての出力信号を接続してください。システムが使用していない場合でも、TCC-82はそれらの信号から電力を取得します。TCC-82の4 KVの完全な絶縁が正確に機能することが求められる場合、外部電源は注意して選択してください。市販されているほとんどの電源は一次巻線と二次巻線の間に1500 VACの絶縁を提供しているだけです。アイソレータの両側に外部電源が必要な場合は、2つの異なる絶縁電源を使用してください。
| シリアル通信 | |
| コネクタ | TDB9 オス および DB9 メス |
|---|---|
| RS-232C 信号 | TxD, RxD, RTS, CTS (Loop-back wiring: DTR to DSR and DCD) |
| サージ保護 | 15 KV ESD |
| 光絶縁 | 4 KV RMS (1分間) |
| ボーレート | 300 bps ～ 115.2 Kbps |
| メカニカル | |
| サイズ | 42 x 80 x 23.6 mm |
| 材質 | ABS |
| 重量 | 60 ± 5g |
| 環境 | |
| 動作温度 | 0 ～ 60℃ |
| 保存温度 | -20 ～ 75℃ |
| 湿度 | 5 ～ 95% |
| 電源 | |
| 入力電源 | RS-232C ポート(TxD) または 電源入力用端子 |
| 入力電圧 | 5 ～ 12 VDC |
| 消費電力 | 20 mA @ 5 V |
| 適合規格 | |
| CE | Class B |
| FCC | Class B |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| TCC-82 | シリアル・ポート電源供給式 RS-232C 4チャネル光アイソレータ |
|---|
電源アダプタ
| PWR-12120-USJP-S2 | 100 ～ 240 VAC 50/60 Hz PSE対応 |
|---|
接続ケーブル
| CBL-USBAP-50 | USB 電源コード(50 cm) |
|---|---|
| CBL-F9M9-20 | DB9 オス ⇒ DB9 メス RS-232 ケーブル(20 cm) |
