ThinkCore W315

RISCベースエッジコンピューターおよびデータ収集ソフトウェア評価パッケージ

販売終了

本製品は 販売を終了いたしました。

主な製品特長


  • Moxa ART ARM 9 32ビット 192MHzプロセッサ
  • オンボード32MB RAM, 16MBフラッシュディスク
  • Quad band GSM/GPRS 850/900/1800/1900MHzセルラコミュニケーション
  • GPRS class 10, CS1~CS4をサポートするCoding Sheme
  • 2ソフトウェア設定可能RS-232C/422/485シリアルポート
  • 10/100Mbpsイーサネットでネットワークの冗長性を確保
  • 外部ストレージ拡張用SDスロット
  • 5Gの連続耐震性および50Gの耐衝撃性をサポート
  • Ready-to-run Linux Kernel 2.6プラットフォーム
  • DINレールまたはウォールマウント可能
  • 耐久性のあるファンレス設計

FCC

CE

UL

WEEE

RoHS指令準拠

TUV_Half

CRoHS

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ


ThinkCore W315エンベデッドコンピュータは、1ソフトウェアセレクタブルRS-232C/422/485シリアルインターフェース、Quad band 850/900/1800/1900MHz セルラ接続、1イーサネットポート、外部ストレージ拡張用SDスロットを備えています。Moxa ART 32ビットARM 9プロセッサおよびビルトインLinux OSは、過酷な工業環境に耐えられるパワーフルかつ信頼性の高いプラットフォームでありデータ収集、プロトコルコンバータ、リモートデバイス制御およびモニタリングといった工業用M2Mアプリケーションのための理想的なソリューションを提供します。


システム
CPUMoxa ART ARM9 32ビット 192MHz
OSLinux(MMU搭載)
DRAM32MB
フラッシュ16MB
ストレージ拡張SDソケット
LANインターフェース
イーサネットオートセンシング10/100Mbps×1, RJ45
磁気絶縁保護ビルトイン1.5KV
セルラーインターフェース
セルラーモードGSM, GPRS
GPRS Class10
コーディングスキームCS1 ~ CS4
周波数帯域850/900/1800/1900MHz
シリアルインターフェース
シリアル規格 RS-232C/422/485ポート, ソフトウェア選択可
ポート数 1
コネクタ DB9(M)
シリアルラインプロテクション ビルトイン15KV ESD サージ保護(全信号)
コンソールポートRS-232C×1(TxD, RxD, GND), 4ピンヘッダタイプ
シリアル通信制御
データビット 5, 6, 7, 8
ストップビット 1, 1.5, 2
パリティ None, 奇数, 偶数, スペース, マーク
フロー制御 RTS/CTS, XON/XOFF, RS-485 ADDC™
通信速度 50bps ~ 921.6Kbps, いかなるボーレートもサポート
シリアル信号
RS-232C TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
4線式RS-485 TxD+, TxD-, RxD+, RxD-, GND
2線式RS-485 Data+, Data-, GND
LED
システム Ready
LAN 10M/Link(コネクタ), 100M/Link(コネクタ)
シリアル TxD, RxD
セルラー GPRSイネーブル, GSM信号強度
スイッチ、ボタン
ボタンリセットボタン×1(工場出荷時デフォルトのリセット)
メカニカル
ケース アルミ, 1mm
重さ 195g
サイズ 77×111×26mm
取付 ウォールマウント, DINレール(オプションDK35A DINレールキット必要)
アンテナ長 110mm
環境
動作温度 -10 ~ 60℃
動作湿度 5 ~ 95% RH
保存温度 -20 ~ 80℃
耐震 5G @IEC-68-2-6, サイン波, 5-500Hz, 1 Oct./min, 1hr/axis
耐衝撃 50G @IEC-68-2-27, 半サイン波, 30ms
電源
電源入力 12 ~ 48VDC
認証
EMC CE (Class A), FCC
安全 UL/cUL, TÜV
その他 RoHS, CRoHS, WEEE
信頼性
アラートツールビルトインブザーおよびRTC(Real-Time Clock), バッテリーバックアップ
自動リブートトリガビルトインWDT(ウオッチドッグタイマ)
保証
保証期間5年
詳細Moxa社 製品保証方針
Linux
Kernel Version 2.6.9
Boot Loader Redboot
プロトコルスタック TCP, UDP, IPv4, SNMP V1, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSH 1.0/ 2.0, SSL, DHCP, NTP, NFS, SMTP, Telnet, FTP, PPP, PPPoE
ファイルシステム JFFS2(オンボードフラッシュ)
システムユーティリティ bash, busybox, tinylogin, telnet, ftp, scp
サポートするサービス/
Daemons
telnet : Telnet Server daemon
ftpd : FTP server daemon
sshd : Secure shell server
Apache : Web server daemon, サポート PHPおよびXML
MySQL : Database ServerおよびClient
OpenVPN : Virtual private network service manager
iptables : Firewall service manager
pppd : シリアルポートを使ってdial in/out, daemon & PPPoE
snmpd : snmpd agent daemon
inetd : TCP server manager program
アプリケーション開発環境
Moxa Linux API Library
Linux Tool Chain : Gcc, Glibc, GDB
Windows Tool Chain : Gcc, Glibc, Insight(Windowsベースソースレベルデバッグユーティリティ)
BINEncryptor : バイナリファイル用暗号化ツール ; Moxa Intellectual Protection Technology(特許)
デバイスドライバ UART, RTC, ブザー, SDカード

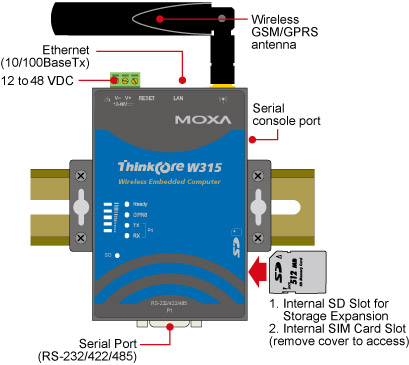

概観

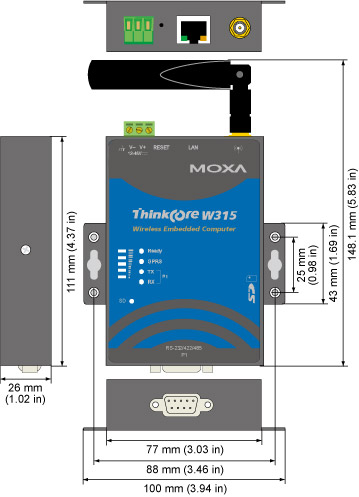

サイズ

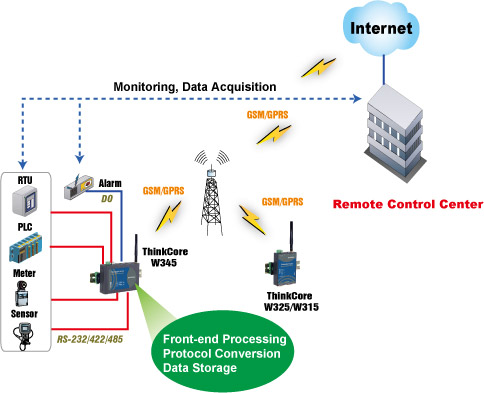

アプリケーション例


まとめ

工業界は、エンベデッドLinuxオペレーティングシステムを使用したRISCベースのオールインワンコンピュータに移行しています。この種のフロントエンドコンピュータは、特別に頑丈で丈夫であり従来のIPCに比べて大幅な削減を提供することができます。

エンベデッドオペレーティング・システムは、大きく分けて3つに分類することができます:
Linux, Windows CE、カストマイズあるいはプロパーなオペレーティングシステム。
融通性および安定性のためにLinuxは、プログラムミングができるデバイスとして最適なOSの選択といえます。


ThinkCore W315-LX ミニRISCベースReady-to-Runワイヤレスエンベデッド・コンピュータ,
1シリアルポート, LAN, Linux OS
