UH-2C-R

UH-2C-3S デュアルCAT5e/6ケーブル使用,1 x 3 HDMIデュアルUTPスプリッター

主な製品特長


  • Cat5eまたは Cat6ケーブルを使用してピユアーな高精細デジタルHDMIオーディオビデオ信号を延長
  • Cat6ケーブルを使用して1080i/720P @ 60mまたは1080p @ 45mドライブ
  • オプショナルのアダプタケーブルによりDVI-Dシングルリンク延長サポート
  • ピクセルクロック再アラインおよびディスプレイのためのクリーンピクセルクロックの生成
  • HDCP準拠
  • 長距離を実現するデイジーチェーン可能

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番

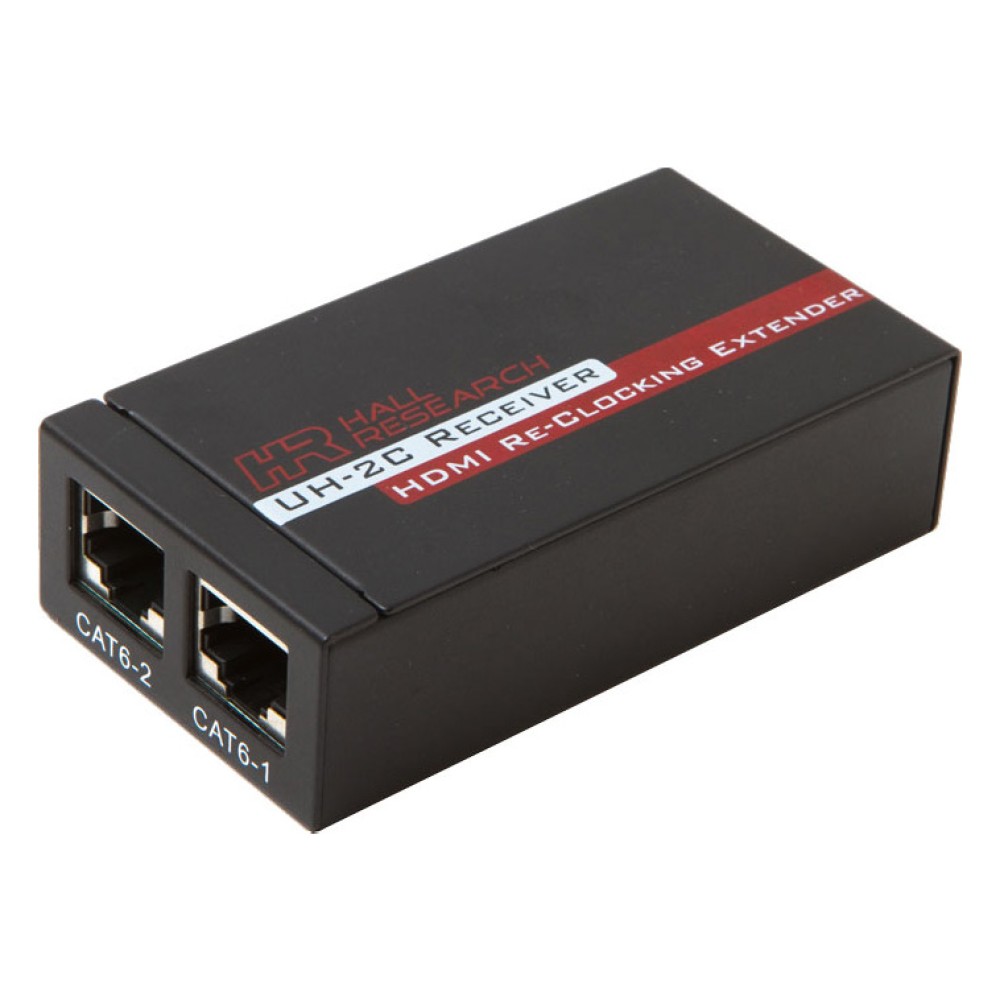

UH-2C-Rは、デュアルCat5を使用したHDMI™ レシーバです。UH-2C-Rは、デュアルCat5を使用してHDMI™ 延長を行うHall ResearchのUH-2Cシリーズ製品と互換性があります。UH-2Cは、HDMIを広げるのに使用されます。デュアルCat6ケーブルを使用してHDMI™ オーディオ/ビデオ信号を60m @1080i/720Pまたは45m@ 1080p延長が可能です。なお、Cat5eケーブルを使用できますが最大距離は約33%減少します。 また、品質の劣るケーブルおよび工事の場合も最大距離が減少します。
UH-2Cは、HDMI™ バージョン1.2aおよび1.3と互換性があります。セットアップには、1電源だけを使用します。リモートレシーバーは、ピクセルクロックを再アラインして表示のためのクリーンなピクセルクロックを生成します。その結果、ケーブルで引き起こすスキューを取り除きます。 UH-2Cのリクロッキング機能は、さらに遠くにビデオおよびオーディオを拡張するためにユニット同士をデイジーチェーン接続することができます。これは、非常に長い距離(例えば、1080i/720Pを120mに延長)まで延長できることを意味します。ユニットは、83 x 44 x 22mmの堅牢なメタルエンクロージャに収容、電源を含んでいます。

ブロックダイアグラム


最大距離 1080i/720p @ 60m
1080p @ 45m
電源 5VDC、2A
動作温度 0~70℃
サイズ 83 x 44 x 22mm
重さ 250g

UH-2C-R デュアルCAT5e/6ケーブル使用リクロッキングHDMI 延長器(レシーバー)
