B+B SmartWorx (ADVANTECH)

BB-UH401

USB-C モバイルドッキングステーション (4K,電源パススルー対応)

主な製品特長

  • 2kV または 4kVアイソレーション
  • Level 4 15kV ESD保護
  • ワイド動作温度 (-40~85℃)
  • ハイリテンションUSBコネクタ
  • ウルトラコンパクト
  • USB Bus電源
  • USB ケーブル

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

わずか49mm×43mm×20mmのコンパクトサイズのアイソレータ UH401シリーズは、強力な電気ノイズ、サージ、およびスパイクに対して、最大4kVアイソレーションを遮断する強力な機能をパックしています。雷雨、電源サージやその他の高EMI/RFIから高価なPCや機器を保護します。このアイソレーションバリアは特に、測定アプリケーションで破壊的となるグランドループを回避できます。
UH401/UH401SLは、4kVのアイソレーション保護の提供および医療機器での使用に適切な60601-1認証を取得しています。
すべてのモデルはUSBバス電源供給であり、フルパワー (500mA) のUSBホストポートに接続されたときに、最大100mAの電流が接続されたダウンストリームデバイスに供給されます。また、USB 2.0対応および12Mbpsまたは1.5Mbpsでデータを転送します。これらのデータレートは、工場出荷時にあらかじめ設定されています。そのため、USB周辺機器(ロースピードまたはフルスピード)に適したモデルを選択する必要があります。なお、ハイスピード (480Mbps) は、既存の技術を使用では、アイソレーションができないので注意してください。
4つのモデルを選択:マウスまたはキーボードといったロースピードのヒューマンインターフェースデバイスを使用するときは、UH401SLまたはUH401SL-2KVロースピードバージョンが適しています。また、フルスピードUSBデバイスを使用するときは、UH401またはUH401-2KVバージョンを使用します。

USBインターフェース
アップストリームポートハイリテンションType B (アップストリーム)
ダウンストリームポートハイリテンションType A (ダウンストリーム)
最大引抜フォース15N (2.4lbs)
アイソレーション
BB-UH4014kV
電源
電源ソース標準USB bus電源 (5VDC)
ダウンストリーム電源最大100mA (フルパワーアップストリームポートに接続時)
LED表示USB busから電源供給
メカニカル
サイズ43.2 × 50.8 × 20.3mm
エンクロージャIP30等級、プラスチック
環境
動作温度-40~80℃
MTBF1,049,851時間
MTBF計算MIL 217F Parts count reliability prediction
認証
エミッションClass A, CISPR Class A (EN55022)
CEEN61000-6-2:2005 (重工業)
EN61000-4-2:2008 (ESD) /±8kV コンタクト、±15kV 空中
EN61000-4-3:2006 (RI) /10V/m、80-1000MHz; 3V/m、1.3~2.7GHz
EN61000-4-4:2004 (EFT Burst) /± 2kV DC ポート; ±1kV 信号ポート
EN61000-4-5:2005 (サージ) /±500 V DC ポート; ±1 kV 信号ポート
EN61000-4-6:2005 (CI) /10Vrms、0.15~80MHz
EN61000-4-8:2001 (磁気) /10A/m、50Hz & 60Hz

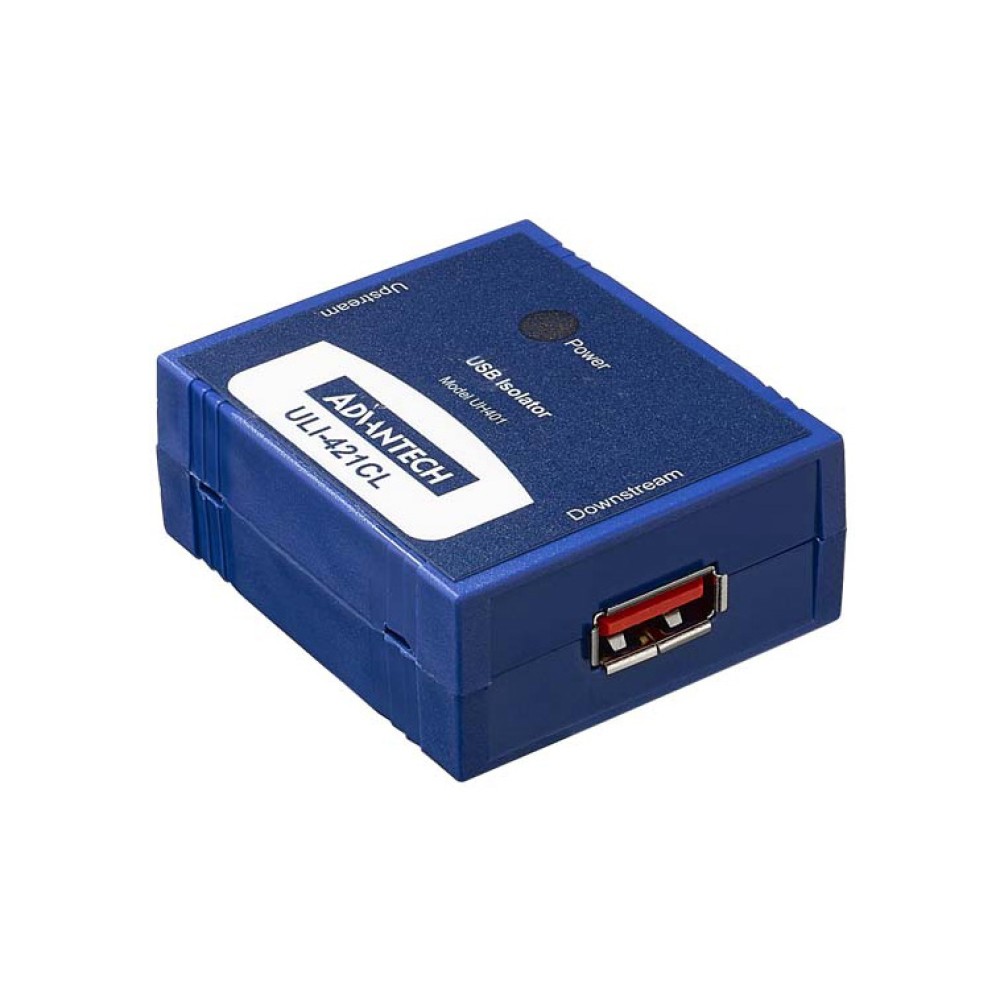

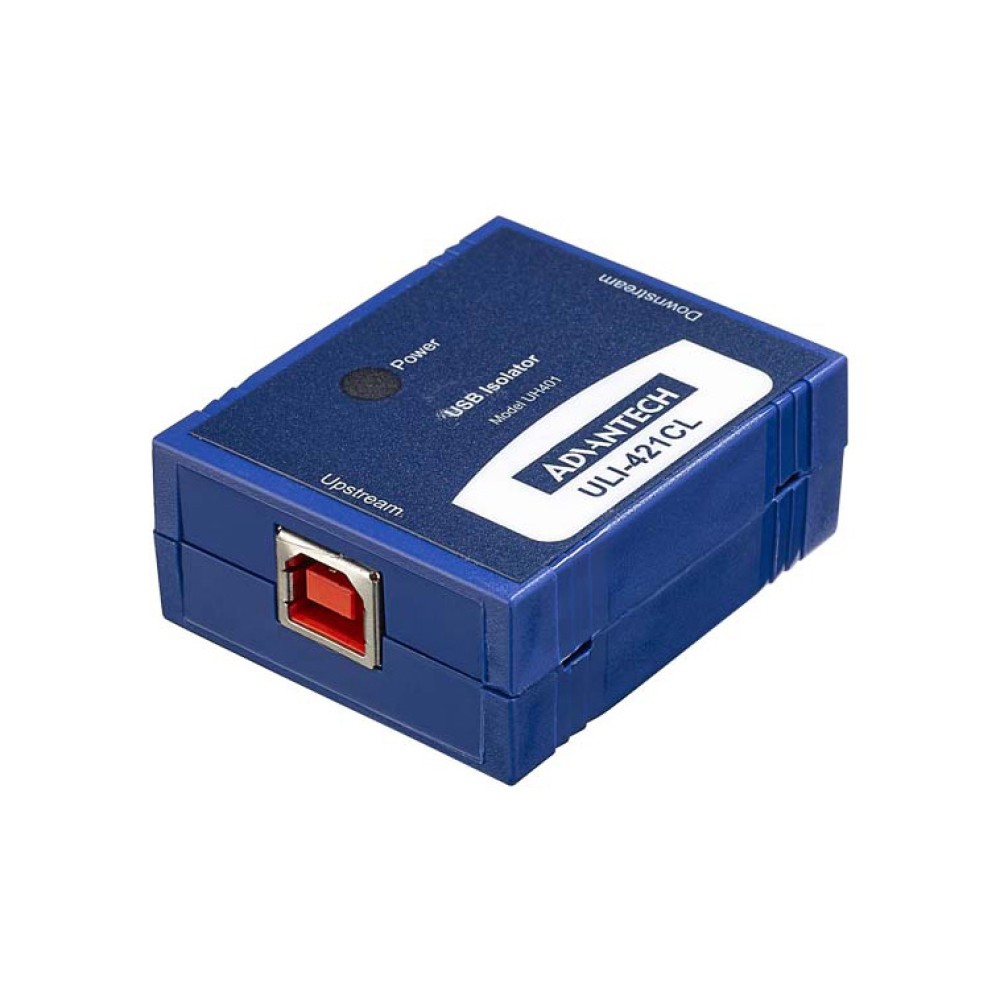

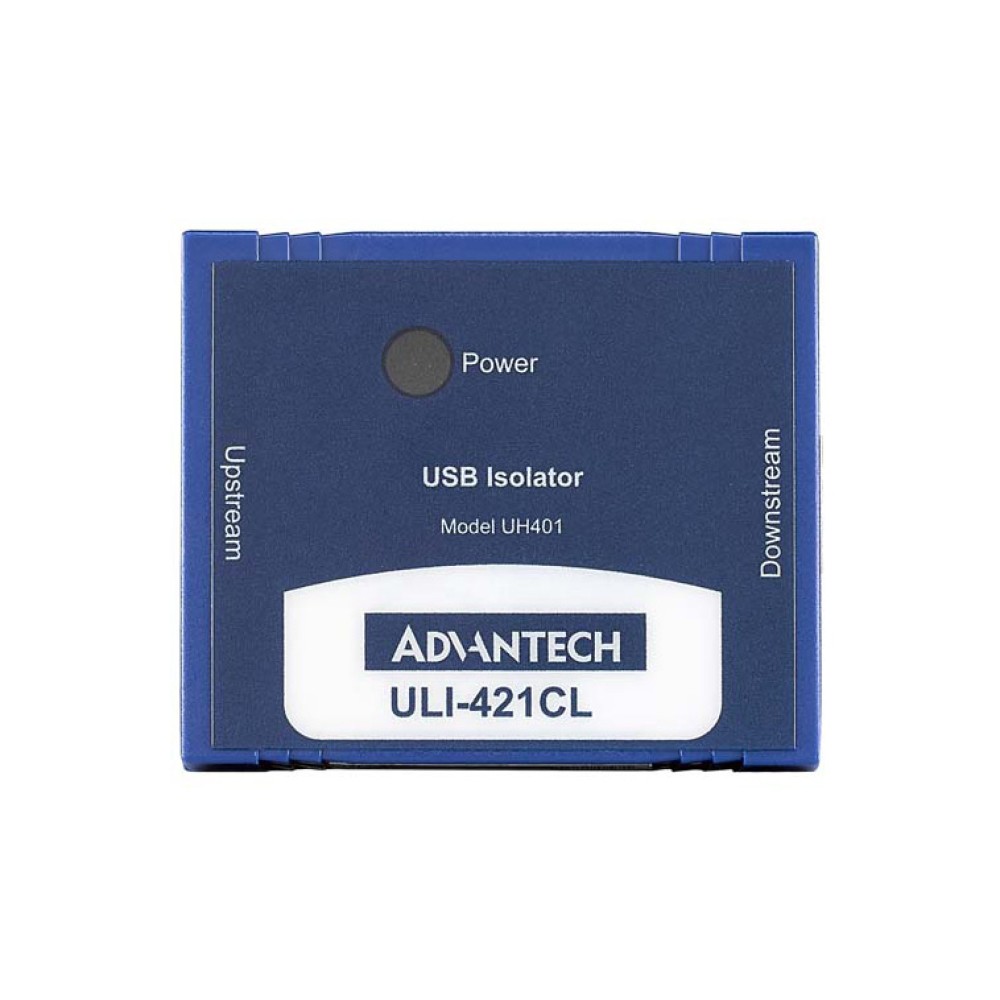

外観図
BB-UH401USB to USB 1ポートアイソレータ
フルスピード (12Mbps) 4kV
