B+B SmartWorx (ADVANTECH)

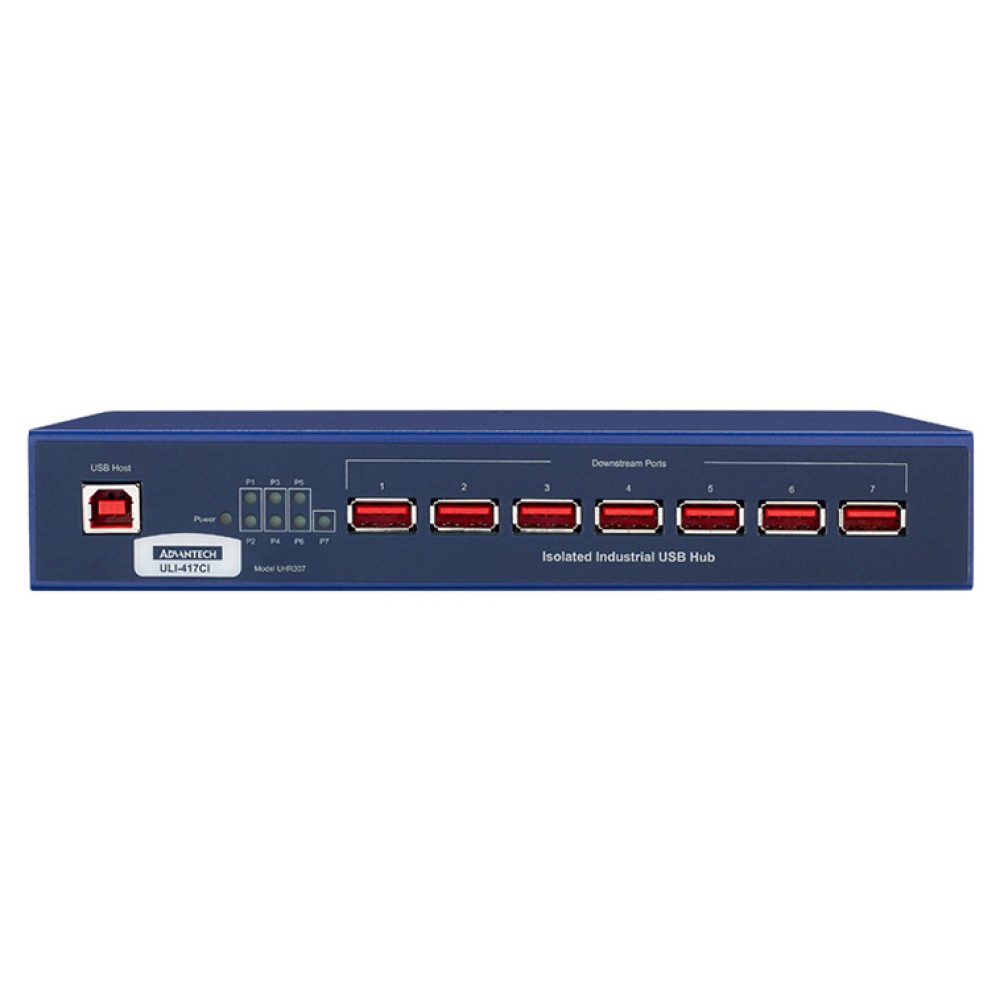

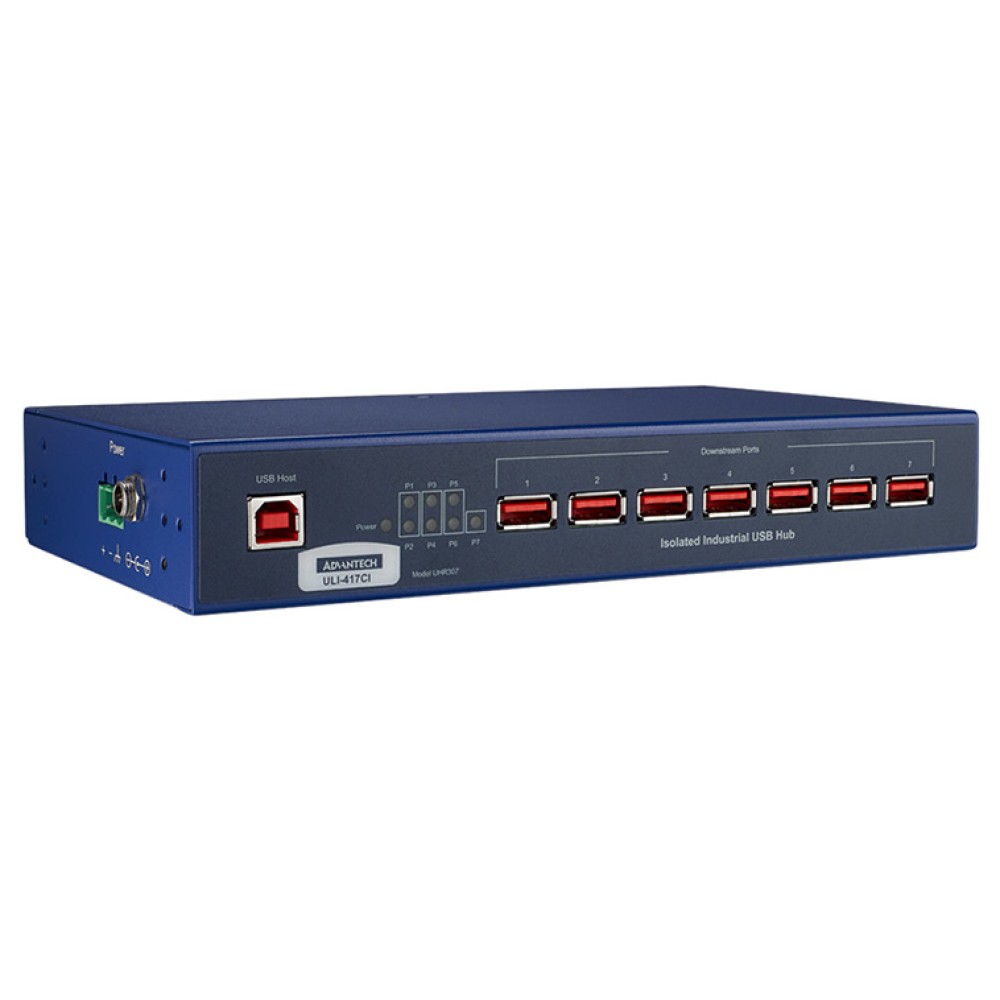

BB-UHR307

7ポート 医療用/産業用グレード USB Hub

主な製品特長

  • 4kV アイソレーション
  • 最大3.2lbsの引張力に耐えるハイリテンションUSBコネクタ
  • ESD保護 - 気中 15kV
  • 堅牢メタルケース
  • 広い動作温度範囲 (-40~80℃)
  • USB 2.0 - 仕様を参照
  • パネルマウントブラケット および DINレールクリップ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

UHR207およびUHR307は、医療用・産業用グレードの7ポートUSB Hubです。UHR307は、4kVアイソレーションを組み込んでいます。UHRシリーズは、産業用EMC規格およびClass 1 Division 2 ハザードロケーションのためのUL規格認定を取得しています。ハイリテンションUSBコネクタは、標準的なUSBケーブルをしっかり保持し、最大3.2lbsの引張力に耐えるため、激しい振動を伴うアプリケーションに適しています。UHR307は、危険なグラウンドループから高価な機器を保護するため、およびデータインテグリティを確保するために、アップストリームとダウンストリームUSBポート間に4kVのアイソレーションを提供します。

一般的なオフィスグレードのHubがVFD (variable frequency drive)、モータ制御センタ、溶接機およびその他の大型の高負荷の電気/マシーナリーの近くに設置すると故障する可能性が高いのに対し、重工業用EMC仕様で作られたこれらのUSB Hubは適切に動作します。

UHR207およびUHR307は、外部電源から10~30VDCを供給します。電源入力用に、ターミナルブロックとネジ固定式バレルプラグの2つの電源コネクタがあります。各ダウンストリームポートは、接続するUSBデバイスに最大500mAの電力を供給します。外部電源は別売です。詳細については、アクセサリを確認してください。

USBインターフェース
規格USB 1.1 および USB 2.0
アップストリームポート(1) タイプ B(F) - ハイリテンションコネクタ
ダウンストリームポート(7) タイプ A(F) - ハイリテンションコネクタ
スピード12Mbps
マルチトランザクション トランスレータ、1/ポート
アイソレーションアップストリーム ダウンストリーム間 4kV
サージ保護±0.5kV DCポート、±1kV 信号ポート
ESD接触 8kV、気中 15kV
ハイリテンションUSBポートは標準のUSBケーブルの場合、引き抜くには15N (3.2lbs-force) の引張力が必要
電源
電源外部電源
電源コネクタターミナルブロック または ネジ固定式バレルジャック
入力電圧10 ~ 30VDC
消費電力30W
電源ターミナルブロック3端子、間隔 5.08mm、28-12AWG、単線
バレルジャックネジ固定式 5.5mm、センタ +極
ダウンストリームパワー500mA/ポート
表示
電源緑色 LED
ポート レディー緑色 LED
メカニカル
サイズ20.3 × 12.1 × 3.49 cm
エンクロージャIP30保護等級、メタル
重量640 g
MTBF143,330 時間
MTBF 計算方法MIL 217F Parts Count Reliability
環境
動作温度-40 ~ 80℃
0~40℃ (ウォールプラグ電源使用時)
保管温度-40 ~ 85℃
動作湿度0 ~ 95% 結露なきこと
規格/認証
エミッションFCC Class B, CISPR Class B (EN 55022)
CEEN 61000-6-2:2005 (重工業)
EN 61000-4-2:2008 (静電気放電) 接触 ±8kV、気中 ±15kV
EN 61000-4-3:2006 (放射電磁界) 80-1000MHz 10V/m、1.3~2.7GHz 3V/m
EN 61000-4-4:2004 (EFT バースト) DCポート ±2kV; 信号ポート ±1kV
EN 61000-4-5:2005 (サージ) ライン間 ±1kV、ライン - PE間 ±2kV
EN 61000-4-6:2008 (伝導RF) 10 Vrms、 0.15~80MHz
EN 61000-4-8:2001 (電源周波数磁界) 10A/m、 50Hz および 60Hz
その他IEC 60068-2-27 (衝撃) 50G ピーク、 11ms、3軸
IEC 60068-2-6 (振動) 140-500Hz、4G、3軸
IEC 60068-2-32 (落下) 側面、角、エッジから 全10回の落下
ULClass 1 Division 2 Listed File: E245458
UL情報
Class 1, Division 2, Groups A, B, C および Dの危険な場所、または危険でない場所のみの使用に最適。
警告 - 爆発の危険 - その場所に発火性のものは無いと分かるまで、回路を通電した状態で装置の接続を外さないこと。
警告 - 爆発の危険 - あらゆる部品の交換は、CLASS 1, DIVISION 2の適合性を損なう可能性があります。
管理図番 9340R0に従ってインストールしてください。

Ind. Cont. Eq.
For HAZ LOC
3HTV
E245458
Class 1, Div. 2, Groups A, B, C & D
Temp. Code: T4

サイズ

サイズ
BB-UHR3077ポート 産業用 USB Hub アイソレーションタイプ

アクセサリ

PS12VLB-INT-MED外部電源 12VDC
医療用グレード - US, EU, UKブレード
BB-MDR-20-24DINレールマウント電源 24VDC
1.0A
USBAMBM-15Fタイプ A(M) - タイプ B(M) 長さ 4.6m
USBAMBM-3Fタイプ A(M) - タイプ B(M) 長さ 0.9m (灰色)
USBAMBM-6Fタイプ A(M) - タイプ B(M) 長さ 1.8m (灰色)
