販売終了
本製品は 販売を終了いたしました。
主な製品特長
- OSDはポップアップメニューとして簡単に常時画面上に立ち上げることができます。左のCtrlキーとF12を押すことで簡単に立ちあがります
- コンピューターのコンフィグレーションは全てメニュー選択ですので、簡単に設定ができます
- スイッチに接続しているコンピューターは全て画面上に表示されます。文字の色やフォント、表示位置も簡単に変更可能です
- 表示項目は一定時間表示され、自動的に画面から消えます。表示時間もプログラム可能です
- セキュリティ機能がついていますので、無用なアクセスを許しません
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
複数台のIBM互換PC、Sun、SGI、RS/6000、DEC、HPマシン、またシリアルデバイスを複数台のキーボード・マウス・モニターでコントロールします。ウルトラマトリックススイッチは全てのユニットにOSD (On Screen Display) が付いています。最大1000台までのコンピューターをマネージメント。SOHOなどの小さなシステムの管理からネットワークサーバールームやデータファームといった大きなシステムまで、柔軟に対応します。

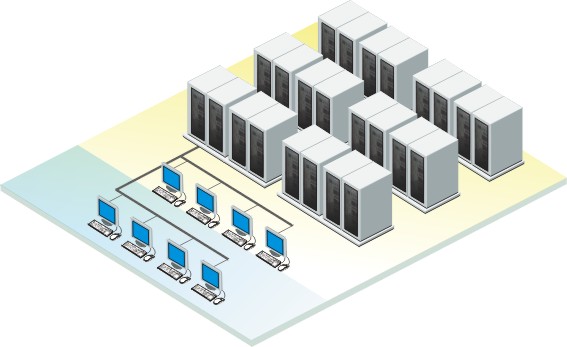

一般的なアプリケーション
- SOHO (Small Office Home Office)
- ネットワークサーバールーム
- エンジニアリング・ラボ
- データセンター
- ソフト開発デスク ヘルプデスク
- その他複数台のコンピューターを使用するアプリケーション
- 多彩な選択
- ウルトラマトリックススイッチは複数のユーザーが最大1000台まで、拡張モジュールを組み込むことにより、柔軟なシステムを構築できます。小さなオフィスの少数コンピューター切換えから金融機関といった大きなシステム管理まで、幅広いスイッチの設計が可能です。
- マルチプラットフォーム
- ウルトラマトリックススイッチは、IBM互換機は勿論、Sun、SGI、RS/6000、DEC、HPといった様々なプラットフォームをサポートしています。
- 高解像度モニターサポート
- 1600×1280ノン・インターレースモニターをサポート。
- 柔軟な拡張性
- プラグインカードでポートを簡単に拡張できますので、システムの拡張が柔軟に行えます。
- OSD (On Screen Display)
- ウルトラマトリックススイッチには全てのユニットにOSDが付属しています。OSDではコンピューターの名称を入力したり、コンピューターのコンフィグレーションを行うことができますので、複数台のコンピューターの管理に便利なソフトです。
- スイッチコントロールの選択
- ウルトラマトリックススイッチではキーボードからのコントロール、OSDを使用してのコントロール、またはRS-232Cコントロールと様々なコントロール形態が可能です。
- フラッシュメモリ・アップグレード
- 全てのウルトラマトリックススイッチはフラッシュメモリアップグレードが可能です。RS-232Cを使用してフラッシュロムを最新版にアップグレードすることにより、常にメーカ最新のFirmware搭載を保証しています。
- キーボード・マウスエミュレーション
- 内蔵のマイクロプロセッサがキーボード・マウスのエミュレーションを行いますので、キーボード・マウスを抜いた状態でもPCのブートアップが可能です。また運用中にキーボードやマウスを抜いてもハングアップしません。
- モード設定
- ウルトラマトリックススイッチには様々なモードの設定が可能です。スクリーンのシェアをしたくない場合にはスクリーンブランクモードや、接続コンピューターの状態を簡単に見るためのスキャンモードなどがあります。
- DB25標準コネクターの使用
- 全てのウルトラマトリックススイッチはDB25の標準コネクターを使用しています。特別なウルトラケーブルを使用することにより、ケーブル管理が効率良く行えます。
OSD (On Screen Display)
ウルトラマトリックススイッチには全てのユニットにOSDプログラムが付属しています。OSDは複数台のコンピューターの管理になくてはならない重要な機能です。
| 寸法/重量 |
| |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電源 | 90～240VAC (自動切換)、45W | |||||||||||||||
| コネクター | 電源：IEC320標準アース付コンセント | |||||||||||||||
| CPU/KVM：DB25F | ||||||||||||||||
| 拡張：DB15M/F | ||||||||||||||||
| RS232C：RJ12 (6ピン) | ||||||||||||||||
| イーサネットポート：RJ45 | ||||||||||||||||
| ビデオ周波数 | 150MHz | |||||||||||||||
| インジケータ | LED Power：Select：CPU Power | |||||||||||||||
| 環境温度 | 0～45℃ | |||||||||||||||
| 湿度 | 5～80% (結露しないこと) | |||||||||||||||
| 認定 | FCC、UL、cUL、TUV、CE、VCCI |
ウルトラマトリックススイッチには大きく2つの種類があります。双方とも拡張が可能です。
- Eモデル
- Eモデルには2XEと4XEの2つがあります。シャーシは拡張性がありません。CPU数が固定されているアプリケーションに最適です。

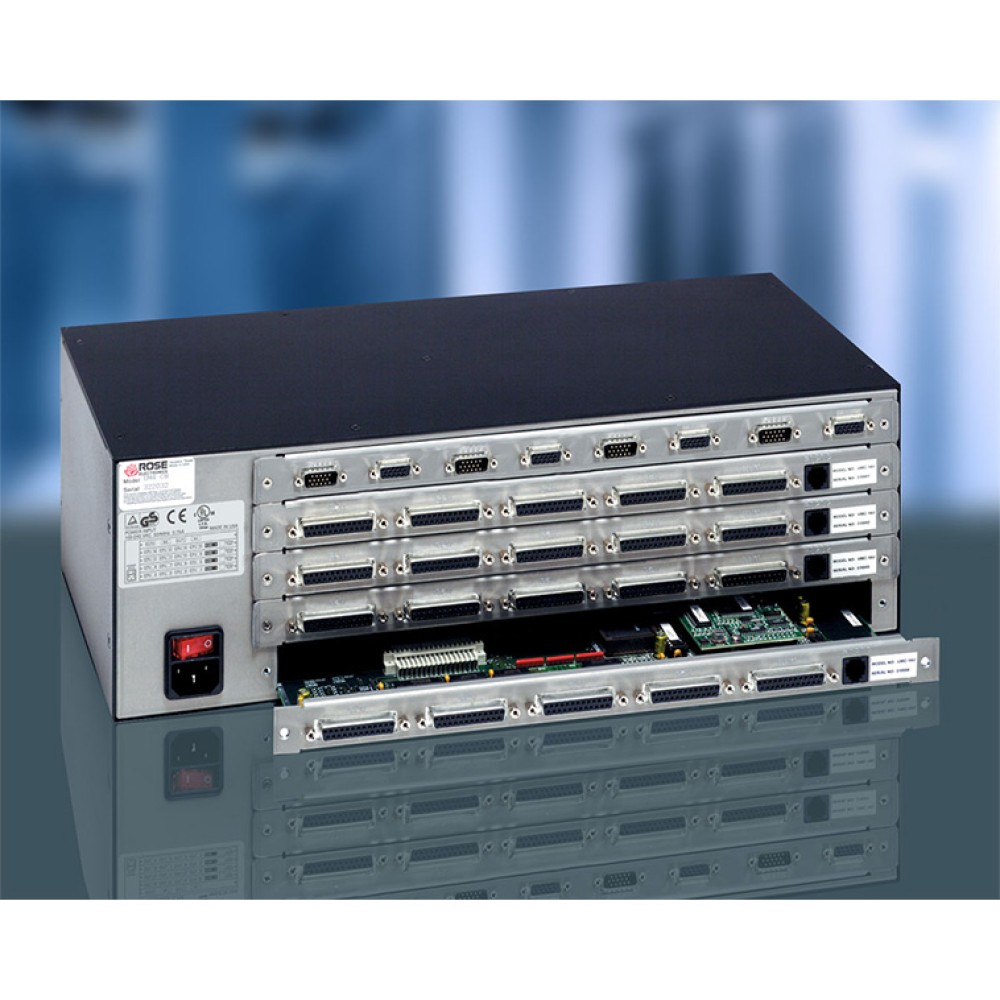

- Xモデル
- Xモデルには、4X、8X、16Xの3つがあります。シャーシは拡張性がありますので、将来拡張が予想されるアプリケーションに最適です。
ウルトラマトリックススイッチは、カードがプリインストールされたモデルの購入が可能です。また部品番号の末尾に/Eが付けると、拡張カードがプリインストールできます。
Eモデル (Economical&Expandable)

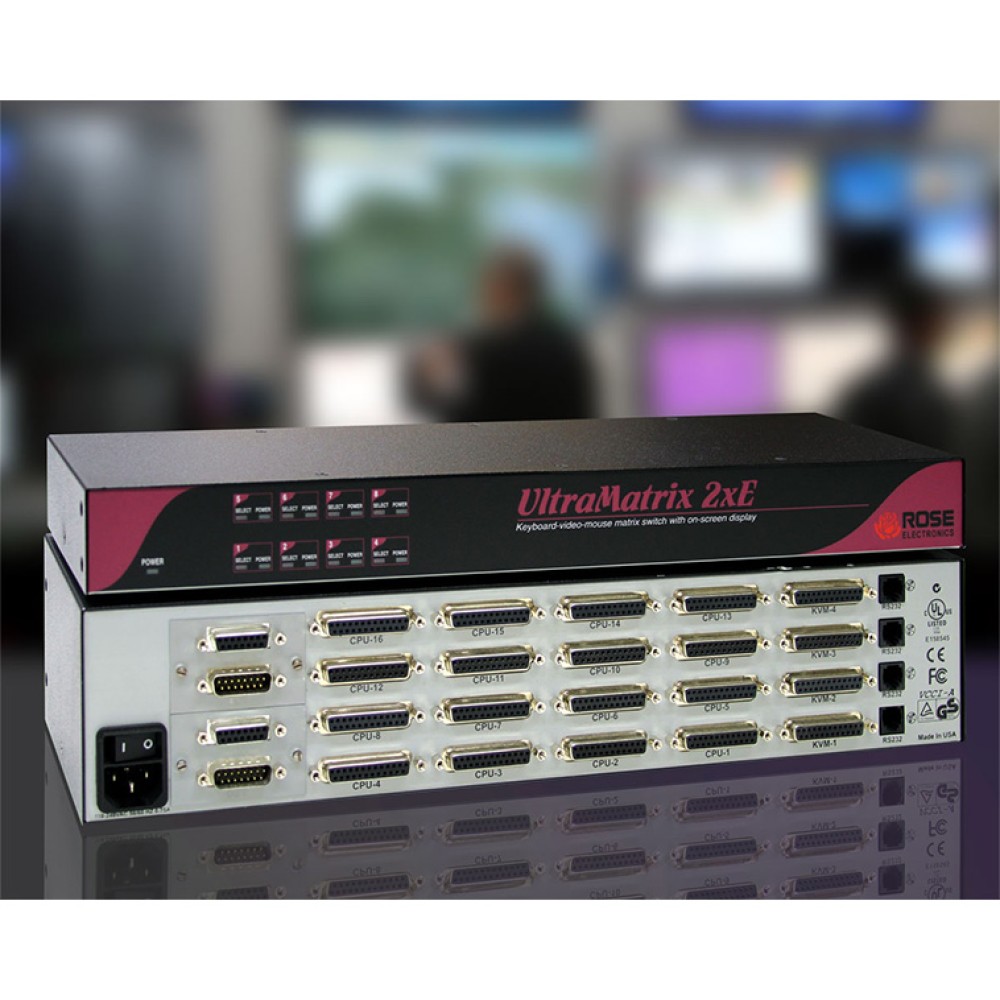

UltraMatrix 2xE - 2つのビデオパス。シャーシ固定型。
| ユーザ数 | CPU数 | 型番 | プラットフォーム | 形状 |
| 2 | 4 | EP2-2X4U | PC | ラックマウント可 1U |
| 2 | 8 | EP2-2X8U | PC | ラックマウント可 1U |
| 2 | 16 | EP2-2X16U | PC | ラックマウント可 2U |
| 1 | 8 | EP2-1X8U/E | PC | ラックマウント可 1U |
| 1 | 16 | EP2-1X16U/E | PC | ラックマウント可 2U |
| 2 | 4 | EE2-2X4U | マルチプラットフォーム※ | ラックマウント可 1U |
| 2 | 8 | EE2-2X8U | マルチプラットフォーム※ | ラックマウント可 1U |
| 2 | 16 | EE2-2X16U | マルチプラットフォーム※ | ラックマウント可 2U |
| 1 | 8 | EE2-1X8U/E | マルチプラットフォーム※ | ラックマウント可 1U |
| 1 | 16 | EP2-1X16U/E | マルチプラットフォーム※ | ラックマウント可 2U |
UltraMatrix 4xE - 4つのビデオパス。シャーシ固定型。
| ユーザ数 | CPU数 | 型番 | プラットフォーム | 形状 |
| 4 | 4 | EP4-4X4U | PC | ラックマウント可 2U |
| 4 | 8 | EP4-4X8U | PC | ラックマウント可 2U |
| 4 | 16 | EP4-4X16U | PC | ラックマウント可 2U |
| 2 | 16 | EP4-2X16U | PC | ラックマウント可 2U |
| 2 | 16 | EP4-2X16U/E2 | PC | ラックマウント可 2U |
| 1 | 8 | EP4-1X8U/E2 | PC | ラックマウント可 2U |
| 1 | 16 | EP4-1X16U/E2 | PC | ラックマウント可 2U |
| 4 | 4 | EE4-4X4U | マルチプラットフォーム※ | ラックマウント可 2U |
| 4 | 8 | EE4-4X8U | マルチプラットフォーム※ | ラックマウント可 2U |
| 4 | 16 | EE4-4X16U | マルチプラットフォーム※ | ラックマウント可 2U |
| 2 | 16 | EE4-4X16U | マルチプラットフォーム※ | ラックマウント可 2U |
| 2 | 16 | EE4-2X16U | マルチプラットフォーム※ | ラックマウント可 2U |
| 1 | 8 | EE4-1X8U/E2 | マルチプラットフォーム※ | ラックマウント可 2U |
| 1 | 16 | EE4-1X16U/E2 | マルチプラットフォーム※ | ラックマウント可 2U |
- マルチプラットフォームサポート=PC、SUN、USB、非同期シリアルデバイス
全てのユニットはラックマウントが可能です。ラックマウントキットは以下の通り。
RM-UBxx：1U用ラックマウントキット。19インチ、23インチ、24インチあり。
RM-UCxx：2U用ラックマウントキット。19インチ、23インチ、24インチあり。
Xモデル
XモデルはEモデルよりもより柔軟なシステムを構築できます。使用したユーザ数及び切り替えたいCPUの数に応じて、プラグインカードを選択できます。
UltraMatrix 4X - 4つのビデオパス。拡張性あり。マルチプラットフォームサポート
| ユーザ数 | CPU数 | 型番 | 形状 |
| 0 | 8 | UM4-0X8U/E | ラックマウント可 3U |
| 0 | 16 | UM4-0X16U/E | ラックマウント可 3U |
| 1 | 8 | UM4-1X8U | ラックマウント可 3U |
| 1 | 16 | UM4-1X16U | ラックマウント可 3U |
| 1 | 16 | UM4-1X16U/E | ラックマウント可 3U |
| 2 | 8 | UM4-2X8U | ラックマウント可 3U |
| 2 | 16 | UM4-2X16U | ラックマウント可 3U |
| 3 | 12 | UM4-3X12U | ラックマウント可 3U |
| 3 | 16 | UM4-3X16U | ラックマウント可 3U |
| 4 | 8 | UM4-4X16U | ラックマウント可 3U |
| 4 | 16 | UM4-4X16U/E | ラックマウント可 3U |
UltraMatrix 8X - 8つのビデオパス。拡張性あり。マルチプラットフォームサポート
| ユーザ数 | CPU数 | 型番 | 形状 |
| 0 | 8 | UM8-0X8U/E | ラックマウント可 3U |
| 0 | 16 | UM8-0X16U/E | ラックマウント可 3U |
| 1 | 8 | UM8-1X8U/E | ラックマウント可 3U |
| 1 | 16 | UM8-1X16U/E | ラックマウント可 3U |
| 2 | 8 | UM8-2X8U/E | ラックマウント可 3U |
| 2 | 16 | UM8-2X16/E | ラックマウント可 3U |
| 3 | 12 | UM8-3X12U/E | ラックマウント可 3U |
| 3 | 16 | UM8-3X16U/E | ラックマウント可 3U |
| 4 | 16 | UM8-4X16U/E | ラックマウント可 3U |
- マルチプラットフォームサポート=PC、SUN、USB、非同期シリアルデバイス
全てのユニットはラックマウントが可能です。ラックマウントキットは以下の通り。
RM-UM4xx：3U用ラックマウントキット。19インチ、23インチ、24インチあり。
UltraMatrix 16X - 16つのビデオパス。拡張性あり。マルチプラットフォームサポート
| ユーザ数 | CPU数 | 型番 | 形状 |
| 0 | 8 | UM16-0X8U/E2 | ラックマウント可 4U |
| 0 | 16 | UM16-0X16U/E2 | ラックマウント可 4U |
| 1 | 8 | UM16-1X8U/E2 | ラックマウント可 4U |
| 1 | 16 | UM16-1X16U/E2 | ラックマウント可 4U |
| 2 | 8 | UM16-2X8U/E2 | ラックマウント可 4U |
| 2 | 16 | UM16-2X16/E2 | ラックマウント可 4U |
| 3 | 12 | UM16-3X12U/E2 | ラックマウント可 4U |
| 3 | 16 | UM16-3X16U/E2 | ラックマウント可 4U |
| 4 | 16 | UM16-4X16U/E2 | ラックマウント可 4U |
- マルチプラットフォームサポート=PC、SUN、USB、非同期シリアルデバイス
全てのユニットはラックマウントが可能です。ラックマウントキットは以下の通り。
RM-UM16xx：4U用ラックマウントキット。19インチ、23インチ、24インチあり。
UltraMatrix用 接続ケーブル
ウルトラマトリックススイッチには接続ケーブルは付属しておりません。適当なCPUケーブル (スイッチからコンピューター) とKVMケーブル (スイッチからキーボード・マウス・モニター) を下表から選択して下さい。
接続ケーブルは特殊なDB25コネクタ付きの三叉ケーブルです。スイッチの裏側から1本のケーブルできれいにCPU及びKVMが接続できます。
CPU ケーブル (スイッチからコンピューターまで)
長さ 1、2、5、10、20、35、50、75、100、150、200、250フィート
| 型番 | モニター | キーボード | マウス |
| CAB-CX0606Cxxx | PC VGA (HD15) | PS/2 | PS/2 |
| CAB-CXV0800Cxxx | Sun (HD15) | SUN Type 4, 5, 6-MD8F | |
| CAB-SCX0800Cxxx | Sun (13W3) | SUN Type 4, 5, 6-MD8F | |
| CAB-CXAV0400Cxxx | Mac (DB15M) | Mac ADB (MD4M) | |
| CAB-C1V0400Cxxx | Mac (HD15M) | Mac ADB (MD4M) | |
| CAB-CXUSBCxxx/U19 | PC VGA (HD15) | USB Type A | |
シリアルターミナルケーブル (スイッチからシリアルデバイスまで)
長さ 2、5、10、20、35、50、75、100フィート
| 型番 | 詳細 |
| CAB-USDTD9FCxxx | スイッチ～DTEデバイス (D9F) |
| CAB-USDCD9MCxxx | スイッチ～DCEデバイス (D9M) |
| CAB-USDTD25FCxxx | スイッチ～DTEデバイス (D25F) |
| CAB-USDCD25MCxxx | スイッチ～DCEデバイス (D25M) |
| CAB-USSNMD8MCxxx | スイッチ～SUN (MD8M) |
KVM ケーブル (スイッチからキーボード・マウス・モニターまで)
長さ 1、2、5、10、20、35、50、75、100、150、200、250フィート
| 型番 | モニター | キーボード | マウス |
| CAB-CX0606Mxxx | PC VGA (HD15) | PS/2 | PS/2 |
| CAB-CXV0800Mxxx | Sun (HD15) | SUN Type 4, 5, 6-MD8F | |
| CAB-SBX0800Mxxx | Sun (13W3) | SUN Type 4, 5, 6-MD8F | |
| CAB-CXAV0400Mxxx | Mac (DB15F) | Mac ADB (MD4MF) | |
| CAB-C1V0400Mxxx | Mac (HD15F) | Mac ADB (MD4F) | |
拡張バスケーブル (スイッチ～スイッチの拡張用)
長さ 1、2、5、10、20、35、50、75、100、150、200、250フィート
| 型番 | 詳細 |
| CAB-CXUMXxxx | Eモデル、4X用拡張ケーブル (DB15M-DB15F) |
| CAB-CXUMHxxx | 8X、16Xモデル用拡張ケーブル (HD15M-HD15F) |
