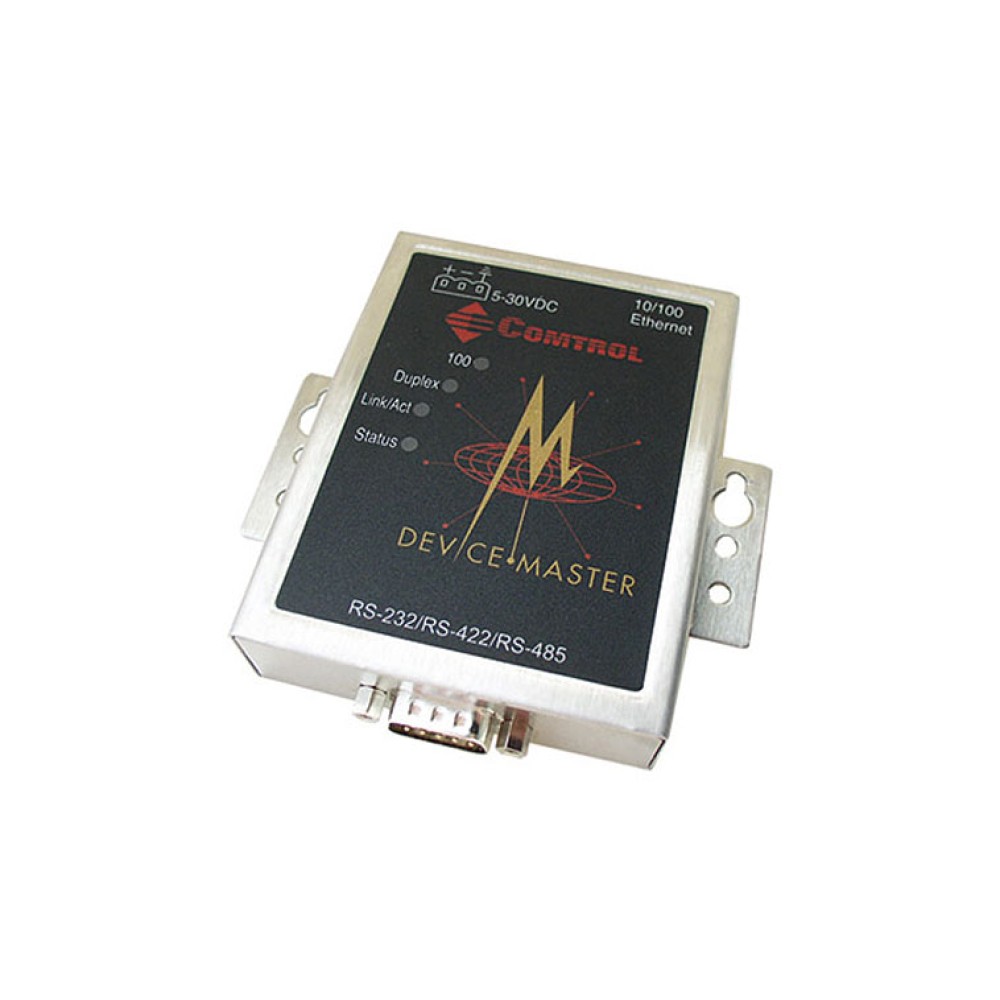

DeviceMaster® UP 1ポート 5-30VDC
16ポート 産業用イーサネットゲートウェイ,幅広いModbusサポート
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- DualConnectPlusTM テクノロジ：
シリアルデバイスとイーサネットデバイスを同時にPLCやアプリケーションに接続できます。
フィルタ機能が文字列、RFIDやバーコードのデータを抽出し、余分なデータを削除します。 - PLC接続：
EtherNet/IP、PROFINET、Modbus/TCP、Modbus RTU/ASCII および TCP/IP をサポートする標準シリアル デバイスの接続に対応します。 - サポートするPLCモデル：
- EtherNet/IP：Allen Bradley、ControlLogix Family、SLC 5/05、PLC-5、MicroLogix
- PROFINET：Siemens ET 400、300 S7
- Modbus：Modicon Quantum、Premium、Momentum、Compact、Micro、GE Fanuc Rx7i、Rx3i、90-70、90-30、Versamax
- -37～74℃の広い動作温度範囲
- 電圧変換器がいらない広い入力電源電圧範囲
- PortVision® DX リモート監視・管理ソフト
- CE RoHS2 準拠
- SSLとSSH管理とSSL シリアル データ暗号化によるセキュリティ
- セットアップが簡単
- シリアルポートインタフェースはソフト選択
- PortVisionリモート管理ソフト
- PLCベースまたはWebベースのシリアルポート設定
- ウォッチドッグリセット
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
ゲートウェイは高い処理能力を持ち、丈夫で、使い易くなければならないと、Comtrolは考えます。
DeviceMaster® UPは多種多様なデバイスをEtherNet/IP、ModbusやProfinet IOに接続します。したがって、PLC、SCADA、OPCサーバやアプリケーションをバーコードスキャナ、RFID リーダ、重量計、ビジョンシステム、プリンタ、エンコーダ、HVACやセンサに素早く接続できます。Webベースのシンプルな設定ページ、革新的な機能と有効な診断情報により、DeviceMaster® UPで作業が容易になります。
| ハードウェア | |
| シリアルコネクタ | DB9 オス × 1 |
|---|---|
| イーサネットポート | 10/100BASE-T × 1 |
| プロセッサ | ARM7 44MHz |
| バスインタフェース | 10/100BASE-T |
| メモリ | 8MB SDRAM、4MB Flash |
| 設置 | パネル/ラックマウント または DINレールマウント |
| LED表示 | Status、Ethernet Link/Activity、Collision、100MB Ethernet、 各ポートのRX/TX |
| エンクロージャ | 丈夫なスチール製 |
| サイズ | 91.4 × 20.3 × 71.1 mm |
| 重さ | 212.62 g |
| 電気的仕様 | |
| 電源入力 | 5 ～ 30 VDC |
| 消費電力 | 2.5 W |
| 外部電源 (付属品) | 入力：90 ～ 260 VAC ＠ 47～63 Hz 出力：500 mA ＠ 24 VDC |
| サージ保護 | 15 kV |
| 環境仕様 | |
| 動作温度 | -37 ～ 74℃ |
| 保管温度 | -40 ～ 85℃ |
| 湿度(結露なきこと) | 動作時：20 ～ 80％ 非動作時：8 ～ 80％ |
| 高度 | 0 ～ 3,048 m |
| 発熱量 | 8.5 BTU/Hr |
| 平均故障間隔(MTBF) | 46.2 年 |
| シリアル通信 | |
| インタフェース | RS-232C/422/485(ソフトによる選択) |
| ボー・レート | 50bps ～ 230kbps |
| データビット | 7 または 8 |
| パリティ | 奇数、偶数 または なし |
| ストップビット | 1 または 2 |
| 通信モード | EtherNet/IP to Serial PROFINET IO to Serial Modbus/TCP to Serial TCP Sockets UDP Sockets |
| ネットワークプロトコル | Telnet、HTTP、SNMP、DHCP、RARP、ARP、BOOTP、Ping |
| 産業用イーサネットプロトコル | EtherNet/IP、PROFINET I/O、PROFINET CbA、Modbus/TCP、TCP/IP |
| 輸出情報 | |
| 梱包重量 | 0.75 kg |
| 梱包サイズ | 387.4 × 76.2 × 235 mm |
| UPC コード | 7-56727-99501-2 |
| ECCN | 5A992 |
| スケジュール B 番号 | 8471.80.1000 |
| 規制・規格 | |
| イミュニティ | EN55024 IEC 61000-4-2/EN61000-4-2 IEC 61000-4-3/EN61000-4-3 IEC 61000-4-4/EN61000-4-4 IEC 61000-4-5/EN61000-4-5 IEC 61000-4-6/EN61000-4-6 IEC 61000-4-8/EN61000-4-8 IEC 61000-4-11/EN61000-4-11 |
| エミッション | EN55022 & A1:2000、IEC 61000-3-2、IEC 61000-3-3、CISPR22、 ICES003 |
| 安全性 | EN60950、IEC 60950、CSA C22.2 No. 50/UL60950 |
| その他 | CE RoHS2 準拠 |

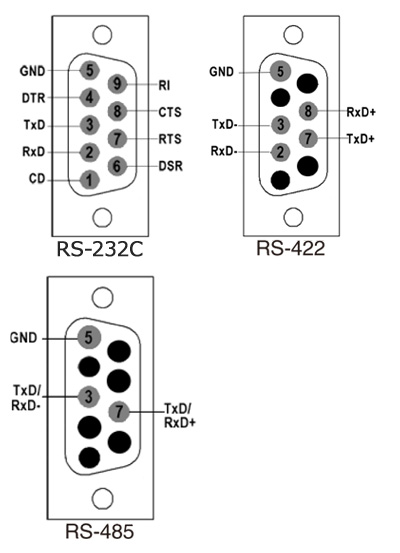

ピン配置
| DeviceMaster® UP 1ポート 5-30VDC | 1ポート 産業用イーサネットゲートウェイ ワイド動作温度 |
|---|
