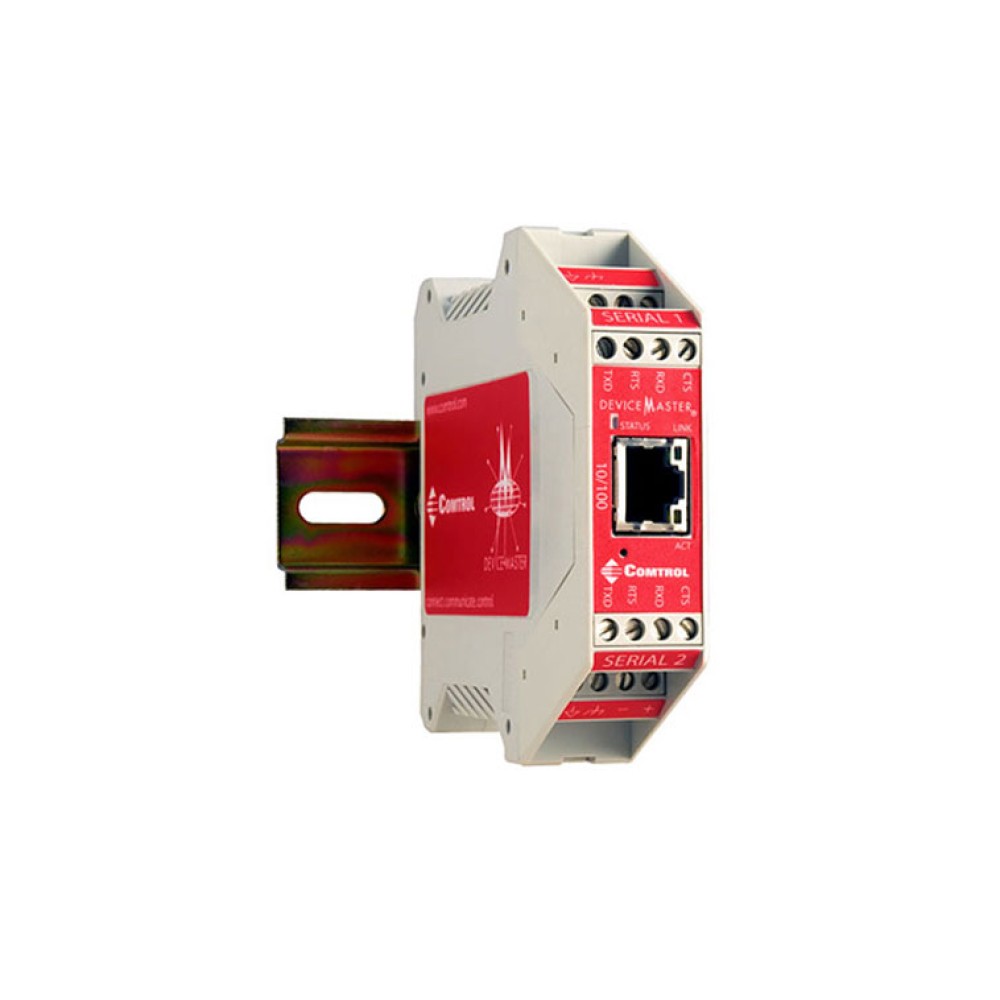

DeviceMaster® UP 2ポート 1E Modbus

2ポート(イーサネットポート×1) 産業用イーサネットゲートウェイ,スクリューターミナル

主な製品特長

  • 64個のModbus/TCP接続
  • Webベースの簡単な設定
  • 有益なデバイス通信とステータスのページ
  • 複数ユニット間をディジーチェーン接続する2つのイーサネットポート
  • Modbus/TCP から Modbus/RTU の高度な機能性
    • ゲートウェイあたり 247台までのスレーブデバイス
    • 制限のないシリアル ポートのデバイス数
    • 自動的なデバイス検出とメッセージルーティング
  • Modbus/TCP から Raw/ASCII の高度な機能性
    • Modbus/TCP から シリアル 且つ/または Ethernet TCP/IP
    • シリアルパケットサイズは最大2048バイト
    • Ethernet TCP/IP パケットサイズは最大2048バイト
    • ピアツーピアのModbus/TCP メッセージ、マスタとスレーブの送受信チャネルは個別に設定
    • パケット認証とハンドリングの処理能力
    • DualConnectPlus技術

FCC

CE

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

DeviceMaster® UPは、今日の多様化したModbus実装の要求を満たすように設計されています。
Comtrolは広範囲なModbus接続を実現するために、3つの独自Modbusファームウェアアプリを開発しました。DeviceMaster® UP 1台で、簡単な接続から複雑なModbusネットワーク接続までがすべて可能です。
柔軟性が高くて堅牢なDeviceMaster® UPが、多くのModbusコントローラとデバイスの間を接続します。分かり易い設定ページ、革新的な機能、そして有効な診断情報のすべてが、複雑なModbus設備セットアップでさえ、迅速且つ容易なものとします。

ハードウェア
バスインタフェース10/100 BASE-T
メモリ8MB SDRAM、4MB Flash
エンクロージャUL94-VO プラスチック製
設置DINレール(35mm)
LED表示Status、Ethernet Link/Activity
サイズ111 × 99 × 22.6 mm
重さ130 g
電気的仕様
電源入力5 ~ 30 VDC
消費電流(+24VDCのとき)60 mA
消費電力(最大)1.5 W
サージ保護25 kV
環境仕様
動作温度-37 ~ 74℃
保管温度-40 ~ 85℃
湿度(結露なきこと)5 ~ 95%
高度0 ~ 3,048 m
発熱量5.0 BTU/Hr
平均故障間隔(MTBF)58.57 年
シリアル通信
コネクタタイプターミナルブロック × 2
インタフェースRS-232C、RS-422、RS-485 半二重、RS-485 全二重
ボー・レート300bps ~ 230.4 kbps
• 受信バッファ:1024 バイト
• 送信バッファ:256 バイト
データビット7 または 8
パリティ奇数、偶数 または なし
ストップビット1 または 2
フロー制御ハード制御、ソフト制御、または制御なし
イーサネット
ネットワークプロトコル ARP、BOOTP、DHCP、HTTP、ICMP、Ping、RARP、RFC 1006、
(ISO over TCP)、RFC 2217、SNMP(MIB-II)、TCP/IP、Telnet、TFTP、UDPソケットサービス
コネクタタイプRJ45F オートMDI/MDI-X
ポート数1
輸出情報
梱包重量414 g
梱包サイズ235 × 63.5 × 184.2 mm
UPC コード7-56727-99532-6
原産国USA
ECCN5A992
スケジュール B 番号8471.80.1000
デバイスドライバ
デバイスドライバ Linux
Microsoft® Windows® 7
Microsoft® Windows® 2008 Server
Microsoft® Windows® Vista
Microsoft® Windows Server® 2003
Microsoft® Windows® XP
Microsoft® Windows NT® 4.0 (Legacy)
Microsoft® Windows® 2000 (Legacy)
規制・規格
エミッション カナダ EMC要求 ICES-003
欧州規格 EN55022
FCC PART 15 SUBPART B CLASS A
AS/NZS CISPR 22
イミュニティ 欧州規格 EN55024
IEC 61000-4-2/EN61000-4-2:静電気放電(ESD)
IEC 61000-4-3/EN61000-4-3:放射電磁界(RF)
IEC 61000-4-4/EN61000-4-4:ファストトランジェント(EFT)
IEC 61000-4-5/EN61000-4-5:サージ
IEC 61000-4-6/EN61000-4-6:伝導RF
IEC 61000-4-8/EN61000-4-8:電源周波数磁界
IEC 61000-4-11/EN61000-4-11:電圧瞬断・ディップ
安全性 IEC 60950/EN60950 (認定版)
CSA C22.2 No. 50/UL60950 第3版
NEMA TS2 準拠
特長SNMPサポート
CE RoHS2 準拠

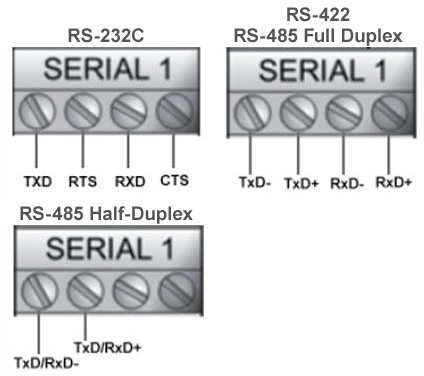

ピン配置

詳細

DeviceMaster® UP
2ポート 1E Modbus
2ポート(イーサネットポート×1) 産業用イーサネットゲートウェイ、幅広いModbusサポート、スクリューターミナル

RoHS2対応してますか?

Pepperl + Fuchs Comtrol(旧Comtrol)


対応しております。
