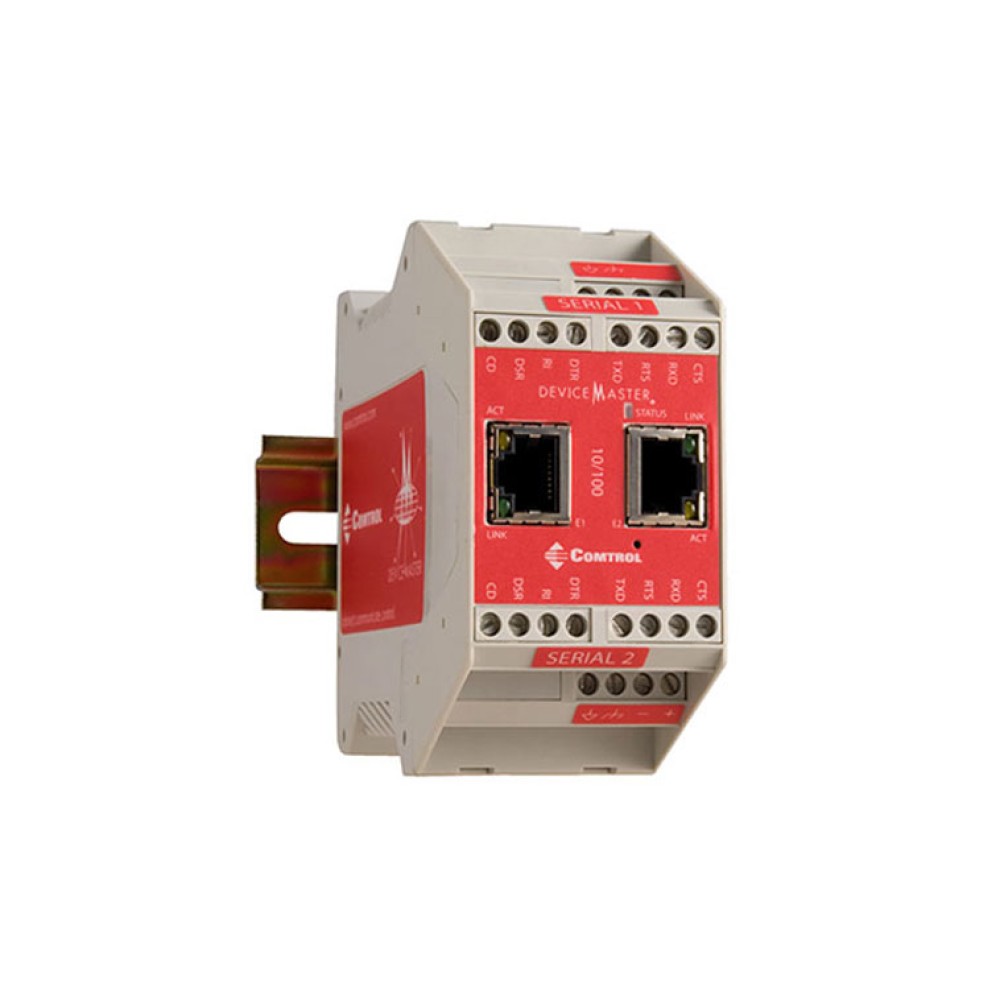

DeviceMaster® UP 2ポート 2E
2ポート(イーサネットポート×1) 産業用イーサネットゲートウェイ,幅広いModbusサポート,スクリューターミナル
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- DualConnectPlus™ テクノロジー：
シリアルデバイスとイーサネットデバイスを同時にPLCやアプリケーションに接続できます。フィルタ機能が文字列、RFIDやバーコードのデータを抽出し、余分なデータを削除します。 - PLC接続：
EtherNet/IP、PROFINET、Modbus/TCP、Modbus RTU/ASCII および TCP/IP をサポートする標準シリアルデバイスの接続に対応します。 - サポートするPLCモデル：
EtherNet/IP：Allen Bradley、ControlLogix Family、SLC 5/05、PLC-5、MicroLogix
PROFINET：Siemens ET 400、300 S7
Modbus：Modicon Quantum、Premium、Momentum、Compact、Micro、GE Fanuc Rx7i、Rx3i、90-70、90-30、Versamax - -37～74℃の広い産業用温度範囲
- 電圧変換器がいらない広い入力電源電圧範囲
- PortVision® DX リモート監視・管理ソフト
- SSLとSSH管理とSSL シリアル データ暗号化によるセキュリティ
- CE RoHS2 準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
ゲートウェイは高い処理能力を持ち、丈夫で、使い易くなければならいとComtrolは考えます。
DeviceMaster® UPは多種多様なデバイスをEtherNet/IP、ModbusやProfinet IOに接続します。したがって、PLC、SCADA、OPCサーバやアプリケーションをバーコードスキャナ、RFIDリーダ、重量計、ビジョンシステム、プリンタ、エンコーダ、HVACやセンサに素早く接続できます。
Webベースのシンプルな設定ページ、革新的な機能と有効な診断情報により、DeviceMaster® UPがネットワークとシステムの高効率化に必要な機能を提供します。
| ハードウェア | |
| バスインタフェース | 10/100 BASE-T |
|---|---|
| メモリ | 8MB SDRAM、4MB Flash |
| エンクロージャ | UL94-VO プラスチック製 |
| 設置 | DINレール(35mm) |
| LED表示 | Status、Ethernet Link/Activity |
| サイズ | 111 × 99 × 45.2 mm |
| 重さ | 213 g |
| 電気的仕様 | |
| 電源入力 | 5 ～ 30 VDC |
| 消費電流(+24VDCのとき) | 80 mA |
| 消費電力(最大) | 2.0 W |
| サージ保護 | 25 kV |
| 環境仕様 | |
| 動作温度 | -37 ～ 74℃ |
| 保管温度 | -40 ～ 85℃ |
| 湿度(結露なきこと) | 5 ～ 95％ |
| 高度 | 0 ～ 3,048 m |
| 発熱量 | 6.6 BTU/Hr |
| 平均故障間隔(MTBF) | 45.66 年 |
| シリアル通信 | |
| コネクタタイプ | ターミナルブロック × 2 |
| インタフェース | RS-485 半二重、RS-485 全二重 |
| ボー・レート | 300bps ～ 230.4 kbps • 受信バッファ：1024 バイト • 送信バッファ：256 バイト |
| データビット | 7 または 8 |
| パリティ | 奇数、偶数 または なし |
| ストップビット | 1 または 2 |
| フロー制御 | ハード制御、ソフト制御、または制御なし |
| イーサネット | |
| ネットワークプロトコル | ARP、BOOTP、DHCP、HTTP、ICMP、Ping、RARP、RFC 1006、 (ISO over TCP)、RFC 2217、SNMP(MIB-II)、TCP/IP、Telnet、TFTP、UDPソケットサービス |
| コネクタタイプ | RJ45F オートMDI/MDI-X |
| ポート数 | 2 |
| 輸出情報 | |
| 梱包重量 | 473 g |
| 梱包サイズ | 235 × 63.5 × 184.2 mm |
| UPC コード | 7-56727-99541-8 |
| 原産国 | USA |
| ECCN | 5A992 |
| スケジュール B 番号 | 8471.80.1000 |
| デバイスドライバ | |
| デバイスドライバ | Linux Microsoft® Windows® 7 Microsoft® Windows® 2008 Server Microsoft® Windows® Vista Microsoft® Windows Server® 2003 Microsoft® Windows® XP Microsoft® Windows NT® 4.0 (Legacy) Microsoft® Windows® 2000 (Legacy) |
| 規制・規格 | |
| エミッション | カナダ EMC要求 ICES-003 欧州規格 EN55022 FCC PART 15 SUBPART B CLASS A AS/NZS CISPR 22 |
| イミュニティ | 欧州規格 EN55024 IEC 61000-4-2/EN61000-4-2：静電気放電(ESD) IEC 61000-4-3/EN61000-4-3：放射電磁界(RF) IEC 61000-4-4/EN61000-4-4：ファスト トランジェント(EFT) IEC 61000-4-5/EN61000-4-5：サージ IEC 61000-4-6/EN61000-4-6：RF連続伝導 IEC 61000-4-8/EN61000-4-8：電源周波数磁界 IEC 61000-4-11/EN61000-4-11：電圧ディップ・瞬断 |
| 安全性 | IEC 60950/EN60950 (認定版) CSA C22.2 No. 50/UL60950 第3版 NEMA TS2 準拠 |
| 特長 | SNMPはモニタのみサポート CE RoHS2 準拠 |

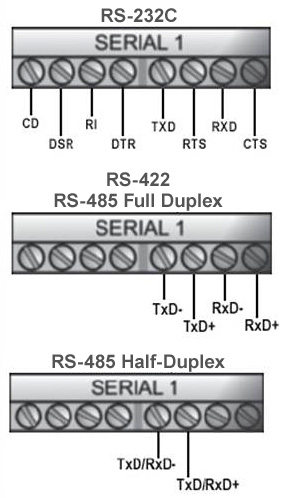

ピン配置
| DeviceMaster® UP 2ポート 2E |
2ポート(＋イーサネットポート×2) 産業用イーサネットゲートウェイ、スクリューターミナル |
|---|
