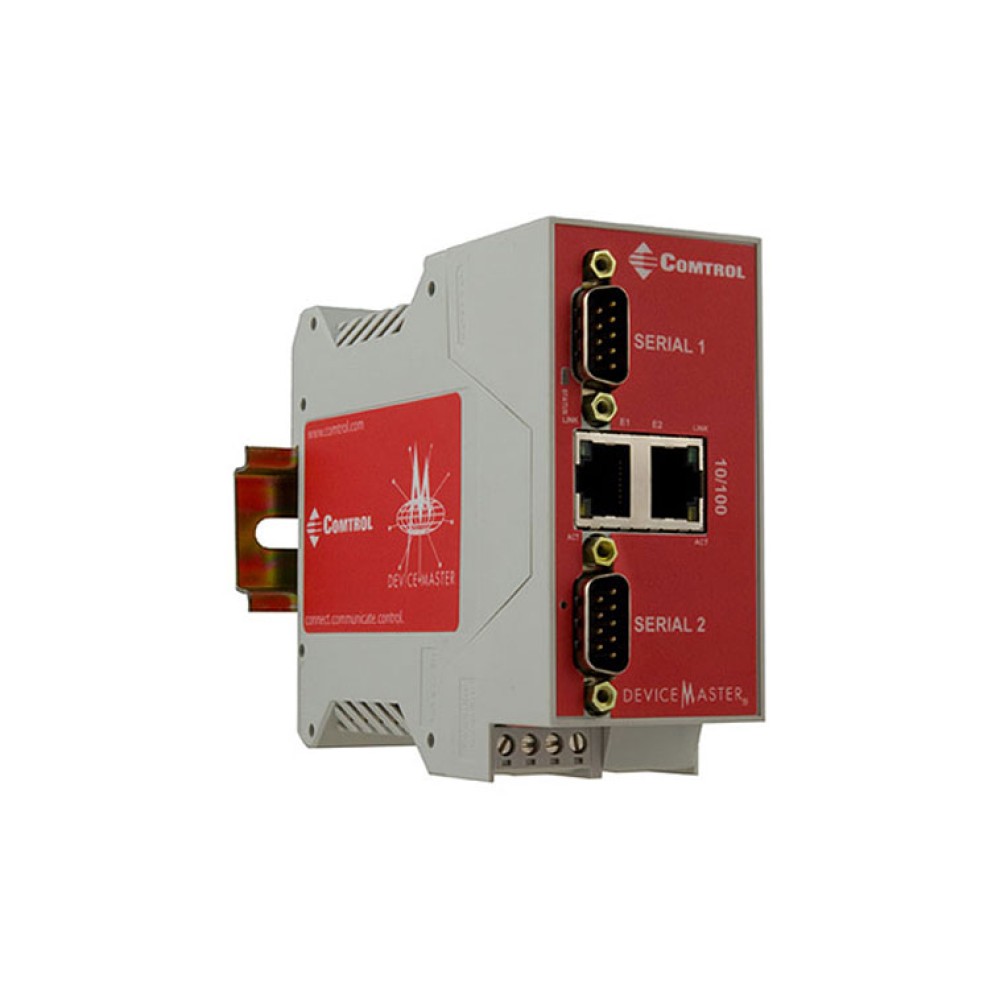

DeviceMaster® UP DB9M 2ポート 2E Modbus

2ポート(+イーサネットポート×2) 産業用イーサネットゲートウェイ

主な製品特長

  • DINレールマウント、電源接続はターミナルブロック
  • 自由度が高くユニークなModbusの機能性
  • 多様なModbus マスターとスレーブのタイプ
  • Raw/ASCIIシリアルとイーサネットデバイスをサポート
  • 電圧変換器がいらない広い入力電圧範囲
  • -37~74℃の広い産業用温度範囲
  • 2つのイーサネットポートによる複数ユニットのディジーチェーン接続
  • PortVision® DX リモート監視・管理ソフト
  • CE RoHS2 準拠

FCC

CE

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

DeviceMaster® UPは、今日の多様化したModbus実装の要求を満たすように設計されています。
Comtrolは、広範囲なModbus接続を実現するために、3つの独自Modbusファームウェアアプリを開発しました。DeviceMaster® UP 1台で、簡単な接続から複雑なModbusネットワーク接続までが、すべて可能です。
柔軟性が高くて堅牢なDeviceMaster® UPが、多くのModbusコントローラとデバイスの間を接続します。分かり易い設定ページ、革新的な機能、そして、有効な診断情報のすべてが、複雑なModbus設備セットアップでさえ、迅速且つ容易なものとします。

ハードウェア
バスインタフェース10/100 BASE-T
メモリ8MB SDRAM、4MB Flash
エンクロージャUL94-VO プラスチック製
設置DINレール(35mm)
LED表示Status、Ethernet Link/Activity
サイズ116.8 × 99.1 × 45.7 mm
重さ184 g
電気的仕様
電源入力6 ~ 30 VDC
消費電流(+24VDCのとき)85 mA
消費電力(最大)2.0 W
電源入力系統2系統
ESDサージ保護 全てのシリアルライン:最低 25 kV
全てのイーサネット部品の磁界サージ定格:1.5 kV
環境仕様
動作温度-37 ~ 74℃
保管温度-40 ~ 85℃
湿度(結露なきこと)5 ~ 95%
高度0 ~ 3,048 m
発熱量6.8 BTU/Hr
平均故障間隔(MTBF)49.5 年
シリアル通信
コネクタタイプDB9オス
ポート数2
インタフェースRS-232C、RS-422、RS-485 2-Wire、RS-485 4-Wire(Master/Slave)
ソフトによる選択
ボー・レート300bps ~ 230 kbps
• 受信バッファ:1024 バイト
• 送信バッファ:256 バイト
データビット7 または 8
パリティ奇数、偶数 または なし
ストップビット1 または 2
フロー制御ハード制御、ソフト制御、または制御なし
イーサネット
ネットワークプロトコル ARP、BOOTP、DHCP、HTTP、ICMP、Ping、RARP、RFC 1006、
(ISO over TCP)、RFC 2217、SNMP(MIB-II)、TCP/IP、Telnet、TFTP、UDPソケットサービス
コネクタタイプRJ45F オートMDI/MDI-X
ポート数2
産業用プロトコルEtherNet/IP
Modbus/TCP
PROFINET IO
輸出情報
梱包重量500 g
梱包サイズ235 × 63.5 × 184.2 mm
UPC コード7-56727-99552-4
原産国USA
ECCN5A992
スケジュール B 番号8471.80.1000
規制・規格
エミッション カナダ EMC要求 ICES-003
欧州規格 EN55022
FCC PART 15 SUBPART B CLASS A
AS/NZS CISPR 22
イミュニティ 欧州規格 EN55024
IEC 61000-4-2/EN61000-4-2:静電気放電(ESD)
IEC 61000-4-3/EN61000-4-3:放射電磁界(RF)
IEC 61000-4-4/EN61000-4-4:ファスト トランジェント(EFT)
IEC 61000-4-5/EN61000-4-5:サージ
IEC 61000-4-6/EN61000-4-6:RF連続伝導
IEC 61000-4-8/EN61000-4-8:電源周波数磁界
IEC 61000-4-11/EN61000-4-11:電圧ディップ・瞬断
安全性IEC 60950/EN60950 (認定版)
CSA C22.2 No. 50/UL60950 第3版
その他CE RoHS2 準拠
NEMA TS2 準拠
特長SNMPはモニタのみサポート

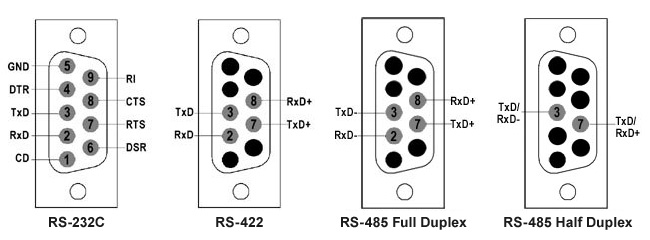

ピン配置

詳細

DeviceMaster® UP
DB9M 2ポート 2E Modbus
2ポート DB9 (+イーサネットポート×2) 産業用イーサネットゲートウェイ 幅広いModbusサポート
